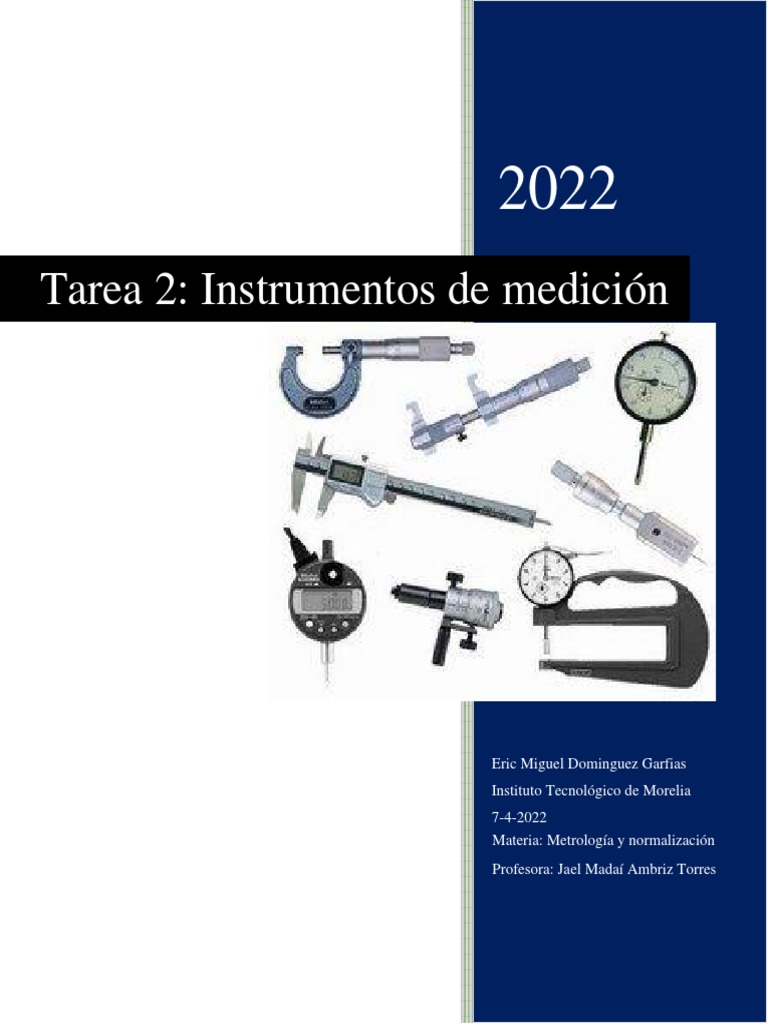

2022

Tarea 2: Instrumentos de medición

Eric Miguel Dominguez Garfias

Instituto Tecnológico de Morelia
7-4-2022
Materia: Metrología y normalización
Profesora: Jael Madaí Ambriz Torres
Introducción
Los aparatos de medición son de gran utilidad en todos los ámbitos, pues los ocupamos
prácticamente en todos lados ya que estos nos permiten medir la masa, fuerza, longitud,
temperatura, tiempo, presión, entre muchas otras magnitudes. Nos permiten obtener desde
sacar la masa de 5 limones, medir la altura de un pantalón, saber en cuantos segundos se
recorrió cierta distancia, hasta saber la temperatura de una maquina industrial, conocer la
fuerza de algún fluido (en la maquinaria), conocer la fuerza con que trabaja una máquina;
por no mencionar otros miles de ejemplos.

En este trabajo se menciona para que sirven algunos instrumentos, sus principales tipos y
también se muestran algunas imágenes de como son. Además, casi al final del desarrollo se
le da un poco mas de profundidad al pirómetro (que es un tipo de termómetro) resaltando su
importancia y su uso en la industria.
Desarrollo
Termómetros: su utilidad es medir la temperatura, a través de diversos mecanismos y
escalas. Lo registrado por los termómetros se marca en base a una escala de temperatura
determinada: Celsius, Fahrenheit, Kelvin o Réaumur.

Existen los siguientes tipos principales de termómetro:

Termómetro de mercurio. Aprovechan la enorme capacidad de dilatación del único metal

líquido, el mercurio. Su gran desventaja es que precisamente el mercurio expuesto al ser
humano es muy dañino, por lo que se debe ser muy cuidadoso con el.

Pirómetros. Empleados en fundiciones y fábricas, en las que se requiere medir la

temperatura exacta (muy alta), operan en base a diversos mecanismos: la captación de la
radiación infrarroja, la distribución de la radiación térmica, e incluso el efecto fotoeléctrico.

Termómetro de gas. Sometidos a una presión y volumen constante, ciertos gases se

emplean en base a su capacidad de expansión al calentarse; se emplean por eso para
calibrar otros termómetros.
Termómetro de lámina bimetálica. Se constituye por dos láminas de metales que presentan
coeficientes de dilatación diferentes, doblados de modo que el de mayor coeficiente quede
en el interior. Así opera el sensor de temperatura en un termohigrógrafo.

Termómetros digitales. Operan en base a circuitos electrónicos y sensores especializados,

capaces de medir pequeñas variaciones de tensión y traducirlas en dígitos dentro de una de
las escalas de temperatura.

Manómetros: es un instrumento de medida de la presión en fluidos (líquidos y gases) en

circuitos cerrados. Miden la diferencia entre la presión real o absoluta y la presión
atmosférica, llamándose a este valor, presión manométrica (comparan la presión
atmosférica con la de dentro del circuito por donde circula al fluido). Algunas de sus
medidas más comunes son: 1atm = 101.325 Pa; 1bar = 100.000 Pa.

Los tipos de manómetros son:

Manómetro de vidrio en U: son los que equilibran la presión desconocida con otra que se
conoce.
Manómetro de tubo de Bourdon: son los que la presión desconocida actúa sobre un material
elástico que produce el movimiento utilizado para poder medir la presión.

Manómetros Digitales: Están dirigidos por un microprocesador y garantizan alta precisión

y fiabilidad. Un display marca directamente la presión del fluido en pantalla.

Barómetro: es un instrumento utilizado para medir la presión atmosférica, (el peso que
la atmósfera ejerce en un lugar de la superficie terrestre determinado). Gracias al barómetro
podemos tener predicciones a corto plazo del clima atmosférico, pues cuando la presión
aumenta habrá condiciones estables, mientras que cuando disminuye habrá mal tiempo.

Las unidades actuales con que los barómetros miden la presión atmosférica son los
hectopascales (hPa).

Existen varios tipos de barómetros:

Barómetro de mercurio: consiste en un tubo de vidrio de 850 mm de altura, relleno de

mercurio y depositado sobre un recipiente lleno de la misma sustancia. Su utilización está
desaconsejada por la posibilidad de envenenamiento por mercurio.
Barómetro aneroide: mide la presión atmosférica a través de las deformaciones que ejerce
sobre una caja metálica de paredes muy elásticas, en cuyo interior hay un vacío absoluto,
pero era bastante inexacto, debido a las discrepancias de elasticidad de los materiales.

Barómetro de Fortin: Una variación del barómetro de mercurio, que incorpora los
elementos para un nivel fijo (un tornillo que se apoya en la punta de un pequeño cono de
marfil), manteniendo el tubo torricelliano suspendido y luego cubriéndolo todo en una caja
de latón, con una ranura para poder observar las mediciones.

Barómetro digital: utiliza la tecnología, tales como algunos sensores especiales para captar
con fidelidad la presión de la atmósfera.
Flujómetros: Es un dispositivo creado con el objetivo de medir el caudal o gasto
volumétrico de un fluido o gasto másico. Son empleados en tuberías que transportan fluido.
Las partes de un flujómetro dependerá si es mecánico o electrónico.

Tipos de flujómetros:

Flujómetro térmico: Cuenta con características para realizar la medida de gas natural en la
industria.

Flujómetros multivirales: Están diseñados para realizar la medición volumétrica,

temperatura, presión, densidad y aíre ceñido.

Flujómetro electromagnético: Tiene gran demanda en las industrias alimentarias, (también

pueden ser utilizados en otro tipo de fábricas). Tienen grandes propiedades para medir
valores volumétricos, en situaciones que requieran alta precisión.

Flujómetro Coriolis: Su funcionamiento no está relacionado con elementos físicos, por lo

que su aplicación de medición favorece cualquier tipo de fluidos.

Flujómetro Ultrasónico: Es natural ver su utilidad en tuberías para provisión de agua, pero
según el sensor, trabajan con una clase determinada de temperatura.
Flujómetro tangencial: Son requeridos para la medición de agua, gas y plantas. Cumple sus
funciones de manera óptima, además de ser uno de los más baratos del mercado.

Flujómetro de presión diferencial: Ejercen su funcionamiento a través de la presión, con la

cual realizan la medición de velocidad sobre la cantidad de fluido que circule en un proceso
determinado.

Flujómetro de engranajes: Gracias a su robustez, son empleados en trabajos fuertes como

los realizados en las industrias de petróleo, así como en las hidráulicas.

Escuadra Universal: es un instrumento compuesto, de gran precisión y adaptabilidad, que

sirve para marcar, transportar y obtener ángulos, centros de piezas cilíndricas, alturas o
profundidades. Consta de una regla milimetrada en la cual puede insertarse un disco con un
limbo graduado en grados que tiene incorporado un vernier.
Consta de una regla para marcar el centro de cualquier elemento de sección circular, un
transportador para medir cualquier grado y una escuadra para medir el ángulo recto y el de
45°.

Balanzas: es un instrumento de medición que se utiliza en gran parte de nuestro día adía, se
utiliza para pesar, con la mayor precisión posible, diferentes cosas.

Balanza de cruz: está formada por un eje grande (astil), cruzado por dos brazos con dos
platos colgando de sus extremos y con una aguja que marca la igualdad entre los pesos.
Lo que se hace es colocar una serie de pesas con un peso conocido y en el otro se coloca el
objeto que se precisa medir. De esta forma, cuando se alcanza el equilibro entre ambos,
significará que pesan lo mismo.

Balanza romana: esta balanza cuenta también con dos brazos, como la de platillos, la
diferencia está en que estos no poseen el mismo largo, sino que son muy desiguales entre sí
pero, a pesar de esto, el equilibro entre los dos platillos se establece por medio de un
sistema de contrapeso. Lo que debe hacer la persona que la utilice es colocar aquello que
quiera pesar en el brazo más corto, mientras que un peso fijo comienza a deslizarse sobre el
brazo que tiene mayor longitud.
Balanza roberval: como muestra la foto, el astil se apoya, en la balanza de Roberval, sobre
un pequeño puntillo de descanso.

Posee dos platillos en cada punta del brazo, y su funcionamiento en verdad es idéntico al de
la balanza tradicional

Balanza de resorte: este instrumento, de tipo mecánico, consiste en un resorte que en su

extremo inferior posee un gancho. Es allí donde se cuelga algún platillo para colocar el
objeto que se precise medir. De esta forma, el peso se determina a partir de cuánto se haya
estirado el resorte, lo cual se mide con una escala graduada (no son de las más precisas).
Balanza colgante: estos instrumentos pueden encontrarse en las más diversas variedades y
pueden ser tanto mecánicas como digitales. Y se caracterizan por contar con un platillo
colgante donde se coloca el objeto a pesar. Una cualidad de las balanzas colgantes es que
pueden medir desde gramos hasta unas diez toneladas, aproximadamente, por lo que su uso
es muy variado.

Balanza de pesa deslizante: dispone de dos masas conocidas que se pueden desplazar sobre
escalas una con una graduación macro y la otra con una graduación micro; al colocar una
sustancia de masa desconocida sobre la bandeja, se determina su peso deslizando las masas
sobre las escalas mencionadas hasta que se obtenga la posición de equilibrio. En dicho
momento se toma la lectura sumando las cantidades indicadas por la posición de las masas
sobre las escalas mencionadas. Son muy similares a las granatarias pero estas son menos
precisas.

Balanza de cocina: son aquellos instrumentos que se los utiliza en el ámbito culinario, para
pesar los ingredientes que se requieran a la hora de cocinar una comida. Obviamente, se las
utiliza para aquellos platos o preparaciones en los que la exactitud de las cantidades son
esenciales para que la preparación quede bien. Pueden ser mecánicas o digitales.

Balanzas granatarias: son otro tipo de balanzas de precisión. Estas son de precisión tan
fina que pueden pesar la masa de los gases, suelen tener capacidades de 2 o 2,5 kg y medir
con una precisión de hasta 0,1 o 0,01 g. No obstante, existen algunas que pueden medir
hasta 100 o 200 g con precisiones de 0,001 g. Normalmente, son balanzas para laboratorios.

Balanza analítica: es un instrumento utilizado en el laboratorio, que sirve para medir la

masa. Su característica más importante es que poseen muy poco margen de error, lo que las
hace ideales para utilizarla en mediciones muy precisas. Generalmente son digitales, y
algunas pueden desplegar la información en distintos sistemas de unidades.

Velocímetro: es un dispositivo de medición que muestra la velocidad real de un cuerpo

(que claramente esta en movimiento). Principalmente, existen dos tipos de velocímetros:
uno mecánico y uno electrónico. Los sistemas en que están graduados normalmente son el
SI (km/h) y el Sistema inglés (mph).
Cronómetro: Es un reloj o una función de reloj que sirve para medir intervalos de tiempo,
normalmente cortos y con exactitud. Los cronómetros en general pueden ser clasificados en
dos categorías:

Tipo I: Digitales que emplean oscilador de cuarzo y un circuito electrónico para medir el
intervalo de tiempo.

Tipo II: Son los cronómetros que tienen un diseño analógico y usan medios mecánicos para
medir los intervalos de tiempo.

Dinamómetro: es un instrumento de medición que tiene por finalidad medir y determinar

la magnitud de una fuerza. Un dinamómetro está conformado por las siguientes partes:

Un muelle o resorte.

Un cilindro que alberga el muelle.

Dos ganchos, cada uno distribuido a cada extremo del dinamómetro.

Un gancho que sirve de sostén o enclave.

Un gancho en el que se ejerce la fuerza o el peso. Una escala de medición en newtons, en

kilos o ambos.

Existen al menos dos tipos de dinamómetros: los mecánicos y los digitales. Veamos cada
uno de ellos.
Dinamómetro mecánico: se trata de los dinamómetros tradicionales, basado en un sistema
totalmente mecánico. Este dinamómetro no requiere energía para su funcionamiento. Suele
ofrecer mayor precisión, pues su rango de diferencia es de apenas 0,3%.

Dinamómetro digital o electrónico: son aquellos en los que se utilizan instrumentos de

medición digitales. Su mecanismo es mucho más complejo y requieren de fuentes de
energía para su funcionamiento, tales como baterías o corriente eléctrica.

Pirómetro
Los pirómetros abarcan todas las necesidades de medición de temperatura en el
entorno industrial. Se utilizan para alcanzar un control preciso y fiable de la
temperatura en procesos productivos, control de equipos e instalaciones en plantas
industriales.

Estos aparatos son de suma importancia para la industria, pues permiten conocer en
tiempo real la temperatura de cualquier máquina, fluido, pieza, etc.; y el conocer la
temperatura de las cosas brinda cierta información como, por ejemplo: si la
temperatura es muy alta la maquina no va a funcionar al 100%, o que si el fluido
sigue en esa temperatura va a descomponer todo, entre muchos otros ejemplos. Se
puede decir que el objetivo de conocer la temperatura es para que todo en la
industria funcione lo mejor posible.

El secreto de que los pirómetros sean muy usados en la industria es gracias a que
son muy precisos y además tienen un intervalo de trabajo muy grande (desde -50°C
hasta 4000°C).
Comentarios finales
El tener magnitudes fue clave para la evolución del hombre, así como también fue clave
producir aparatos que determinen esas magnitudes. Es interesante las aplicaciones que
tienen los instrumentos antes mencionados, y es que se ocupan en muchos ámbitos, pero
principalmente se ocupan en el hogar, en la medicina, en el comercio, en el trabajo y en la
industria.
Es relevante e interesante el pensar en para que cosas se pueden utilizar estos aparatos de
los que sin duda la humanidad seria otra con la ausencia de estos.
Referencias
https://concepto.de/termometro/#ixzz7Pjh5GbWP

https://www.areatecnologia.com/herramientas/manometro.html

https://concepto.de/barometro/

https://industriasgsl.com/blogs/automatizacion/flujometro

https://prezi.com/pgrcq2w9l279/escuadra-universal/

https://www.myminstrumentostecnicos.com/equipos-de-laboratorio/tipos-de-balanzas

https://www.bestcables.es/velocimetro-como-funciona-y-que-tipos-existen/

https://www.cenam.mx/eventos/enme/docs/38%20Funcionamiento%20y%20Tipos%20de
%20cronometros%20[Modo%20de%20compatibilidad].pdf

https://www.significados.com/dinamometro/

https://mesurex.com/product-category/productos/pirometros-infrarrojos
