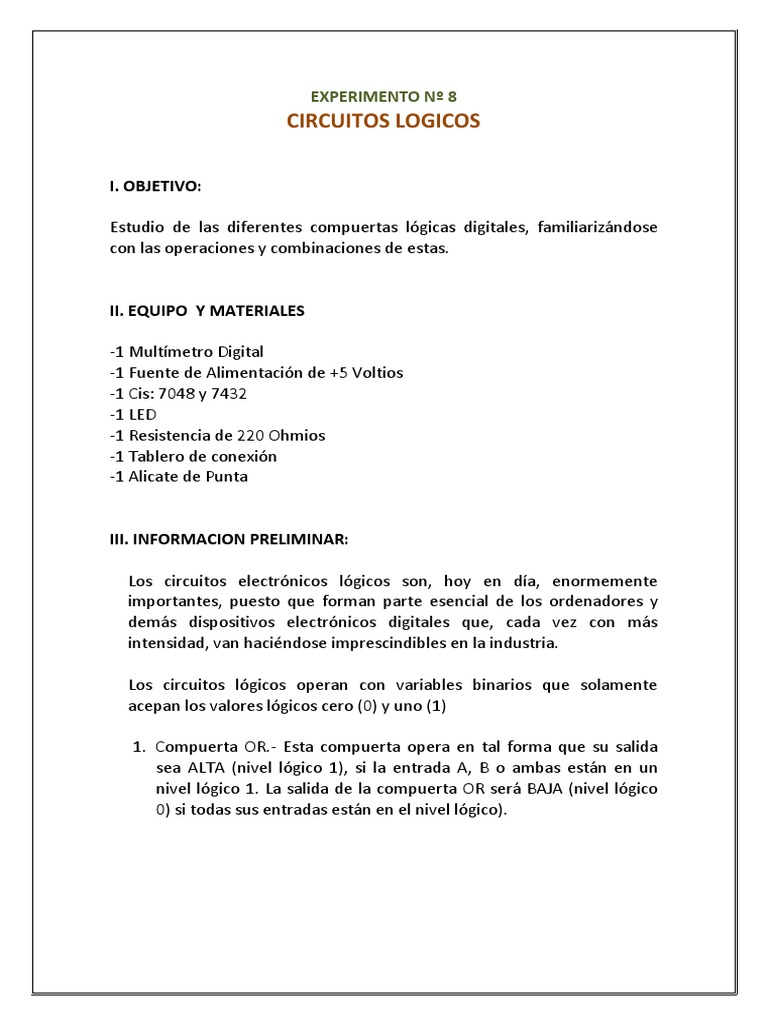

EXPERIMENTO Nº 8

CIRCUITOS LOGICOS

I. OBJETIVO:

Estudio de las diferentes compuertas lógicas digitales, familiarizándose

con las operaciones y combinaciones de estas.

II. EQUIPO Y MATERIALES

-1 Multímetro Digital
-1 Fuente de Alimentación de +5 Voltios
-1 Cis: 7048 y 7432
-1 LED
-1 Resistencia de 220 Ohmios
-1 Tablero de conexión
-1 Alicate de Punta

III. INFORMACION PRELIMINAR:

Los circuitos electrónicos lógicos son, hoy en día, enormemente

importantes, puesto que forman parte esencial de los ordenadores y
demás dispositivos electrónicos digitales que, cada vez con más
intensidad, van haciéndose imprescindibles en la industria.

Los circuitos lógicos operan con variables binarios que solamente

acepan los valores lógicos cero (0) y uno (1)

1. Compuerta OR.- Esta compuerta opera en tal forma que su salida

sea ALTA (nivel lógico 1), si la entrada A, B o ambas están en un
nivel lógico 1. La salida de la compuerta OR será BAJA (nivel lógico
0) si todas sus entradas están en el nivel lógico).
2. Compuerta AND. Esta compuerta opera en forma tal que su salida
sea ALTA (nivel lógico 1) solo cuando todas sus entradas son altas.
En todos los otros casos la salida de la compuerta es BAJA (nivel
lógico 0).

3. Compuerta NOT. Esta compuerta también es llamada INVERSOR.

Este circuito siempre tiene una sola entrada y su nivel lógico de
salida siempre es contrario al nivel lógico de esta entrada.

4. Compuerta NOR. Esta compuerta es igual al símbolo de la

Compuerta OR excepto que tiene un círculo pequeño en la salida,
que representa la operación de inversor. De este modo, la
compuerta NOR opera como una compuerta OR seguida de un
INVERSOR.

5. Compuerta NAND. Esta compuerta es igual al símbolo de la

compuerta AND excepto que tiene un círculo pequeño en la salida,
que representa la operación de inversor. De este modo, la
compuerta NAND opera igual que la AND seguida de un INVERSOR.
Cada circuito integrado (CI) tiene cierto número de pines o terminales. Es
muy importante saber a dónde va conectado cada terminal, ya que si se
conecta en forma errada se puede dañar fácilmente. Para esto se
recomienda los manuales técnicos, como el TTL Cookbook y el CMOS
Cookbook, manual de reemplazos ECG o los manuales de los fabricantes.

Diodo Emisor de Luz (LED).- Los LEDs son diodos semiconductores de

construcción especial que emiten luz cuando se polarizan en sentido
directo y conducen corriente. Tienen poco consumo de potencia, y el color
de la luz emitida depende del material con que está construido el LED.

Sus aplicaciones son diversas como por ejemplo: sirven como indicadores
de lectura de los visualizadores alfanuméricos empleados en las
computadoras y calculadoras digitales. También se emplean para formar
los números de las pantallas de las calculadoras. En unión de los
elementos sensibles a la luz, los LED se emplean en sistemas
optoelectrónicas.
 CUESTIONARIO
1.- ¿Qué es un circuito lógico?

Circuito lógico es aquel que maneja la información en forma de "1" y "0",

dos niveles lógicos de voltaje fijos. "1" nivel alto o "high" y "0" nivel bajo o
"low".

Los circuitos lógicos se utilizan para adoptar decisiones específicas de

'verdadero-falso' sobre la base de la presencia de múltiples señales
'verdadero-falso' en las entradas. Las señales se pueden generar por
conmutadores mecánicos o por transductores de estado sólido. La señal
de entrada, una vez aceptada y acondicionada (para eliminar las señales
eléctricas indeseadas, o ruidos), es procesada por los circuitos lógicos
digitales.

2.- ¿Cuáles son las ventajas de los circuitos integrados?

Son tres las ventajas más importantes que tienen los circuitos integrados
sobre los circuitos electrónicos construidos con componentes discretos: su
menor costo; su mayor eficiencia energética y su reducido tamaño. El bajo
costo es debido a que los CI son fabricados siendo impresos como una sola
pieza por fotolitografía a partir de una oblea, generalmente de silicio,
permitiendo la producción en cadena de grandes cantidades, con una muy
baja tasa de defectos. La elevada eficiencia se debe a que, dada la
miniaturización de todos sus componentes, el consumo de energía es
considerablemente menor, a iguales condiciones de funcionamiento que
un homólogo fabricado con componentes discretos.
Finalmente, el más notable atributo, es su reducido tamaño en relación a
los circuitos discretos; para ilustrar esto: un circuito integrado puede
contener desde miles hasta varios millones de transistores en unos pocos
centímetros cuadrados.

3.- ¿Qué tipo de compuerta es la que da una salida de lógica 0 cuando una
o cualquiera combinación de entradas es un lógica 1?

COMPUERTA NOR.

4.- Una compuerta lógica que solo da una salida lógica 1 cuando todas las
entradas son 0. ¿Qué tipo de compuerta es?

Compuerta NOR.
6.- Explique en palabras la operación AND. Haga una tabla de verdad para
una compuerta AND de cuatro entradas.

8.- Anote sus observaciones y conclusiones sobre el Experimento

Realizado.

Los circuitos logicos son de mucha utilidad en los recursos electronicos como la
conmutación telefónica, las transmisiones por satélite y el funcionamiento de
las computadoras digitales.
Y muchas veces para ejecutar una determinada función es necesario conectar
grandes cantidades de elementos lógicos en circuitos complejos para eso se
usan los procesadores y los micro procesadores, , los cuales hacen el trabajo
de calcular una o mas funciones.
Este tema es complejo ya que involucra algo como el binario y otras leyes y
reglas que se deben aplicar para poder terminar bien un circuito.
 UNIVERSIDAD RICARDO PALMA
FACULTAD DE INGENIERIA
ESCUELA DE INGENIERIA INDUSTRIAL

CURSO: ELECTRICIDAD Y
ELECTRONICA

Profesor:
Tupayachi Herrera, Ricardo
Alumno:
 Sanchez Huaman Ana Maria
 Altamirano Carbajal Diana
Grupo:
01

Lima 2018
