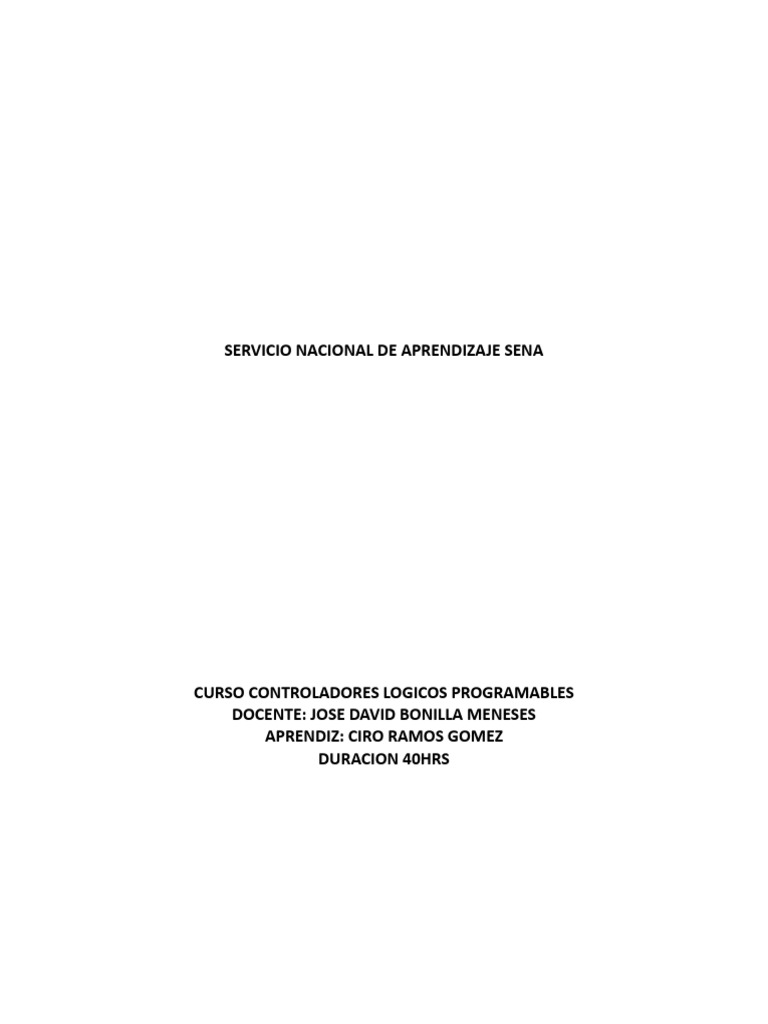

SERVICIO NACIONAL DE APRENDIZAJE SENA

CURSO CONTROLADORES LOGICOS PROGRAMABLES

DOCENTE: JOSE DAVID BONILLA MENESES
APRENDIZ: CIRO RAMOS GOMEZ
DURACION 40HRS
EVIDENCIA 1. Identificar las compuertas lógicas en los diseños de
circuitos.

➢ COMPUERTA NAND:
La compuerta NAND, también conocida como AND negada o inversa o NOT-AND, es
una combinación de las compuertas AND y NOT que se representa con la compuerta
AND con un círculo a la salida, al tener sus entradas activas “1” la salida se encuentra
inactiva “0”, otra variación con respeto a las entradas mantendrá su salida en estado
activo “1”.

La compuerta NAND es una compuerta universal porque con varias NAND podemos hacer
una OR, AND o incluso una NOT y al tener estas tres compuertas se puede hacer cualquier
circuito digital.
La compuerta NAND tiene diversas aplicaciones en el campo de la electrónica y la
informática. Es utilizada en la construcción de circuitos lógicos más complejos, como los flip-
flops, las memorias RAM y los microprocesadores.
Ejemplos:
CMOS (Semiconductor complementario de oxido metálico)

• 4011: NAND cuádruple de 2 entradas

• 4068: NAND mono de 8 entradas
TTL (Lógica transistor a transistor)

• 7410: NAND triple de 3 entradas

• 7420: NAND dual de 4 entradas

➢ COMPUERTA NOR:
La compuerta NOR es una compuerta lógica digital básica que puede tener de dos
entradas en adelante y sólo una salida. Este circuito produce una salida ALTA (1)
únicamente cuando todas sus entradas son 0.
NOR es el resultado de la negación del operador OR. También puede ser visto como una
puerta AND con todas las entradas invertidas. El NOR es una operación completamente
funcional. Las puertas NOR se pueden combinar para generar cualquier otra función lógica,
por lo tanto, es considerada como una compuerta universal al igual que la NAND. En cambio,
el operador OR es monótono, ya que solo se puede cambiar BAJA a ALTA, pero no viceversa.
La clave de su éxito se debe a su facilidad de interconexión entre entradas y salidas,
permitiendo construir circuitos lógicos mucho más complejos. Sus principales características
son su bajo costo, tamaño reducido y simplicidad en cuanto al diseño de sus circuitos
internos.
Su aplicación se ha extendido a lo largo de varias décadas debido a su versatilidad en la
construcción de circuitos lógicos con un alto nivel de integración. Su uso se encuentra en
dispositivos de todo tipo, siendo uno de los pilares de la electrónica como los circuitos
integrados, amplificadores, conversores A/D, entre otros.
Entre las aplicaciones mas comunes de las compuertas NOR están:

• En circuitos lógicos donde se realice análisis para la decodificación de información.

• Como parte de un divisor de tiempo para el control de la velocidad de un motor.
• Para realizar la suma, resta, multiplicación y división de variables binarias.
Ejemplos:
CMOS

• 4002: Puerta NOR Dual de 4 entradas

• 4078: Puerta NOR Mono de 8 entradas
TTL

• 7402: Puerta NOR Cuádruple de 2 entradas

➢ COMPUERTA X-OR
La compuerta XOR, también conocida como compuerta exclusiva OR, es uno de los
fundamentos de la electrónica digital. Este pequeño circuito lógico es esencial para el
diseño de sistemas electrónicos avanzados.
La compuerta XOR, también conocida como “OR exclusiva”, se le denomina la compuerta
de “algunos, pero no todos”, su expresión Booleana es una suma binaria de un dígito
cada uno y el resultado obtenido será la salida. La salida tiene un estado activo “1” al
tener las entradas en estados diferentes (Una activa y otra inactiva).
Esta puerta lógica desempeña un papel fundamental en la construcción de circuitos
complejos, como decodificadores y circuitos aritméticos. El funcionamiento de un Circuito
Compuerta XOR es relativamente simple, pero su implementación puede ser muy útil en la
construcción de diversos tipos de equipos electrónicos.
Al aplicar voltajes a las entradas de la compuerta XOR, los componentes internos la procesan
y generan una salida que depende de las condiciones de las entradas. Si ambas entradas son
iguales, el circuito interno no autoriza el paso de señal eléctrica, por lo que la salida no
variará. En cambio, si las entradas son distintas, el circuito interno permitirá el flujo de señal
eléctrica y, por consiguiente, la salida será distinta a las entradas.
Usos y aplicaciones:
El uso más común del Circuito Compuerta XOR es como base para el diseño de otros circuitos
lógicos y operaciones aritméticas. También se utiliza en sistemas de seguridad para detectar
intrusiones y en sistemas de control de acceso.
Además, se utiliza en la industria de las comunicaciones para detectar errores en la
transmisión de datos, y en la industria automotriz para detectar cuándo una puerta o
ventana está abierta o cerrada.
Otro uso común de la compuerta XOR es en la implementación de funciones lógicas más
complejas. Al combinar múltiples compuertas XOR junto con compuertas AND, OR y NOT, es
posible construir circuitos lógicos que pueden realizar operaciones más avanzadas, como la
multiplicación y la división.
Ejemplos:
CIRCUITOS INTEGRADOS DE LA SERIE 74

• 7486: 4 compuertas XOR de 2 entradas.

• 74136: 4 compuertas XOR de 2 entradas con salida de colector abierto.
CIRCUITOS INTEGRADOS DE LA SERIE 4000

• 4030: 4 compuertas XOR de 2 entradas.

• 4070: 4 compuertas XOR de 2 entradas.

Los circuitos integrados de la compuerta XOR más utilizados para TTL es el 74LS86 y CMOS
es el CD4030.
 ➢ COMPUERTA XNOR
La compuerta lógica XNOR es la negación de la OR exclusiva y se caracteriza por que no
importa cuantas combinaciones tengan sus entradas, esta solo funciona cuando todas
sus entradas son iguales.
Para poder identificar una compuerta XNOR podemos utilizar una serie de símbolos
gráficos que se encargan de representarla. Es importante mencionar que dependiendo
de la norma el símbolo puede cambiar un poco. Dentro de las normas existe la ANSI que
prácticamente es la más popular y la que más utilizamos. Aunque también existen las
normas IEC, DIN y la BS.

La puerta XNOR es una puerta lógica que se utiliza para realizar una operación exclusiva
NOR en los valores de entrada. Es decir, la salida será 1 solo si ambas entradas son
iguales, de lo contrario, la salida será 0.

Diagrama de las conexiones de las compuertas CMOS:

Diagrama de las conexiones de las compuertas TTL:

Circuito representativo de la compuerta XNOR

Su representación es mediante cuatro interruptores que se encuentran acoplados

mecánicamente a su valor negado, de este modo cuando A se cierra entonces A' se abre y
viceversa, lo mismo ocurre con el interruptor B con respecto al B'. La salida se encuentra en
paralelo a los interruptores por lo tanto se debe considerar el flujo de corriente por donde
se tenga menor resistencia al paso de la corriente.
Nota: Si se quiere implementar el circuito se debe tener cuidado, ya que al tener un
interruptor cerrado y el otro abierto se provoca un corto circuito. Se recomienda usar una
fuente de alimentación con protección contra corto circuito.
Entre las aplicaciones más comunes de la compuerta XNOR se encuentran:
• Control de señales: se usa para controlar un sistema de señales externas,
permitiendo seleccionar cuándo los circuitos deben ser activados por una señal
externa.
• Sensores de proximidad: esta compuerta es muy útil en sistemas de sensores de
proximidad para detectar la presencia de un objeto.
• Transformación lógica: se usa para convertir señales digitales a lógica, cambiando
una señal 1 a 0 o viceversa.
• Operaciones con contadores: se emplea para facilitar el funcionamiento de los
contadores y mantenerlos actualizados según la entrada de la compuerta.

Ejemplo:

• Compuerta Xnor de 2 entradas – 78LS226
