“AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE PARA CONSUMO HUMANO Y MEJORAMIENTO DEL

SANEAMIENTO RURAL EN LA LOCALIDAD DE QUINSACHATA DEL C.P. COCHANI, DISTRITO DE UBINAS,

PROVINCIA GENERAL SÁNCHEZ CERRO, REGIÓN MOQUEGUA”

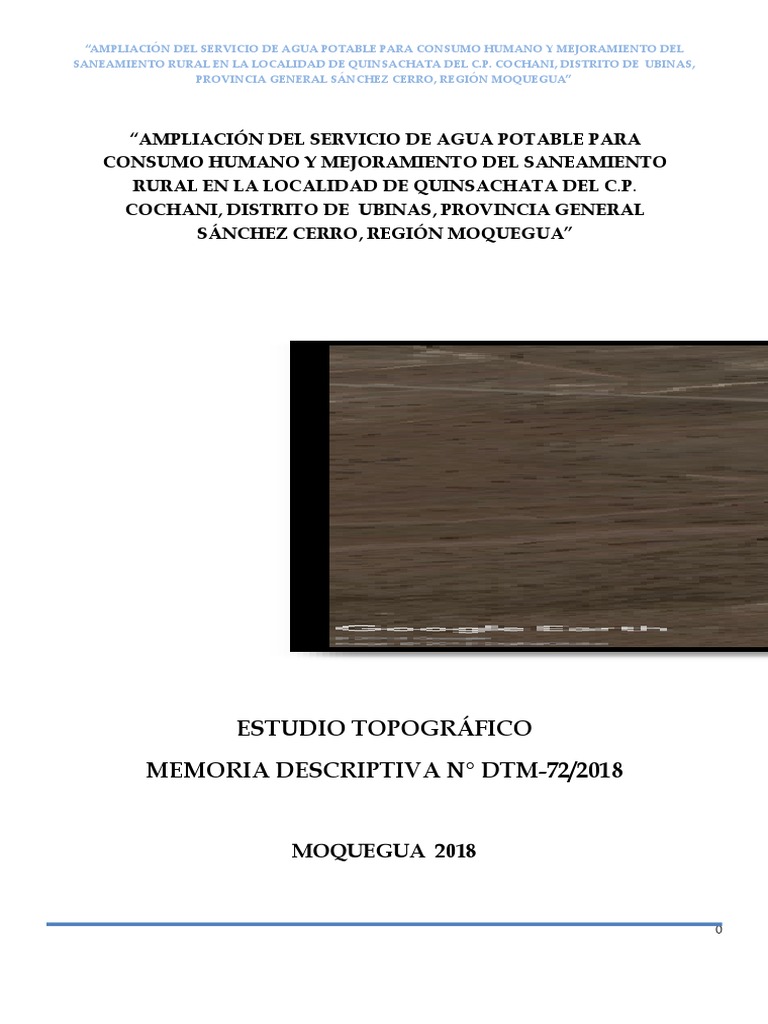

“AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE PARA

CONSUMO HUMANO Y MEJORAMIENTO DEL SANEAMIENTO
RURAL EN LA LOCALIDAD DE QUINSACHATA DEL C.P.
COCHANI, DISTRITO DE UBINAS, PROVINCIA GENERAL
SÁNCHEZ CERRO, REGIÓN MOQUEGUA”

ESTUDIO TOPOGRÁFICO
MEMORIA DESCRIPTIVA N° DTM-72/2018

MOQUEGUA 2018

0
 “AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE PARA CONSUMO HUMANO Y MEJORAMIENTO DEL
SANEAMIENTO RURAL EN LA LOCALIDAD DE QUINSACHATA DEL C.P. COCHANI, DISTRITO DE UBINAS,
PROVINCIA GENERAL SÁNCHEZ CERRO, REGIÓN MOQUEGUA”

ESTUDIO TOPOGRÁFICO

INDICE GENERAL

Pag.

1. Solicitante. 2

2. Localización. 2

3. Ubicación. 2

4. Coordinación. 2

5. Planeamiento. 2

6. Calculo. 3

7. Documentos Finales. 3

7.1 Lista de Puntos WGS 84. 3

7.2 Procesamiento de Datos. 4

7.3 Base Permanente IGN. 7

7.4 Ficha Técnica del Punto Geodesico con Panel de Fotos.

11

1
 “AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE PARA CONSUMO HUMANO Y MEJORAMIENTO DEL
SANEAMIENTO RURAL EN LA LOCALIDAD DE QUINSACHATA DEL C.P. COCHANI, DISTRITO DE UBINAS,
PROVINCIA GENERAL SÁNCHEZ CERRO, REGIÓN MOQUEGUA”
ESTABLECIMIENTO DE PUNTOS

1. SOLICITANTE.

La empresa Geo Constructora SV SAC, solicito a la empresa DTM DESIGN S.R.L. los servicios de
establecimiento de un punto geodésicos para el control topográfico del Proyecto de “AMPLIACIÓN
DEL SERVICIO DE AGUA POTABLE PARA CONSUMO HUMANO Y MEJORAMIENTO DEL
SANEAMIENTO RURAL EN LA LOCALIDAD DE QUINSACHATA DEL C.P. COCHANI,
DISTRITO DE UBINAS, PROVINCIA GENERAL SÁNCHEZ CERRO, REGIÓN MOQUEGUA”

2. LOCALIZACIÓN.

El área de trabajo es en la localidad de Quinsachata, Distrito Ubinas, Provincia General Sánchez

Cerro y Región Moquegua.

3. UBICACIÓN.

La ubicación de la zona de trabajo es en la plaza de la localidad de Quinsachata.

4. COORDINACIÓN.

Las coordinaciones se efectuaron con el Ingeniero Miguel Ángel Salinas encargado del
levantamiento geodésico del punto.

5. PLANEAMIENTO.

Ejecución

Para realizar el trabajo se utilizó un equipo GPS diferencial TRIMBLE R8S GNSS, utilizando la base
Permante en el punto IGN (AQ01 el cual se encuentra ubicado en el Gobierno Regional de
Arequipa, Distrito de Paucarpata, Provincia de Arequipa, Departamento Arequipa) y colocando el
receptor GPS en la Plaza de Quinsachata.

Equipos y Materiales Empleados

Para la colocación del punto geodésico se utilizaron los siguientes equipos:

01 Receptores Trimble R8S GNSS doble frecuencia

01 Topógrafo/ operador de GPS

01 Auxiliar

01 Camioneta Hilux 4x4

01 Ayudante

-Consideraciones Técnicas
2
 “AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE PARA CONSUMO HUMANO Y MEJORAMIENTO DEL
SANEAMIENTO RURAL EN LA LOCALIDAD DE QUINSACHATA DEL C.P. COCHANI, DISTRITO DE UBINAS,
PROVINCIA GENERAL SÁNCHEZ CERRO, REGIÓN MOQUEGUA”
El registro de datos GPS ha sido realizado por el sistema de Posicionamiento Global GPS, método
Diferencial Estático determinando 01 sesiones por punto con un tiempo estimado de 1 hora, para la
toma del punto empleándose los siguientes parámetros de muestreo: Sincronización de épocas cada
5 segundo, 10 grados de mascara de elevación.

6 CALCULO.

El cálculo de Post Proceso de puntos se ha efectuado empleando el Método de Solución de red en el

sistema WGS 84 en el programa “TRIMBLE BUSINESS CENTER” Version 3.70 para el cálculo de las
coordenadas UTM, para la elevación Geoidales fue empleado el Modelo Geoidal Mundial
denominado EGM 2008 donde se calculo los errores y la depuración de los mismos.

7 DOCUMENTOS FINALES.

7.1 Lista de Puntos WGS-84 – Zona 19.

7.2 Procesamiento de Datos.
7.3 Base Permanente IGN.
7.4 Ficha Técnica del Punto Geodésico con Panel de Fotos.

7.1 LISTA DE PUNTOS WGS 84 – ZONA 19.

ID Este Norte Elevación Código de Factor de escala Factor de escala Factor de escala Ángulo de
(Metro) (Metro) (Metro) característica de proyección de altura combinada convergencia de
meridiano
AQ01 232216.8495 8182783.1341 2415.1438 AQ01 1.0004869396 0.9996153366 1.0001020889 0°42'33"
QUI-01 285708.3470 8213396.7898 4206.0644 1.0001679484 0.9993343521 0.9995021887 0°33'28"

7.2 PROCESAMIENTO DE DATOS.

Informe de procesamiento de líneas base

Procesando resumen
3
 “AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE PARA CONSUMO HUMANO Y MEJORAMIENTO DEL
SANEAMIENTO RURAL EN LA LOCALIDAD DE QUINSACHATA DEL C.P. COCHANI, DISTRITO DE UBINAS,
PROVINCIA GENERAL SÁNCHEZ CERRO, REGIÓN MOQUEGUA”

Observación De A Tipo de Prec. H. Prec. V. Aci. geod. Dist. elip ΔAltura

solución (Metro) (Metro) (Metro) (Metro)
AQ01 --- QUI-01 AQ01 QUI-01 Fija 0.009 0.030 60°55'16" 61612.460 1794.486
(B1)

Resumen de aceptación
Procesado Pasado Indicador Fallida

1 1 0 0

AQ01 - QUI-01
Observación de línea base: AQ01 --- QUI-01 (B1)
Procesados: Segundos intercalados inválidos
Tipo de solución: Fija
Frecuencia utilizada: Frecuencia doble (L1, L2)
Precisión horizontal: 0.009 m
Precisión vertical: 0.030 m
RMS: 0.029 m
PDOP máximo: 1.568
Efemérides utilizadas: Transmisión
Modelo de antena: NGS Absolute
Hora de inicio de procesamiento: Segundos intercalados (Local: UTC-5hr)
Hora de detención de procesamiento: Segundos intercalados (Local: UTC-5hr)
Duración del procesamiento: 01:06:40
Intervalo de procesamiento: 5 segundos

Componentes de
4
vector (Marca a
marca)
 “AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE PARA CONSUMO HUMANO Y MEJORAMIENTO DEL
SANEAMIENTO RURAL EN LA LOCALIDAD DE QUINSACHATA DEL C.P. COCHANI, DISTRITO DE UBINAS,
PROVINCIA GENERAL SÁNCHEZ CERRO, REGIÓN MOQUEGUA”
Resumen de seguimiento

A:

Ocupaciones

7.3 BASE PERMANENTE IGN.

5
 “AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE PARA CONSUMO HUMANO Y MEJORAMIENTO DEL
SANEAMIENTO RURAL EN LA LOCALIDAD DE QUINSACHATA DEL C.P. COCHANI, DISTRITO DE UBINAS,
PROVINCIA GENERAL SÁNCHEZ CERRO, REGIÓN MOQUEGUA”

INSTITUTO GEOGRÁFICO NACIONAL

CENTRO DE PROCESAMIENTO GEODÉSICO

FORMULARIO DE INFORMACIÓN DE LA ESTACIÓN GNSS PERMANENTE

0. FORMULARIO
Preparado por Centro de Procesamiento Geodésico
Creado 12 de octubre de 2010
Actualizado 23 de febrero de 2016

1. INFORMACIÓN DE LA ESTACIÓN GNSS

Nombre de la estación Arequipa
Código de identificación AQ01
Código internacional 42229M001
Inscripción del monumento Placa de bronce
Área a cargo del Centro de Procesamiento Geodésico
mantenimiento
Orden de la estación 0
Información adicional Esta estación forma parte de la Red Geodésica
Geocéntrica Nacional (REGGEN), a cargo del
Centro de Procesamiento Geodésico, Dirección
de Geodesia,
Dirección General de Cartografía del Instituto
Geográfico Nacional.

2. INFORMACIÓN SOBRE LA LOCALIZACIÓN

6
 “AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE PARA CONSUMO HUMANO Y MEJORAMIENTO DEL
SANEAMIENTO RURAL EN LA LOCALIDAD DE QUINSACHATA DEL C.P. COCHANI, DISTRITO DE UBINAS,
PROVINCIA GENERAL SÁNCHEZ CERRO, REGIÓN MOQUEGUA”

Distrito Paucarpata
Provincia Arequipa
Departamento Arequipa
Información sobre el monumento
La antena del receptor está instalada en un
monumento de concreto de 2.50 m de alto y 30 cm
x 30 cm de ancho, de color blanco. Se encuentra
dentro de la Sede del Gobierno Regional de
Arequipa (GRA).
Información del receptor El receptor se encuentra en las instalaciones del
Centro de Operaciones de Emergencia Regional del
GRA, dentro de una caja metálica de color blanco
humo empotrada en la pared.
3. COORDENADAS DE LA ESTACIÓN

Sistema de referencia: GRS80/ WGS84 Marco de referencia: ITRF2000

3.1. GEODÉSICAS

Latitud (S) Longitud (O)

16° 25' 17.37731" 71° 30' 26.97011"
Altura Elipsoidal Factor de escala
(m) combinado
2455.0368 1.000486217

3.2. CARTESIANAS

X (m) Y (m) Z (m)

1941764.7896 -5805845.9601 -1792210.3474

3.3. UTM

Norte (m) Este (m)

8182783.1340 232216.8494
Zona: 19 Sur

4. DIAGRAMA DE UBICACIÓN DE LA ESTACIÓN

7
 “AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE PARA CONSUMO HUMANO Y MEJORAMIENTO DEL
SANEAMIENTO RURAL EN LA LOCALIDAD DE QUINSACHATA DEL C.P. COCHANI, DISTRITO DE UBINAS,
PROVINCIA GENERAL SÁNCHEZ CERRO, REGIÓN MOQUEGUA”

CROQUIS VISTA DEL MONUMENTO

5. INFORMACIÓN SOBRE EL EQUIPO GNSS

5.1. RECEPTOR
Tipo Trimble NET R8
N° de serie 4906K34390
Versión del firmware 4.19
Fecha de instalación Noviembre de 2009

5.2. ANTENA
Tipo Antena Zephyr Geodetic 2
N° de serie 1440925387
Cubierta protectora Con domo (TZGD)
Altura (m) 0.0750
Medición de la antena Base de soporte de la antena (Punto de referencia de la
antena - ARP)
Fecha de instalación Noviembre de 2009

6. ESQUEMA DE LA ANTENA

6.1. ESQUEMA DE ALTURA DE LA ANTENA

8
 “AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE PARA CONSUMO HUMANO Y MEJORAMIENTO DEL
SANEAMIENTO RURAL EN LA LOCALIDAD DE QUINSACHATA DEL C.P. COCHANI, DISTRITO DE UBINAS,
PROVINCIA GENERAL SÁNCHEZ CERRO, REGIÓN MOQUEGUA”

a = 8.54 cm Distancia de compensación del centro de fase. (Phase Center Offset)

b = 7.50 cm Distancia entre la base de soporte de la antena y el límite superior del bloque
metálico incrustado en el monumento.

6.2. ESQUEMA DE LA ANTENA

7. INFORMACIÓN SOBRE EL PROCESAMIENTO

Observables L1, L2, C1, P2

Intervalo de registro 5 seg.
Mascara de elevación 5º
9
 “AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE PARA CONSUMO HUMANO Y MEJORAMIENTO DEL
SANEAMIENTO RURAL EN LA LOCALIDAD DE QUINSACHATA DEL C.P. COCHANI, DISTRITO DE UBINAS,
PROVINCIA GENERAL SÁNCHEZ CERRO, REGIÓN MOQUEGUA”
Archivo diario Sí
Formato de archivo nativo *.T01, *.dat
Periodo de toma de datos 07 al 20 de julio de 2015
para el procesamiento
Tipo de orbita (Efemérides) Efemérides precisas
Formato de archivo procesado Rinex V2.11
Software utilizado Gamit/Globk V 10.6
Autor Fís. Mario César Mendoza del Aguila
Revisado por Cap. José Ramón Chire Chira

8. CONTACTOS

Oficina Centro de Procesamiento Geodésico

Dirección Av. Aramburú 1190 Surquillo, Lima 34, Perú
Teléfono 4753030 / 4759960
Correo cpg@ign.gob.pe

7.4 FICHA TÉCNICA DEL PUNTO GEODÉSICO CON PANEL DE FOTOS.

DESCRIPCIÓN
MONOGRÁFICA
NOMBRE CÓDIGO LOCALIDAD ESTABLECIDA POR:
QUI-01 QUI-01 QUINSACHATA
DTM DESIGN S.R.L.
UBICACIÓN: CARACTERÍSTICAS DE LA MARCA:
PLAZA DE QUINSACHATA PUNTO FIJO
LATITUD (S) WGS- LONGITUD (W) WGS-84NORTE(N) WGS- ESTE (E) WGS-84
84 71°00'14.54717" 84 285708.3470
16°09'01.06776" 8213396.7898
ALTURA ELIPSOIDAL ELEVACIÓN ZONA UTM
4249.5223 (EGM-08) 19 SUR
4206.0644
PUNTO GEODÉSICO DE ORDEN “ C “

10
 “AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE PARA CONSUMO HUMANO Y MEJORAMIENTO DEL
SANEAMIENTO RURAL EN LA LOCALIDAD DE QUINSACHATA DEL C.P. COCHANI, DISTRITO DE UBINAS,
PROVINCIA GENERAL SÁNCHEZ CERRO, REGIÓN MOQUEGUA”
CROQUIS TOPOGRÁFICO IMAGEN DE RASTREO DE
ANTENA

IMAGEN DEL PUNTO

DESCRIPCIÓN
La Estación QUI-01 se encuentra ubicada en la plaza de la localidad de Quinsachata, Distrito de Ubinas,
Provincia General Sánchez Cerro y Departamento Moquegua. Se utilizó el modelo geoidal EGM 2008.
REFERENCIA
Carta Nacional, Escala 1/100 000, Hoja 35 u - Moquegua
DESCRITA POR: REVISADO POR: JEFE PROYECTO: FECHA:

11
