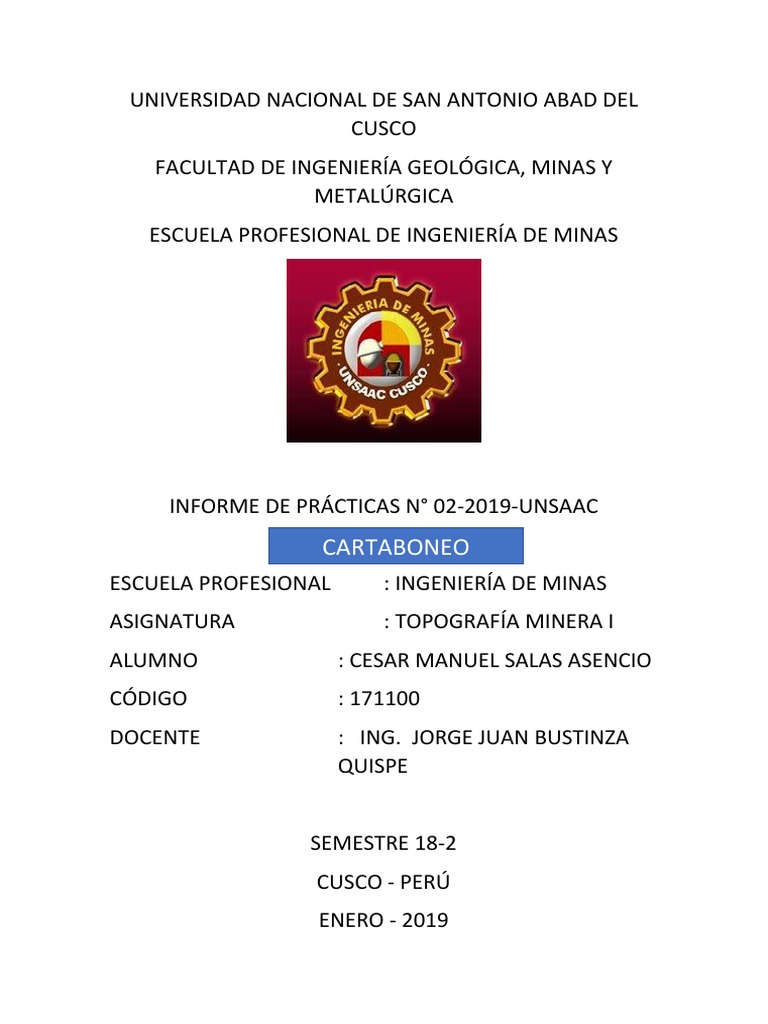

UNIVERSIDAD NACIONAL DE SAN ANTONIO ABAD DEL

CUSCO
FACULTAD DE INGENIERÍA GEOLÓGICA, MINAS Y
METALÚRGICA
ESCUELA PROFESIONAL DE INGENIERÍA DE MINAS

INFORME DE PRÁCTICAS N° 02-2019-UNSAAC

CARTABONEO
ESCUELA PROFESIONAL : INGENIERÍA DE MINAS
ASIGNATURA : TOPOGRAFÍA MINERA I
ALUMNO : CESAR MANUEL SALAS ASENCIO
CÓDIGO : 171100
DOCENTE : ING. JORGE JUAN BUSTINZA
QUISPE

SEMESTRE 18-2
CUSCO - PERÚ
ENERO - 2019
 CONTENIDO DEL INFORME

1.-INTRODUCCIÓN

2.-UBICACIÓN Y VÍAS DE ACCESO

3.-OBJETIVOS

4.-MARCO TEÓRICO

5.-DESARROLLO DE LA PRÁCTICA

6.-MEMORIA DE CÁLCULOS

7.-RECURSOOS HUMANOS Y MATERIALES

8.-CONCLUSIÓN

9.-RECOMENDACIONES

10.-ANEXOS
1.-Introducción

En el informe que a continuación presento, explico el trabajo realizado el día jueves 17 de enero,

con la ayuda de algunos compañeros de la universidad, con la finalidad de que esto pueda hacer

práctica de la teoría antes enseñada, así mismo pudiendo complementar y esforzar los

conocimientos ya adquiridos en el aula.

2.-Ubicación y vías de acceso

3.-Objetivos

 Comprender los conocimientos principales sobre las operaciones topográficas básicas.

 Entender la importancia del método.

 Solucionar problemas en caso de no contar con instrumental.

 Mediciones al cartaboneo
  Reconocer los obstáculos que puedan afectarnos en la toma de nuestras medidas.

 Determinar la medida promedio de paso de cada alumno en los diferentes tipos del terreno

trabajado.

4.- Marco teórico

El cartaboneo es un método para medir distancias que se basa en la medición de pasos. Para esto

es necesario que cada persona calibre su paso, o dicho de otra manera, que conozca cual es el

promedio de la longitud de su paso; esta longitud se halla dividiendo el promedio del número de

pasos dados en una determinada longitud entre el promedio de la longitud recorrida. Este método

permite medir distancias con una precesión entre

1/50 a 1/200 y por lo tanto, solo se utiliza para el reconocimiento de terrenos planos o de poca

pendiente. Esto se logra convenientemente recorriendo a pasos naturales, de ida y vuelta, una

distancia horizontal medida con anterioridad, por lo menos en este caso de 100 [m] de longitud,

y promediando el número de pasos que se dieron. Las medidas a paso se usan también para

detectar equivocaciones de consideración que pueden ocurrir en mediciones hechas con cinta o

wincha. El cartaboneo con pasos es un procedimiento artesanal y rudimentario, el cual es cierto

que no nos brinda información exacta, pero nos brinda una idea casi cercana a lo que se busca en

cuanto a la toma de una medida, utilizando datos y a través de la práctica se puede obtener nuestro

propio porcentaje de error, cabe destacar que los factores que afectan la toma de medidas son: el

relieve del terreno, obstáculo físico (arboles, rocas, arbustos) pero esta práctica permite reconocer

los problemas y como solucionarlos en caso de no contar con instrumentos de medidas exactas.

Se llama cartaboneo a la medición de distancias por medio del paso normal de cada alumno. En

la práctica, este ejercicio se ejecutara en una distancia aproximada de 100m, se cuenta el número

de pasos necesarios para cubrir dicha distancia. Se recomienda hacerlo de ida y vuelta para tomar

el promedio.
5.-Desarrollo de la práctica

Distancia recorrida será de 100 m

Toma de datos del cartaboneo:

Nro. recorrido Nro. pasos

1 134

2 135

3 132

4 135

5 133

6 140 retirado

7 137

8 134

9 132

10 136

cantidad pasos 1208

Se retiró el recorrido 6 ósea 120, cuyo valor difiere de los demás, por lo tanto el número de

recorridos es n=9

Calculo de la longitud del paso:

𝑇 1208
𝐹=𝑛= 9
= 135 𝑝

- cálculo del promedio de pasos (PP.):

𝐿 100
𝐿= = = 0.7456 ≈ 0.7 𝑚
𝑃 135

Nota. Con la longitud de su paso 0,75 m y multiplicada por el número de pasos de la distancia

recorrida entre dos puntos de un terreno se obtendrá la distancia que necesita.

Para poner en práctica y saber la exactitud de nuestras medidas de paso procedemos a marcar en

campo un área de los cuales las medidas son tomadas con wincha y luego con nuestros pasos.

32.2

15.7
28.2

31.4
 medida con
puntos medidas con paso
wincha

a-b 32.2 46x0.75=34.5

b-c 15.7 25x0.75=18.75

c-d 28.2 44x0.75=33

d-a 31.4 50x0.75=37.5

Margen de error calculado en porcentaje

puntos margen de error en porcentaje

a-b 32.2x100/34.5=93.33-100=0.8 %

b-c 15.7x100/18.75=83.73-100=0.9 %

c-d 28.2x100/33=85.45-100=0.9 %

d-a 31.4x100/37.5=83.73-100=0.9 %

6.-Memoria de cálculos

Nro. recorrido Nro. pasos

1 134

2 135

3 132

4 135

5 133

6 140 retirado

7 137

8 134

9 132
10 136

cantidad pasos 1208

𝑇 1208
𝐹=𝑛= 9
=134p

𝐿 100
𝐿= = = 0.7456 ≈ 0.7 𝑚
𝑃 135

Comprobación

medida con
puntos medidas con paso
wincha

A-B 32.2 46x0.75=34.5

B-C 15.7 25x0.75=18.75

C-D 28.2 44x0.75=33

D-A 31.4 50x0.75=37.5

puntos margen de error en porcentaje

A-B 32.2x100/34.5=93.33-100=0.8 %

B-C 15.7x100/18.75=83.73-100=0.9 %

C-D 28.2x100/33=85.45-100=0.9 %

D-A 31.4x100/37.5=83.73-100=0.9 %
7.-Recursoos humanos y materiales

a) Equipos empleados

 01 wincha

 05 jalones

 05 estacas

 01 juego de fichas

 libreta de campo
b) Pasos:

Es el establecimiento de la longitud del paso de una persona, contando el número de pasos

normales de una distancia considerada en un terreno, teniendo en cuenta:

• elegir un terreno llano.

• ubicar dos puntos a y b a una distancia del=100m.

• recorrer contando los pasos de ida y vuelta la longitud l. anotar los datos.

• determinar la suma total de pasos (tp); retirar los pasos que difieren de los demás.

• calcular el promedio de pasos (pp).

• calcular la longitud del paso (lp).

• recorrer una distancia y multiplicando por la longitud del paso se tendrá la longitud deseada del

terreno.

8.-Conclusión

-la técnica del cartaboneo es fundamental en topografía cuando no haya ningún

instrumento de medida.

-en conclusión podemos agregar también que las medidas antropométricas no son más

que una serie de medidas establecidas partiendo desde la toma de medidas de nuestro

propio cuerpo, los cuales serán un referente, que nos indican unas reglas básicas para

tener en cuenta en la construcción y otros afines.

9.-Recomendaciones

-seguir siempre una distancia lineal directa con una constante de pasos.

-sería más recomendable realizar la práctica en un tiempo prudencial para una mayor

exactitud de las medidas.
