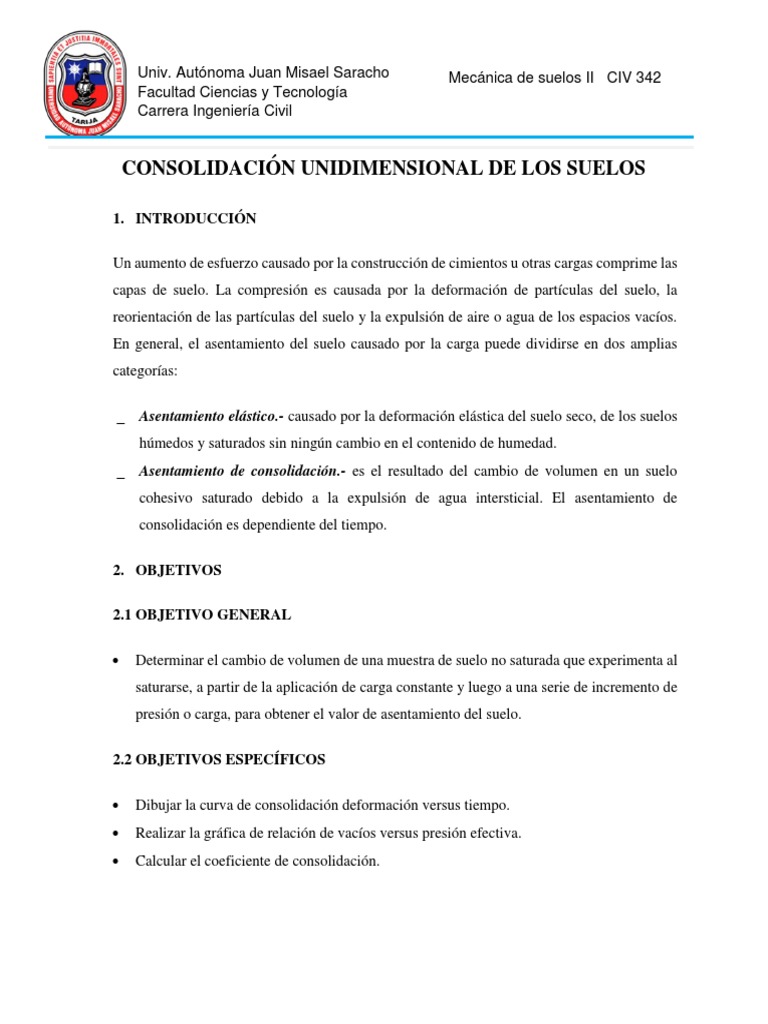

CONSOLIDACIÓN UNIDIMENSIONAL DE LOS SUELOS

1. INTRODUCCIÓN

Un aumento de esfuerzo causado por la construcción de cimientos u otras cargas comprime las
capas de suelo. La compresión es causada por la deformación de partículas del suelo, la
reorientación de las partículas del suelo y la expulsión de aire o agua de los espacios vacíos.
En general, el asentamiento del suelo causado por la carga puede dividirse en dos amplias
categorías:

 Asentamiento elástico.- causado por la deformación elástica del suelo seco, de los suelos
húmedos y saturados sin ningún cambio en el contenido de humedad.
 Asentamiento de consolidación.- es el resultado del cambio de volumen en un suelo
cohesivo saturado debido a la expulsión de agua intersticial. El asentamiento de
consolidación es dependiente del tiempo.

2. OBJETIVOS

2.1 OBJETIVO GENERAL

 Determinar el cambio de volumen de una muestra de suelo no saturada que experimenta al

saturarse, a partir de la aplicación de carga constante y luego a una serie de incremento de
presión o carga, para obtener el valor de asentamiento del suelo.

2.2 OBJETIVOS ESPECÍFICOS

 Dibujar la curva de consolidación deformación versus tiempo.

 Realizar la gráfica de relación de vacíos versus presión efectiva.
 Calcular el coeficiente de consolidación.
 Univ. Autónoma Juan Misael Saracho Mecánica de suelos II CIV 342
Facultad Ciencias y Tecnología
Carrera Ingeniería Civil

3. FUNDAMENTO TEÓRICO

Los suelos al igual que otros materiales usados en la construcción sufren deformaciones bajo
el efecto de un esfuerzo aplicado sobre ellos sin embargo si se considera que la mayoría de los
materiales son elásticos la relación que existe en los suelos entre esfuerzos y deformaciones es
más complicada.

La deformación que sufre un suelo bajo la acción de una carga no se presenta inmediatamente
después de la aplicación del esfuerzo tal como sucede en los materiales elásticos ya que para
el reacomodamiento de las partículas que es la parte principal de la deformación necesita
expulsar parte de los fluidos y el suelo es poco permeable, la expulsión de dicha agua requiere
mucho tiempo

Cuando un proyectista de cimentaciones observa que el terreno sobre el cual va a desplantarse

una estructura está formada por una capa de arcilla blanda generalmente toma todas las
precauciones necesarias a fin de evitar que la estructura sufra asentamiento excesivo sin
embargo si en la superficie existe un estrato de arena y bajo dicho estrato se encuentra una
capa de arcilla blanda muchos proyectistas que el asentamiento de la estructura dependerá
exclusivamente de la naturaleza del suelo situado inmediatamente debajo de la misma y por
ello si la arcilla blanda se encuentra situada a más de 3 metros por debajo de la cota de desplante
su existencia no tiene importancia sin considerar que la consolidación gradual de la arcilla por
el peso de la estructura puede originar asentamientos excesivos y des uniformes.

Debido a la frecuencia con que han aparecido asentamientos no previstos originados por este
tipo de fenómeno la compresibilidad de los estratos confinados de arcilla ha recibido una
creciente atención durante los últimos años debido a ello se han elaborado métodos que
permiten estimar la magnitud de distribución de los asentamientos, de modo que si se considera
que ellos resultan excesivos se pueda modificar el proyecto de la cimentación.
 Univ. Autónoma Juan Misael Saracho Mecánica de suelos II CIV 342
Facultad Ciencias y Tecnología
Carrera Ingeniería Civil

Con el fin de establecer la relación entre la presión aplicada de un suelo y su reducción de

volumen y entre esta deformación y el tiempo necesario para que se verifique se recurre en el
laboratorio a la prueba de consolidación unidimensional originalmente ideada por el Dr Karl
von Terzaghi a quien se debe la teoría de la consolidación

La prueba consiste en aplicar carga a un espécimen de suelo confinado lateralmente de tal

manera que se deforme en una sola dirección para la ejecución de la prueba existen varios
modelos de aparatos sin embargo uno de los más comunes es el diseñado por el Dr Arthur
Casagrande conocido como consolido metro de anillo libre.

El aparo consta de un anillo rígido dentro del cual el espécimen de suelo que se protege ambas
caras circulares por medio de piedras porosas que permiten la salida del agua del espécimen al
ser comprimido este el conjunto se coloca dentro de un cilindro en el que puede ponerse agua
si se desea mantener el espécimen saturado la carga al espécimen se aplica mediante el sistema
de placa marco y colgador de pesas

Las deformaciones que sufre el espécimen bajo una carga aplicada se registra en un micrómetro
y un cronometro permite conocer el tiempo que transcurre para alcanzar la deformación
producida por un incremento de carga la carga se va aplicando en incrementos elegidos de tal
manera que cada uno de ellos duplique el valor de la presión anterior en el laboratorio son muy
comunes las presiones de 0.125, 0.250, 0.500, 1, 2, 4, y 8 kg/cm^2 aplicadas sucesivamente
para cada uno de los incrementos de presión se lleva un registro de la forma como progresa la
deformación atreves del tiempo haciendo uso del micrómetro y del cronometro en la cual se
representa una parte de los resultados de la prueba de estudio.

Con los resultados obtenidos se construye una gráfica en papel semilogarítmico que permite
conocer entre otras cosas el tiempo en el cual se ha alcanzado la consolidación completa del
espécimen bajo el incremento de carga correspondiente este es un dato importante cuando de
debe agregar el siguiente incremento de carga.
 Univ. Autónoma Juan Misael Saracho Mecánica de suelos II CIV 342
Facultad Ciencias y Tecnología
Carrera Ingeniería Civil

Todos los materiales experimentan deformaciones cuando se los sujeta a un cambio en las
condiciones de esfuerzos.

El suelo en general:

Sufren deformaciones superiores a las que se dan en la estructura que transmite la carga, estas
deformaciones no siempre se producen instantáneamente ante la aplicación de la carga sino a
lo largo del tiempo.

Cuando el depósito de suelo se somete a un incremento de esfuerzos totales como resultados

de cargas externas aplicadas se produce un proceso de presión intersticial.

La presión neutra se disipa mediante un flujo de agua al exterior, cuya velocidad de drenaje
depende de la permeabilidad del suelo.

Esta disipación de presión intersticial debida al flujo de agua hacia el exterior se denomina
consolidación proceso que tiene dos consecuencias:
 Univ. Autónoma Juan Misael Saracho Mecánica de suelos II CIV 342
Facultad Ciencias y Tecnología
Carrera Ingeniería Civil

 Reducción del Volumen de poros asentamientos.

 El aumento de la presión efectiva y por lo tanto un incremento en la resistencia del
suelo.

Por lo tanto:

Cuando un suelo se consolida ante una carga externa se produce una disminución de la relación
de vacíos y un incremento del esfuerzo efectivo.

Suelos granulares

 La permeabilidad es alta
 Se disipa rápidamente las presiones neutras
 El asentamiento se termina durante la construcción

Suelos finos arcillosos

 La permeabilidad es muy baja

 Se disipa muy lentamente las presiones neutras
 El asentamiento puede producirse varios años después de finalizada la construcción.

Proceso de consolidación

El proceso de consolidación se aplica a todos los suelos pero el más importante en aquellos
donde la permeabilidad es baja. Es necesario predecir:

 El asentamiento total de la estructura.

 El tiempo en el cual se produce dicho asentamiento.
 Univ. Autónoma Juan Misael Saracho Mecánica de suelos II CIV 342
Facultad Ciencias y Tecnología
Carrera Ingeniería Civil

Analogía mecánica de terzaghi

Cilindro de sección A.

Pistón sin fricción con una perforación.

Fluido incompresible.

Resorte.

 Se aplica P con el orifico cerrado el resorte no se puede deformar la carga P la soporta

el fluido.
 Se abre el orificio hay un gradiente de presión P/A que hace que el agua salga al exterior
la carga se transfiere al resorte.
 la velocidad de transferencia de la carga depende del tamaño del orificio y de la
viscosidad del fluido.
 la posición final la carga la toma de resorte
Univ. Autónoma Juan Misael Saracho Mecánica de suelos II CIV 342
Facultad Ciencias y Tecnología
Carrera Ingeniería Civil

U: presión en exceso de la hidrostática

P’: presión en el resorte

Consolidación vertical de una capa de suelo

Hipótesis

 Suelo homogéneo
 Suelo saturado
 Las partículas del suelo y el agua son incompresibles
 Compresión unidimensional
 Drenaje de agua vertical
 Vale la ley de Darcy
 Kv constante
 Univ. Autónoma Juan Misael Saracho Mecánica de suelos II CIV 342
Facultad Ciencias y Tecnología
Carrera Ingeniería Civil

Teorema de Taylor

Principio de continuidad

Cantidad de flujo cantidad de flujo velocidad de

Que sale del - que entra en el = cambio de

Elemento por elemento por volumen del

Unidad de tiempo unidad de tiempo elemento

4. MEMORIA
 Preparación de la muestra

Las muestras deberán ser tal que no pierdan humedad durante el mismo y que no haya
evidencia de secamiento parcial ni de contracción de los extremos de la nuestra. El tiempo
de almacenamiento deberá reducirse al minino, particularmente cuando se espera que el
suelo o la humedad reaccionen con los tubos de muestreo.

La muestra se moldeara de acuerdo con el interior del diámetro del odómetro, forzándolo
directamente dentro del mismo. Se cortara cuando haya que emparejarla con la superficie
plana del anillo. En suelos blandos a medianos, deberá usarse una sierra de alambre para
Univ. Autónoma Juan Misael Saracho Mecánica de suelos II CIV 342
Facultad Ciencias y Tecnología
Carrera Ingeniería Civil

cortar la parte superior e inferior de la muestra con el fin de disminuir las zonas de
agrietamientos.

Deberán tomarse precauciones para disminuir la alteración del suelo o los cambios en la
humedad y peso unitario durante el transporte y preparación de la muestra.

 Determinaciones previas al ensayo

Deberán determinarse previamente al ensayo de consolidación, las determinaciones del

contenido natural de humedad, peso, volumen, peso específico, y granulometría del suelo.

Úsese el material cortado adyacente a la muestra para determinar el contenido natural de

humedad y el peso específico. Determínese el peso inicial de la muestra húmeda
substrayendo el peso del anillo del peso combinado del anillo y de la muestra, así como el
volumen inicial de la muestra a partir del diámetro y del espesor de la misma. El contenido
de humedad de los recortes de suelo es aproximado pero permite determinar la relación de
vacíos antes de completar el ensayo.

 Metodología

El objetivo de la preparación de la piedras y de los restantes elementos antes de que se

pongan en contacto con la muestra es el de evitar cambios en el contenido de humedad de
esta, así los suelos altamente expansivos, muy secos, deberán colocarse sobre piedras secas.

Ármese el anillo, la muestra y las piedras porosas. Con el conjunto del consolidómetro
ensamblado, envuélvase la muestra, el anillo, el papel filtro y las piedras porosas con un
plástico suelto.

Colóquese una carga de asentamiento de 5 kPa (0.05 kg/cm2) o de 100 lb/ft2. Dentro de los
cinco minutos siguientes a la aplicación de esta, ajústese el deformímetro para la lectura
 Univ. Autónoma Juan Misael Saracho Mecánica de suelos II CIV 342
Facultad Ciencias y Tecnología
Carrera Ingeniería Civil

inicial o para la lectura de cero. Para los suelos blandos es deseable por lo menos una
presión de (0.025 kg/cm2 o 2 o 3 kPa).

Colóquese cargas sobre el consolidómetro para obtener presiones sobre el suelo de

aproximadamente de 0.025, 0.05, 0.1, 0.2, 0.4 kg/cm2.

5. DATOS, CALCULOS Y RESULTADOS

Datos

datos unidades magnitud

Peso del anillo g 205.47
Diámetro interior del cilindro (D) cm 6.32
Área de la muestra (A) cm^2 31.37
Altura inicial de la muestra (H1) cm 2.31
Volumen inicial de la muestra (V) cm^3 72.46629
Gravedad específica relativa de los sólidos (Gs) - 2.69
Peso específico del agua (gw) g/cm^3 1
Variación en la altura de la muestra del principio
cm 0.292
al final de la prueba (ΔH)

Al principio de la prueba
Determinación de pesos (W)
unidades magnitud
Peso muestra húmeda + tara g 347.4
Peso muestra seca + tara g 343.28
Peso del agua g 4.12
Peso de la tara g 205.47
Peso muestra húmeda g 141.93
Peso muestra seca + tara g 137.81
Contenido de humedad % 2.99
 Univ. Autónoma Juan Misael Saracho Mecánica de suelos II CIV 342
Facultad Ciencias y Tecnología
Carrera Ingeniería Civil

Al final de la prueba
Determinación de pesos (W)
unidades magnitud
Peso muestra húmeda + tara (W2t) g 371.21
Peso muestra seca + tara (W3t) g 343.28
Peso del agua g 27.93
Peso de la tara (Wtd) g 205.47
Peso muestra húmeda (W2) g 165.74
Peso muestra seca + tara (W3) g 137.81
Contenido de humedad % 20.27

Presión del espécimen (P) = 0.125 Kg/cm^2

Carga aplicada = 3.835 Kg Area de contacto = 30.68 cm^2
Incremento de Presión (ΔP) = 0.125 Kg/ cm^2
lectura
tiempo lectura tiempo deformacio
tiempo deformacion tiempo Micrómetr
fecha hora trancurrido Micrómetro fecha hora trancurrido n
trancurrido (mm) trancurrido o
(min) (mm) (min) (mm)
(mm)
10-abr 09:20 2 seg 0 4.096 0 10-abr 09:32 12 min 12 4.395 0.299
6 seg 0.1 4.114 0.018 16 min 16 4.456 0.36
15 seg 0.25 4.132 0.036 20 min 20 4.487 0.391
30 seg 0.5 4.14 0.044 25 min 25 4.506 0.407
45 seg 0.75 4.142 0.046 30 min 30 4.52 0.424
1 min 1 4.149 0.053 1 hr 60 4.541 0.445
2 min 2 4.159 0.063 2 hr 120 4.556 0.46
4 min 4 4.188 0.092 4 hr 240 4.564 0.468
6 min 6 4.221 0.125 8 hr 480 4.571 0.475
9 min 9 4.305 0.209 16 hr 960 4.58 0.484
11-abr 09:20 24 hr 1440 4.584 0.488

Presión del espécimen (P) = 0.250 Kg/cm^2

Carga aplicada = 7.670 Kg Area de contacto = 30.68 cm^2
Incremento de Presión (ΔP) = 0.125 Kg/ cm^2

tiempo lectura tiempo lectura

tiempo deformacion tiempo deformacion
fecha hora trancurrido Micrómetro fecha hora trancurrido Micrómetro
trancurrido (mm) trancurrido (mm)
(min) (mm) (min) (mm)
11-abr 09:20 2 seg 0 4.096 0 11-abr 09:32 12 min 12 4.395 0.715
6 seg 0.1 4.114 0.496 16 min 16 4.456 0.724
15 seg 0.25 4.132 0.543 20 min 20 4.487 0.728
30 seg 0.5 4.14 0.587 25 min 25 4.506 0.729
45 seg 0.75 4.142 0.614 30 min 30 4.52 0.732
1 min 1 4.149 0.63 1 hr 60 4.541 0.742
2 min 2 4.159 0.667 2 hr 120 4.556 0.758
4 min 4 4.188 0.685 4 hr 240 4.564 0.771
6 min 6 4.221 0.693 8 hr 480 4.571 0.785
9 min 9 4.305 0.705 16 hr 960 4.58 0.796
12-abr 09:20 24 hr 1440 4.584 0.802
 Univ. Autónoma Juan Misael Saracho Mecánica de suelos II CIV 342
Facultad Ciencias y Tecnología
Carrera Ingeniería Civil

Presión del espécimen (P) = 0.50 Kg/cm^2

Carga aplicada = 15.340 Kg Area de contacto = 30.68 cm^2
Incremento de Presión (ΔP) = 0.250 Kg/ cm^2

tiempo lectura tiempo lectura

tiempo deformacion tiempo deformacion
fecha hora trancurrido Micrómetro fecha hora trancurrido Micrómetro
trancurrido (mm) trancurrido (mm)
(min) (mm) (min) (mm)
12-abr 09:20 2 seg 0 4.096 0 12-abr 09:32 12 min 12 4.395 0.439
6 seg 0.1 4.114 0.295 16 min 16 4.456 0.45
15 seg 0.25 4.132 0.315 20 min 20 4.487 0.455
30 seg 0.5 4.14 0.336 25 min 25 4.506 0.459
45 seg 0.75 4.142 0.354 30 min 30 4.52 0.461
1 min 1 4.149 0.366 1 hr 60 4.541 0.487
2 min 2 4.159 0.393 2 hr 120 4.556 0.502
4 min 4 4.188 0.414 4 hr 240 4.564 0.514
6 min 6 4.221 0.423 8 hr 480 4.571 0.527
9 min 9 4.305 0.431 16 hr 960 4.58 0.536
13-abr 09:20 24 hr 1440 4.584 0.54

Presión del espécimen (P) = 1.000 Kg/cm^2

Carga aplicada = 30.680 Kg Area de contacto = 30.68 cm^2
Incremento de Presión (ΔP) = 0.500 Kg/ cm^2

tiempo lectura tiempo lectura

tiempo deformacion tiempo deformacion
fecha hora trancurrido Micrómetro fecha hora trancurrido Micrómetro
trancurrido (mm) trancurrido (mm)
(min) (mm) (min) (mm)
10-abr 09:20 2 seg 0 4.096 0 10-abr 09:32 12 min 12 4.395 0.381
6 seg 0.1 4.114 0.206 16 min 16 4.456 0.389
15 seg 0.25 4.132 0.233 20 min 20 4.487 0.396
30 seg 0.5 4.14 0.25 25 min 25 4.506 0.402
45 seg 0.75 4.142 0.274 30 min 30 4.52 0.407
1 min 1 4.149 0.286 1 hr 60 4.541 0.425
2 min 2 4.159 0.316 2 hr 120 4.556 0.438
4 min 4 4.188 0.344 4 hr 240 4.564 0.451
6 min 6 4.221 0.357 8 hr 480 4.571 0.463
9 min 9 4.305 0.375 16 hr 960 4.58 0.475
11-abr 09:20 24 hr 1440 4.584 0.48
 Univ. Autónoma Juan Misael Saracho Mecánica de suelos II CIV 342
Facultad Ciencias y Tecnología
Carrera Ingeniería Civil

Gráficos deformación versus raíz de tiempo (min)

Gráfico deformación vs tiempo (0.125 kg/cm2)

0
0.05
0.1
deformación (mm)

0.15
0.2
0.25
0.3
0.35
0.4
0.45
0.5
0 5 10 15 20 25 30 35 40

Raíz de tiempo

Gráfico deformación vs tiempo (0.250 kg/cm2)

0

0.1
deformación (mm)

0.2

0.3

0.4

0.5

0.6

0.7

0.8

0 5 10 15 20 25 30 35 40

Raíz de tiempo
 Univ. Autónoma Juan Misael Saracho Mecánica de suelos II CIV 342
Facultad Ciencias y Tecnología
Carrera Ingeniería Civil

Gráfico deformación vs tiempo (0.5 kg/cm2)

0

0.1
deformación (mm)

0.2

0.3

0.4

0.5

0.6
0 5 10 15 20 25 30 35 40

Raíz de tiempo

Gráfico deformación vs tiempo (1 kg/cm2)

0
0.05
0.1
deformación (mm)

0.15
0.2
0.25
0.3
0.35
0.4
0.45
0.5
0 5 10 15 20 25 30 35 40

Raíz de tiempo
 Univ. Autónoma Juan Misael Saracho Mecánica de suelos II CIV 342
Facultad Ciencias y Tecnología
Carrera Ingeniería Civil

)
Gráficos deformación versus tiempo en escala logarítmica para la determinación del d100
(asentamiento al 100% de la consolidación primaria) para cada incremento de carga

Gráfica deformación vs tiempo (0.125 kh/cm2)

0

0.1
Deformación (mm)

0.2

0.3

0.4

0.5

0.6
0.1 1 10 100 1000 10000
Tiempo (min)(esc.Log)

Como se observa en el grafico el asentamiento para el 100% de la consolidación primaria seria

aproximadamente de 0.42 mm.
 Univ. Autónoma Juan Misael Saracho Mecánica de suelos II CIV 342
Facultad Ciencias y Tecnología
Carrera Ingeniería Civil

Gráfica deformación vs tiempo (0.25 kg/cm2)

0.45

0.5

0.55
Deformación (mm)

0.6

0.65

0.7

0.75

0.8

0.85
0.1 1 10 100 1000 10000
Para la deformación al 0% se seleccionan dos tiempos con la relación:
Tiempo (min)(esc.Log)
𝑡𝐴 = 4 ∗ 𝑡𝐵
Como se observa en el grafico el asentamiento para el 100% de la consolidación primaria seria
aproximadamente de 0.657 mm.

Gráfica deformación vs tiempo (0.5 kg/cm2)

0.28

0.33

0.38
Deformación (mm)

0.43

0.48

0.53

0.58
0.1 1 10 100 1000 10000
Tiempo (min)(esc.Log)
 Univ. Autónoma Juan Misael Saracho Mecánica de suelos II CIV 342
Facultad Ciencias y Tecnología
Carrera Ingeniería Civil

Como se observa en el grafico el asentamiento para el 100% de la consolidación primaria seria

aproximadamente de 0.39 mm.

Gráfica deformación vs tiempo (1 kg/cm2)

0.2

0.25
Deformación (mm)

0.3

0.35

0.4

0.45

0.5
0.1 1 10 100 1000 10000
Tiempo (min)(esc.Log)

Como se observa en el grafico el asentamiento para el 100% de la consolidación primaria seria

aproximadamente de 0.354 mm.
Determinación de la deformación al 0%
Y se ubica sus deformaciones en la gráfica:
𝑡𝐴 = 6 𝑚𝑖𝑛 → 𝛿𝐴 = 0.125 𝑚𝑚
𝑡𝐵 = 1.5 𝑚𝑖𝑛 → 𝛿𝐵 = 0.065 𝑚𝑚
La deformación del tiempo mayor debe estar en un rango de:
0.488 0.488
< 𝛿𝐴 <
4 2
Luego se saca la diferencia entre ambas deformaciones:
𝛿𝐴 − 𝛿𝐵 = 0.125 − 0.065 = 0.06
Luego esta diferencia se lo resta al valor menor de los tiempos:
𝑑0 = 0.065 − 0.06 = 0.005
 Univ. Autónoma Juan Misael Saracho Mecánica de suelos II CIV 342
Facultad Ciencias y Tecnología
Carrera Ingeniería Civil

Este mismo procedimiento se lo repite para cada incremento de carga obteniendo los siguientes
valores:
0.4 def. 0.2 def.
incremento tb ta Def. ta Def. tb Ta. Def. Δ d0
total total
de carga (min) (min) (mm) (mm) (mm) (mm) (mm)
(mm) (mm)
0.125 1.5 6 0.125 0.065 0.122 0.125 0.244 0.06 0.005
0.25 0.1 0.4 0.556 0.496 0.201 0.556 0.401 0.06 0.436
0.5 0.1 0.4 0.33 0.295 0.135 0.33 0.27 0.035 0.26
1 0.1 0.4 0.24 0.206 0.12 0.24 0.24 0.034 0.172

Para el cálculo de la deformación al 50% solo es el promedio de la deformación al 100% con la

deformación al 0%:
0.42 + 0.005
𝑑50 = = 0.213 𝑚𝑚 → 𝑝𝑎𝑟𝑎 𝑢𝑛 𝑖𝑛𝑐𝑟𝑒𝑚𝑒𝑛𝑡𝑜 𝑑𝑒 𝑐𝑎𝑟𝑔𝑎 𝑑𝑒 0.125 𝑘𝑔/𝑐𝑚2
2
0.657 + 0.436
𝑑50 = = 0.547 𝑚𝑚 → 𝑝𝑎𝑟𝑎 𝑢𝑛 𝑖𝑛𝑐𝑟𝑒𝑚𝑒𝑛𝑡𝑜 𝑑𝑒 𝑐𝑎𝑟𝑔𝑎 𝑑𝑒 0.25 𝑘𝑔/𝑐𝑚2
2
0.39 + 0.26
𝑑50 = = 0.325 𝑚𝑚 → 𝑝𝑎𝑟𝑎 𝑢𝑛 𝑖𝑛𝑐𝑟𝑒𝑚𝑒𝑛𝑡𝑜 𝑑𝑒 𝑐𝑎𝑟𝑔𝑎 𝑑𝑒 0.5 𝑘𝑔/𝑐𝑚2
2
0.354 + 0.172 𝑘𝑔
𝑑50 = = 0.263 𝑚𝑚 → 𝑝𝑎𝑟𝑎 𝑢𝑛 𝑖𝑛𝑐𝑟𝑒𝑚𝑒𝑛𝑡𝑜 𝑑𝑒 𝑐𝑎𝑟𝑔𝑎 𝑑𝑒 1
2 𝑐𝑚2
Para calcular el Cv (coeficiente de consolidación) se saca de la gráfica Def. Vs Tiempo (esc.
Log) el tiempo para un d50:
0.125 → t = 0.90 min → Cv = 15.368 m2/año
0.250 → t = 0.25 min → Cv = 52.535 m2/año
0.500 → t = 0.65 min → Cv = 17.878 m2/año
0.100 → t = 0.85 min → Cv = 13.672 m2/año
 Univ. Autónoma Juan Misael Saracho Mecánica de suelos II CIV 342
Facultad Ciencias y Tecnología
Carrera Ingeniería Civil

Gráfico presión versus relación de vacios

Presión Alt. Inicial Deformación Alt. Final Hv

e ΔH1 Δe1 e1
(kg/cm^2) (mm) (mm) (mm) (mm)
0 23.1 0 23.1 6.769 0.415 0 0 0.415
0.125 23.1 0.096 23.004 6.673 0.409 0.096 0.006 0.409
0.25 22.51 0.002 21.714 5.383 0.33 0.802 0.049 0.38
0.5 21.714 0.54 21.174 4.843 0.297 0.54 0.033 0.297
1 21.174 0.48 20.694 4.363 0.267 0.48 0.029 0.267

Presion versus Relacion de vacios

0.41

0.39
Relación de vacios

0.37

0.35

0.33

0.31

0.29

0.27

0.25
0.1 1
Presion
Univ. Autónoma Juan Misael Saracho Mecánica de suelos II CIV 342
Facultad Ciencias y Tecnología
Carrera Ingeniería Civil
