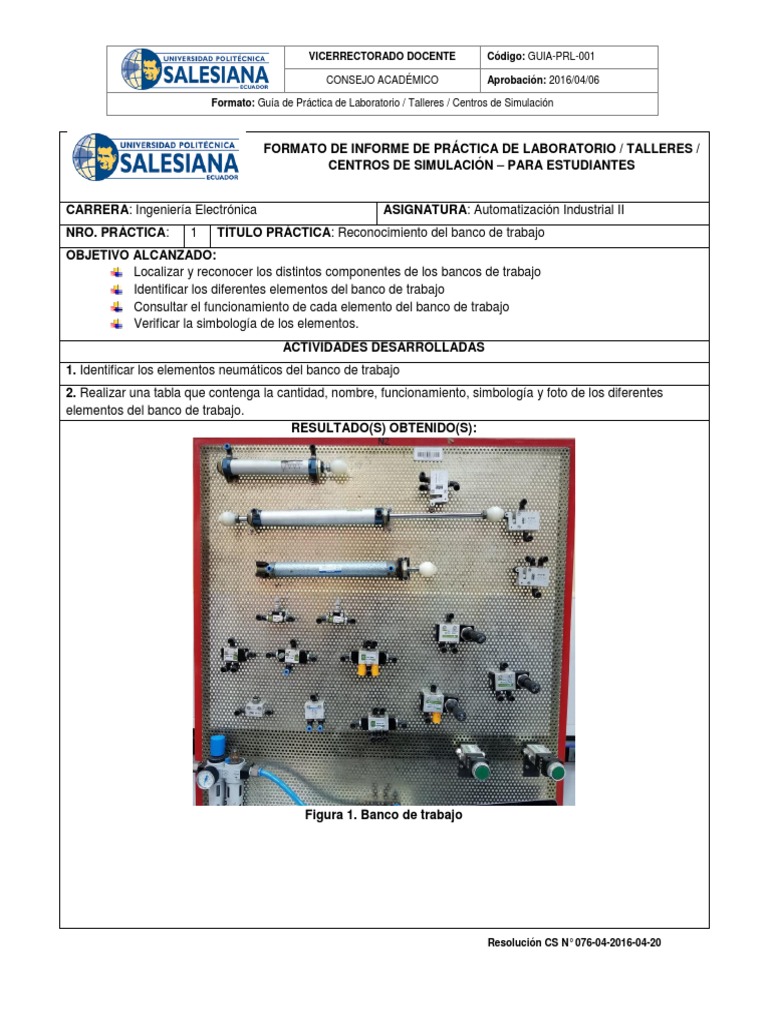

FORMATO DE INFORME DE PRÁCTICA DE LABORATORIO / TALLERES /

CENTROS DE SIMULACIÓN – PARA ESTUDIANTES

CARRERA: Ingeniería Electrónica ASIGNATURA: Automatización Industrial II

NRO. PRÁCTICA: 1 TÍTULO PRÁCTICA: Reconocimiento del banco de trabajo
OBJETIVO ALCANZADO:
Localizar y reconocer los distintos componentes de los bancos de trabajo
Identificar los diferentes elementos del banco de trabajo
Consultar el funcionamiento de cada elemento del banco de trabajo
Verificar la simbología de los elementos.
ACTIVIDADES DESARROLLADAS
1. Identificar los elementos neumáticos del banco de trabajo
2. Realizar una tabla que contenga la cantidad, nombre, funcionamiento, simbología y foto de los diferentes
elementos del banco de trabajo.
RESULTADO(S) OBTENIDO(S):

Figura 1. Banco de trabajo

Resolución CS N° 076-04-2016-04-20
 VICERRECTORADO DOCENTE Código: GUIA-PRL-001

CONSEJO ACADÉMICO Aprobación: 2016/04/06

Formato: Guía de Práctica de Laboratorio / Talleres / Centros de Simulación

Elemento Funcionamiento Simbología Foto

Cantidad
Ítems

Elemento que se encarga

de purificar el aire
comprimido, ajustar una
presión constante del aire
Unidad de y añadir una fina neblina
1 1
mantenimiento de aceite al aire
comprimido, para lubricar
a los actores como
cilindros o motores
neumáticos

La válvula tiene dos

entradas, X y Y, y una
salida. El aire puede
pasar sólo cuando tengo
2 1 Válvula Y (And) presión en las dos
entradas a vez. Sí sólo
tenemos una señal, la
salida va a quedar
bloqueada.

Si el aire entra por Y del

orificio de la derecha,
comprime la bola contra
el asiento del otro lado
(X) y sale libremente por
A. Si ahora entra por X
3 1 Válvula O (Or)
del orificio de la izquierda,
la presión desplaza la
bola hasta el asiento de la
derecha (Y), cerrándolo y
permitiendo la salida del
aire por A.
El caudal o cantidad de
aire que pasa por una
Válvula conducción, se regula
4 2 reguladora de disminuyendo la sección
caudal del conducto. Este caudal
puede ser regulado en los
dos sentidos de

Resolución CS N° 076-04-2016-04-20
 VICERRECTORADO DOCENTE Código: GUIA-PRL-001

CONSEJO ACADÉMICO Aprobación: 2016/04/06

Formato: Guía de Práctica de Laboratorio / Talleres / Centros de Simulación

circulación del aire, o bien

en uno sólo
La válvula cambiara de
posición siempre y
Válvula
cuando exista presión en
direccional 5/2
5 3 sus extremos y volverá a
accionada
su posición inicial cuando
neumáticamente
se corte la presión en las
mismas
Al activar la palanca se
activa la válvula hasta
Válvula 3/2 que se vuelva a colocar la
6 2 accionada por válvula en su posición
palanca manual original

Esta válvula cambia de

Válvula
estado siempre y cuando
direccional 3/2
7 2 exista presión en sus
accionada extremos.
neumáticamente

La válvula con rodillo

palpador se activa
Válvula 3/2 con
cuando la leva es
accionamiento de
atravesada cambiando
8 1 rodillo palpador y
de posición hasta que
retorno de
este deje de ser activada
muelle.
volviendo a su posición
inicial
Cuando se oprime el
pulsador se activa la
Válvula 3/2 válvula. Al soltar el
pulsador, la válvula
9 1 accionada por
pulsador conmuta a su posición
normal por efecto de un
muelle de recuperación

Distribuye el aire a
presión hacia los
diferentes elementos del
Válvula de banco de trabajo
10 1
distribución 6/3

Resolución CS N° 076-04-2016-04-20
 VICERRECTORADO DOCENTE Código: GUIA-PRL-001

CONSEJO ACADÉMICO Aprobación: 2016/04/06

Formato: Guía de Práctica de Laboratorio / Talleres / Centros de Simulación

La válvula con rodillo en

Válvula 3/2 con un solo sentido se activa
accionamiento cuando la leva de un
mecánico de cilindro la atraviesa en un
11 1 rodillo determinado sentido, al
escamoteable y soltar el rodillo la válvula
retorno de regresa a su posición
muelle. original

Los cilindros de simple

efecto son aquellos que
Cilindro de solo realizan un trabajo
12 2
simple efecto cuando se desplaza su
elemento móvil (vástago)
en un único sentido
Los cilindros de doble
efecto son capaces de
producir trabajo útil en
Cilindro de doble dos sentidos, ya que
13 1
efecto disponen de una fuerza
activa tanto
en avance como
en retroceso.

CONCLUSIONES:
El banco de trabajo de neumática posee varios elementos que nos permiten realizar diversas operaciones que
requieren la fuerza del aire comprimido. Se pudo conocer y diferenciar los distintos elementos con su respectiva
simbología lo cual nos permitirá realizar las practicas posteriores con éxito.

RECOMENDACIONES
Tener el equipo adecuado para el desarrollar las practicas pues existen ciertos riesgos por la presión del aire
comprimido.
