ESPECTRO ELECTROMAGNETISMO
1. Definición
Se denomina espectro electromagnético a la distribución energética del conjunto de
las ondas electromagnéticas. Referido a un objeto se denomina espectro
electromagnético o simplemente espectro a la radiación electromagnética que emite
(espectro de emisión) o absorbe (espectro de absorción) una sustancia. Dicha
radiación sirve para identificar la sustancia de manera análoga a una huella dactilar.
Los espectros se pueden observar mediante espectroscopios que, además de permitir
ver el espectro, permiten realizar medidas sobre el mismo, como son la longitud de
onda, la frecuencia y la intensidad de la radiación.

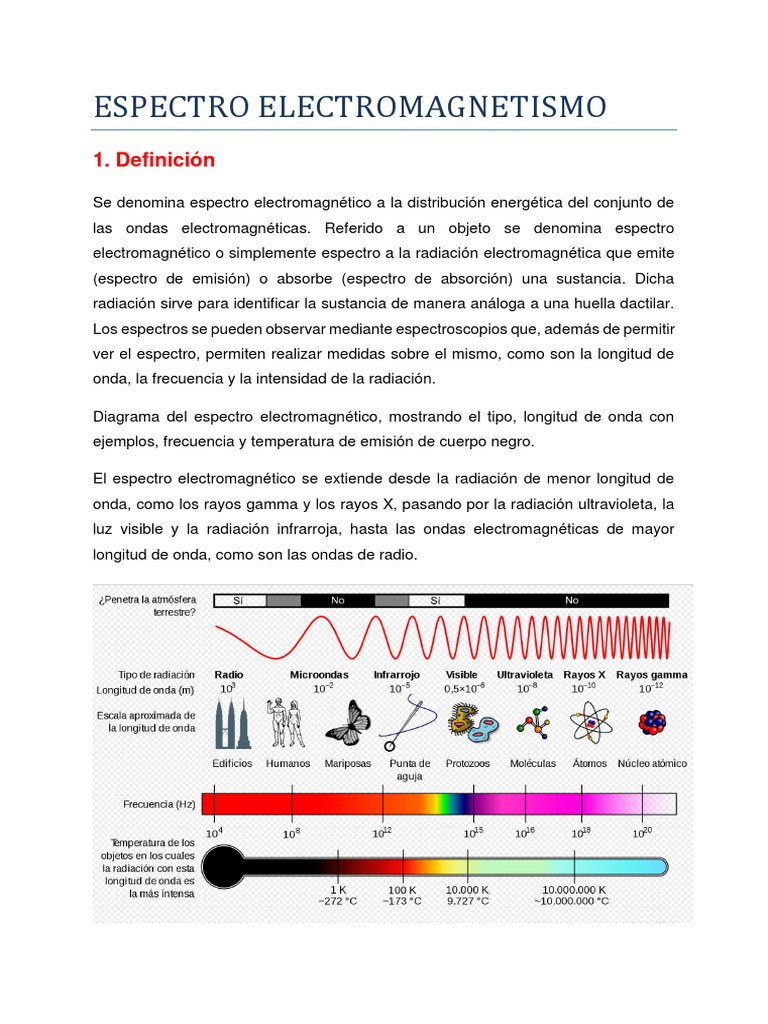

Diagrama del espectro electromagnético, mostrando el tipo, longitud de onda con
ejemplos, frecuencia y temperatura de emisión de cuerpo negro.
El espectro electromagnético se extiende desde la radiación de menor longitud de
onda, como los rayos gamma y los rayos X, pasando por la radiación ultravioleta, la
luz visible y la radiación infrarroja, hasta las ondas electromagnéticas de mayor
longitud de onda, como son las ondas de radio.
El espectro electromagnético se extiende desde la radiación de menor longitud de
onda, como los rayos gamma y los rayos X, pasando por la radiación ultravioleta,
la luz visible y la radiación infrarroja, hasta las ondas electromagnéticas de mayor
longitud de onda, como son las ondas de radio. Si bien el límite para la longitud de
onda más pequeña posible no sería la longitud de Planck (porque el tiempo
característico de cada modalidad de interacción es unas 1020 veces mayor al instante
de Planck y, en la presente etapa cosmológica, ninguna de ellas podría oscilar con la
frecuencia necesaria para alcanzar aquella longitud de onda), se cree que el límite
máximo sería el tamaño del Universo aunque formalmente el espectro
electromagnético es infinito y continuo.
Para su estudio, el espectro electromagnético se divide en segmentos o bandas,
aunque esta división es inexacta. Existen ondas que tienen una frecuencia, pero
varios usos, por lo que algunas frecuencias pueden quedar en ocasiones incluidas en
dos rangos.
Generación de una ónda electrómagnetica
La figura muestra el proceso de generación de una onda electromagnética con un
montaje más actual.
En la misma se observa un circuito oscilante LC, el cual posee una frecuencia de
oscilación dada por:
La carga y la corriente en el circuito varían sinusoidalmente a esta frecuencia. Una
fuente externa- por ejemplo una batería- puede ser incluida para suministrar energía
con el objetivo de compensar las pérdidas por efecto Joule y para la generación de la
onda electromagnética.
El circuito oscilante LC está acoplado por un transformador y una línea de transmisión
a una antena, la cual consiste en dos barras conductoras, que constituyen un dipolo
oscilante. En este circuito la corriente sinusoidal causa oscilaciones de la carga en la
antena con la misma frecuencia del oscilador.
El campo eléctrico producido por el dipolo varía en magnitud y dirección.
El campo magnético producido por la corriente también varía en magnitud y dirección.
1. GENERACIÓN
1- Un generador de alta frecuencia (G.A.F) produce oscilaciones electromagnéticas
en un radiador (antena emisora), el cual emite al espacio ondas electromagnéticas de
alta frecuencia, capaces de propagarse por el espacio hasta grandes distancias del
emisor.
2- Durante el proceso de generación de las ondas electromagnéticas, a estas se les
incorpora la información de transmitir mediante un proceso denominado modulación,
que consiste en superponer a las oscilaciones de alta frecuencia, oscilaciones de
bajas frecuencia para obtener oscilaciones resultantes, denominadas moduladas.
3- En la antena, las oscilaciones moduladas de alta frecuencia provocan la generación
de ondas electromagnéticas también moduladas, que son las portadoras de la
información.
4- Al llegar las ondas portadoras moduladas a una antena receptora, provocan en
estas oscilaciones forzadas de alta frecuencia modulada.
5- En el receptor se separan las oscilaciones de baja frecuencia de las oscilaciones
de alta frecuencia. Este proceso se denomina demodulación o detección.
6- El resultado de la detección es una señal que se convierte en sonido, imagen o
ambas.
2. PROBLEMAS
1. Encontrar la energía de los fotones que tienen las siguientes longitudes de onda:
“450 nm, 550 nm, 650 nm.”
Solución:
Primero debemos cambiar de unidad de longitud: 1nm=10-9m
a) 450 nm= 450 · 10-9 m= 4,5 · 10-7m
b) 550 nm= 550 · 10-9 m= 5,5 · 10-7m
c) 650 nm= 650 · 10-9 m= 6,5 · 10-7m
luego la energía “E” correspondiente a cada fotón es:
“Constante de Planck h=6,634·10-34 (Js)”
a) E= 6,6·10-34 Js · 3·108 m/s / 4,5·10-7m
b) E= 6,6·10-34 Js· 3·108 m/s / 5,5·10-7m
c) E= 6,6·10-34 Js· 3·108 m/s / 6,5·10-7m
2. Una onda plana se propaga en el vacío de modo tal que la amplitud del campo
eléctrico es de 240V/m y oscila en la dirección z. Además, sabemos que la onda EM
se propaga en la dirección +x y que “w=2.0pT.rad/seg”. Con estos datos, calcular:
a) la frecuencia de oscilación f,
b) el periodo,
c) la longitud de onda,
d) la magnitud del campo magnético
e) la dirección de oscilación de este campo.
