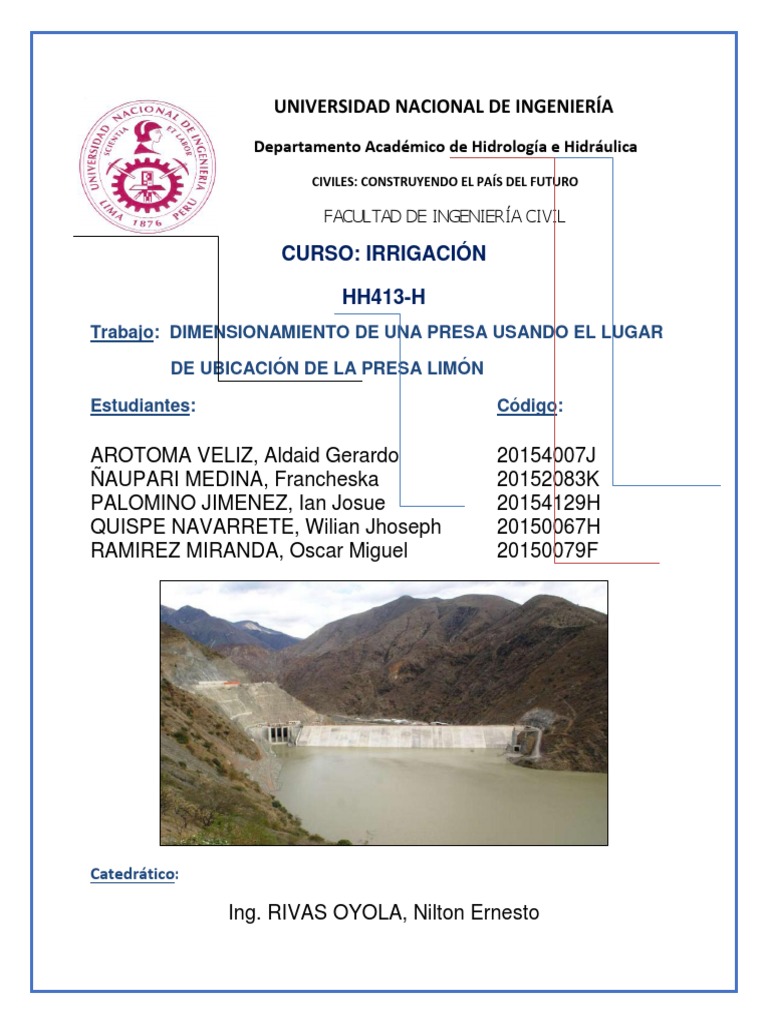

UNIVERSIDAD NACIONAL DE INGENIERÍA

Departamento Académico de Hidrología e Hidráulica

CIVILES: CONSTRUYENDO EL PAÍS DEL FUTURO

FACULTAD DE INGENIERÍA CIVIL

CURSO: IRRIGACIÓN

HH413-H
Trabajo: DIMENSIONAMIENTO DE UNA PRESA USANDO EL LUGAR

DE UBICACIÓN DE LA PRESA LIMÓN

Estudiantes: Código:

AROTOMA VELIZ, Aldaid Gerardo 20154007J

ÑAUPARI MEDINA, Francheska 20152083K
PALOMINO JIMENEZ, Ian Josue 20154129H
QUISPE NAVARRETE, Wilian Jhoseph 20150067H
RAMIREZ MIRANDA, Oscar Miguel 20150079F

Catedrático:

Ing. RIVAS OYOLA, Nilton Ernesto

 SETIEMBRE – 2019

ÍNDICE
CONTENIDO
INTRODUCCION ................................................................................................................................... 3
UBICACIÓN DEL PROYECTO ........................................................................................................... 4
a) UTILIZANDO GOOGLE MAP ...................................................................................................... 5
b) UTILIZANDO GOOGLE EARTH ................................................................................................. 6
DESCRIPCIÓN DE LA PRESA ........................................................................................................... 7
CARACTERÍSTICAS DEL PROYECTO ............................................................................................ 9
DISEÑO DE LA PRESA ..................................................................................................................... 10
SITUACIÓN ACTUAL ......................................................................................................................... 14
BIBLIOGRAFÍA.................................................................................................................................... 16

2
 INTRODUCCION

El proyecto Hidroenergético y de Irrigación Olmos tienen como

objetivo trasvasar caudales de la Cuenca Amazónica hacia la Costa
del Pacífico, permitiendo su aprovechamiento para la generación de
energía eléctrica y la producción agropecuaria en las tierras
costeñas a irrigarse con las aguas turbinadas. Las obras del
proyecto se ubican al norte del territorio peruano entre las Regiones
de Piura, Lambayeque y Cajamarca.

El esquema general de desarrollo del Proyecto Olmos está basado

en la captación, regulación y trasvase de los recursos hídricos del
río Huancabamba y de otros ríos de la cuenca amazónica hacia
tierras irrigables de la Región Lambayeque.

Las obras del proyecto y las áreas beneficiadas se emplazan en el

extremo Nor Occidental de la República del Perú, dentro del territorio
de las regiones de Cajamarca y Lambayeque.

3
 UBICACIÓN DEL PROYECTO
Las instalaciones de las obras hidráulicas se ubicarán dentro del territorio entre
las regiones de Lambayeque, Piura y Cajamarca aproximadamente a 900 kilómetros de
Lima, se ubica sobre el cauce del río Huancabamba, en el lugar denominado Limón, Km.
96 de la carretera Olmos – Corral Quemado, 1.2 Km. aguas abajo de la desembocadura
de la quebrada Los Burros. La zona se encuentra entre las coordenadas UTM:

NORTE: 9347500 a 9347100

ESTE: 684900 a 684300

El acceso a la obra se realiza por la carretera Panamericana Norte llegando hasta

Lambayeque siguiendo por la carretera Olmos hasta el Km. 96.

FIGURA 1: MAPA DE UBICACIÓN DE LA PRESA LIMÓN

4
a) UTILIZANDO GOOGLE MAP

FIGURA 2: UBICACIÓN DE LA PRESA LIMÓN CON SUS LÍMITES DEPARTAMENTALES

FIGURA 3: VISTA DE PLANTA DE LA UBICACIÓN DE LA PRESA LIMÓN (GOOGLE MAP)

5
b) UTILIZANDO GOOGLE EARTH

FIGURA 4: VISTA DE PLANTA DE LA UBICACIÓN DE LA PRESA LIMÓN (GOOGLE EARTH)

6
 DESCRIPCIÓN DE LA PRESA
Ubicada en Cajamarca,
constituye uno de los
componentes principales del
proyecto hidroenergético de
Olmos. Embalsa las aguas
del río Huancabamba, en el
lado oriental de la cordillera,
para que puedan ser
derivadas, a través del túnel
trasandino (en
construcción), hacia el
cauce del río Olmos, en el
lado occidental, e irrigar así
las extensas y fértiles
pampas de este valle
lambayecano. FIGURA 5: PRESA LIMÓN

Posee una capacidad de 44 millones de metros cúbicos. Su muro, de roca con cara
de concreto, tiene una altura de 43 metros y un largo de cresta (parte más alta del
muro) de 350 metros.
Fue construida por la empresa brasileña Odebrecht, quedando terminada en el año
2009, momento en el cual se le comenzó a llenar de agua.
El esquema general de desarrollo del Proyecto Olmos está basado en la captación,
regulación y trasvase de recursos hídricos del río Huancabamba y de otros ríos de la
cuenca amazónica hacia tierras irrigables de la Región Lambayeque. Las obras del
proyecto y las áreas beneficiadas se emplazan en el extremo Nor Occidental de la
República del Perú, dentro del territorio de las regiones de Cajamarca y Lambayeque.

FIGURA 6: ZONA DE RIEGO

7
Según el diseño actual, el proyecto Olmos comprende, como su elemento principal,
la construcción de la presa Limón y del túnel trasandino, para regular y derivar aguas
desde el río Huancabamba hacia las zonas de riego. El ámbito de la represa Limón
es la regulación de las aguas del río Huancabamba (primera fase) y de las aguas de
cuencas de captación adyacentes derivadas hacia el río Huancabamba (siguientes
fases). El Postor, según lo establecido en los Términos de Referencia, ha analizado
solo el uso de las aguas del río Huancabamba, mientras que el uso de las aguas de
otras cuencas se analizara durante futuras fases del proyecto. Sin embargo, durante
todas fases de la preparación de la propuesta técnica, el Postor diseño y presento
obras propuestas de tal manera que la ampliación del Proyecto Olmos y en especial
la ampliación de la represa Limón se pueda realizar de manera óptima con costos
mínimos, sin que la solución propuesta limite futuros desarrollos del Proyecto Olmos.
El trasvase de las aguas reguladas en el embalse de Limón, hacia las zonas de riego,
se realizará a través de un túnel Trasandino, de cerca de 20 Km. de longitud y de un
diámetro estimado de 4.8 m. Otros elementos del Sistema Olmos, como centrales
hidroeléctricas y obras de derivación de aguas de otras cuencas hacia el río
Huancabamba, se realizarán durante las siguientes fases del desarrollo del proyecto
y no forman parte de la solución técnica presentada.
Según los estudios realizados se prevé que la altura final de la represa Limón podría
alcanzar hasta 85 m, con un volumen de embalse de cerca de 180 MMC. Durante la
primera fase de construcción, que se analiza en este documento, está previsto
construir el túnel de derivación con sus dimensiones definitivas y la represa de Limón
con dimensiones de primera fase (una altura de cerca 45 m), necesarias para
suministrar agua de riego para los usuarios agrícolas dentro del Sistema Olmos.
Las obras consideradas en la oferta técnica del Postor, según lo establecido en los
Términos de referencia del concurso de concesión de las obras de trasvase del
Proyecto Olmos son las siguientes:
a) Culminación de la construcción y equipamiento del Túnel Trasandino, del cual se
tiene perforado 1,921 m en su galería de acceso y 4,301 m en su eje principal;
quedando por perforar una diferencia de 13,846.70 m.
b) Elevación parcial de la Presa Limón hasta una altura referencial de 45 m, de modo
que sea posible la regulación y derivación garantizada de una masa anual de 406
Hm3 de agua.
c) Construcción de una estructura de toma provisional de agua utilizando la galería
de acceso existente.

8
Durante la preparación de su oferta técnica y económica el Postor ha analizado toda
la documentación técnica existente, ha realizado varias visitas a la zona del proyecto
y ha ejecutado un programa adicional de las investigaciones y trabajos de campo,
incluyendo levantamiento topográfico y toma y análisis de algunos parámetros
geológicos. Sobre la base de todos los datos obtenidos ha analizado varias opciones
de construcción de la represa Limón y sus estructuras adyacentes y después de la
comparación técnica y económica ha seleccionado la variante óptima que ha sido
analizada a un nivel de detalle que permite definir costos reales del proyecto y su
cronograma de construcción. Una vez determinado el presupuesto real del proyecto
y el programa de su realización, el Postor analizo y presento todos los parámetros
técnicos y económicos de la variante seleccionada, según requerimientos del
concurso.

CARACTERÍSTICAS DEL PROYECTO

La transferencia de agua realizada por la represa de Limón en el río Huancabamba que
desviar hasta 2.000.000.000 m3 de agua al año a través de un túnel trasandino de unos 20
km al Valle de Olmos. La presa Limón es del tipo de terraplén, tendrá 43 metros de alto, 320
metros de largo, cuando está llena, tendrá la capacidad de 44.000.000 m3. El sistema de
trasvase desde la cuenca del río Amazonas, a la vertiente del Océano Pacífico, en la costa
norte, desértica, del Perú, alimentará dos centrales hidroeléctricas. La principal característica
de este proyecto está constituida por el túnel transandino.

FIGURA 7: CARACTERÍSTICAS DE LA PRESA LIMÓN

9
 DISEÑO DE LA PRESA
Antes de realizar el diseño preliminar de la presa primero necesitamos la topografía del lugar,
por ello se uso la carta nacional 12e del IGN que tienen los planos topográficos referenciados y
con la variación de cota de 50m, además que está presente en dicho archivo una representación
de los ríos y lagos de la zona.

 CUENCA CONSIDERADA

Ac=64.68 Km2

10
  CÁLCULO DE LA ALTURA DE LA PRESA

Como se puede observar, la linea blanca representara el eje de la presa q se propondra

11
Como se necesita que la presa contenga un embalse de 25MMC

COTA VARIACION DE ÁREA VOLUMEN VOLUMEN

(msnm) LA COTA (m) (m2) PARCIAL (MMC) ACUMULADO (MMC)
1050 0 398013.368 0 0
1055 5 479663.912 2.194 2.194
1060 5 558504.343 2.595 4.790
1065 5 641336.367 3.000 7.789
1070 5 728158.63 3.424 11.213
1075 5 819087.577 3.868 15.081
1080 5 914237.274 4.333 19.414
1085 5 1012950.12 4.818 24.232
1090 5 1115647.13 5.321 29.554
1095 5 1222264.52 5.845 35.399

Con lo cual se puede realizar la siguiente grafica

CAPACIDAD DE EMBALSE
1100
1090
COTA (msnm)

1080
1070
1060
y = -0.018x2 + 1.8674x + 1050.9
1050
1040
0 5 10 15 20 25 30 35 40
VOLUMEN ACUMULADO (MMC)

12
 COTA DE LA BASE (MSNM) COTA DE LA PARTE SUPERIOR (MSNM)
1050 1086.335

VOLUMEN SOLICITADO (MMC) ALTURA DE DISEÑO (m)

25 36.335

13
 SITUACIÓN ACTUAL
La Presa Limón crea un embalse PRESA LIMÓN
que regula los caudales estaciónales no
uniformes y garantiza el nivel de agua LOCALIZACIÓN
necesario para evacuar el caudal un diseño PAÍS Perú
a través del túnel trasandino. El CUENCA
emplazamiento adoptado de la presa se Marañón
HIDROGRÁFICA
sitúa sobre el río Huancabamba, en el lugar RÍO Huancabamba
denominado limón en el Km. 96 del camino
Olmos-Marañón, aguas abajo de la COORDENADAS 5°55′00″S 79°19′31″O
quebrada Los Burros.
DATOS GENERALES

En la zona de emplazamiento, el río hace Gobierno Regional de

PROPIETARIO
una curvatura y el valle en este tramo Lambayeque
tienen prácticamente una sección USO Irrigación
constante. El eje de la presa es rectilíneo OBRAS 2008-2013
se sitúa perpendicularmente a las DATOS DEL EMBALSE
márgenes y un poco aguas arriba de un CAPACIDAD
cero saliente de la margen izquierda, en el 44 millones m3
TOTAL
cual se proyecta un aliviadero en pozo.

La Presa Limón crea el embalse del mismo nombre, con la capacidad total de 187 MMC,
la capacidad útil de 110 MMC y el volumen muerto de 77 MMC, que han sido establecidos
por medio de cálculos hidrológicos y energéticos. El nivel de agua normal u ordinario
(NAMO) está a la cota 1156.50 msnm, la subida máxima del nivel normal (NAME) ha
sido permitida en 3.50 m o sea hasta la cota 1 160.00 msnm que corresponde al nivel
máximo. El nivel de volumen muerto o mínimo (NAMI) está en la cota 1132.00 msnm La
longitud del embalse es de 10.78 Km. Y la profundidad máxima de agua de la presa es
de 78 m.

FIGURA 8: NIVELES DE AGUA DE LA PRESA

14
 TIPO CANTIDAD UNIDAD

VOLUMEN TOTAL 187 MMC

VOLUMEN ÚTIL 110 MMC

VOLUMEN MUERTO 77 MMC

Para el análisis del tipo óptimo de la presa se consideraron los siguientes datos
geológicos:

a) En el emplazamiento de la Presa limón, el cauce del río Huancabamba, de

unos 220 m de ancho, se encuentra cubierta por material proveniente de
depósitos cuaternarios sueltos, de génesis aluvial (acarreos de torrentes), con
una potencia máxima de 37 a 38 m.

b) La roca de cimentación en los estribos es alterada en superficie y fracturada en

profundidad, la cual puede alcanzar los 30 m.

FIGURA 9: ESTRATIGRAFÍA DE LA CIMENTACIÓN DE LA PRESA

15
 BIBLIOGRAFÍA

 Recuperado de: https://ingenieriahidraulica.files.wordpress.com/2011/06/tc3a9sis-de-grado-

estudio-comparativo-de-presas-del-proyecto-olmos-jorge-briones-zevallos.pdf

 Recuperado de: http://infraestructuraperuana.blogspot.com/2009/06/presa-limon.html

 Recuperado de: https://slideplayer.es/slide/1637355/

 Recuperado de: https://www.scribd.com/document/336434196/Presa-Limon

 Recuperado de: https://www.monografias.com/trabajos96/represa-olmos/represa-olmos.shtml

 Recuperado de: https://www.monografias.com/trabajos91/trasvase-intercuencas-y-

biodiversidad-proyecto-alto-piura/trasvase-intercuencas-y-biodiversidad-proyecto-alto-
piura.shtml

16
