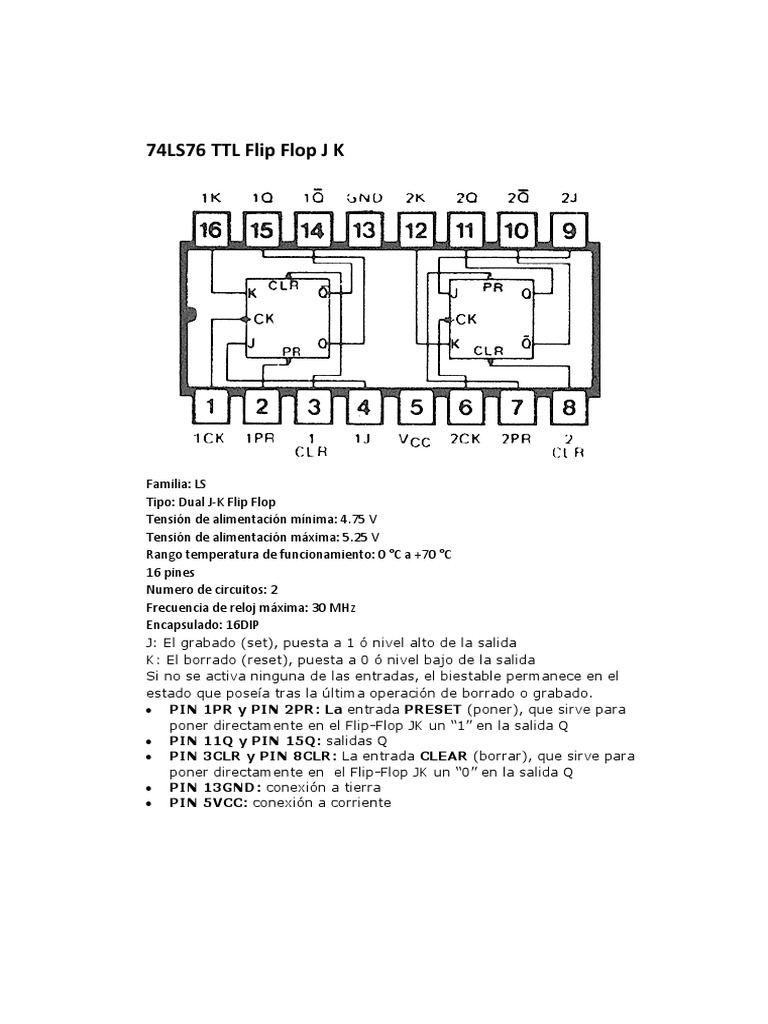

74LS76 TTL Flip Flop J K

Familia: LS
Tipo: Dual J-K Flip Flop
Tensión de alimentación mínima: 4.75 V
Tensión de alimentación máxima: 5.25 V
Rango temperatura de funcionamiento: 0 °C a +70 °C
16 pines
Numero de circuitos: 2
Frecuencia de reloj máxima: 30 MHz
Encapsulado: 16DIP
J: El grabado (set), puesta a 1 ó nivel alto de la salida
K: El borrado (reset), puesta a 0 ó nivel bajo de la salida
Si no se activa ninguna de las entradas, el biestable permanece en el
estado que poseía tras la última operación de borrado o grabado.
 PIN 1PR y PIN 2PR: La entrada PRESET (poner), que sirve para
poner directamente en el Flip-Flop JK un “1” en la salida Q
 PIN 11Q y PIN 15Q: salidas Q
 PIN 3CLR y PIN 8CLR: La entrada CLEAR (borrar), que sirve para
poner directamente en el Flip-Flop JK un “0” en la salida Q
 PIN 13GND: conexión a tierra
 PIN 5VCC: conexión a corriente
 Familia: LS
 Tipo Flip-flop: JK
 Tipo de disparo: Edge Negativo
 Tipo de salida: Diferencial / Complementaria
 Tensión de alimentación mínima: 4.75 V
 Tensión de alimentación máxima: 5.25 V
 Retardo de propagación: 15 ns
 Frecuencia: 30 MHz
 Corriente de salida: 8 mA
 Rango temperatura de operación: 0°C a 70°C
 Encapsulado: DIP
 16 pines

 PIN 4PR y PIN 10PR: La entrada PRESET (poner), que sirve para
poner directamente en el Flip-Flop JK un “1” en la salida Q
 PIN 5Q y PIN 9Q: salidas Q
 PIN 14CLR y PIN 15CLR: La entrada CLEAR (borrar), que sirve para
poner directamente en el Flip-Flop JK un “0” en la salida Q
 PIN 8GND: conexión a tierra
PIN 16VCC: conexión a corriente
 Familia: LS
 Tipo de Flip-flop: D
 Tipo de trigger: Positivo
 Tipo de salida: Diferencial / Complementarias
 Retardo de propagación: 13 ns
 Frecuencia: 33 MHz
 Salida de Corriente: 8 mA
 Tensión de alimentación mínima: 4.75 V
 Tensión de alimentación máxima: 5.25 V
 Rango temperatura de funcionamiento: 0 ° C a 70 ° C
 Encapsulado: DIP
 14 pines
 60K689

 PIN 4PR y PIN 10PR: La entrada PRESET (poner), que sirve para
poner directamente en el Flip-Flop JK un “1” en la salida Q
 PIN 5Q y PIN 9Q: salidas Q
 PIN 1CLR y PIN 13CLR: La entrada CLEAR (borrar), que sirve para
poner directamente en el Flip-Flop JK un “0” en la salida Q
 PIN 7GND: conexión a tierra
PIN 14VCC: conexión a corriente
 Familia: LS
 Tipo de Flip-flop: JK
 Tipo de trigger: Edge Negativo
 Tipo de salida: Differential / Complementaria
 Retardo de propagación: 15 ns
 Frecuencia: 30 MHz
 Tensión de alimentación mínima: 4.75 V
 Tensión de alimentación máxima: 5.25 V
 Corriente de salida: 8 mA
 Temperatura de funcionamiento mínima: 0 ° C
 Temperatura de funcionamiento máxima: 70 ° C
 Encapsulado: DIP
 14 pines
 PIN 4PR y PIN 10PR: La entrada PRESET (poner), que sirve para
poner directamente en el Flip-Flop JK un “1” en la salida Q
 PIN 9Q y PIN 12Q: salidas Q
 PIN 2CLR y PIN 6CLR: La entrada CLEAR (borrar), que sirve para
poner directamente en el Flip-Flop JK un “0” en la salida Q
 PIN 11GND: conexión a tierra
PIN 4VCC: conexión a corriente
 IC, D-TYPE FLIP FLOP, DUAL, DIP-14
 Tipo: CMOS
 Flip-Flop Tipo: D
 Retardo de propagación: 45 ns
 Frecuencia: 12 MHz
 Salida de corriente: 6.8 mA
 Tipo de disparo: Edge Positivo
 IC Tipo de salida: Differential / Complementaria
 Voltaje: 3 V a 15 V
 Antiestático: No tomar con los dedos, sólo pulsera antiestática
 Encapsulado DIP
 14 pines
 Numero de circuitos: 2
 Tipo lógico: CMOS
 Voltaje de alimentación: 3VDC ~ 18VDC
 Rango de temperatura de operación segura: -55ºC ~ 125ºC
 Rango de temperatura de almacenamiento: -65ºC ~ 150ºC
 Encapsulado: 16DIP
 Contador binario sincrónico de 4 bits
 Conteo reversible (ascendente/descendente – up/down)
 Puede ser programado ó precargado (preset). Esta función también
permite utilizar el contador como divisor por módulo-N
 Entrada de clear independiente
 Conteo por flanco de subida
 Múltiples unidades pueden ser conectadas en cascada fácilmente
 Tecnología: TTL Low Schottky (LS)
 Voltaje de alimentación: 4.75 V a 5.25 V
 Encapsulado: PDIP 16 pine
