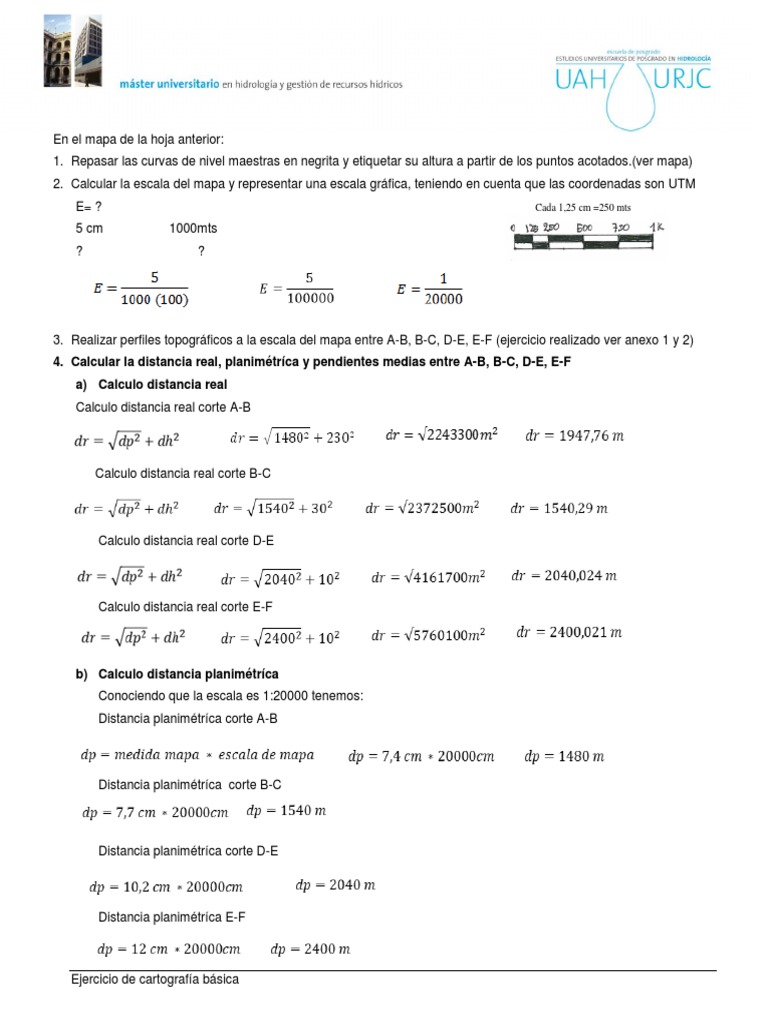

En el mapa de la hoja anterior:

1. Repasar las curvas de nivel maestras en negrita y etiquetar su altura a partir de los puntos acotados.(ver mapa)
2. Calcular la escala del mapa y representar una escala gráfica, teniendo en cuenta que las coordenadas son UTM
E= ? Cada 1,25 cm =250 mts

5 cm 1000mts
? ?

3. Realizar perfiles topográficos a la escala del mapa entre A-B, B-C, D-E, E-F (ejercicio realizado ver anexo 1 y 2)
4. Calcular la distancia real, planimétríca y pendientes medias entre A-B, B-C, D-E, E-F
a) Calculo distancia real
Calculo distancia real corte A-B

Calculo distancia real corte B-C

Calculo distancia real corte D-E

Calculo distancia real corte E-F

b) Calculo distancia planimétríca

Conociendo que la escala es 1:20000 tenemos:
Distancia planimétríca corte A-B

Distancia planimétríca corte B-C

Distancia planimétríca corte D-E

Distancia planimétríca E-F

Ejercicio de cartografía básica

 c) Cálculo pendientes medias
Para el cálculo de pendiente utilizaremos

Para el corte A-B

Para el corte B-C

Para el corte D-E

Para el corte E-F

5. Dibujar la red hidrográfica principal y sus tributarios indicando la dirección del flujo (ver mapa)
6. Sobre el proyecto de la presa (a”-a”): pintar la extensión máxima de agua embalsada (ver mapa) y calcular el área
que ocupa.
a) Pintar la extensión máxima de agua embalsada

Ejercicio de cartografía básica

 b) Calcular el área que ocupa
Método de la cuadricula
26 cuadros enteros
4 cuadros fraccionados
4/2=2
26+2=28 cm²
Escala del mapa 1.20.000
1cm=200mts
A= 28 cm² * (200m)²
A= 28 cm² * 40.000 m²
A= 1120.000 m²
La hectárea es igual a 10.000 m²
A= 120.000 m²/10.000 m²
A= 112 Ha.
7. Calcular el volumen máximo de agua embalsada a partir de las curvas y su equidistancia.
Para el cálculo del volumen total, vamos a calcular por secciones:

a) Para el cálculo del volumen 1, tenemos

Diferencia de altura de 30m
Tenemos 3 cuadros enteros
1 cuadro fraccionado
1/2= 0,5
3+0,5=3,5 cm²
Escala del mapa 1:20.000
1cm=200mts
A= 3.5 cm² * (200m)²
A= 3.5 cm² * 40.000m²
A= 140.000 m²
V1= A* dh
V1= 140.000 m² * 30 m
V1= 4.200.000 m³

b) Para el cálculo del volumen 2, tenemos

Diferencia de altura de 50m
Tenemos 7 cuadros enteros
4 cuadro fraccionado
4/2= 2
7+2= 9 cm²
Escala del mapa 1:20.000
1cm=200mts
A= 9 cm² * (200m)²
A= 9 cm² * 40.000m²
A= 360.000 m²
V2= A* dh
V2= 360.000 m² * 50 m
V2= 18.000.000 m³

Ejercicio de cartografía básica

 c) Para el cálculo del volumen 3, tenemos:
Diferencia de altura de 50m
Tenemos 15 cuadros enteros
3 cuadro fraccionado
3/2= 1,5
15+1,5=16,5 cm²
Escala del mapa 1:20.000
1cm=200mts
A= 16.5 cm² * (200m)²
A= 16.5 cm² * 40.000m²
A= 660.000 m²
V3= A* dh
V3= 660.000 m² * 50 m
V3= 33.000.000 m³

Realizando la sumatoria de volúmenes.

Vt= V1+V2+V3
Vt= 4.200.000 m³+18.000.000 m³+ 33.000.000 m³
Vt= 55.200.000 m³

Si esto lo hacemos entre hectómetros tendríamos:

Vt= 55.200.000 m³ / 1.000.000 m³

Vt= 55.2 hm³

EJERCICIO 2: Escalas

1. Representar a escala 1:500 una casa rectangular de 40 m de largo por 30 de ancho.

8cm = 40m
6cm = 30m

2. ¿Cuál es la dimensión real de una parcela que se representa en un mapa 1:2.000 mide 3,8 cm y 6,5 cm?

Para 3,8 cm = 17 mts y, para 6,5 cm = 130 mts

3. ¿Cuál es la distancia que hay en el terreno entre dos puntos cuya separación en un mapa 1.10.000 es de
4,45 cm? ¿y si el mapa fuera de escala 1:250.000?

4.5 cm a escla 1:10.000 sería de 450 mts. 4.5 cm a escala 1:250.000 sería de 11.250 mts.

Ejercicio de cartografía básica

 4. Construir una escala gráfica de un mapa 1:2.500 que mida 4 cm y tenga dos divisiones

0m 50 m 100 m

5. Indicar el valor numérico de estas escalas

Las escalas numéricas son las siguientes:
a) 1:10.000
b) 1:20.000
c) 1:1.000.000
d) 1.100.000
