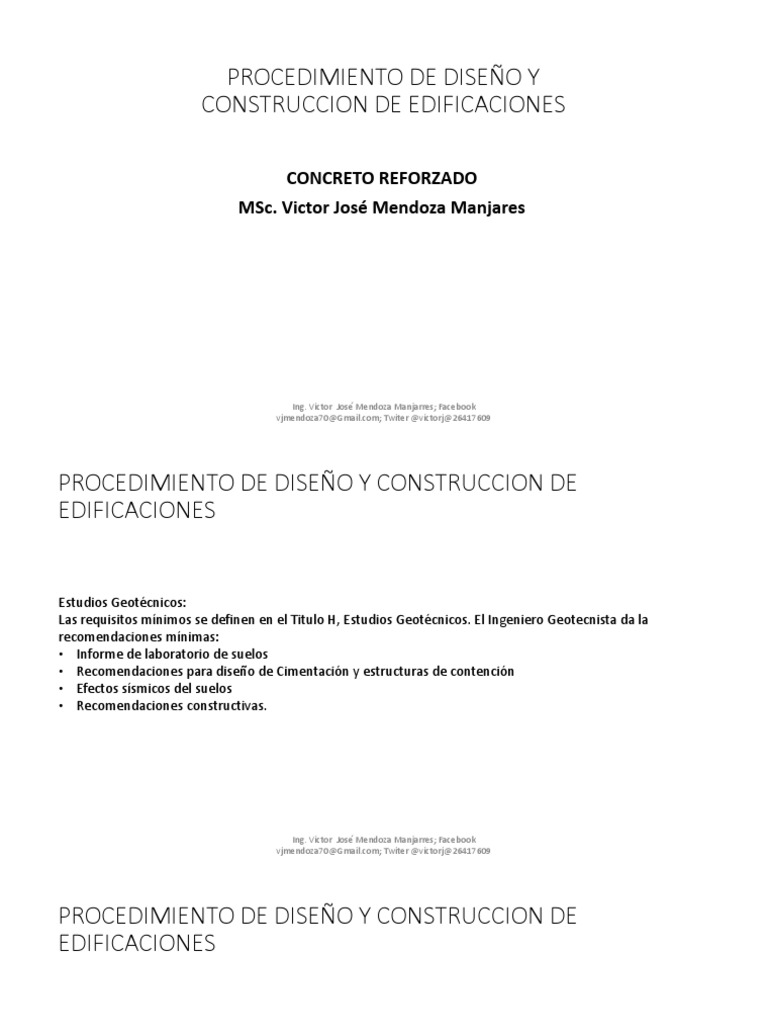

PROCEDIMIENTO DE DISEÑO Y

CONSTRUCCION DE EDIFICACIONES

CONCRETO REFORZADO
MSc. Victor José Mendoza Manjares

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES

Estudios Geotécnicos:
Las requisitos mínimos se definen en el Titulo H, Estudios Geotécnicos. El Ingeniero Geotecnista da la
recomendaciones mínimas:
• Informe de laboratorio de suelos
• Recomendaciones para diseño de Cimentación y estructuras de contención
• Efectos sísmicos del suelos
• Recomendaciones constructivas.

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES

Diseño Arquitectónico:
Las requisitos mínimos del proyecto arquitectónico:
• Norma Urbana Vigente
• Requisitos del Titulo J y K
• Definir Grupo de uso Según A.2. NSR 10
• Grado de Desempeño de los elementos no estructurales, según A.9. NSR 10
• Diseño Sísmico de los elementos no estructurales.

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES

Diseño Estructural:
Las requisitos mínimos del proyecto Estructural:
• Edificaciones con resistencia y rigidez para soportar las cargas mínimas exigidas en la NSR 10.
• Procedimiento de diseño estructural para edificaciones nuevas y existentes. (Tabla A.1.3-1).

Paso 1. Predimensionamiento y Coordinación con otros profesionales.

Trabajo interdisciplinario con participación de Geotécnistas, Arquitectos, Estructural se predimensiona
edificación con criterios de los diferentes profesionales y se obtiene cargas muertas y Vivas.

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Recomendemos
pilotes para
Paso 1. Predimensionamiento y Coordinación con otros profesionales.
Un luz de 30 m
????

Participemos todos, es
inicio de una buena Pasemos toda
planeación. la tubería por la
mitad de la viga
Cada uno aporte en su
área de conocimiento

Complicada la
vaina, mejor
Ing. Victor José Mendoza Manjarres; Facebook
hablemosvjmendoza70@Gmail.com;
todos Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 2. Evaluación Solicitaciones definitivas.
Cargas vivas Titulo B,
De acuerdo al uso de la edificación

Cargas Muertas: Entrepiso, acabados, muros, vigas, elementos verticales, fachadas.

Carga de Vientos: depende ubicación, importancia, exposición, altura de la

edificación (Titulo B.6)

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 3. Obtención de Amenaza Sísmica coeficientes Aa y Av.

APENDICE A-4
Todos los municipios de Colombia
Ing. Victor José Mendoza Manjarres; Facebook
vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 4. Movimientos sísmicos de Diseño: es necesario conocer el tipo de suelo y la
importancia de la edificación

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 4. Movimientos sísmicos de Diseño: es necesario conocer el tipo de suelo y la
importancia de la edificación

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 4. Movimientos sísmicos de Diseño: es necesario conocer el tipo de suelo y la
importancia de la edificación

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 4. Movimientos sísmicos de Diseño: es necesario conocer el tipo de suelo y la
importancia de la edificación

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 5. Sistema Estructural y material empleado. La NSR 10 define cuatro sistemas
estructurales (son los que soportan la carga sísmica)
• Muro de Carga
• Sistema combinado
• Sistema de Pórticos
• Sistema Dual.

Se dan limitaciones de acuerdo a la localización de la edificación, tipo de material,

capacidad de disipación de energía DMI, DMO, DES.

Las limitaciones se definen en el numeral A.3 de la NSR 10

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 5. Sistema Estructural y material empleado. La NSR 10 define cuatro sistemas
estructurales (son los que soportan la carga sísmica)
• Muro de Carga
Cargas verticales asumidas por muros de carga, cargas laterales por muros
estructurales, no dispone de pórtico completo. (Tabla A.3-1)

• Sistema combinado
Pórtico esencialmente completo, combinado con muros estructurales. (Tabla A.3-2)

• Sistema pórtico resistente a Momentos.

Columnas y vigas que resisten las carga verticales y laterales. (Tabla A.3-3)

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 5. Sistema Estructural y material empleado. La NSR 10 define cuatro sistemas
estructurales (son los que soportan la carga sísmica)
• Sistema Dual
Es un sistema combinado que debe cumplir con los requisitos de A.3.2.1.4

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 5. Sistema Estructural y material empleado. La NSR 10 define cuatro sistemas

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 5. Sistema Estructural y material empleado. Materiales

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 5. Capacidad de Disipación de Energía

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 5. Capacidad de Disipación de Energía

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 5. Sistema Permitido

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 5. Sistema Permitido

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 5. Sistema Permitido

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 5. Sistema Permitido

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 5. Sistema Permitido

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 6. Grado de Irregularidad y Procedimiento de Análisis.
• Fuerza Horizontal Equivalente.
• Análisis Dinámico
Depende de lo regular o irregularidad de la edificación en planta y altura, también de
la redundancia, definido en A.3 de la NSR 10.

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 6. Grado de Irregularidad y Procedimiento de Análisis.

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 6. Grado de Irregularidad y Procedimiento de Análisis.

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 6. Grado de Irregularidad y Procedimiento de Análisis.

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 6. Grado de Irregularidad y Procedimiento de Análisis.

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 6. Grado de Irregularidad y Procedimiento de Análisis.

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 6. Grado de Irregularidad y Procedimiento de Análisis.

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 7. Calculo de la Fuerza Sísmica.

Con los paso 3, 4 y 5 y el peso de la edificación

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 7. Calculo de la Fuerza Sísmica.

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 8. Análisis Sísmico
Para determinar los movimientos horizontales máximos, se emplea la Fuerza Sísmica
sin dividir por R

Paso 9. Calculo de los Desplazamientos Horizontales.

Con la fuerza sísmica se determinan los desplazamientos máximos laterales y se
calculan las derivas de piso

Paso 10. Verificación de Derivas: no deben exceder lo definido en A.6

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 10. Verificación de Derivas: no deben exceder lo definido en A.6

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 10. Verificación de Derivas: no deben exceder lo definido en A.6

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 10. Verificación de Derivas: no deben exceder lo definido en A.6

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 11. Combinaciones de las diferentes Solicitaciones
Calculo de las fuerzas internas con las combinaciones que apliquen de acuerdo al
tipo del material empleado; la fuerza sísmica se divide por R.

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 12. Diseño de los Elementos Estructurales.
Se diseñan con las fuerzas internas, con el tipo de material y depende de la
capacidad de disipación de energía.

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 12. Diseño de los Elementos Estructurales. (Cimentación)
Se diseñan con las fuerzas internas, obtenidas de las cargas ultimas del paso 11 y la
fuerza sísmica dividida por R.
Cumplir requisitos del titulo H.

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 12. Diseño de los Elementos Estructurales. (Cimentación)
Para obtener los esfuerzos sobre el suelo se emplean combinaciones de esfuerzo de
trabajo

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
PROCEDIMIENTO DE DISEÑO Y CONSTRUCCION DE
EDIFICACIONES
Paso 12.1. Diseño de los Elementos no Estructurales.
Cumplir los requisitos de A.9

Ing. Victor José Mendoza Manjarres; Facebook

vjmendoza70@Gmail.com; Twiter @victorj@26417609
