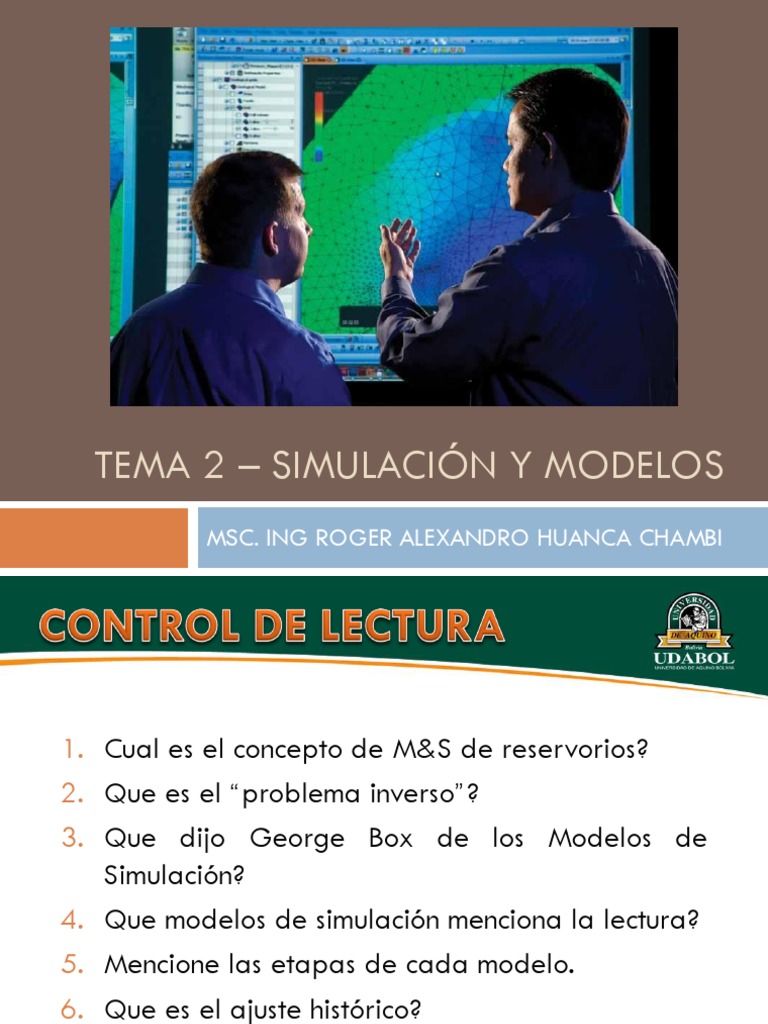

TEMA 2 – SIMULACIÓN Y MODELOS

MSC. ING ROGER ALEXANDRO HUANCA CHAMBI

1. Cual es el concepto de M&S de reservorios?
2. Que es el “problema inverso”?
3. Que dijo George Box de los Modelos de
Simulación?
4. Que modelos de simulación menciona la lectura?
5. Mencione las etapas de cada modelo.
6. Que es el ajuste histórico?
7. Que es el efecto “IKEA”?
INTRODUCCIÓN
INTRODUCCIÓN
INTRODUCCIÓN
INTRODUCCIÓN
 La ingeniería de yacimientos tiene como objetivos
fundamentales la estimación de los hidrocarburos originales
en los yacimientos, la determinación de las reservas y la
predicción de las tasas de recuperación de los yacimientos.
 Para estimar las reservas, primero es necesario estimar los
volúmenes de fluidos in situ, lo cual puede lograrse mediante
el uso de información geológica, análisis de núcleos, registros
eléctricos, etc. También las reservas se pueden estimar
estudiando el comportamiento de las presiones y de los
volúmenes de fluidos en el yacimiento, usando varias técnicas
de simulación. Estas técnicas permitan establecer los
mecanismos de producción y su cuantificación con lo cual se
estima el factor de recobro aplicable al yacimiento para
obtener, finalmente, las reservas.
INTRODUCCIÓN
 Para estimar las tasas de recuperación, de nuevo
se utilizan técnicas adecuadas para extrapolar el
comportamiento futuro del campo bajo diferentes
condiciones de operaciones de producción.
 La simulación de yacimientos, es el proceso de
inferir el comportamiento real a partir del
comportamiento de un modelo. Los modelos pueden
ser físicos, tales como modelos a escala de
laboratorio, o matemáticos.
INTRODUCCION
 Un modelo matemático de un sistema físico es un
conjunto de ecuaciones de conservación de masa y/o
energía que se cree describen adecuadamente los
procesos que tienen lugar en los sistemas bajo estudio
(pozo, yacimiento, campo, etc.).
 Así, han estado disponibles varias técnicas de
simulación en la industria por varios años. Ellas
difieren en el grado de sofisticación y complicación
dependiendo de las diferentes aplicaciones.
INTRODUCCION
 Las curvas de declinación son gráficos de tasa de
producción vs. tiempo o producción acumulada en una
variedad de escala de coordenadas. Usualmente se
traza una línea recta a través de estas observaciones y
se extrapola para dar el ultimo recobro y la tasa de
recuperación. Las curvas de declinación solamente
usan esta información y prestan relativamente poca
importancia a otros datos de yacimientos como presión,
geología o petrofísica.
 Un cambio en el modo de operación del campo podría
cambiar la pendiente de declinación de la curva y
esto constituye uno de los puntos débiles de esta
técnica.
INTRODUCCION
 En estudios de balance de materiales, el comportamiento de P-V
supone una permeabilidad finita para todo el yacimiento.
Suponiendo un volumen poral originalmente en sitio a partir de
cálculos volumétricos, se permite que la presión decline siguiendo la
tasa de vaciamiento del yacimiento. Esta declinación se ajusta en
función del comportamiento de la presión observado y, si es
necesario, la cifra del POES se modifica hasta lograr el ajuste. En
presencia de un empuje por agua, se incluyen variables adicionales
que permiten el influjo de agua por relaciones matemáticas
conocidas tal como la técnica de Hurst y Van Everdingen.
 Se han empleado otros modelos o técnicas con el propósito de
estudiar los desplazamientos de fluidos tales como la de Buckley –
Leverett que permite variación de movilidad debido a cambios de
saturación y efectos de permeabilidad relativa o como los modelos
de Stiles y Dikstra – Parsons aplicables en yacimientos
estratificados.
INTRODUCCION
 Finalmente tenemos los modelos numéricos de simulación, como un
conjunto de programas de computación que usan métodos numéricos
para obtener una solución aproximada del modelo matemático. En
estos casos el yacimiento es visualizado como un conjunto de
regiones o bloques que representan volúmenes discretos de una
malla en que se ha subdividido el yacimiento. Estos métodos
numéricos son necesarios debido a que las ecuaciones en derivadas
parciales del modelo matemático representan:
 Heterogeneidad y anisotropía del yacimiento (permeabilidad y
porosidad variables y geometría irregular).
 Sin linealidad de permeabilidades relativas y presión capilar con
relación a saturaciones.
 Sin linealidad en las propiedades PVT de fluidos como función de
presión, composición y temperatura. Dada la gran cantidad de cálculo
asociado con la solución, el uso de computadoras es imprescindible.
INTRODUCCION
 Los métodos numéricos son extremadamente
generales en su aplicación y han probado ser
altamente satisfactorios para obtener soluciones
bajo condiciones complejas de yacimiento. Esto hace
de los modelos numéricos de simulación la técnica
más compleja y flexible disponible para el
ingeniero de yacimientos.
1. OBJETIVOS DE LA SIMULACION
1. Predecir el comportamiento de los yacimientos sometidos a
diferentes esquemas de producción, lo cual es de gran
ayuda en la selección de las condiciones óptimas de
explotación.
2. Pronosticar dónde y cuando perforar los pozos.
3. Observar el comportamiento de producción de futuras
recompletaciones.
4. Determinar cual es el mejor esquema de recuperación
adicional para el yacimiento, número de pozos inyectores,
inyección por arreglos, tasas de inyección y producción.
5. Determinar cuál es el mejor esquema de completación de
pozos en un yacimiento (selectivo/doble).
6. Conocer qué tan sellantes son las fallas y las barreras de
permeabilidad observadas.
2. CONCEPTOS BÁSICOS
 MODELO DINÁMICO
 Es construir un modelo, que permita reproducir el
comportamiento de presión y producción de los fluidos
presentes en el yacimiento, con la finalidad de poder
analizar los diferentes esquemas de explotación,
permitiendo el desarrollo óptimo de las reservas.
 La simulación comprende principalmente de los fundamentos
matemáticos como las ecuaciones de flujo de fluidos a
través del medio poroso, las cuales son Ley de la
Conservación de la Masa y la Ley de Darcy.
 Generalmente estas ecuaciones son no lineales y la
solución numérica es la única posible, lo cual implica el uso
de computadores.
2. CONCEPTOS BÁSICOS
 MODELO ESTÁTICO
 Se refiere a la construcción y operación de un modelo
que incorpore toda la información disponible, producto de
la ejecución de estudios integrados de yacimientos.
 Representar los mecanismos de producción activos en los
yacimientos, así como las principales características
geológicas que permitan reproducir adecuadamente el
movimiento de los fluidos en el yacimiento.
 Obteniendo un modelo de predicción confiable que
considere los aportes de las diferentes disciplinas
involucradas (yacimientos, geología, petrofísica, geofísica y
sedimentología).
 Producto de la continua interacción multidisciplinaria
durante la ejecución del estudio.
3. APLICACIONES DE LA SIMULACIÓN DE YACIMIENTOS

 La aplicación válida de la simulación de

yacimientos generalmente toma en cuenta los
siguientes aspectos:

 Planificación de escenarios de desarrollo.

 Esquemas de producción y estimación de reservas.
 Seguimiento del yacimiento.
 Distribución de la producción.
3. APLICACIONES DE LA SIMULACIÓN DE YACIMIENTOS

 Planificación de escenarios de desarrollo:

 La planificación de escenarios incluye los pasos que se
deben ejecutar para obtener las reservas del yacimiento.
 Los estudios de simulación de yacimientos se pueden conducir
desde una etapa muy temprana del desarrollo, como una
continuación de las aplicaciones de las técnicas clásicas sencillas.
 En la medida en que la planificación del desarrollo progresa, se
van utilizando o construyendo modelos mas complicados.
 La incorporación de nueva información conduce a tomar mejores
decisiones para determinar y cuantificar la incertidumbre de los
parámetros claves de los yacimientos. Estos modelos serán
extremadamente útiles al modificar los esquemas de desarrollo si
así lo demandan las nuevas condiciones.
3. APLICACIONES DE LA SIMULACIÓN DE YACIMIENTOS

 Esquemas de producción y estimación de reservas:

 Entre las tareas mas importantes del ingeniero de
yacimientos están las de estimar los futuros perfiles de
producción y las reservas. Estas cifras se requieren con
mucha frecuencia para los análisis económicos, las
evaluaciones de campo y también para atender las
disposiciones legales y reguladoras.
 Es necesario tener disponible un rango de esquemas de
producción para cubrir el rango de las incertidumbres
en los parámetros críticos y en las alternativas de
desarrollo. Un modelo de simulación de yacimientos es
ideal para generar tales esquemas.
3. APLICACIONES DE LA SIMULACIÓN DE YACIMIENTOS

 Seguimiento del yacimiento:

 Los modelos de simulación están reconocidos como la
herramienta más importante para la evaluación de los
esquemas de explotación. En esta área se incluyen
perforación, estrategias de producción e inyección,
justificación de reparaciones, estimulaciones, perforación
horizontal y recuperación adicional.
 Un modelo de simulación detallado se puede usar para
obtener y evaluar rápidamente las bondades de
cualquiera de estas alternativas. Con el ajuste de historia
se puede mantener actualizado el modelo, de tal manera
que el monitoreo del yacimiento puede ser continuamente
ajustado para tomar en cuenta los cambios en los datos de
campo.
3. APLICACIONES DE LA SIMULACIÓN DE YACIMIENTOS

 Distribución de la producción:
 Muchos campos que contienen sus yacimientos agrupados
verticalmente presentan, por lo general, problemas de
distribución de producción, al tener los pozos completados
en algunos de ellos. Esta política de explotación de campo
pudiera contra venir el esquema de explotación de un
yacimiento en particular al no disponer de los pozos
necesarios para su explotación optima.
 Estos problemas de competencia de producción de
yacimientos que comparten los mismos pozos pueden ser
adecuadamente tratados con modelos de simulación
conceptualizados para tales fines.
4. ETAPAS DE LA SIMULACIÓN DE YACIMIENTOS
4. ETAPAS DE LA SIMULACIÓN DE YACIMIENTOS

 ADQUISICIÓN, REVISIÓN, VALIDACIÓN DE LA DATA:

 Data estática:
 Análisis de Núcleos convencionales y especiales.
 Registros de pozos y interpretación sísmica.
 Evaluación petrofísica.
 Análisis PVT.
 Data dinámica:
 Información de producción e inyección de los pozos
 Información de presión.
 Data de pozos del yacimiento:
 Fecha de completaciones.
 Apertura y cierre de pozos.
 Cambio de zonas.
 Espesor del Cañoneo.
4. ETAPAS DE LA SIMULACIÓN DE YACIMIENTOS

 DISEÑO DEL MODELO: El diseño del modelo requiere

considerar los siguientes elementos:
 Malla y número de dimensiones: Tipos de modelos: se
pueden clasificar en orden de costos y complejidad
como sigue:
 Modelo Tanque (cero dimensiones)
 Modelo 1D
 Modelo 2D ( x-y, radiales)
 Modelo 3D (x-y-z , radiales)
4. ETAPAS DE LA SIMULACIÓN DE YACIMIENTOS

 Fluidos presentes y número de fases

 Simuladores de petróleo negro (Black Oil): Pueden
modelar el flujo de agua, petróleo y gas, tomando en
cuenta variaciones de la solubilidad del gas en el
petróleo en función de la Presión.
 Simuladores del tipo composicional: Caracterizan al crudo
como una mezcla de n componentes con las propiedades
del gas.
 Simuladores Térmicos: Pueden modelar recuperación por
inyección de fluidos calientes por ejemplo: Inyección de
Vapor.
 Simuladores Químicos: Permiten modelar procesos de
inyección de surfactantes y polímeros
4. ETAPAS DE LA SIMULACIÓN DE YACIMIENTOS

 Heterogeneidad del yacimiento: Es importante

porque si tenemos variaciones de las propiedades
de las rocas, porosidad, K. de esto dependerá el
número de celdas o bloques del modelo (tamaño
de la malla).

 Pozos: Son especificados estableciendo su tasa de

producción o presión de fondo (igualmente para
los inyectores). Establecer tamaños de bloques que
incluyan solo un pozo por bloque.
4. ETAPAS DE LA SIMULACIÓN DE YACIMIENTOS

 INICIALIZACIÓN

 Verificar el POES/GOES.
 Verificar datos PVT.
 Verificar tamaño de la capa de gas.
 Verificar tamaño del acuífero.
 Verificar la presiones iniciales.
 Verificar profundidades de CAP, CGP.
4. ETAPAS DE LA SIMULACIÓN DE YACIMIENTOS

 COTEJO DEL MODELO: Variables más frecuentes

para cotejar (Yacimiento/pozo):
 Cotejo de presión promedio.
 Cotejo de la RGP.
 Variables a Ajustar:
 Distribución del volumen poroso.
 Tamaño y permeabilidad del acuífero.
 Compresibilidades de los fluidos y de la roca.
 Existencia de fallas sellantes.
 Permeabilidades relativas.
 Viscosidad de los fluidos.
 Trasmisibilidades en los bloques.
4. ETAPAS DE LA SIMULACIÓN DE YACIMIENTOS

 PREDICCION
 Caso base (esquema actual).

 Sensibilidades al caso base (RGP, perforación

adicional).
 Existe Recuperación secundaria? (Evaluar factibilidad
de inyectar agua o gas, Efectuar sensibilidades
inyección/producción, perforación adicional,
interespaciada, tasa inyección Optima).
 Documentar aplicación y resultados del proceso.

 Preparar Plan Operacional.

5. REPRESENTACIÓN GEOMÉTRICA DEL
YACIMIENTO

 La descripción geométrica del yacimiento puede

ser de cero, una, dos o tres dimensiones, en
coordenadas radiales o rectangulares.
 El número de dimensiones y bloques en una
simulación dependerán de:
 Los niveles de detalles y exactitud deseados en el
comportamiento del yacimiento.
 Las fuerzas del yacimiento que serán aproximadas por
el modelo.
 Los recursos disponibles para realizar el estudio
(tiempo, fuerza hombre, equipos).
5.1. MODELOS CERO DIMENSIONES

 El modelo mas simple es el de cero dimensiones o de una

celda que es básicamente un balance de materiales. El balance de
materiales se usa normalmente para estimar fluidos inicialmente en
sitio o la presión del yacimiento. Este tipo de modelo supone que
todas las condiciones del yacimiento tienen un valor único para una
presión promedia y que el sistema completo esta en condiciones de
equilibrio. Este modelo es muy útil al comienzo del estudio para
realizar revisiones rápidas de consistencias de datos como PVT,
restricciones de pozos, etc.
5.2. MODELOS DE UNA DIMENSION

 En los modelos de una dimensión la orientación de los

bloques puede ser horizontal, vertical o con cierto ángulo de
inclinación. Estos modelos dan una buena representación del
movimiento de fluidos globalmente, y también la distribución
promedia de las presiones.
 Los modelos 1-D son útiles cuando el espesor del yacimiento, h, es
pequeño en comparación con su longitud. El petróleo se drena por
un sistema de pozos casi equidistantemente espaciados o sea
formando filas paralelas al contacto agua-petróleo y los efectos de
conificación se desprecia. En muchos casos, los modelos 1-D son
representaciones pobres.
5.3. MODELOS DE DOS DIMENSION

 Para modelar la eficiencia de barrido de un fluido desplazante es

necesario utilizar modelos 2-D. este puede ser un modelo radial, un
modelo transversal para simular conificación y segregación
gravitacional, o un modelo areal para simular efectos de barrido.
 El modelo 2-D radial es útil para determinar la tasa critica de
producción a la cual ocurrirá conificación, para predecir el
comportamiento futuro de un pozo conificado y para evaluar los
efectos de barreras de lutitas o permeabilidad vertical baja.
5.4. MODELOS DE TRES DIMENSIONES

 Estos modelos pueden tomar en cuenta casi todas las fuerzas

presentes en el yacimiento. Consideran los efectos de barridos
areales y gravitacionales. Sin embargo, pueden ser muy difíciles
para modelar fenómenos locales (tales como conificación) donde se
requieren bloques muy pequeños para una representación
adecuada. Los modelos 3-D radiales son una generalización del 2-D
radial, en el cual se pueden tomar en cuenta penetración parcial
del pozo en la arena productora y cañoneo parcial, así como
cualquier otro parámetro que dependa de la profundidad.
6. SIMULACIÓN NUMÉRICA
 Se divide en:
 PetróleoNegro (black oil)
 Composicional

 Térmico

 Fracturado
6.1. Petróleo Negro (Black Oil)
 Se usan tres ecuaciones para expresar la conservación
de masa de los tres componentes (agua, petróleo y gas
en cada bloque), no se considera la solubilidad del gas
y petróleo en el agua, ni existencia de petróleo en la
fase gaseosa la solubilidad del gas en el petróleo es
función de presión, no se considera la existencia de
agua en la fase de gas o petróleo. Son útiles en
simulaciones de procesos de inyección de agua o gas
inmiscible donde no se esperan cambios en la
composición de fluidos. Pueden modelar el flujo de
agua, petróleo y gas, tomando en cuenta variaciones
de la solubilidad del gas en el petróleo en función de
la Presión.
6.2. Composicional
 Trata todos los componentes excepto el agua como si
estuviesen presentes en las fases de gas y petróleo,
sobre la base de las leyes termodinámica de equilibrio
(el equilibrio es determinado mediante valores k, que
son función de presión, temperatura y composición), y
consisten de nc ecuaciones en cada bloque, donde nc es
el numero de componentes. Utiliza ecuaciones de
estado para simular procesos donde se esperan
cambios en la composición de los fluidos, permitiendo
simular los mecanismos de un proceso miscible de
inyección de gas, vaporización e hinchamiento de
petróleo, condensación del gas.
6.3. Térmico
 Es similar al composicional y usa nc+1 ecuaciones, que
expresan la conservación de la masa (difusividad)
para los nc componentes y una ecuación (difusión) para
la conservación de la energía. Los modelos de petróleo
negro y composicionales simulan flujo isotérmico y no
requieren la ecuación de energía. Útil para la
optimización de recobros en procesos térmicos
(espaciamientos, tipos de arreglo, tasa de
inyección/producción, toneladas a usar en cada ciclo
de inyección alternada de vapor, etc.) y predicciones
de campo o de cotejo de datos de laboratorio.
6.4. Fracturado
 Considera sistemas de doble porosidad y/o doble
permeabilidad para modelar las características
(caracterizar) de las fracturas y de la matriz de la
roca en el yacimiento.
8. TIPOS DE MALLA
 Dos tipos de mallas son generalmente usadas:


 Mallas regulares: Tienen espaciamiento uniforme

en la dirección x,y
 Mallas irregulares: Tiene espaciamiento no
uniforme en la dirección x,y
9. MALLADO
 BLOCK CENTER: La geometría Block Center requiere para cada
celda un tope y el tamaño en dirección x,y,z. Los parámetros son
calculados en el centro de la celda o bloque.
 CORNER POINT: La geometría Corner Point esta basada en
líneas de coordenadas y las profundidades a la que estén las
esquinas de la malla. Las coordenadas X,Y,Z de un punto arriba
y un punto debajo de la malla define una línea coordenada, las
celdas son definidas por la unión de las esquinas de las mismas
y la elevación es definida con respecto a las líneas coordenadas.
9. MALLADO
CONSERVACION DE MATERIA

 Volumen de control para flujo 1D en coordenadas rectangulares.

CONSERVACION DE MATERIA
 Para flujo de una fase en una sola dimensión
CONSERVACION DE MATERIA
 Para una fase flujo tridimensional
CONSERVACION DE MATERIA
 Para una fase flujo tridimensional
GRACIAS POR SU ATENCIÓN
