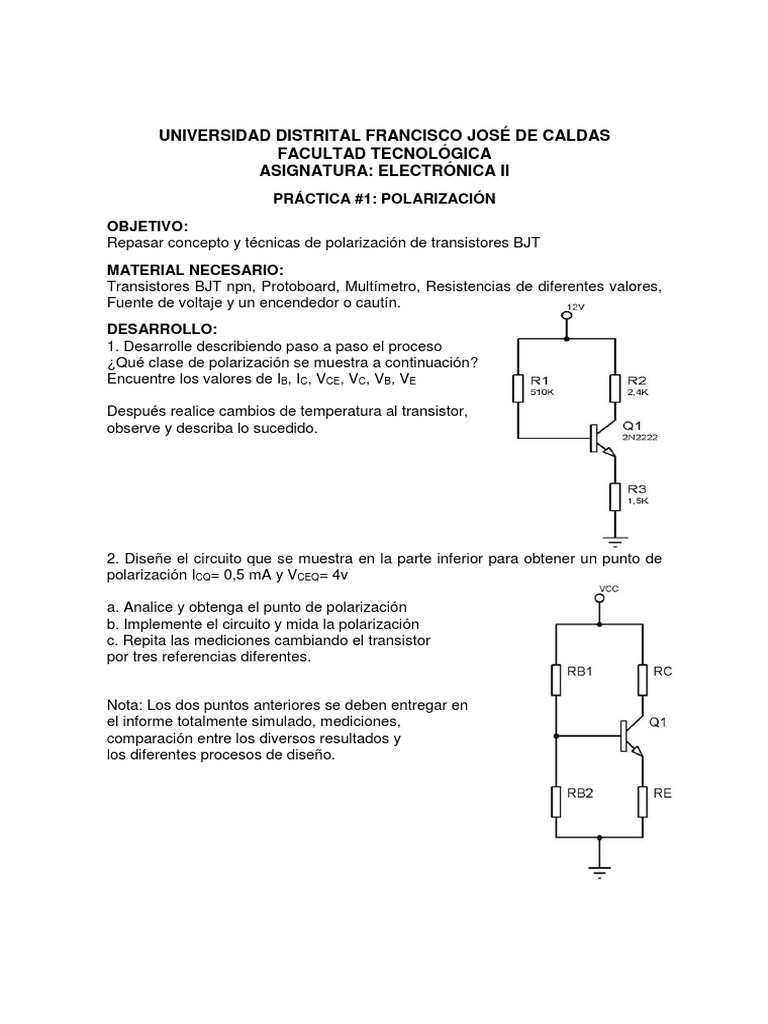

UNIVERSIDAD DISTRITAL FRANCISCO JOSÉ DE CALDAS

FACULTAD TECNOLÓGICA
ASIGNATURA: ELECTRÓNICA II
PRÁCTICA #1: POLARIZACIÓN
OBJETIVO:
Repasar concepto y técnicas de polarización de transistores BJT
MATERIAL NECESARIO:
Transistores BJT npn, Protoboard, Multímetro, Resistencias de diferentes valores,
Fuente de voltaje y un encendedor o cautín.
DESARROLLO:
1. Desarrolle describiendo paso a paso el proceso
¿Qué clase de polarización se muestra a continuación?
Encuentre los valores de IB, IC, VCE, VC, VB, VE

Después realice cambios de temperatura al transistor,

observe y describa lo sucedido.

2. Diseñe el circuito que se muestra en la parte inferior para obtener un punto de

polarización ICQ= 0,5 mA y VCEQ= 4v

a. Analice y obtenga el punto de polarización

b. Implemente el circuito y mida la polarización
c. Repita las mediciones cambiando el transistor
por tres referencias diferentes.

Nota: Los dos puntos anteriores se deben entregar en

el informe totalmente simulado, mediciones,
comparación entre los diversos resultados y
los diferentes procesos de diseño.
