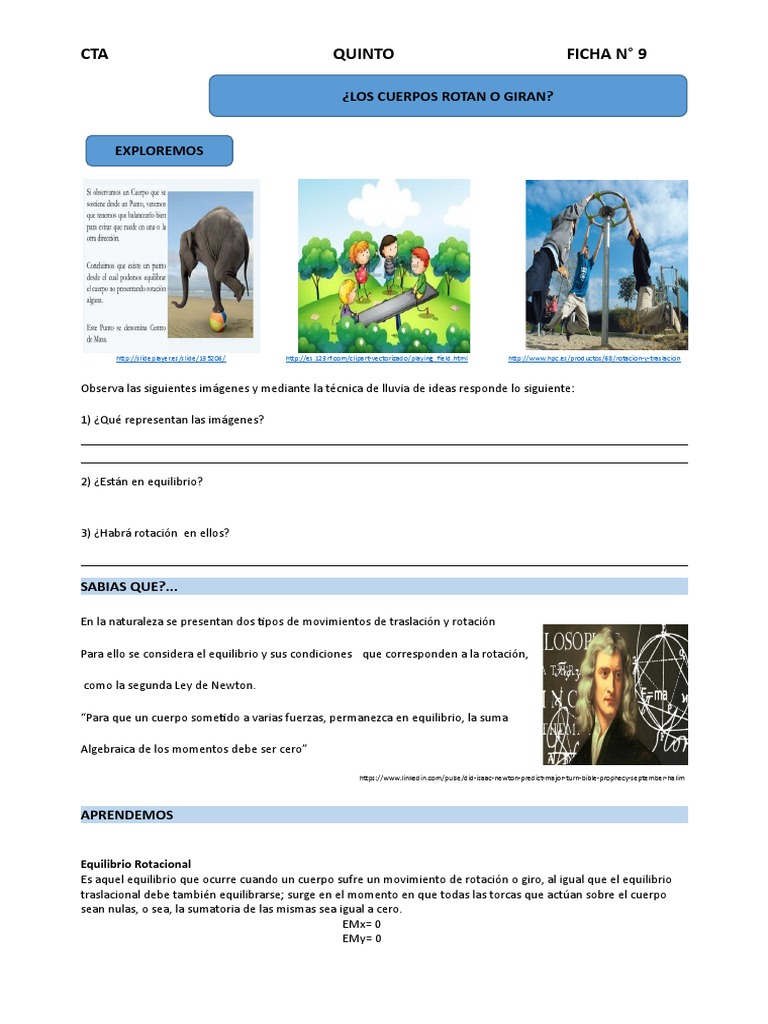

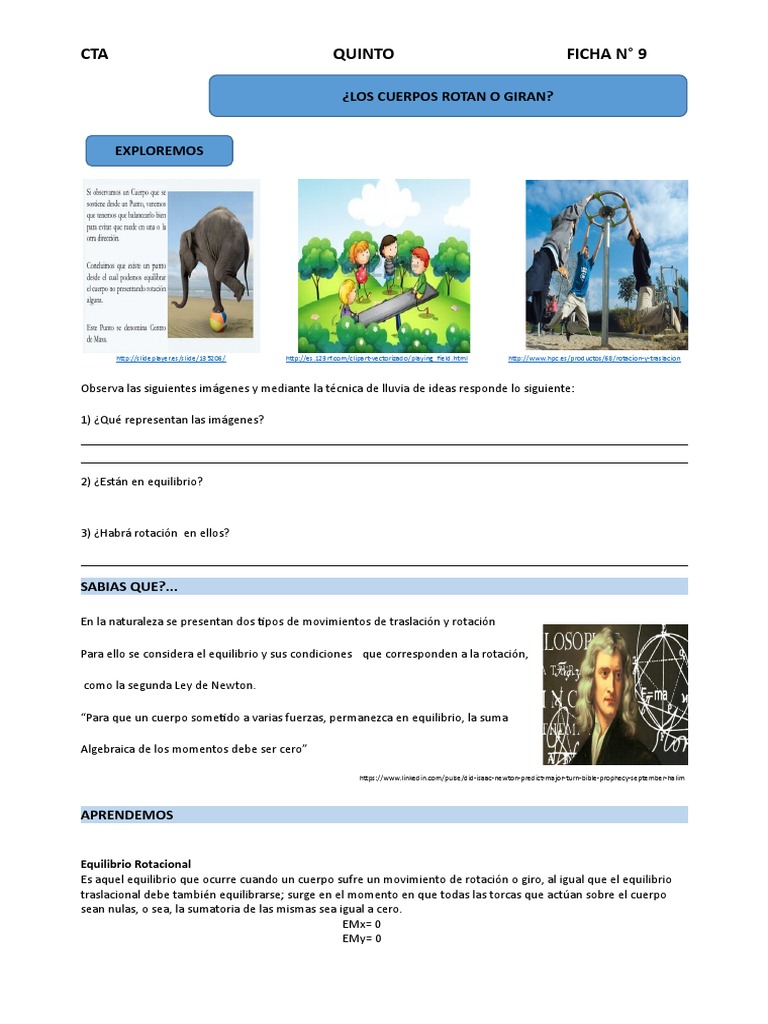

CTA QUINTO FICHA N° 9

¿LOS CUERPOS ROTAN O GIRAN?

EXPLOREMOS

http://slideplayer.es/slide/135206/ http://es.123rf.com/clipart-vectorizado/playing_field.html http://www.hpc.es/productos/68/rotacion-y-traslacion

Observa las siguientes imágenes y mediante la técnica de lluvia de ideas responde lo siguiente:

1) ¿Qué representan las imágenes?

2) ¿Están en equilibrio?

3) ¿Habrá rotación en ellos?

SABIAS QUE?...

En la naturaleza se presentan dos tipos de movimientos de traslación y rotación

Para ello se considera el equilibrio y sus condiciones que corresponden a la rotación,

como la segunda Ley de Newton.

“Para que un cuerpo sometido a varias fuerzas, permanezca en equilibrio, la suma

Algebraica de los momentos debe ser cero”

https://www.linkedin.com/pulse/did-isaac-newton-predict-major-turn-bible-prophecy-september-halim

APRENDEMOS

Equilibrio Rotacional
Es aquel equilibrio que ocurre cuando un cuerpo sufre un movimiento de rotación o giro, al igual que el equilibrio
traslacional debe también equilibrarse; surge en el momento en que todas las torcas que actúan sobre el cuerpo
sean nulas, o sea, la sumatoria de las mismas sea igual a cero.
EMx= 0
EMy= 0
CTA QUINTO FICHA N° 9

su fuerza se mide en torques o torcas es una magnitud (pseudo)vectorial, obtenida como producto vectorial del
vector de posición del punto de aplicación de la fuerza con respecto al punto al cual se toma el momento por la
fuerza. Explicado de una forma más sencilla el torque es el producto entre la fuerza aplicada y la distancia a la cual
se la aplica medida, generalmente, desde el punto que permanece fijo.
Así como una fuerza provoca una traslación, un torque produce una rotación.
El torque mide, de alguna manera, el estado de rotación que provoca la fuerza o la tendencia a producir una
rotación. Del mismo modo que puede evitarse el desplazamiento de un objeto aplicando una fuerza contraria a la
que lo hace mover, puede evitarse una rotación aplicando un torque contrario al que lo hace girar.

CONDICION DE EQUILIBRIO DE ROTACIÓN

Si a un cuerpo que puede girar alrededor de un eje, se la aplican varias fuerzas y no producen variación en su
movimiento de rotación, se dice que el cuerpo puede estar en reposo o tener movimiento uniforme de rotación.
Para que exista este equilibrio se presentan los siguientes factores

a) Par de fuerzas: Se produce un par de fuerzas cuando dos fuerzas paralelas de la misma magnitud pero en sentido
contrario actúan sobre un cuerpo, su resultante es igual a cero y su aplicación está en el centro de la línea que une
los puntos de inicio de las fuerzas componentes.

b) Momento de una fuerza: Llamado también momento de torsión o torque y se define como la capacidad que
tiene una fuerza para hacer girar un cuerpo, es decir es la intensidad con que una fuerza tiende a comunicarle un
movimiento de rotación. El momento de una fuerza se obtiene multiplicando el valor de la fuerza por su brazo de
palanca.
El brazo de palanca es la distancia perpendicular del centro de giro a la línea de acción de la fuerza.

M = F.b

M = torque en N.m

F = fuerza en N

B = brazo de palanca en m

O = eje de rotación

c) Centro de gravedad.
El centro de gravedad (CG) es el punto de aplicación de la resultante de todas las fuerzas de gravedad que actúan
sobre las distintas masas materiales de un cuerpo, de tal forma que el momento respecto a cualquier punto de esta
resultante aplicada en el centro de gravedad es el mismo que el producido por los pesos de todas las masas
materiales que constituyen dicho cuerpo. En otras palabras, el centro de gravedad de un cuerpo es el punto
respecto al cual las fuerzas que la gravedad ejerce sobre los diferentes puntos materiales que constituyen el cuerpo
producen un momento resultante nulo (dicho punto no necesariamente corresponde a un punto material del
cuerpo, ya que puede estar situado fuera de él.

d) Equilibrio estático: existe un equilibrio estático cuando todas las fuerzas que actúan sobre todos los
componentes de un sistema están equilibradas.

e) Vectores: un vector es una magnitud que tiene dos características: módulo, o magnitud, y dirección. Los vectores
normalmente se dibujan como flechas. Una fuerza y el momento de una fuerza son magnitudes vectoriales

http://fisica4am.blogspot.pe/2011/03/equilibrio-rotacional.html

1) Halla el momento resultante en el siguiente gráfico:

CTA QUINTO FICHA N° 9

------- 2m ----- ------ 2m------

50 N 100 N
a) +300 N.m
b) +400 N.m
c) - 300 N.m
d) - 400 N.m

2) Si se aplica una fuerza directamente en el centro de giro el momento es igual a:

a) Igual a cero
b) Mayor que cero
c) Menor que cero
d) Ninguna de las anteriores

3) Hallar el módulo de la fuerza F; sabiendo que la barra está en equilibrio:

--- 3 m -- -------- 5 m ------------

60 N
a) 24,5 N
b) 25,5 N
c) 22,5 N
d) 23,5 N

4) Es la distancia perpendicular del centro de giro a la línea de acción de la fuerza:

a) Par de fuerzas
b) Momento de una fuerza
c) Centro de gravedad
d) Brazo de palanca

ANALIZAMOS

Es importante considerar las condiciones de equilibrio, así dos fuerzas dos fuerzas iguales y opuestas,
actuando sobre la misma línea de acción, si producen equilibrio.
1) En la imagen la chica de la foto que empuja una de las alas
de la puerta giratoria y la obliga a:
a) Rotar alrededor de un eje horizontal
b) Rota sin ejercer fuerza
c) Rotar alrededor de un eje vertical.
d) Rota sin considerar los ejes
http://erotacional6b.blogspot.pe/2011/02/equilibrio-rotacional.html

2) Ajustar una tuerca con una llave. El giro de la tuerca está originado en:
a) La fuerza que se aplica a la herramienta.
CTA QUINTO FICHA N° 9
b) La fuerza que se aplica en la tuerca
c) La fuerza que se aplica a la tuerca y la herramienta.
d) Ninguna de las anteriores

http://erotacional6b.blogspot.pe/2011/02/equilibrio-rotacional.html

3) La fuerza que se hace sobre los pedales de la bicicleta provoca una:

a) Rotación que se transmite a las ruedas.
b) Traslación que se transmite a las ruedas
c) Velocidad que se transmite a las ruedas
d) Desplazamiento que se transmite a las ruedas

http://blogs.ciclismoafondo.es/pablobueno/jaja-uno-de-los-mas-grandes/

4) Aplicar una fuerza en el volante le permite a este girar y:

a) No cambia la dirección del vehículo
b) No se considera la fuerza
c) No está en equilibrio
d) Cambia la dirección del vehículo

http://erotacional6b.blogspot.pe/2011/02/equilibrio-rotacional.html

PRACTICAMOS

Un torque produce una rotación y mide de alguna manera el estado de

rotación que provoca la fuerza o la tendencia a producir rotación.
1)Las magnitudes que se consideran al analizar el estado de rotación de un
cuerpo son:
a) Fuerza y giro
b) Distancia y giro http://gamedevelopment.tutsplus.com/tutorials/using-torque-an

c) Fuerza y distancia
d) Ubicación y giro

2) ¿Por qué la perilla de una puerta esta ubicada en un extremo?

a) Para que pueda abrirse con facilidad, porque a mayor brazo, menor esfuerzo
CTA QUINTO FICHA N° 9
b) Para que pueda abrirse con dificultad porque a mayor brazo, menor esfuerzo
c) Para que pueda abrirse con facilidad porque a menor brazo, más esfuerzo
d) Para que pueda abrirse con dificultad porque a menor brazo, más esfuerzo

http://articulo.mercadolibre.com.mx/MLM-535547684-puerta-madera-para-habitacion-caoba-oscuro-_JM

3) Existe un punto desde el cual podemos equilibrar el cuerpo no

presentando ninguna rotación alguna:
a) Gravedad
b) Punto de equilibrio
c) Centro de masa
d) Distancia

http://www.fismec.com/estatica_introducci%C3%B3n

4) Para evitar una rotación se debe aplicar un:

a) Torque igual al que lo hace girar
b) Torque
c) Torque contrario al que lo hace girar.
d) Ninguna de las anteriores

5) Calcula F2 para que el sistema se encuentra en equilibrio

87654321 0 12345678

A B
F1 = 70 N F2 = ¿

a) 30 N
b) 40 N
c) 50 N
d) 60 N

6) Calcula la resultante y su punto de aplicación de dos fuerzas F 1 = 20 N y F2 = 45 N, paralelas y de sentido contrario,

separadas 1,20 m F 1 = 20 N

a) 15 N – 0,74 m 1,20 m
b) 20 N – 0,85 m
c) 25 N - 0,96 m F 2 = 45 N
d) 30 N – 1,0 m
CTA QUINTO FICHA N° 9

7) Hallar el momento resultante en el siguiente gráfico:

0 100 N
- ----- --4m-------
a) 2 N.m
b) 0 N.m
c) 1 N.m
d) 0,5 N.m

8) Se coloca una tuerca con una llave. Si el brazo R es igual a 30 cm y el torque de apriete recomendado para la
tuerca es de 30 N.m ¿Cuál debe ser el valor de la fuerza F aplicada?
a) 100 N
b) 90 N
c) 80 N
d) 70 N

9) Hallar el momento resultante respecto a B y verifica si la barra se encuentra en equilibrio

4N 4N
B 1m 1m 1m

4N 4N

a) 0 N.m en equilibrio
b) 1 N.m en equilibrio
c) 2 N.m en equilibrio
d) 3 N.m en equilibrio

10) Calcula el valor de la tensión en el cable sujeto a un extremo de la barra AB, que se apoya en “O”, tal como se
indica en la figura: 10 m 30 m
Ty
A O B T
37°
Tx
CTA QUINTO FICHA N° 9
F = 72 N
a) 10 N
b) 20 N
c) 30 N
d) 40 N
