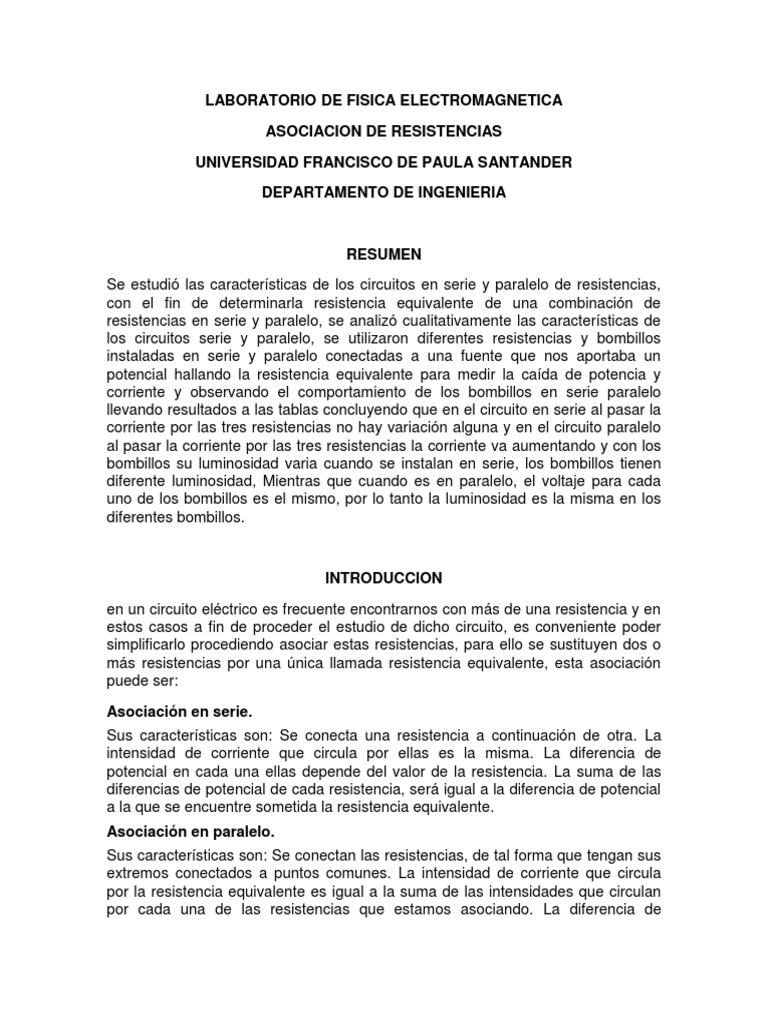

LABORATORIO DE FISICA ELECTROMAGNETICA

ASOCIACION DE RESISTENCIAS
UNIVERSIDAD FRANCISCO DE PAULA SANTANDER
DEPARTAMENTO DE INGENIERIA

RESUMEN
Se estudió las características de los circuitos en serie y paralelo de resistencias,
con el fin de determinarla resistencia equivalente de una combinación de
resistencias en serie y paralelo, se analizó cualitativamente las características de
los circuitos serie y paralelo, se utilizaron diferentes resistencias y bombillos
instaladas en serie y paralelo conectadas a una fuente que nos aportaba un
potencial hallando la resistencia equivalente para medir la caída de potencia y
corriente y observando el comportamiento de los bombillos en serie paralelo
llevando resultados a las tablas concluyendo que en el circuito en serie al pasar la
corriente por las tres resistencias no hay variación alguna y en el circuito paralelo
al pasar la corriente por las tres resistencias la corriente va aumentando y con los
bombillos su luminosidad varia cuando se instalan en serie, los bombillos tienen
diferente luminosidad, Mientras que cuando es en paralelo, el voltaje para cada
uno de los bombillos es el mismo, por lo tanto la luminosidad es la misma en los
diferentes bombillos.

INTRODUCCION
en un circuito eléctrico es frecuente encontrarnos con más de una resistencia y en
estos casos a fin de proceder el estudio de dicho circuito, es conveniente poder
simplificarlo procediendo asociar estas resistencias, para ello se sustituyen dos o
más resistencias por una única llamada resistencia equivalente, esta asociación
puede ser:
Asociación en serie.
Sus características son: Se conecta una resistencia a continuación de otra. La
intensidad de corriente que circula por ellas es la misma. La diferencia de
potencial en cada una ellas depende del valor de la resistencia. La suma de las
diferencias de potencial de cada resistencia, será igual a la diferencia de potencial
a la que se encuentre sometida la resistencia equivalente.
Asociación en paralelo.
Sus características son: Se conectan las resistencias, de tal forma que tengan sus
extremos conectados a puntos comunes. La intensidad de corriente que circula
por la resistencia equivalente es igual a la suma de las intensidades que circulan
por cada una de las resistencias que estamos asociando. La diferencia de
potencial en cada resistencia es la misma que la existente en sus extremos
comunes. [1]
PROCEDIMIENTO

Imagen 1: resistencias en paralelo imagen 2: resistencias en serie

Se muestra en las figuras 1 y 2, dos circuitos conectados en serie y paralelo,

medimos con multímetro el valor de 5 resistencias el cual seleccionamos tres para
agruparlas en serie y paralelo siendo las otras dos las resistencias equivalentes,
se hacen las conexiones de las resistencias mostradas en la imagen 1 y 2 con un
potencial de 12 V medimos la caída de potencial y la corriente en las resistencias
equivalentes para cada circuito, utilizamos unos bombillos en serie y paralelo los
cuales se le midieron sus resistencias con el multímetro, se hace una conexión en
serie y se mide la resistencia total equivalente antes de conectar la fuente, luego
se aplica un voltaje de 12 V y observamos la luminosidad asociándola con la
resistencia de cada uno de ellos, luego se hace la conexión en paralelo y se repite
el procedimiento anteriormente mencionado.

ANALISIS

A.-Circuito en serie

Datos obtenidos. Tabla1, circuito en serie

VAB=11,81 V Req (serie)=767Ω

R1 R2 R3 Req
Valor(Ω) 340 272 155 767
Voltaje(V) 5,3 4,22 2,35 11,77
Corriente(mA) 15,9 15,8 15,8 15,8
1. Qué relación hay entre la diferencia de potencial medida entre los puntos A y B
con la diferencia de potencial medida a través de cada resistencia?

Rta// La relación que existe es que al sumar las diferencias de potencial obtenidas
de cada resistencia se obtiene un valor muy aproximado a la diferencia de
potencial medida entre los puntos A y B.

2. La corriente que circula en la resistencia equivalente es igual a la que circula

por cada una de las resistencias del circuito en serie?. Por qué?

Rta// Esto sucede debido a que, Ieq=I1=I2=I3. Es decir ya que es un circuito en

serie, las resistencias están conectadas una a continuación de la otra.

3. Con la corriente del circuito y la diferencia de potencial total medida es posible

encontrar la resistencia equivalente? Cómo?

Rta// si, empleando la ley de ohm. R=V/I

B.-Circuito paralelo

Datos obtenidos. Tabla 2, circuito en paralelo.

VAB=11,79V Req(paralelo)=76,51Ω

R1 R2 R3 Req
Valor(Ω) 340 272 155 76,51
Voltaje(V) 11,56 11,50 11,45 11,33
Corriente(mA) 35,4 43,6 76,1 155,1

1. Compare la corriente total medida en el circuito en paralelo, con las corrientes en cada
una de las resistencias. Qué relación obtiene?.

Rta// Teniendo en cuenta que el circuito es paralelo se concluye que las corrientes para
cada resistencia son diferentes, que es lo contrario a lo que sucedía en el circuito en
serie.

2. La corriente total medida en el circuito en paralelo es igual a la medida a través de la

resistencia equivalente? Por qué?

Rta// si, porqué la resistencia equivalente soporta toda la corriente que pasa a través del
circuito.
3. La resistencia equivalente medida es igual a la calculada teóricamente? Explique.

Rta// si, aunque el resultado no dio exacto es muy aproximado, esto es porque para que
la resistencia sea equivalente al circuito debe tener el mismo valor que el circuito.

C.-Bombillos en serie y paralelo.

Datos obtenidos. Tabla 3, circuito bombillos.

R1 R2 R3 Req
Valor(Ω) 4,9 6,8 4 15,7

1. La luminosidad en los bombillos, es la misma en cada uno de ellos, cuando se

instalan
en serie? Cuándo se instalan en paralelo? Explique.

Rta// Cuando se instalan en serie, los bombillos tienen diferente luminosidad

debido a que el voltaje es diferente en cada uno de ellos y por eso se observa que
hay bombillos que alumbran más que otros.
Mientras que cuando es en paralelo, el voltaje para cada uno de los bombillos es
el mismo, por lo tanto la luminosidad es la misma en los diferentes bombillos.

2. Qué sucede cuando se retira un bombillo en un circuito serie? En un circuito

paralelo?.
Explique.
Rta// si esto sucede en un circuito en serie, todos los bombillos se apagaran, ya
que al quitar un bombillo se está interrumpiendo el flujo de corriente.
Si esto ocurre en un circuito en paralelo, los demás bombillos seguirán iluminando
normalmente.

3. La luminosidad en cada bombillo es mayor cuando se conecta el sistema en

serie o en
paralelo? Por qué?
Rta// La luminosidad es mayor cuando se está conectado el sistema en paralelo,
ya que a todos los bombillos les llega el mismo voltaje.

4. En una casa de habitación los bombillos están conectados en serie o paralelo?

Explique?

Rta// En paralelo, para que cuando se retire o se queme algún bombillo los demás
bombillos y conexiones que se tengan en la habitación continúen con su
funcionamiento.
 CONCLUSIONES
Se observó que en el circuito en serie al pasar la corriente por las tres resistencias
no hay variación alguna y en el circuito paralelo al pasar la corriente por las tres
resistencias la corriente va aumentando y con los bombillos su luminosidad varia
cuando se instalan en serie, los bombillos tienen diferente luminosidad, Mientras
que cuando es en paralelo, el voltaje para cada uno de los bombillos es el mismo,
por lo tanto la luminosidad es la misma en los diferentes bombillos.
Se concluye tambien que cuando tenemos una conexión en serie no se puede
desconectar ningún implemento incluido ya que corta el flujo de corriente y si es
en paralelo no es afectada el flujo de corriente.

BIBLIOGRAFIA

[1] Cecilio Mendoza reyes guías de laboratorio de física electromagnética

condensador de placas paralelas 2018.
