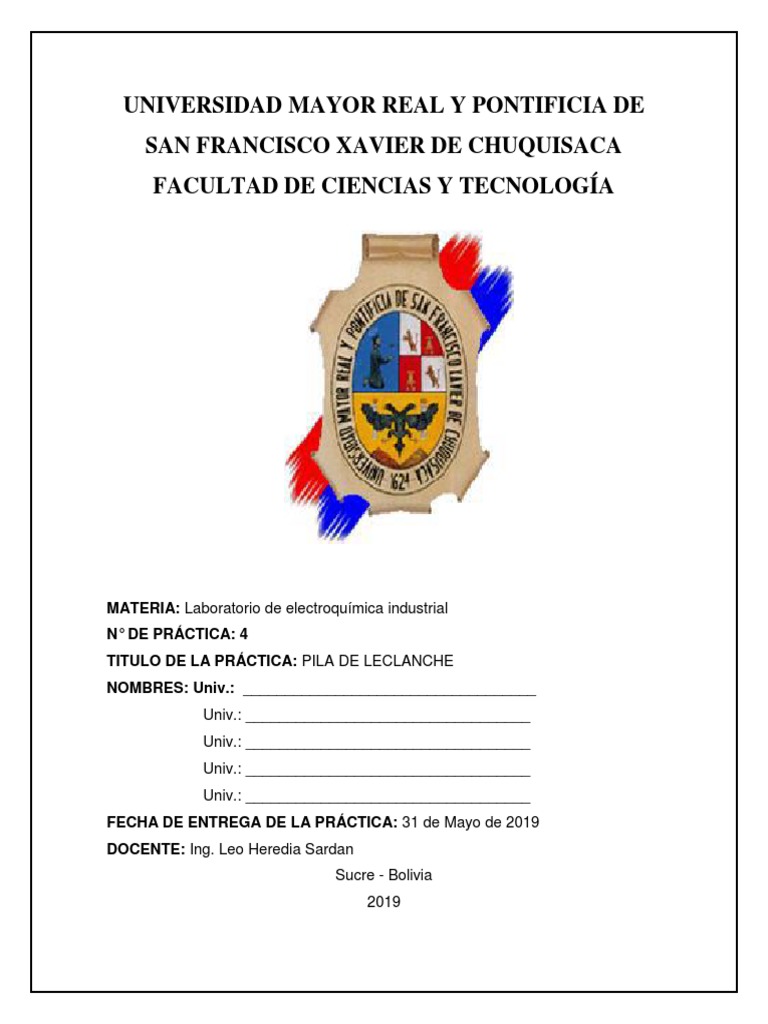

UNIVERSIDAD MAYOR REAL Y PONTIFICIA DE
SAN FRANCISCO XAVIER DE CHUQUISACA
FACULTAD DE CIENCIAS Y TECNOLOGÍA
MATERIA: Laboratorio de electroquímica industrial
N° DE PRÁCTICA: 4
TITULO DE LA PRÁCTICA: PILA DE LECLANCHE
NOMBRES: Univ.: ___________________________________
Univ.: __________________________________
Univ.: __________________________________
Univ.: __________________________________
Univ.: __________________________________
FECHA DE ENTREGA DE LA PRÁCTICA: 31 de Mayo de 2019
DOCENTE: Ing. Leo Heredia Sardan
Sucre - Bolivia
2019
PILA DE LECLANCHE
1. INTRODUCCION
Las pilas transforman la energía química en energía eléctrica mediante un proceso
redox (reacción de reducción - oxidación).
Se distingue entre:
* Pilas primarias: Se agotan a medida que se van utilizando.
* Pilas secundarias: Se pueden recargar haciendo pasar a través suyo una corriente
eléctrica en sentido contrario.
Existen diversos tipos de pilas, que se diferencian en la fuerza electromotriz que
proporcionan y en su constitución.
2. FUNDAMENTO TEORICO
GEORGES LECLANCHÉ
Leclanché fue un ingeniero francés que nació en Parmain (cerca de París) en 1839
y murió el 14 de septiembre de 1882 en París. En 1866 aproximadamente inventó
la pila que lleva su nombre la cual le hizo famoso mundialmente. Las pilas cilíndricas
tradicionales son un derivado directo de la pila de Leclanché, en las que el electrólito
ha sido inmovilizado, y por ello se denominaron pilas secas de Leclanché.
PILA LECLANCHÉ O SECA
Esta pila pertenece en la clasificación a las pilas primarias, pues es desechable,
además es de la más conocida y utilizada.
Contiene una disolución conductora (electrolito) de cloruro de amonio, un cátodo
(polo positivo) de carbono, un despolarizador de dióxido de manganeso, y un ánodo
(terminal negativo) de zinc.
El electrolito es el cloruro de amonio (NH4CI), frecuentemente llamado sal de
amoniaco. El electrodo negativo es de la forma del recipiente y contiene la totalidad
de la pila. El elemento positivo tiene una forma similar a una varilla de carbón que
se encuentra situada en el centro de la pila. El electrólito está mezclado con almidón
o con harina formando una pasta., y cuando éste se seca, la pila deja de funcionar.
Alrededor del electrodo de carbón se coloca una capa de dióxido de manganeso
(MnO2) que actúa como despolarizador.
Una pila seca muy conocida es la «pila de transistor» de 9 voltios (pila PP3 ),
constituida internamente por un conjunto estándar de seis células de zinc-carbono
o alcalinas, o bien por tres células de litio.
La célula seca estándar de zinc-carbono es relativamente barata y ha sido el tipo de
célula más común hasta la actualidad que está siendo reemplazada por el tipo
alcalino.
Su funcionamiento está basado en la oxidación del Zinc en medio ligeramente ácido.
Por medio de una reacción química la cubierta de zinc atrae electrones y se carga
negativamente y el carbón pierde electrones y se carga positivamente. Debido a
que la reacción química oxida el zinc la pila tiene una vida limitada. Están
compuestas por Zinc metálico, cloruro de amonio y dióxido de manganeso. Son las
llamadas pilas comunes. Sirven para aparatos sencillos y de poco consumo
Las pilas de petaca están constituidas por 3 pilas Leclanché conectadas en series
que producen una fuerza electromotriz de 4,5 voltios.
Las pilas secas alcalinas son de diversos tipos:
La pila seca zinc manganeso está constituida por 2 electrodos, uno de zinc y
otro de MnO2, en medio alcalino y permite mayor diferencia de potencial y duración
que la pila Leclanché. Se utiliza como pila de referencia, ya que su potencial se
mantiene constante durante largos períodos de tiempo siempre que se trabaje con
bajas intensidades.
La pila seca alcalina Cd-HgO presenta la ventaja adicional de que sus
electrodos tan sólo reaccionan al descargarse, por lo que su duración es
excepcionalmente larga. Cuando no se utiliza puede llegar a durar hasta 10 años.
La pila Leclanché era esencialmente una versión independiente de una batería de
tierra, y su diseño fue bastante copiado. La química de esta celda fue más tarde
adaptada con éxito para la fabricación de pilas secas.
En la celda Leclanché original, el despolarizador, que consistía en dióxido de
manganeso apelmazado, estaba empaquetado en una vasija porosa, y una barra
de carbono se introducía en el centro para que actuase como cátodo. El ánodo, que
era una barra de zinc, estaba sumergido junto con la vasija anterior en una
disolución de cloruro de amonio. La disolución líquida actuaba como el electrolito,
que penetraba a través de la vasija porosa para hacer contacto con el cátodo.
En 1871, Leclanché prescindió de la vasija porosa y la reemplazó por un par de
"bloques de aglomerado", adjuntos a la placa de carbono por bandas de goma.
Estos bloques estaban hechos de una mezcla de dióxido de manganeso con
aglutinantes y presionando la mezcla en los moldes.
En esta celda la vasija porosa fue reemplazada por una envoltura de tela de saco o
arpillera. Además, la barra de zinc fue sustituida por un cilindro de zinc para
conseguir una mayor área superficial. . Tenía una menor resistencia interna que
cualquiera de los anteriores (vasija porosa y bloques de aglomerado).
El proceso químico que produce electricidad en una pila Leclanché comienza
cuando los átomos de zinc en la superficie del ánodo se oxidan, es decir, pierden
dos de sus electrones y quedan cargados positivamente como iones Zn2+. Como
los iones zinc (II) son solubles en el electrolito, difunden y se alejan del ánodo,
dejando a sus electrones en su superficie, por lo que el ánodo adquiere una carga
más negativa que el cátodo. Cuando la célula se conecta en un circuito eléctrico
externo, el exceso de electrones del ánodo de zinc fluye por el circuito hasta la barra
de carbono que actúa de cátodo: este movimiento o flujo de los electrones forma la
corriente eléctrica externa, capaz de ser usada para diferentes aplicaciones.
Cuando los electrones llegan a la barra de carbono, se combinan con el dióxido de
manganeso y el agua, que reaccionan entre sí para producir óxido de manganeso
(III) e iones hidróxido con carga negativa. Esto va acompañado de una reacción
secundaria en la que los iones de hidróxido negativos reaccionan con los iones
positivos de amonio presentes en el electrolito de cloruro de amonio para producir
moléculas de amoníaco y agua.
La fuerza electromotriz (fem) producida por una celda Leclanché está alrededor de
1,5 voltios con una resistencia de varios ohmios cuando se usa el diseño original
con vasija porosa. Se aplicó muy extensamente en los comienzos de la telegrafía,
para aplicaciones de señalización, timbres eléctricos y otros usos similares donde
era necesaria una corriente intermitente y era deseable que la batería requiriese
poco mantenimiento.
La pila Leclanché (o celda húmeda como también se la denomina) fue la precursora
de la moderna pila seca de zinc-carbono.
Este tipo de pila sirvió de base para el importante avance que constituyó la pila
denominada seca, al que pertenecen prácticamente todas las utilizadas hoy. Los
tipos hasta ahora descritos eran denominados húmedos, pues contenían líquidos,
que no solo hacían inconveniente su transporte, sino que solían emitir gases
peligrosos y olores desagradables. Las pilas secas, en cambio, estaban formadas
por un recipiente cilíndrico de cinc, que era el polo negativo, relleno de una pasta
electrolítica, y por una barra de carbón en el centro (electrodo positivo), todo ello
sellado para evitar fugas. Previamente se había realizado otro tipo de pilas secas,
como la de Zamboni (1812), pero eran dispositivos puramente experimentales, que
no proporcionaban ninguna corriente útil. La sequedad es relativa, en primer lugar
porque un elemento rigurosamente seco no suministraría electricidad alguna, de
modo que lo que se encuentra en el interior de las pilas es una pasta o gel, cuya
humedad se procura por todos los medios conservar, pero además porque el uso y
el paso del tiempo tienden a corroer el contendedor, de modo que la pila puede
verter parte de su electrolito al exterior, donde puede atacar a otros metales. Por
esta razón se recomienda extraerlas cuando no se utilizan durante mucho tiempo o
cuando ya han trabajado mucho. Este inconveniente está muy atenuado en los
productos de finales del siglo XX gracias a la utilización de recipientes de acero
inoxidable, pero todavía se produce alguna vez.
Tras la caída de Napoleón III, Laclanché regresó a Francia y se instaló en París,
asociándose con M. Barbier para la fabricación de las pilas « Leclanché-Barbier ».
Al ser prácticamente la única empresa fabricante de pilas en Francia, la implantación
de los ferrocarriles y del teléfono la hicieron enormemente próspera.
Tras la muerte de George, su hijo Max trabajó en el perfeccionamiento de la pila,
incorporando un saquito alrededor del electrodo positivo. Pero ya habían surgido
numerosos competidores y la empresa decayó. Tras sucesivos cambios de
accionistas, terminó formando parte del grupo CGE. Una sociedad suiza de pilas y
acumuladores utiliza actualmente el nombre Leclanché.
3. OBJETIVOS
3.1. OBJETIVO GENERAL
Elaborar una pila de leclanche
3.2. OBJETIVOS ESPECIFICOS
Realizar un cálculo para determinar la cantidad de cloruro de
amonio(NH4Cl) para preparar una solución de 20ml al 20%
Escribir las reacciones que correspondan
Determinar cuál se oxida y cual se reduce
Determinar el voltaje
4. MATERIALES Y REACTIVOS
MATERIALES
Voltímetro
Electrodo de Zinc
Electrodo de carbono
Cables de conexión
Balanza
Vidrio de reloj
Espátula
Vaso de precipitado
Pipeta
probetas
REACTIVOS
solución de cloruro de amonio NH4 Cl al 20%
sustancia de despolarización
polvo de grafito
dióxido de manganeso
agua destilada
5. PROCEDIMIENTO
Preparar 20ml de solución de cloruro de amonio al 20%
Pesar 0.9gr de grafito, 4,5gr de dióxido de manganeso, 4,5gr de la solución
de cloruro de amonio.
Preparar una pasta con el grafito, dióxido de manganeso y cloruro de amonio.
Vaciar la mezcla en una cuba e introducir el electrodo de carbono en la misma
En otra cuba vaciar la solución de cloruro de amonio e introducir el electrodo
de zinc
Conectar los cables de conexión al voltímetro y posteriormente conectar el
polo positivo al electrodo de carbono y el polo negativo al electrodo de zinc
Leer el voltaje que entrega la pila de leclanche
6. MONTAJE EXPERIMENTAL
PESO DE CLORURO DE AMONIO PESO DEL DIOXIDO DE MANGANESO
GRAFITO SOLUCION DE CLORURO DE AMONIO
EXPERIMENTO PILA DE LECLANCHE
7. CALCULOS Y REACCIONES
0,2gr ------ 10ml
X ------ 20ml
X= 0,4gr
Oxidación Zn(s) Zn2+ + 2e-
Reducción 2 MnO2 + 2NH+(aq) + 2e- Mn2 O(s) + 2 NH3 + H2O
Tabulación de datos
Grafito 0.9gr
Dioxido de manganeso ( MgO2) 4.5gr
Cloruro de amonio ( NH4Cl) 4.5gr
Lectura de voltaje 1.337v
8. CONCLUSIONES Y RECOMENDACIONES
Para preparar la solución de cloruro de amonio al 20% relacionamos que en 10ml
de solución se encontrarían 0,2gr de soluto entonces para enrazar a 20ml la masa
de soluto de duplicaría y se pesarían 0,4gr de soluto
En la solución quien se oxida es el zinc llegando a formar iones zinc y el que se
reduce es el manganeso.
La lectura del voltímetro fue de 1,337v que teóricamente debió ser 1,5v esto se debe
a que la concentración del grafito no es tan pura.
Para obtener una mejor pasta se debe triturar finamente el grafito.
