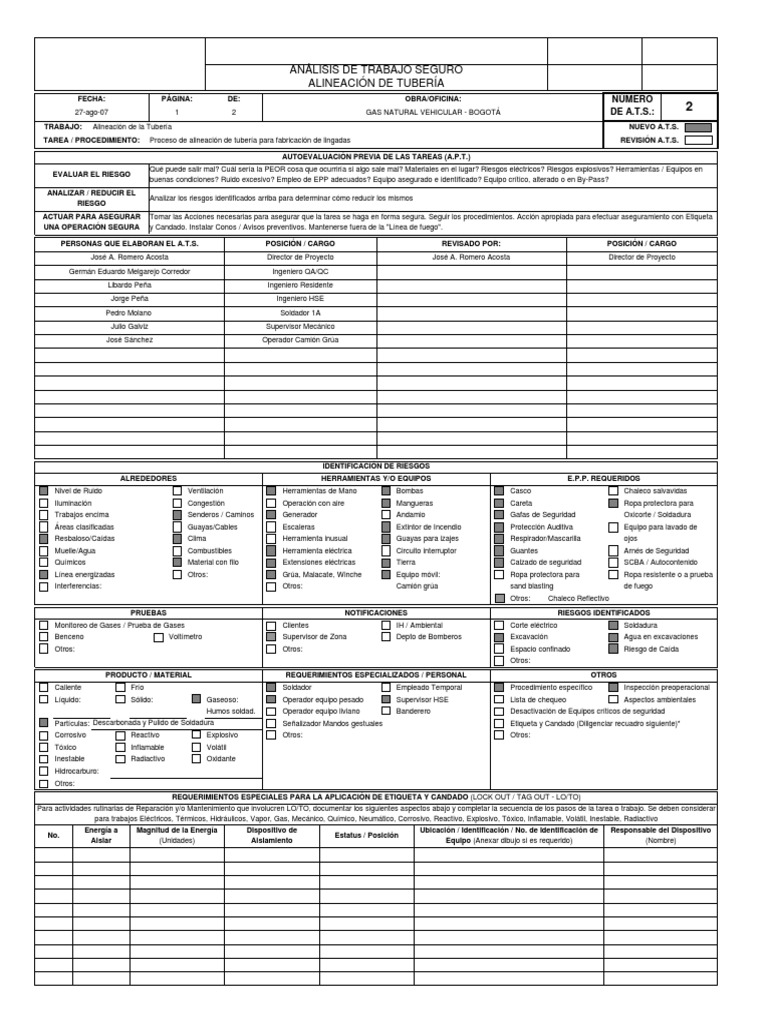

ANÁLISIS DE TRABAJO SEGURO

ALINEACIÓN DE TUBERÍA
FECHA: PÁGINA: DE: OBRA/OFICINA: NÚMERO
27-ago-07 1 2 GAS NATURAL VEHICULAR - BOGOTÁ DE A.T.S.:
2
TRABAJO: Alineación de la Tubería NUEVO A.T.S.
TAREA / PROCEDIMIENTO: Proceso de alineación de tubería para fabricación de lingadas REVISIÓN A.T.S.

AUTOEVALUACIÓN PREVIA DE LAS TAREAS (A.P.T.)

EVALUAR EL RIESGO
ANALIZAR / REDUCIR EL
RIESGO
ACTUAR PARA ASEGURAR
UNA OPERACIÓN SEGURA
Qué puede salir mal? Cuál sería la PEOR cosa que ocurriría si algo sale mal? Materiales en el lugar? Riesgos eléctricos? Riesgos explosivos? Herramientas / Equipos en
buenas condiciones? Ruido excesivo? Empleo de EPP adecuados? Equipo asegurado e identificado? Equipo crítico, alterado o en By-Pass?
Analizar los riesgos identificados arriba para determinar cómo reducir los mismos
Tomar las Acciones necesarias para asegurar que la tarea se haga en forma segura. Seguir los procedimientos. Acción apropiada para efectuar aseguramiento con Etiqueta
y Candado. Instalar Conos / Avisos preventivos. Mantenerse fuera de la "Línea de fuego".

PERSONAS QUE ELABORAN EL A.T.S. POSICIÓN / CARGO REVISADO POR: POSICIÓN / CARGO
José A. Romero Acosta Director de Proyecto José A. Romero Acosta Director de Proyecto
Germán Eduardo Melgarejo Corredor Ingeniero QA/QC
Libardo Peña Ingeniero Residente
Jorge Peña Ingeniero HSE
Pedro Molano Soldador 1A
Julio Galviz Supervisor Mecánico
José Sánchez Operador Camión Grúa

IDENTIFICACIÓN DE RIESGOS
ALREDEDORES HERRAMIENTAS Y/O EQUIPOS E.P.P. REQUERIDOS
Nivel de Ruido Ventilación Herramientas de Mano Bombas Casco Chaleco salvavidas
Iluminación Congestión Operación con aire Mangueras Careta Ropa protectora para
Trabajos encima Senderos / Caminos Generador Andamio Gafas de Seguridad Oxicorte / Soldadura
Áreas clasificadas Guayas/Cables Escaleras Extintor de Incendio Protección Auditiva Equipo para lavado de
Resbaloso/Caídas Clima Herramienta inusual Guayas para izajes Respirador/Mascarilla ojos
Muelle/Agua Combustibles Herramienta eléctrica Circuito interruptor Guantes Arnés de Seguridad
Químicos Material con filo Extensiones eléctricas Tierra Calzado de seguridad SCBA / Autocontenido
Línea energizadas Otros: Grúa, Malacate, Winche Equipo móvil: Ropa protectora para Ropa resistente o a prueba
Interferencias: Otros: Camión grúa sand blasting de fuego
Otros: Chaleco Reflectivo
PRUEBAS NOTIFICACIONES RIESGOS IDENTIFICADOS
Monitoreo de Gases / Prueba de Gases Clientes IH / Ambiental Corte eléctrico Soldadura
Benceno Voltímetro Supervisor de Zona Depto de Bomberos Excavación Agua en excavaciones
Otros: Otros: Espacio confinado Riesgo de Caída
Otros:
PRODUCTO / MATERIAL REQUERIMIENTOS ESPECIALIZADOS / PERSONAL OTROS
Caliente Frío Soldador Empleado Temporal Procedimiento específico Inspección preoperacional
Líquido: Sólido: Gaseoso: Operador equipo pesado Supervisor HSE Lista de chequeo Aspectos ambientales
Humos soldad. Operador equipo liviano Banderero Desactivación de Equipos críticos de seguridad
Partículas: Descarbonada y Pulido de Soldadura Señalizador Mandos gestuales Etiqueta y Candado (Diligenciar recuadro siguiente)*
Corrosivo Reactivo Explosivo Otros: Otros:
Tóxico Inflamable Volátil
Inestable Radiactivo Oxidante
Hidrocarburo:
Otros:
REQUERIMIENTOS ESPECIALES PARA LA APLICACIÓN DE ETIQUETA Y CANDADO (LOCK OUT / TAG OUT - LO/TO)
Para actividades rutinarias de Reparación y/o Mantenimiento que involucren LO/TO, documentar los siguientes aspectos abajo y completar la secuencia de los pasos de la tarea o trabajo. Se deben considerar
para trabajos Eléctricos, Térmicos, Hidráulicos, Vapor, Gas, Mecánico, Químico, Neumático, Corrosivo, Reactivo, Explosivo, Tóxico, Inflamable, Volátil, Inestable, Radiactivo
Energía a Magnitud de la Energía Dispositivo de Ubicación / Identificación / No. de Identificación de Responsable del Dispositivo
No. Estatus / Posición
Aislar (Unidades) Aislamiento Equipo (Anexar dibujo si es requerido) (Nombre)
ANÁLISIS DE TRABAJO SEGURO
ALINEACIÓN DE TUBERÍA
NÚMERO

PASO DEL TRABAJO /
No.
TAREA1
Amarre / Anclaje de
1 cargas: Puntos para Amarres y forma de ejecución
Cargas: Tubería a soldar
Izaje de Cargas: Manejo
para el cargue (Alineación)
2 Empleo de EPP adecuados: Guantes, Gafas, Manila
y descargue de tubería
(Bajado)
Alineación de Tuberías:
3 Enfrentamiento de tubería
para Alineación previa
Instalación de Grapa Ergonómicos: Posturas y movimientos forzados
Alineadora: Enfrentamiento
4
de tubería para Alineación
previa
Agarres
ANÁLISIS DE TRABAJO SEGURO
ALINEACIÓN DE TUBERÍA
NÚMERO
PELIGROS POTENCIALES2 RIESGOS POTENCIALES3 MEDIDAS DE CONTROL Y MITIGACIÓN3
Mecánico. Mecanismos en Movimiento: Buggy de Señalizar y usar equipos de amarre adecuados para el
Atrapamientos, Golpes
Transporte, Burro anclaje. Capacitar en la actividad antes de iniciar la tarea
Superficies lisas o irregulares Caídas a nivel y/o desnivel Inspección, Selección y limpieza de la zona de trabajos.
Capacitar en Posturas de levantamiento y manejo de
Ergonómicos: Posturas y movimientos forzados Lumbalgias y/o Daños osteo musculares tuberías en el lugar de trabajo. y Manejo manual de
Empleo de EPP adecuados: Guantes, Gafas, Equipos y
accesorios adecuados para amarre de cargas. Conos
Agarres Aprisionamiento
para señalización. Capacitación mediante charla de
seguridad diaria de la obra.
Empleo de EPP adecuados: Casco con barbuquejo,
Radiación no ionizante Quemaduras y daños en la piel Gafas de seguridad, Bloqueador solar. De ser posible
empleo de capuchón.
Mecánico. Mecanismos en Movimiento Atrapamientos, Golpes Señalizar y usar vientos para direccionar el izaje
Superficies lisas o irregulares Caídas a nivel y/o desnivel Inspección, Selección y limpieza de la zona de trabajos.
Capacitar en Posturas de levantamiento y manejo de
Ergonómicos: Posturas y movimientos forzados Lumbalgias y/o Daños osteo musculares tuberías en el lugar de trabajo. Manejo manual de
cargas: Amarres, forma de levante y de descarga
Aprisionamiento entre tuberías, o entre la tubería y los para direccionamiento de la carga izada, Conos para
Agarres
equipos de izaje señalización. Capacitación mediante charla de seguridad
diaria de la obra.
Empleo de EPP adecuados: Casco con barbuquejo,
Radiación no ionizante Quemaduras y daños en la piel Gafas de seguridad, Bloqueador solar. De ser posible
empleo de capuchón.
Mecánico: Superficies lisas o irregulares Caídas a nivel y/o desnivel Inspección, Selección y limpieza de la zona de trabajos.
Presión de fluidos Daños a la piel o partes del cuerpo Capacitar al personal en equipos de presión
Capacitar en Posturas de levantamiento y manejo de
Ergonómicos: Posturas y movimientos forzados Lumbalgias y/o Daños osteo musculares tuberías en el lugar de trabajo. Manejo manual de
cargas: Amarres y direccionamiento de la carga
Empleo de EPP adecuados: Guantes, Gafas, Manila
para direccionamiento de la carga izada, Conos para
Agarres Aprisionamiento
señalización. Capacitación mediante charla de seguridad
diaria de la obra.
Empleo de EPP adecuados: Protectores tipo tapón y/o
Físicos: Ruido Hipoacusia
copa según corresponda
Empleo de EPP adecuados: Casco con barbuquejo,
Radiación no ionizante Quemaduras y daños en la piel Gafas de seguridad, Bloqueador solar. De ser posible
empleo de capuchón.
Empleo de EPP adecuados: Utilización de mascarillas
Químicos: Exposición a Gases y Vapores de motores de y/o máscaras con los filtros adecuados, disposición in
Mareo, Asfixia, Daños pulmonares, Muerte
combustión situ de la hoja de seguridad de los productos químicos
que se utilizarán, Capacitación en Plan de contingencia.
Mecánico. Mecanismos en Movimiento Atrapamientos, Golpes Señalizar, Resguardar la zona de trabajos de terceros
Superficies lisas o irregulares Caídas a nivel y/o desnivel Inspección, Selección y limpieza de la zona de trabajos.
Presión de fluidos Daños a la piel o partes del cuerpo Capacitar al personal en equipos de presión
Capacitar en Posturas de levantamiento y manejo de
Lumbalgias y/o Daños osteo musculares
cargas en el lugar de trabajo. Manejo manual de cargas.
Empleo de EPP adecuados: Guantes, Gafas, Manila
para direccionamiento de la carga izada, Conos para
Aprisionamiento
señalización. Capacitación mediante charla de seguridad
diaria de la obra.
Físicos: Ruido Hipoacusia Empleo de EPP adecuados
Empleo de EPP adecuados: Casco con barbuquejo,
Radiación no ionizante Quemaduras y daños en la piel Gafas de seguridad, Bloqueador solar. De ser posible
empleo de capuchón.
 ANÁLISIS DE TRABAJO SEGURO
ALINEACIÓN DE TUBERÍA
Mecánico. Superficies irregulares Caídas a nivel y/o desnivel
NÚMERO
Inspección, Selección y limpieza de la zona de trabajos.

Uso de EPP adecuados: Careta para soldar, Gafas de

Proceso de Soldadura:
5
Punteo de la tubería
Proyección de Partículas Daños a la piel, ojos y partes expuestas del cuerpo
seguridad, Instalación de mamparas
Ergonómicos: Posturas y movimientos forzados Lumbalgias y/o Daños osteo musculares Capacitar en Posturas de trabajo.
Movimientos repetitivos Daños osteo musculares, Enfermedad profesional Trabajos por turno, Gimnasia
Físicos: Ruido Hipoacusia Empleo de EPP adecuados
Superficies calientes Quemaduras Empleo de EPP adecuados, Capacitación
Empleo de EPP adecuados: Casco con barbuquejo,
Radiación no ionizante Quemaduras y daños en la piel Gafas de seguridad, Bloqueador solar. De ser posible
empleo de capuchón.

Empleo de EPP adecuados: Utilización de mascarillas

y/o máscaras con los filtros adecuados, disposición in
Químicos: Exposición a Gases y Vapores metálicos Mareo, Asfixia, Daños pulmonares, Muerte
situ de la hoja de seguridad de los productos químicos
que se utilizarán, Capacitación en Plan de contingencia.

Eléctrico: Equipos energizados Electrocución, Muerte Avisos de seguridad, Entrenamiento personal

Limpieza de la zona de trabajos, Capacitación y manejo

Incendio: Líquidos y gases inflamables Quemaduras, Incendios, Muerte
de Equipos de extinción de incendios. Simulacros

Mecánico. Mecanismos en Movimiento Atrapamientos, Golpes Señalizar y usar vientos para direccionar el izaje

Superficies lisas o irregulares Caídas a nivel y/o desnivel Inspección, Selección y limpieza de la zona de trabajos.

Capacitar en Posturas de levantamiento y manejo de

Ergonómicos: Posturas y movimientos forzados Lumbalgias y/o Daños osteo musculares tuberías en el lugar de trabajo. y Manejo manual de
cargas: Amarres, forma de levante y de descarga
Empleo de EPP adecuados: Guantes, Gafas, Manila
6 Soltado de Tubería
para direccionamiento de la carga izada, Conos para
Agarres Aprisionamiento
señalización. Capacitación mediante charla de seguridad
diaria de la obra.
Físicos: Ruido generado por el motosoldador Hipoacusia Empleo de EPP adecuados
Empleo de EPP adecuados: Casco con barbuquejo,
Radiación no ionizante Quemaduras y daños en la piel Gafas de seguridad, Bloqueador solar. De ser posible
empleo de capuchón.
1. Cada trabajo u operación consiste de varias tareas y/o pasos consecuentes. Asegúrese que todos los pasos requeridos para desarrollar el trabajo se han listado completamente.
2. Divida los Peligros de acuerdo al siguiente esquema:
Mecánicos: Mecanismos en movimiento, Superficies lisas o irregulares, Trabajos en Altura, Proyección de Partículas, Presión de Fluidos
Eléctricos: Equipos eléctricos energizados, Líneas energizadas, Equipos para inyección de energía
Biológicos: Presencia de virus, Hongos y/o Bacterias, Insectos (Avispas y/ Abejas), Animales silvestres (Culebras), Plagas (Roedores y/o vectores)
Ergonómicos: Movimientos repetitivos, Posturas prolongadas, Posturas y Movimientos forzados, Sobre esfuerzo en el manejo de cargas, Alcances, Agarres
Físicos: Ruido, Vibraciones, Iluminación deficiente, Radiación ionizante, Radiación no ionizante, Temperaturas extremas (Ambiental: altas o bajas), Superficies calientes, Ventilación deficiente

Químicos: Gases (Monóxidos, Dióxidos, Nitrógeno, Helio, Oxígeno), Vapores (Hidrocarburos, Solventes, Diluyentes), Aerosoles, Líquidos (Nieblas de Crudos, aceites, Productos químicos), Partículas
y/o Polvos en suspensión (Orgánicos e Inorgánicos), Humos metálicos (Soldadura), Humos de combustión (Monóxidos, Dióxidos, etc.)

Psicolaboral: Carga psicológica, Fatiga mental, Alteraciones de la conducta, Reacciones fisiológicas (Estrés laboral)
Locativos: Ausencia o inadecuada señalización, Falta de orden o aseo, Mala distribución
Incendio: Líquidos y Gases inflamables (El. Hidrocarburos, solventes, etc.), Combustibles sólidos y líquidos (Ej. Papel, Madera, ACPM, Maleza seca)
3. Un riesgo se puede describir como un peligro potencial. Dividir los riesgos en cinco (5) tipos:
Contacto: Víctima es golpeada o golpea un objeto (Ej.: Herramientas que se caen de un nivel superior). Buscar objetos sueltos o que sobresalen . Alguien caminando por un nivel superior.

Atrapado: Víctima es atrapada por algo, Atrapada adentro o atrapado entre objetos. Buscar objetos puntiagudos, movimiento de grúas, movimiento de materiales y/o equipos de un lugar a otro. Verificar
si existe algún otro trabajador en el área adyacente (Ej.: Trabajo de construcción en una planta que se encuentre operativa).

Caída: Víctima se cae al piso o de un nivel superior a otro nivel abajo (Se resbala). Identificar trabajos en altura, áreas resbalosas (Ej.: Aceite dentro de tanques que se están limpiando, Arena regada en
el piso, Riesgos de tropezarse, etc.).

Esfuerzo: Esfuerzo excesivo o estrés. Ergonomía. Técnicas para levantar cargas de forma manual.
Expuesto: Riesgo de inhalación, incendio y/o explosión (Ej.: Quemado, Expuesto al frío, etc.), Flash de soldadura, Plomo en el tanque, Producto de pinturas anteriores a base de plomo, etc.).
4. Empleando las tres primeras columnas como guía, describa las acciones, procedimiento o medios para mitigar, eliminar, disminuir o reducir el riesgo. Describir exactamente los procedimientos
operacionales de seguridad recomendados así como lo que se debe hacer (Ej.: Emplear dos personas para levantar manualmente, Colocar avisos de seguridad, etc.)
ORIGINAL: Construcciones Ro&ma Ltda.

ELABORÓ REVISÓ APROBÓ

NOMBRE: Germán Eduardo Melgarejo Corredor José A. Romero Acosta Mauricio Sánchez Cervera
CARGO: Ingeniero QA/QC Director de Proyecto Gerente
FIRMA:
1ra. COPIA:

FECHA: 27-ago-07 27-ago-07 27-ago-07
