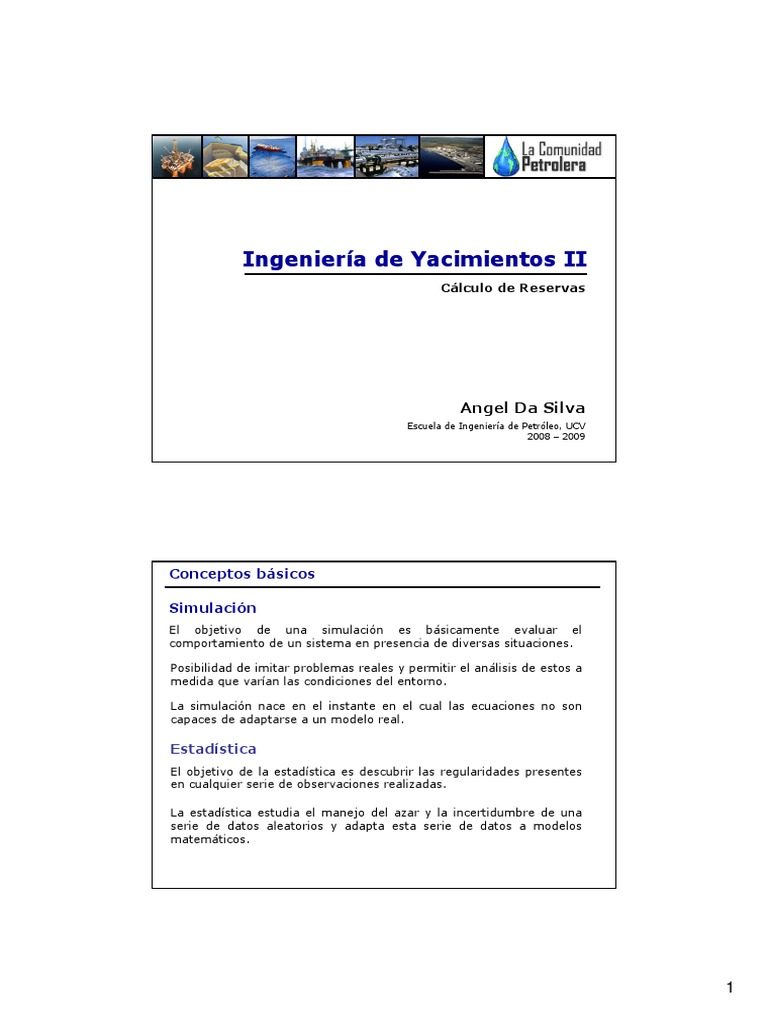

Ingeniería de Yacimientos II
Cálculo de Reservas
Angel Da Silva
Escuela de Ingeniería de Petróleo, UCV
2008 – 2009
Conceptos básicos
Simulación
El objetivo de una simulación es básicamente evaluar el
comportamiento de un sistema en presencia de diversas situaciones.
Posibilidad de imitar problemas reales y permitir el análisis de estos a
medida que varían las condiciones del entorno.
La simulación nace en el instante en el cual las ecuaciones no son
capaces de adaptarse a un modelo real.
Estadística
El objetivo de la estadística es descubrir las regularidades presentes
en cualquier serie de observaciones realizadas.
La estadística estudia el manejo del azar y la incertidumbre de una
serie de datos aleatorios y adapta esta serie de datos a modelos
matemáticos.
1
Conceptos básicos de estadística
Universo
Volumen de interés, el cual es la fuente de todos los datos.
Población
Todos los posibles elementos que conforman el universo.
Muestra
Subconjunto de una población.
Media
Suma algebraica de todos los valores obtenidos dividida entre el
número total de valores.
n
∑ Xi
i =1
m=
n
Conceptos básicos de estadística
Moda
Valor que ocurre con más frecuencia.
Varianza
Medida de dispersión de los valores con respecto al promedio.
∑ (X − Xi )
2
prom
i =1
V=
n −1
Desviación Estandar
Medida de dispersión de los valores
n
∑ (Xprom − Xi )2
i =1
S= V =
n −1
2
Conceptos básicos de estadística
Distribución de frecuencias
Disposición tabular de los datos por clases junto con las
correspondientes frecuencias de clase.
El número de veces que se repite un valor dentro de un subgrupo se
le denomina frecuencia.
Cada subgrupo se le conoce como clase.
Intervalo de Clase Marca de clase Frecuencia Frecuencia acumulada
0.00 - 9.99 5 1 1
10.00 - 19.99 15 3 4
20.00 - 29.99 25 8 12
30.00 - 39.99 35 18 30
40.00 - 49.99 45 24 54
50.00 - 59.99 55 22 76
60.00 - 69.99 65 15 91
70.00 - 79.99 75 8 99
80.00 - 89.99 85 0 99
90.00 - 99.99 95 1 100
Conceptos básicos de estadística
Histograma de frecuencias
Gráfico de barras que muestra las frecuencias para distintas clases.
30
25
20
15
10
0
5 15 25 35 45 55 65 75 85 95
3
Conceptos básicos
Números aleatorios
Algo aleatorio puede definirse como algo relativo a un juego de azar,
o algo dependiente de algún suceso casual.
Los números aleatorios pueden definirse como números que se toman
al azar de un determinado grupo.
Algoritmos de generación de números aleatorios
Distribución uniforme (continua)
Es comúnmente usada cuando una variable es acotada y no se tiene
más información de ella.
0 si x < a
x − a
f (x ) =
1
a ≤ x ≤ b, b>a F(x ) = si a ≤ x < b
(b − a) b − a
1 si b ≤ x
Generación de números aleatorios
Distribución uniforme (contínua)
a+b
Varianza =
(b − a)2
Media =
2 12
Permite generar un número aleatorio entre 0 y 1 U(0,1).
El número aleatorio será [a + (b – a)U]
4
Método de Monte Carlo
Proyecto Manhattan.
Fisión de los átomos de cierto material que daba origen a la explosión.
Para conocer los resultados de la fisión, era necesario saber de que
forma actuaría la difusión de neutrones durante el proceso.
Los movimientos de los átomos dificultaban conocer su posición en un
determinado instante.
John von Neuman y Stanislaw Ulam resolvieron el problema.
Un método que tomaba posiciones probables de los átomos y
arrojaba que tan probable era la ocurrencia de la fisión.
Monte Carlo es eso exactamente, toma una ecuación (modelo) que
imita un sistema real y se aplica en distintos escenarios, realizando
las experiencias.
Método de Monte Carlo
La técnica de ésta simulación consiste en alimentar una ecuación con números
aleatorios, algo así como los que se obtienen en una ruleta de un casino.
Esta similitud es la que le da a este método su nombre, siendo el casino de
Monte Carlo en el Principado de Mónaco la inspiración.
Se necesita una ecuación, la cual será objeto de la simulación, y los datos para
la misma.
Las variables de la ecuación no deben ser necesariamente un valor constante
Al simular, la ecuación se calcula varias veces, y en cada cálculo se escoge un
valor al azar para cada valor de las variables independientes.
Se obtienen tantos resultados como cálculos hechos, los cuales se utilizan para
generar un gráfico conocido como histograma de frecuencias.
5
Cálculo de reservas
Clasificación de las reservas
Clasificación establecida por el Ministerio de Energía y Petróleo:
- Reservas Probadas.
- Reservas Probables
- Reservas Posibles.
Reservas probadas
Volumen de hidrocarburos contenido en los yacimientos, los cuales
han sido constatados mediante pruebas de producción, y que, según
la información geológica y de ingeniería de yacimientos, pueden ser
producidos comercialmente.
Reservas probables
Volúmenes contenidos en áreas donde la información geológica y de
ingeniería indica, desde el punto de vista de su recuperación, un
grado menor de certeza comparado con el de las reservas probadas.
Cálculo de reservas
Las reservas probables pueden ser estimadas suponiendo condiciones
económicas futuras favorables, diferentes a las utilizadas para las
reservas probadas. En este caso se tiene un 50% de probabilidades de
éxito.
Reservas posibles
Volúmenes contenidos en áreas donde la información geológica y de
ingeniería indica, desde el punto de vista de su recuperación, un grado
menor de certeza comparado con el de las reservas probables.
Estas estimaciones se hacen cuando se suponen condiciones
económicas y gubernamentales futuras favorables, si se utilizan
métodos probabilísticos para su estimación, estas deben tener por lo
menos un 10% de probabilidades de éxito.
6
Cálculo de reservas
Métodos para el cálculo de reservas
Estimado de los volúmenes de hidrocarburos capaces de ser producidos
del yacimiento
Los métodos para la estimación de las reservas de un yacimiento son:
- Método volumétrico.
- Curvas de declinación de producción.
- Balance de materiales.
- Simulación de yacimientos.
Método volumétrico
Determinación del volumen de roca que conforma el yacimiento, la
capacidad de almacenamiento de la roca y la fracción de hidrocarburos
presentes en los poros de dicha roca.
Cálculo de reservas
Curvas de declinación de producción
La declinación de producción de un pozo no es más que la disminución
progresiva de la tasa.
Este concepto no puede extrapolarse inequívocamente al yacimiento,
ya que depende de la cantidad de pozos activos
A nivel del yacimiento completo los únicos períodos de tiempo en los
cuales aplica rigurosamente el concepto de declinación de producción
son aquellos en los cuales se mantiene invariable la cantidad de pozos
activos y no se hacen mayores cambios en sus condiciones
operacionales mecánicas.
Para un período de historia conocido se ajusta un polinomio tipo a la
información disponible (dispersión de puntos), con esto se obtiene la
cantidad de petróleo recuperado a las condiciones de abandono, y por
ende se logra un estimado de las reservas del yacimiento.
7
Cálculo de reservas
Balance de materiales
Se fundamenta en el principio de conservación de la masa.
Para un yacimiento de petróleo subsaturado, el petróleo original en
sitio puede ser determinado mediante la siguiente ecuación:
Npβo + Wpβw
N=
βoi ∆PC e
Para poder usar este método es necesario disponer de historias de
presiones, datos de producción y análisis de los fluidos PVT del
yacimiento que permitan predecir el petróleo recuperable.
Cálculo de reservas
Simulación numérica de yacimientos
Un simulador de yacimientos puede ser definido como un conjunto de
programas de computación que, mediante algoritmos apropiados,
resuelve numéricamente las ecuaciones del modelo matemático que
representan el yacimiento y obtiene soluciones aproximadas de tales
ecuaciones.
El objetivo central de la ingeniería de yacimientos es tratar de predecir
las tasas de producción de los pozos, con el objetivo de hacer una
estimación de las reservas del yacimiento.
Es importante destacar que la simulación de yacimientos es mucho
más relevante para casos de estudios complejos de yacimientos
8
Cálculo de reservas
Simulación numérica de yacimientos
Es imprescindible en los casos de estudios de recuperación secundaria o
mejorada, para las cuales los modelos analíticos se revelan
insuficientes.
Es capaz de tomar en cuentas todas las variaciones que puedan ocurrir
en el yacimiento, por lo tanto con esta herramienta se pueden obtener
resultados más satisfactorios que los que se pueden obtener con curvas
de declinación de producción o balance de materiales.
Cálculo de reservas
Aplicación determinística del método volumétrico
Se deben calcular los valores promedios de los datos a ser utilizados.
Estos promedios pueden ser ponderados por espesor, área o volumen
relacionados al pozo que aporta los datos.
Ecuaciones utilizadas en el método volumétrico en su aplicación
determinística:
V φp (1 − Swcp )
N = 7758 r
Boi
V φp (1 − Swcp )
G = 43561 r
Bgi
9
Volumen de roca
Mapas isópacos
Se construye un gráfico de espesor versus área y se calcula el área
bajo dicha curva.
Volumen de roca
Método gráfico
Método Tabular
Aproximación piramidal
d
[
V1 = A1 + A 2 + A1A 2 ]
3
d
[
V = A 0 + 2A1 + ... + 2A j −1 + A j + A 0 A1 + ... + A j −1A j ]
3
10
Cálculo de reservas
Mapas estructurales
Cálculo del área encerrada por líneas de igual profundidad.
Un gráfico de profundidad versus estas áreas producirá dos curvas
entre las cuales estará comprendido el volumen de roca del yacimiento
Para el cálculo de este volumen podrían usarse métodos gráficos o
métodos tabulares
Porosidad promedio
Promedio aritmético
n
∑φ
n
φp = i =1
i
∑φ pi
Por pozo Del yacimiento φp = i =1
n n
Promedio ponderado
n
∑ φh i i
Por pozo φp = i =1
n
∑ hi
i =1
Del yacimiento, ponderado por:
Espesor de arena Área de drenaje Volumen de drenaje
n n
∑φ ∑φ
n
φp = i =1
h
pi i
∑ φpiAi i =1
pi Aihi
n φp = i =1 φp = n
∑h ∑ Ah
n
i =1
i
∑A
i =1
i
i =1
i i
11
Cálculo de reservas
Aplicación probabilística del método volumétrico
El reconocimiento de la incertidumbre en los parámetros involucrados
en el cálculo del POES y del GOES se realiza bajo un tratamiento
probabilístico.
Estos parámetros se representan como distribuciones de probabilidad.
En lugar de obtenerse un valor único del N o G, se obtendrá, mediante
la aplicación del método de Monte Carlo, una función de distribución
acumulada del POES o del GOES
V φp (1 − Swcp )
Cálculo del POES: N = 7758 r
Boi
V φp (1 − Swcp )
Cálculo del GOES: G = 43561 r
Bgi
Método de Monte Carlo
Tomar muestras de la distribución de probabilidad de cada uno de los
parámetros considerados estadísticos y sustituirlos en la ecuación del
método volumétrico para obtener un valor de N.
Repetir el proceso anterior, un número significativo de veces.
Los valores de Ni son ordenados en sentido creciente, asignándoles a
cada uno un valor de frecuencia acumulada
Si graficamos la frecuencia acumulada versus N, obtendremos una
función de distribución acumulada de estos valores.
12
Método de Monte Carlo
Función de distribución acumulada
Dicho gráfico puede interpretarse como la probabilidad de que el valor
del POES para el yacimiento considerado sea menor o igual a N.
El POES correspondiente a una frecuencia 50% sería el valor promedio
del yacimiento.
Factor de recobro de petróleo
De todo el volumen de hidrocarburos presente en un yacimiento
(POES), sólo una fracción puede ser conducida hasta la superficie.
Sólo una fracción del volumen de hidrocarburos que puede ser
conducida hasta la superficie puede extraerse en condiciones
económicamente rentables.
El factor que agrupa estas dos fracciones se denomina “factor de
recobro” o “factor de recuperación de petróleo” (FR) y es característico
de cada yacimiento.
Factor de recobro de petróleo
El factor de recuperación de petróleo (FR) es función de las propiedades
de las rocas y los fluidos del yacimiento, de su nivel de presión y del
mecanismo de producción dominante en el yacimiento.
El producto de este factor por el POES de un yacimiento constituyen las
reservas recuperables (Npr) del yacimiento.
Npr = FR*N
El factor de recuperación de petróleo es normalmente estimado a
través de la predicción del comportamiento futuro del yacimiento, con
la utilización de diferentes modelos (curvas de declinación de
producción, balance de materiales, simulación numérica).
13
