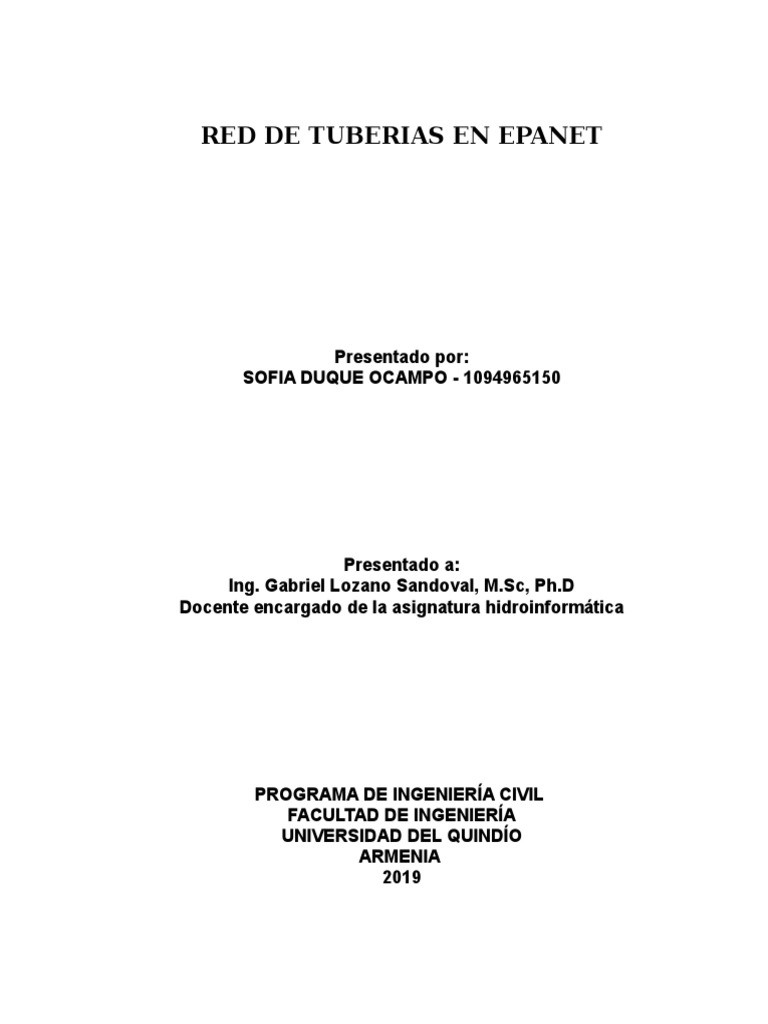

RED DE TUBERIAS EN EPANET

Presentado por:
SOFIA DUQUE OCAMPO - 1094965150

Presentado a:
Ing. Gabriel Lozano Sandoval, M.Sc, Ph.D
Docente encargado de la asignatura hidroinformática

PROGRAMA DE INGENIERÍA CIVIL

FACULTAD DE INGENIERÍA
UNIVERSIDAD DEL QUINDÍO
ARMENIA
2019
 HIDROINFORMATICA
EPANET

INTRODUCCION

Debido a la gran demanda del recurso hídrico que se ha generado

en la actualidad, se ha vuelto completamente necesario el uso de
herramientas de investigaciones que permitan mejorar nuestro
conocimiento del movimiento y destino del agua potable y sus
respectivos contribuyentes en una red de agua. Para suplir esta
necesidad, uno de los programas más utilizados es EPANET, el cual
permite realizar análisis hidráulicos de redes de tuberías a partir de
las características físicas de las tuberías y dinámicas de los nudos
(consumos) para obtener la presión y los caudales en nodos y
tuberías respectivamente. Adicionalmente, EPANET permite el
análisis de calidad de agua a través del cual es posible determinar
el tiempo de viaje del fluido desde las fuentes (depósitos y
embalses), hasta los nodos del sistema.
Entre los elementos que puede simular el programa se encuentran
fundamentalmente tuberías, nodos, depósitos, embalses y
adicionalmente permite utilizar elementos más complejos como
bombas y válvulas. En el presente trabajo se plantea un ejemplo
sencillo del uso y resultados del software, para comprender mejor
sus comandos y los beneficios para usarlo a futuro.

Facultad de Ingeniería

FACULTAD DE INGENIERIA Programa de Ingeniería Civil

-2-
 HIDROINFORMATICA
EPANET

CONTENIDO

1. REDES DE TUBERIAS EN EPANET.................................................4

1.1. RED DE TUBERIA....................................................................4
1.2. RED DE TUBERIA EN PVC.......................................................9
1.3. RED DE TUBERIA EN PEAD...................................................12
1.4. RED DE TUBERIA EN ASBESTO CEMENTO............................15
1.5. RED DE TUBERIAS DE HIERRO FUNDIDO.............................17
2. ANALISIS DE RESULTADO...........................................................20
3. CONCLUSIONES.........................................................................21

Facultad de Ingeniería

FACULTAD DE INGENIERIA Programa de Ingeniería Civil

-3-
 HIDROINFORMATICA
EPANET

1. REDES DE TUBERIAS EN EPANET

1.1. RED DE TUBERIA

El ejemplo que se presenta en clase, consiste en el desarrollo de

una red dada por el ingeniero Gabriel Lozano, la cual consta de un
tanque que abastece el sistema, ocho tuberías y seis nodos. En la
imagen a continuación, puede observar un bosque del sistema que
se debe realizar en el software EPANET.

Imagen 1. Esquema del ejemplo.

Fuente: Ing. Gabriel Lozano.

Al entrar a EPANET, se procede a diseñar un esquema lo más

parecido al mostrado en la Imagen 1. Esto se hace introduciendo
inicialmente el tanque que abastece la red, con el comando “Anadir
Embalse”. Después, se procede a colocar los seis nodos
correspondientes, con el comando “Añadir nodo caudal”. Una vez
hecho esto, se procede a terminar el diseño de la red con la

Facultad de Ingeniería

FACULTAD DE INGENIERIA Programa de Ingeniería Civil

-4-
 HIDROINFORMATICA
EPANET

colocación de las tuberías con el comando “Añadir tubería”,

conectando todos los puntos introducidos anteriormente.

A continuación, se presenta una imagen, con el diseño logrado al

seguir el procedimiento ya mencionado.

Imagen 2. Diseño de la red de distribucion.

Fuente: EPANET.

Ya con este diseño logrado, se procede a caracterizar cada uno de

los elementos de la red de distribucion.
Estas caracteristicas fueron dadas en clase y son las que se
presentan a continuacion, agregando ademas que la rugosidad
tomada para las tuberias es de 0.15.

Tabla 1. Parametros de diseño de las tuberias.

Longit Diametro Rugosid
Tuberia ud (mm) ad
1 1000 356 0.15
2 500 254 0.15
3 500 153 0.15
4 500 254 0.15
5 500 153 0.15

Facultad de Ingeniería

FACULTAD DE INGENIERIA Programa de Ingeniería Civil

-5-
 HIDROINFORMATICA
EPANET

6 500 102 0.15

7 500 204 0.15
8 500 204 0.15
Fuente: Ing. Gabriel Lozano

Tabla 2. Parametros de diseño de los nodos y en tanque.

Nodo Qd(L/s) Cota
1 20 35
2 30 30
3 20 25
4 30 30
5 30 25
6 70 20
TANQU
E 200 50
Fuente: Ing. Gabriel Lozano

Ya con el diseño y las características del sistema se procede a correr

el programa, para así ver su comportamiento y analizar la
funcionalidad de la red de distribución, obteniendo los siguientes
resultados.

Imagen 3. Red de distribucion

Fuente. Epanet.

Facultad de Ingeniería

FACULTAD DE INGENIERIA Programa de Ingeniería Civil

-6-
 HIDROINFORMATICA
EPANET

La siguiente tabla, presenta los valores de las presiones en los

nodos y el tanque que se obtienen una vez corrido el programa.
Según la norma RAS, las presiones en los nodos son aceptables,
siempre y cuando no sean menores a 10 m.c.a y así cumplir con los
criterios exigidos.

Tabla 3. Datos caracteristicos de los nodos.

Fuente: Epanet.

Como se pudo apreciar en la tabla, ninguna de las presiones se

encuentra en los parametros recomendados, por lo tanto, se
requiere cambiar el diseño o los diametros de las tuberias.
La grafica a continuacion, es una representacion del
comportamiento de las presion en los nodos

Grafica 1. Distribucion de presion en los nodos

Fuente. Epanet.

Facultad de Ingeniería

FACULTAD DE INGENIERIA Programa de Ingeniería Civil

-7-
 HIDROINFORMATICA
EPANET

Una vez establecido el comportamiento de los nodos, se procede a

realizar el respectivo análisis en las tuberías, para las cuales se
debe tener en cuenta el tipo de material. Para este primer caso, se
evaluará el comportamiento de la velocidad, dependiendo de los
valores arrojados, sin tener en cuenta el material.

Tabla 4. Datos caracteristicos de las tuberias.

Fuente: Epanet.

Como se puede apreciar en la Tabla 4, las velocidades que se

presentan en las tuberias, en general son bajas y casi las mismas,
siendo la mayor la velocidad de la tuberia 1, lo cual puede ser
debido a que es la mas larga y tiene una pendiente mayor. Según la
norma RAS título d, la velocidad mínima como criterio de diseño
permitida en el colector es 0,75 m/s y la máxima es de 10m/s. Para
este caso, ambos criterios se cumplen.

En las graficas que se muestran a continuacion se puede apreciar el

comportamiento de las velocidades y las perdidas unitarias de
energia.

Facultad de Ingeniería

FACULTAD DE INGENIERIA Programa de Ingeniería Civil

-8-
 HIDROINFORMATICA
EPANET

Grafica 2. Distribucion de velocidades en las tuberias.

Fuente. Epanet.

Grafica 3. Distribucion de perdidas.

Fuente. Epanet.

1.2. RED DE TUBERIA EN PVC

Las tuberías en PVC provienen del policloruro de vinilo, que es un

polímero termoplástico, lo cual implica que a temperatura ambiente
los materiales presentan características más rígidas que cuando la
temperatura es aumentada. Entre sus características principales se
encuentra su gran resistencia a todo lo que sea eléctrico, así como
también al fuego. Entre los puntos a favor de las tuberías PVC se
encuentra su capacidad para hacer fluir fácilmente los deshechos
que normalmente se arrojan. Esto se debe a que los tubos y las
conexiones que se dan entre ellos tienen una superficie bastante
lisa, lo cual a su vez impide por completo que se produzcan
obstrucciones o atascamientos. Otra de las ventajas de las tuberías
PVC es su peso ligero y sus distintas longitudes.

Facultad de Ingeniería

FACULTAD DE INGENIERIA Programa de Ingeniería Civil

-9-
 HIDROINFORMATICA
EPANET

Teniendo en cuenta esto, se procede a realizar el mismo diseño de

red de tuberías hecho anteriormente con la diferencia de que en
este caso, van a ser tuberías de PVC, lo que significa que su
rugosidad va a cambiar de 0.15, el cual era el que se tenía, a
0.0015mm.

A continuación, se muestra el esquema de la red de tuberías en

PVC.

Imagen 4. Red de distribucion de tuberia en PVC.

Fuente: Epanet.

Ya con el programa corriendo, se realiza el mismo análisis que se

hizo en el primer diseño, obteniendo lo siguiente:

Tabla 5. Datos caracteristicos de los nodos.

Fuente: Epanet.

Facultad de Ingeniería

FACULTAD DE INGENIERIA Programa de Ingeniería Civil

- 10 -
 HIDROINFORMATICA
EPANET

Grafica 4. Distribucion de presion en los nodos

Fuente: Epanet.

Según lo establecido al inicio, las presiones no deben ser menores a

10 m.c.a, pero al igual que el ejemplo anterior, las presiones no
cumplen, por lo tanto, se sugiere un rediseño de la red o cambio de
diametros para generar un aumento de las presiones.

Tabla 6. Datos caracteristicos de las tuberias.

Fuente: Epanet.

Grafica 5. Distribucion de velocidades en la tuberias.

Fuente: Epanet.

Facultad de Ingeniería

FACULTAD DE INGENIERIA Programa de Ingeniería Civil

- 11 -
 HIDROINFORMATICA
EPANET

Grafica 6. Distribucion de perdidas.

Fuente: Epanet.

Las velocidades se encuentran entre los parámetros establecidos

por la norma RAS, además de que se puede apreciar que estas no
son muy distintas a las presentadas en el ejemplo inicial.

1.3. RED DE TUBERIA EN PEAD

El polietileno de alta densidad es el polímero sintético de mayor

producción en el mundo. Tiene la característica de ser incoloro,
inodoro, no ser tóxico y se obtiene a baja presión. Las tuberías de
polietileno se emplean en instalaciones de riego en tuberías
primarias, como secundarias y terciarias. Se fabrican a partir de
polietileno, que es un material que se obtiene del etileno mediante
procesos de polimerización. El empleo de tuberías de polietileno
está muy difundido, debido a las ventajas que presenta con
respecto a otro tipo de tuberías, entre las que podemos destacar su
ligereza, flexibilidad, resistencia al paso del tiempo y a la formación
de incrustaciones, así como la posibilidad de instalación a la
intemperie. Como contrapartida, el precio de las tuberías de
polietileno suele ser mayor que el de las tuberías de PVC para los
mismos diámetros y presiones de funcionamiento.

Ahora, se procede a realizar el mismo diseño de red de tuberías con

la diferencia de que en este caso, van a ser tuberías en PEAD, lo
que significa que su rugosidad va a ser de 0.01mm. A continuación,
se presenta lo obtenido gracias a EPANET.

Facultad de Ingeniería

FACULTAD DE INGENIERIA Programa de Ingeniería Civil

- 12 -
 HIDROINFORMATICA
EPANET

Imagen 5. Red de distribucion de tuberia en PEAD.

Fuente: Epanet.

Lo primero a analizar, van a ser los nodos y sus respectivas

presiones.

Tabla 6. Datos caracteristicos de los nodos.

Fuente: Epanet.

Grafica 7. Distribucion de presion en los nodos.

Fuente: Epanet.

Facultad de Ingeniería

FACULTAD DE INGENIERIA Programa de Ingeniería Civil

- 13 -
 HIDROINFORMATICA
EPANET

Al igual que el ejemplo anterior, las presiones no cumplen, por lo

tanto, se sugiere un rediseño de la red o cambio de diametros para
generar un aumento de las presiones.
A continuacion, se hace el respectivo analisis en las tuberias.

Tabla 6. Datos caracteristicos de las tuberias.

Fuente: Epanet.

Las velocidades se encuentran entre los parámetros establecidos

por la norma RAS, además de que se puede apreciar que estas son
las mismas presentadas en el ejemplo realizado con las tuberías de
PVC.

Grafica 8. Distribucion de velocidades.

Fuente: Epanet.

Facultad de Ingeniería

FACULTAD DE INGENIERIA Programa de Ingeniería Civil

- 14 -
 HIDROINFORMATICA
EPANET

Grafica 9. Distribucion de perdidas.

Fuente: Epanet.

1.4. RED DE TUBERIA EN ASBESTO CEMENTO

El asbesto se conforma por un grupo de minerales que se da

naturalmente en forma de conjunto de fibras. Estas fibras se
encuentran en el suelo y las rocas en muchas partes del mundo.
Están hechas principalmente de silicio y oxígeno, aunque también
contienen otros elementos. La tubería A.C.P. se fabrica por enrollado
a presión de una mezcla de asbesto y cemento portland en capas
múltiples, siendo sometidas a fraguado mediante procesos
especiales. La tubería presenta interiormente una superficie muy
lisa, lo cual permite usar coeficientes de rugosidad menores y
consecuentemente mayor capacidad de transporte. Por otra parte,
es un material inerte a la corrosión, lo cual resulta ventajoso
respecto a las otras clases de tuberías mencionadas. Acerca de los
riesgos para la salud como resultado de la presencia de asbesto en
el agua potable, los resultados después de varios años de
investigación con animales de laboratorio a los cuales se les
administró, a lo largo de toda la vida una gran cantidad de asbesto
(varios miles de millones de fibras de asbesto por día) que se les
incorporó a la dieta, de manera consistente no demostró tener un
incremento en la incidencia de tumores gastrointestinales, o en
cualquier otro cambio patológico en la vía gastrointestinal.

Ahora, se procede a realizar el mismo diseño de red de tuberías que

se ha venido haciendo, con la diferencia de que, en este caso, van a
ser tuberías asbesto de cemento, lo que significa que su rugosidad

Facultad de Ingeniería

FACULTAD DE INGENIERIA Programa de Ingeniería Civil

- 15 -
 HIDROINFORMATICA
EPANET

va a ser de 0.011mm. A continuación, se presenta lo obtenido

gracias a EPANET.

Imagen 6. Red de distribucion de tuberia en asbesto de cemento.

Fuente: Epanet.
A continuacion, se hace el respectivo analisis en las tuberias.

Tabla 8. Datos caracteristicos de los nodos.

Fuente: Epanet.

Grafica 10. Distribucion de presion en los nodos.

Fuente: Epanet.

Facultad de Ingeniería

FACULTAD DE INGENIERIA Programa de Ingeniería Civil

- 16 -
 HIDROINFORMATICA
EPANET

Al igual que el ejemplo anterior, las presiones no cumplen, por lo

tanto, se sugiere un rediseño de la red o cambio de diametros para
generar un aumento de las presiones.
A continuacion, se hace el respectivo analisis en las tuberias.

Tabla 9. Datos caracteristicos de las tuberias.

Fuente: Epanet.

Grafica 11. Distribucion de velocidades en las tuberias.

Fuente: Epanet.

Grafica 12. Distribucion de perdidas.

Fuente: Epanet.

Las velocidades se encuentran entre los parámetros establecidos

por la norma RAS, además de que se puede apreciar que estas son
Facultad de Ingeniería

FACULTAD DE INGENIERIA Programa de Ingeniería Civil

- 17 -
 HIDROINFORMATICA
EPANET

las mismas presentadas en el ejemplo realizado con las tuberías de

PVC y PEAD.

1.5. RED DE TUBERIAS DE HIERRO FUNDIDO

La tubería de hierro fundido es fabricada mediante la fundición de

lingotes de hierro, carbón cocke y piedra caliza. La presencia de
láminas de grafito en la tubería le da cierta resistencia a la
oxidación y a la corrosión, pero, asimismo, la hace frágil. Es un
material de gran durabilidad bajo condiciones de instalación
apropiadas. Su condición de material frágil limita su utilización,
principalmente en redes de distribución, donde la colocación de
tuberías en zanjas es indispensable. Como último ejemplo, se
realiza el mismo diseño de red de tuberías que se ha venido
haciendo, pero en este caso, van a ser tuberías hierro fundido, lo
que significa que su rugosidad va a ser de 0.13mm. A continuación,
se presenta lo obtenido gracias a EPANET.

Imagen 7. Red de distribucion de tuberia en hierro fundido.

Fuente: Epanet.
A continuacion, se hace el respectivo analisis en las tuberias.

Tabla 9. Datos caracteristicos de los nodos.

Facultad de Ingeniería

FACULTAD DE INGENIERIA Programa de Ingeniería Civil

- 18 -
 HIDROINFORMATICA
EPANET

Fuente: Epanet.

Grafica 13. Distribucion de presion en los nodos.

Fuente: Epanet.
Al igual que en los casos anteriores, las presiones no cumplen, por
lo tanto, se sugiere un rediseño de la red o cambio de diametros
para generar un aumento de las presiones. Cabe agregar que en
este caso, las presiones disminuyeron considerablemnte.

A continuacion, se hace el respectivo analisis en las tuberias.

Tabla 9. Datos caracteristicos de los nodos.

Fuente: Epanet.

Facultad de Ingeniería

FACULTAD DE INGENIERIA Programa de Ingeniería Civil

- 19 -
 HIDROINFORMATICA
EPANET

Grafica 14. Distribucion de velocidades en las tuberias.

Fuente: Epanet.

Grafica 15. Distribucion de perdidas.

Fuente: Epanet.

Facultad de Ingeniería

FACULTAD DE INGENIERIA Programa de Ingeniería Civil

- 20 -
 HIDROINFORMATICA
EPANET

2. ANALISIS DE RESULTADO

La velocidad de un fluido a través de una tubería es algo que se

debe analizar pues si esta es demasiado alta se presentan
problemas de desgaste de las paredes por fricción la cual puede
destruir la película de inhibidor que en algunos casos protege la
pared de la tubería dejándola expuesta a la corrosión o si la fricción
es muy alta se puede presentar desgaste de la tubería por
abrasión ; por otra parte si la velocidad es demasiado baja se
pueden presentar problemas de depositacion de sólidos y esto
reduce el tamaño de la tubería. Para todos los casos que se
analizaron, las velocidades obtenidas gracias a EPANET están entre
los rangos establecidos por la norma RAS, lo por que no va haber
problemas de desgaste del material o de solidos estancados, por lo
tanto, si este fuera el único factor a analizar, la red de tuberías no
requeriría cambio en ninguno de los casos establecidos.

Según lo establecido en la norma, la presión estática no será mayor

de 50 m.c.a en cualquier punto de la red. En condiciones de
demanda máxima horaria, la presión de debe ser menor de 10
m.c.a. Con respecto a lo anterior, en todos los casos, estas fueron
bajas, aunque en algunos más que otros, especialmente en los que
la rugosidad era más alta. Para la solución de este tipo de
problemas es recomendable cambiar los diámetros hasta tener las
presiones deseadas y con las cuales el sistema de red de tuberías
funciones eficientemente.

Cabe agregar que las tuberías de PVC y PEAD presentaron valores

de presiones y velocidades casi iguales, porque en términos de uso,
ambos son opciones viables si se desean estos resultados, aunque
en términos económicos, las tuberías PEAD son más costosas.

Facultad de Ingeniería

FACULTAD DE INGENIERIA Programa de Ingeniería Civil

- 21 -
 HIDROINFORMATICA
EPANET

3. CONCLUSIONES

 Con los resultados del análisis hidráulico con EPANET, los

constructores y urbanizadores pueden trazar y diseñar mejor
la red de distribución de agua potable en un área su
abastecimiento en tiempo y forma en zonas urbanas y áreas
rurales, así como su disponibilidad.
 El EPANET, ofrece un prediseño, que pueden contraponerse
con la norma RAS en función de las características y
mediciones planteadas con el esquema establecido. Todo ello,
con vista a garantizar el suministro y consumo de agua
potable en forma efectiva; así como contribuir al desarrollo de
actividades humanas de primer orden en un área específica,
cumpliendo con todas las especificaciones que se establecen
en la norma.
 En los trabajos de ingeniería que se realicen en el sitio,
pueden irse actualizando los datos y planos elaborados con el
EPANET, a fin de ofrecer un mejor seguimiento y monitoreo de
las variables hidráulicas evaluadas (altura y velocidades de
los flujos de agua; orientación y dirección del agua;
características del sistema de tuberías; condiciones del
terreno, y otros). Permitiendo medir y evaluar, por ejemplo, la
calidad química de aguas de consumo, y a su vez, se abona a
la salud pública y problemas sanitarios que se generen de la
falta de sistema de alcantarillado, o sobresaturación de los
mismos.
 Con los resultados del EPANET, los constructores y
urbanizadores pueden diseñar y evaluar el sistema de
tuberías de alcantarillados más óptimo y viable previo a
ejecutar los trabajos de ingeniería.

Facultad de Ingeniería

FACULTAD DE INGENIERIA Programa de Ingeniería Civil

- 22 -
