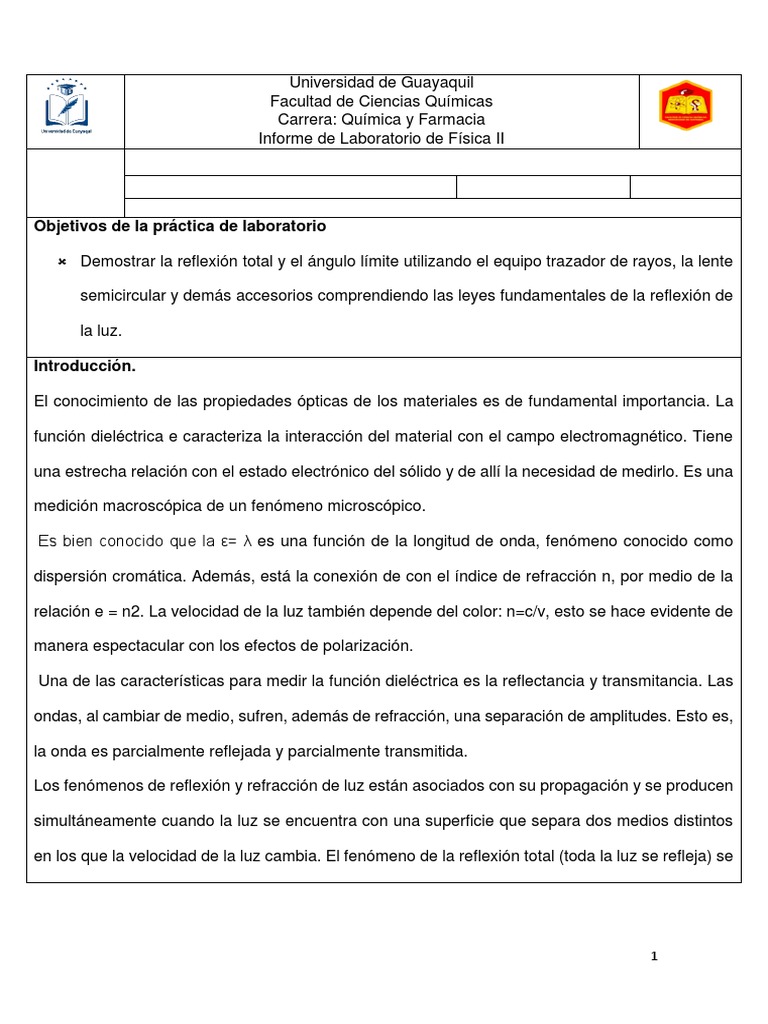

Universidad de Guayaquil

Facultad de Ciencias Químicas

Carrera: Química y Farmacia
Informe de Laboratorio de Física II

Objetivos de la práctica de laboratorio

 Demostrar la reflexión total y el ángulo límite utilizando el equipo trazador de rayos, la lente

semicircular y demás accesorios comprendiendo las leyes fundamentales de la reflexión de

la luz.

Introducción.

El conocimiento de las propiedades ópticas de los materiales es de fundamental importancia. La

función dieléctrica e caracteriza la interacción del material con el campo electromagnético. Tiene

una estrecha relación con el estado electrónico del sólido y de allí la necesidad de medirlo. Es una

medición macroscópica de un fenómeno microscópico.

Es bien conocido que la ε= λ es una función de la longitud de onda, fenómeno conocido como

dispersión cromática. Además, está la conexión de con el índice de refracción n, por medio de la

relación e = n2. La velocidad de la luz también depende del color: n=c/v, esto se hace evidente de

manera espectacular con los efectos de polarización.

Una de las características para medir la función dieléctrica es la reflectancia y transmitancia. Las

ondas, al cambiar de medio, sufren, además de refracción, una separación de amplitudes. Esto es,

la onda es parcialmente reflejada y parcialmente transmitida.

Los fenómenos de reflexión y refracción de luz están asociados con su propagación y se producen

simultáneamente cuando la luz se encuentra con una superficie que separa dos medios distintos

en los que la velocidad de la luz cambia. El fenómeno de la reflexión total (toda la luz se refleja) se

1

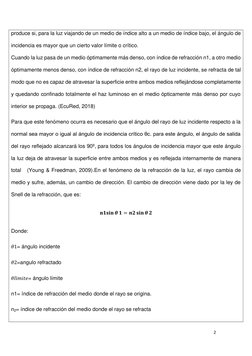

produce si, para la luz viajando de un medio de índice alto a un medio de índice bajo, el ángulo de

incidencia es mayor que un cierto valor límite o crítico.

Cuando la luz pasa de un medio óptimamente más denso, con índice de refracción n1, a otro medio

óptimamente menos denso, con índice de refracción n2, el rayo de luz incidente, se refracta de tal

modo que no es capaz de atravesar la superficie entre ambos medios reflejándose completamente

y quedando confinado totalmente el haz luminoso en el medio ópticamente más denso por cuyo

interior se propaga. (EcuRed, 2018)

Para que este fenómeno ocurra es necesario que el ángulo del rayo de luz incidente respecto a la

normal sea mayor o igual al ángulo de incidencia crítico θc. para este ángulo, el ángulo de salida

del rayo reflejado alcanzará los 90º, para todos los ángulos de incidencia mayor que este ángulo

la luz deja de atravesar la superficie entre ambos medios y es reflejada internamente de manera

total (Young & Freedman, 2009).En el fenómeno de la refracción de la luz, el rayo cambia de

medio y sufre, además, un cambio de dirección. El cambio de dirección viene dado por la ley de

Snell de la refracción, que es:

𝐧𝟏𝐬𝐢𝐧 𝜽 𝟏 = 𝒏𝟐 𝐬𝐢𝐧 𝜽 𝟐

Donde:

𝜃1= ángulo incidente

𝜃2=angulo refractado

𝜃𝑙í𝑚𝑖𝑡𝑒= ángulo límite

n1= índice de refracción del medio donde el rayo se origina.

n2= índice de refracción del medio donde el rayo se refracta

2

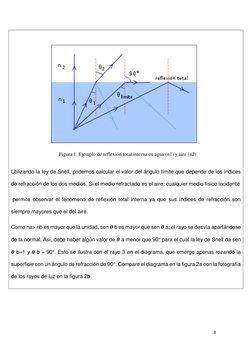

 Figura 1. Ejemplo de reflexión total interna en agua (n1) y aire (n2)

Utilizando la ley de Snell, podemos calcular el valor del ángulo límite que depende de los índices

de refracción de los dos medios. Si el medio refractado es el aire, cualquier medio físico incidente

permite observar el fenómeno de reflexión total interna ya que sus índices de refracción son

siempre mayores que el del aire.

Como na> nb es mayor que la unidad, sen 𝜽 b es mayor que sen 𝜽 a; el rayo se desvía apartándose

de la normal. Así, debe haber algún valor de 𝜽 a menor que 90° para el cual la ley de Snell da sen

𝜽 b=1 y 𝜽 b = 90°. Esto se ilustra con el rayo 3 en el diagrama, que emerge apenas rozando la

superficie con un ángulo de refracción de 90°. Compare el diagrama en la figura 2a con la fotografía

de los rayos de luz en la figura 2b.

3

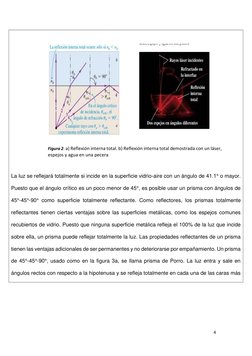

 Figura 2. a) Reflexión interna total. b) Reflexión interna total demostrada con un láser,
espejos y agua en una pecera

La luz se reflejará totalmente si incide en la superficie vidrio-aire con un ángulo de 41.1° o mayor.

Puesto que el ángulo crítico es un poco menor de 45°, es posible usar un prisma con ángulos de

45°-45°-90° como superficie totalmente reflectante. Como reflectores, los prismas totalmente

reflectantes tienen ciertas ventajas sobre las superficies metálicas, como los espejos comunes

recubiertos de vidrio. Puesto que ninguna superficie metálica refleja el 100% de la luz que incide

sobre ella, un prisma puede reflejar totalmente la luz. Las propiedades reflectantes de un prisma

tienen las ventajas adicionales de ser permanentes y no deteriorarse por empañamiento. Un prisma

de 45°-45°-90°, usado como en la figura 3a, se llama prisma de Porro. La luz entra y sale en

ángulos rectos con respecto a la hipotenusa y se refleja totalmente en cada una de las caras más

4

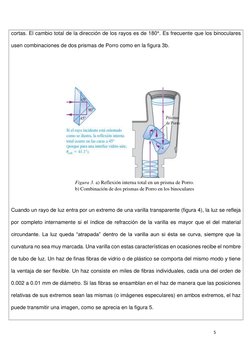

cortas. El cambio total de la dirección de los rayos es de 180°. Es frecuente que los binoculares

usen combinaciones de dos prismas de Porro como en la figura 3b.

Figura 3. a) Reflexión interna total en un prisma de Porro.

b) Combinación de dos prismas de Porro en los binoculares

Cuando un rayo de luz entra por un extremo de una varilla transparente (figura 4), la luz se refleja

por completo internamente si el índice de refracción de la varilla es mayor que el del material

circundante. La luz queda “atrapada” dentro de la varilla aun si ésta se curva, siempre que la

curvatura no sea muy marcada. Una varilla con estas características en ocasiones recibe el nombre

de tubo de luz. Un haz de finas fibras de vidrio o de plástico se comporta del mismo modo y tiene

la ventaja de ser flexible. Un haz consiste en miles de fibras individuales, cada una del orden de

0.002 a 0.01 mm de diámetro. Si las fibras se ensamblan en el haz de manera que las posiciones

relativas de sus extremos sean las mismas (o imágenes especulares) en ambos extremos, el haz

puede transmitir una imagen, como se aprecia en la figura 5.

5
 Figura 4. Varilla transparente con índice de Figura 5. Transmisión de imágenes por un
refracción mayor que el del material
haz de fibras ópticas.
circundante.

Los equipos de fibra óptica tienen muchas aplicaciones médicas en los instrumentos llamados

endoscopios, que se insertan directamente en los tubos bronquiales, la vejiga, el colon y otros

órganos para efectuar un examen visual directo. Un haz de fibra se puede encerrar en una aguja

hipodérmica para estudiar los tejidos y vasos sanguíneos que hay debajo de la piel. La fibra óptica

también tiene aplicaciones en los sistemas de comunicación, en los que se usa para transmitir un

rayo láser modulado. La rapidez con la que una onda (ya sea de luz, de radio o de otro tipo) puede

transmitir información es proporcional a la frecuencia.

Para comprender por qué en términos cualitativos, considere la modulación (modificación) de la

onda por medio del recorte de algunas de sus crestas. Suponga que cada cresta representa un

dígito binario: una cresta recortada representa un 0 y una cresta sin modificar representa un 1. El

número de dígitos binarios que podemos transmitir por unidad de tiempo es, por consiguiente,

proporcional a la frecuencia de la onda. Las ondas de luz infrarroja y visible tienen una frecuencia

mucho mayor que las ondas de radio, de manera que un rayo láser modulado puede transmitir una

cantidad enorme de información a través de un solo cable de fibra óptica.

6

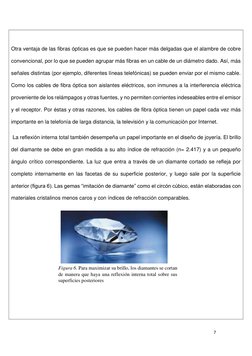

Otra ventaja de las fibras ópticas es que se pueden hacer más delgadas que el alambre de cobre

convencional, por lo que se pueden agrupar más fibras en un cable de un diámetro dado. Así, más

señales distintas (por ejemplo, diferentes líneas telefónicas) se pueden enviar por el mismo cable.

Como los cables de fibra óptica son aislantes eléctricos, son inmunes a la interferencia eléctrica

proveniente de los relámpagos y otras fuentes, y no permiten corrientes indeseables entre el emisor

y el receptor. Por éstas y otras razones, los cables de fibra óptica tienen un papel cada vez más

importante en la telefonía de larga distancia, la televisión y la comunicación por Internet.

La reflexión interna total también desempeña un papel importante en el diseño de joyería. El brillo

del diamante se debe en gran medida a su alto índice de refracción (n= 2.417) y a un pequeño

ángulo crítico correspondiente. La luz que entra a través de un diamante cortado se refleja por

completo internamente en las facetas de su superficie posterior, y luego sale por la superficie

anterior (figura 6). Las gemas “imitación de diamante” como el circón cúbico, están elaboradas con

materiales cristalinos menos caros y con índices de refracción comparables.

Figura 6. Para maximizar su brillo, los diamantes se cortan

de manera que haya una reflexión interna total sobre sus
superficies posteriores

7

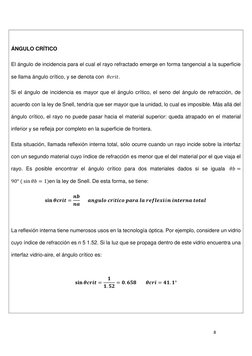

ÁNGULO CRÍTICO

El ángulo de incidencia para el cual el rayo refractado emerge en forma tangencial a la superficie

se llama ángulo crítico, y se denota con 𝜃𝑐𝑟𝑖𝑡.

Si el ángulo de incidencia es mayor que el ángulo crítico, el seno del ángulo de refracción, de

acuerdo con la ley de Snell, tendría que ser mayor que la unidad, lo cual es imposible. Más allá del

ángulo crítico, el rayo no puede pasar hacia el material superior: queda atrapado en el material

inferior y se refleja por completo en la superficie de frontera.

Esta situación, llamada reflexión interna total, sólo ocurre cuando un rayo incide sobre la interfaz

con un segundo material cuyo índice de refracción es menor que el del material por el que viaja el

rayo. Es posible encontrar el ángulo crítico para dos materiales dados si se iguala 𝜃𝑏 =

90° ( sin 𝜃𝑏 = 1)en la ley de Snell. De esta forma, se tiene:

𝒏𝒃
𝐬𝐢𝐧 𝜽𝒄𝒓𝒊𝒕 = 𝒂𝒏𝒈𝒖𝒍𝒐 𝒄𝒓í𝒕𝒊𝒄𝒐 𝒑𝒂𝒓𝒂 𝒍𝒂 𝒓𝒆𝒇𝒍𝒆𝒙𝒊ó𝒏 𝒊𝒏𝒕𝒆𝒓𝒏𝒂 𝒕𝒐𝒕𝒂𝒍
𝒏𝒂

La reflexión interna tiene numerosos usos en la tecnología óptica. Por ejemplo, considere un vidrio

cuyo índice de refracción es n 5 1.52. Si la luz que se propaga dentro de este vidrio encuentra una

interfaz vidrio-aire, el ángulo crítico es:

𝟏
𝐬𝐢𝐧 𝜽𝒄𝒓𝒊𝒕 = = 𝟎. 𝟔𝟓𝟖 𝜽𝒄𝒓𝒊 = 𝟒𝟏. 𝟏°
𝟏. 𝟓𝟐

8
FIBRA ÓPTICA

Un gabinete montado que contiene interconexiones de fibra

óptica. Los cables amarillos son fibras ópticas monomodo; los

cables naranjas y aqua son fibras multimodo: fibras 50/125 µm

OM2 y 50/125 µm OM3 respectivamente.

Una fibra óptica es una fibra flexible, transparente hecha al

embutir o extruir vidrio (sílice) o plástico en un diámetro

ligeramente más grueso que el de un pelo humano (figura 1).

Figura 1. Fibra óptica
Las fibras ópticas se utilizan más comúnmente como un medio

para transmitir luz entre dos puntas de una fibra y tienen un amplio uso en las comunicaciones por

fibra óptica, donde permiten la transmisión en distancias y en un ancho de banda (velocidad de

datos) más grandes que los cables eléctricos. Se usan fibras en vez de alambres de metal porque

las señales viajan a través de ellas con menos pérdida; además, las fibras son inmunes a la

interferencia electromagnética, un problema del cual los cables de metal sufren ampliamente. Las

fibras también se usan para la iluminación e imaginería, y normalmente se envuelven en paquetes

para poder ser usados para introducir o sacar luz de espacios reducidos, como en el caso de un

fibroscopio. Algunas fibras diseñadas de manera especial se usan también para una amplia

variedad de aplicaciones diversas, algunas de ellas son los sensores de fibra óptica y los láseres

de fibra.

Típicamente, las fibras ópticas tienen un núcleo rodeado de un material de revestimiento

transparente con un índice de refracción más bajo. La luz se mantiene en el núcleo debido al

fenómeno de reflexión interna total que causa que la fibra actúe como una guía de ondas. Las

9

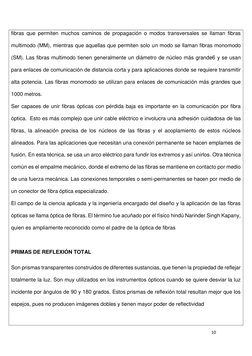

fibras que permiten muchos caminos de propagación o modos transversales se llaman fibras

multimodo (MM), mientras que aquellas que permiten solo un modo se llaman fibras monomodo

(SM). Las fibras multimodo tienen generalmente un diámetro de núcleo más grande6 y se usan

para enlaces de comunicación de distancia corta y para aplicaciones donde se requiere transmitir

alta potencia. Las fibras monomodo se utilizan para enlaces de comunicación más grandes que

1000 metros.

Ser capaces de unir fibras ópticas con pérdida baja es importante en la comunicación por fibra

óptica. Esto es más complejo que unir cable eléctrico e involucra una adhesión cuidadosa de las

fibras, la alineación precisa de los núcleos de las fibras y el acoplamiento de estos núcleos

alineados. Para las aplicaciones que necesitan una conexión permanente se hacen emplames de

fusión. En esta técnica, se usa un arco eléctrico para fundir los extremos y así unirlos. Otra técnica

común es el empalme mecánico, donde el extremo de las fibras se mantiene en contacto por medio

de una fuerza mecánica. Las conexiones temporales o semi-permanentes se hacen por medio de

un conector de fibra óptica especializado.

El campo de la ciencia aplicada y la ingeniería encargado del diseño y la aplicación de las fibras

ópticas se llama óptica de fibras. El término fue acuñado por el físico hindú Narinder Singh Kapany,

quien es ampliamente reconocido como el padre de la óptica de fibras

PRIMAS DE REFLEXIÓN TOTAL

Son prismas transparentes construidos de diferentes sustancias, que tienen la propiedad de reflejar

totalmente la luz. Son muy utilizados en los instrumentos ópticos cuando se quiere desviar la luz

incidente por ángulos de 90 y 180 grados. Estos prismas de reflexión total resultan mejor que los

espejos, pues no producen imágenes dobles y tienen mayor poder de reflectividad

10
Materiales de laboratorio
 Caja de accesorios ópticos

 Regla graduada en centímetros

 Escuadra

 Graduador

 Lápiz de papel

 Lápices de colores o marcadores punta fina

 Hoja de papel bond tamaño a4

 Papel milimetrado

 Lente semicircular

Equipos de laboratorio

Trazador de rayos ópticos

Actividades por desarrollar/ técnica operatoria o procedimiento

1. Conecte el enchufe del rayo trazador de rayos a la toma corriente y ponga la platina móvil

del aparato trazador de rayos de manera que el rayo de luz, que sale por la ranura de la

placa metálica, coincida con el cero de la escala grabada en la platina.

2. Coloque una hoja de papel sobre la platina y asegúrela mediante las grapas dispuestas para

el efecto, situada en los extremos de la platina.

3. Tome la placa semicircular de la caja de accesorios ópticos y colóquela en la trayectoria de

rayos luminosas tal como se muestran en

4. la figura que se adjunta:

5. Sin mover la placa y sujetándola fijamente la placa marque la posición de la misma (la placa,

la trayectoria del rayo que viene de la fuente el rayo que sale de la placa que se llama

emergente).

11
 6. Repita el paso anterior, para otras posiciones diferentes de la placa. Para ello, gire la placa

en el sentido de las manecillas del reloj, marque en cada paso la posición de la placa, la

trayectoria del rayo incidente y la del rayo emergente.

FLUJOGRAMA

Es el fenómeno que se produce cuando un rayo

de luz atraviesa un medio de índice de
refracción n2 menor que el índice de refracción n1 en el
que éste se encuentra, se refracta de tal modo que no
es capaz de atravesar la superficie entre ambos medios
reflejándose completamente.
Reflexión Interna Total

Ángulo crítico
Es el ángulo mínimo de incidencia en el cual se produce
la reflexión interna total. El ángulo de incidencia se
mide respecto a la normal de la separación de los
medios.

12
Resultados obtenidos

Posición de la Ө1 Ө2 Ө3
placa
P1 50 20 90
----------
P2 40 20 90
----------

Conclusiones

Reflexión total es el fenómeno que se produce cuando un rayo de luz atraviesa un medio de índice

de refracción n2 menor que el índice de refracción n1 en el que éste se encuentra, se refracta de

tal modo que no es capaz de atravesar la superficie entre ambos medios reflejándose

completamente.

La reflexión interna total se utiliza en fibra óptica para conducir la luz a través de la fibra sin

pérdidas de energía. En una fibra óptica el material interno tiene un índice de refracción más

grande que el material que lo rodea. El ángulo de la incidencia de la luz es crítico para la base y

su revestimiento y se produce una reflexión interna total que preserva la energía transportada por

la fibra.

Recomendaciones

 Prestar atención a la explicación dada por el docente de modo que se pueda obtener

conocimiento práctico que le ayude desenvolverse mejor en la parte teórica de la materia.

 Tener cuidado en la forma en que utilizamos los materiales en las prácticas de laboratorio,

ya que son muy delicados y también pueden crear accidentes.

13
  Antes de iniciar verificar que no nos llegué una luz exterior a nuestro experimento, así como

evitar que la luz de nuestro experimento se dirija hacia otro equipo de trabajo.

 Verificar que nuestro sistema esté bien alineado

 Evitar que la fuente de luz está esté encendida un tiempo excesivo.

 No tocar las caras de los elementos ópticos.

Bibliografía

EcuRed. (2018). Reflexión Total interna. Obtenido de

https://www.ecured.cu/Reflexi%C3%B3n_total_Interna

Young, H., & Freedman, R. (2009). Reflexión y Refracción. En Fisica Universitaria con fisica

moderna (Vol. 2, págs. 1129-1131). México: PEARSON EDUCACIÓN.

14
Anexos

Usos y aplicaciones

 Medicina .En este campo son evidentes las ventajas que puede aportar el uso de la fibra

óptica como ayuda a las técnicas endoscópicas clásicas y, de hecho, están siendo

sustituidos los sistemas tradicionales por los modernos fibroscopios. Diversos aparatos

como laringoscopios, rectoscopios, broncoscopios, vaginoscopios gastroscopios y

laparoscopios, incluyen ya esta tecnología, la cual nos permite con gran precisión la

exploración de cavidades internas del cuerpo humano.

 Arqueología. En este campo, la fibra óptica se usa habitualmente con el fin de poseer un

acceso visual a zonas que son inaccesibles mediante otros sistemas. Como en medicina

también se usa un endoscopio.

 Sensores. Los sistemas eléctricos convencionales son a menudo inadecuados en entornos

de altas tensiones y zonas con campos interferentes, locales de industrias con emanaciones,

La fibra óptica no nos plantea este problema.

 Gracias a la exactitud que nos proporciona este medio, los sensores son un punto bastante

importante en el que se aplica la tecnología de la fibra óptica.

 Aplicaciones Militares Los beneficios de esta tecnología para los militares radican

fundamentalmente en la seguridad de este medio de transmisión frente a las

comunicaciones por radio y cables convencionales. De este modo se reduce notablemente

la necesidad de la codificación de mensajes en virtud de la seguridad antidetección inherente

a las fibras. Otra razón de tanta importancia como la anterior, y que justifica su aplicación

15
 militar, es el poco peso de los cables de fibras, lo que proporciona importantes ahorros

logísticos de material de campaña y personal. El comportamiento de los conductores ópticos

frente a las radiaciones nucleares es de alta seguridad, porque éstas no se transmiten hasta

los equipos terminales. Además, en el caso de las actuales fibras monomodo ha mejorado

notablemente su factor de ennegrecimiento ante una radiación nuclear frente al

comportamiento de las fibras multimodo anteriores; la capacidad de transmisión, por otra

parte, se recupera en pocos minutos tras una explosión.Una aplicación táctica muy

interesante es el uso de la fibra para la colocación de radares distantes del centro de

operaciones; así se pueden disponer con gran margen de seguridad los radares de

detección en cualquier punto de las operaciones, ya que la seguridad de la fibra frente a los

factores ambientales es extraordinaria.También en el caso de mísiles de crucero lanzados

desde guerra se lleva a cabo el control de] lanzamiento mediante fibras ópticas. Los mísiles

se controlan desde uno o más centros y las rampas están interconectadas por una red

redundante de cables ópticos. También se puede llevar a cabo el guiado del misil mediante

fibras ópticas.Factores muy importantes a considerar en el uso de estos sistemas en el

campo militar es el de la sencillez, fiabilidad y duración de los componentes de intemperie,

tales como los conectores.

 Iluminación. Es obvio que, ante todo, lo que la fibra óptica transporta es luz. Al margen de

la información que esta pueda enviar, esta aplicación es bastante importante, ya que, debido

a sus particulares características nombradas anteriormente, nos permite con suma facilidad

iluminar zonas especiales sometidas a toxicidades, riesgos de incendio, etc. tales como

industrias petrolíferas, explotaciones mineras, industrias de altos componentes inflamables

y muchas otras.

16
Imágenes

17
JOHN LOGIE BAIRD

Nació en Helensburgh, Argyll and Bute (por entonces

Dunbartonshire). Era el menor de los cuatro hijos del reverendo

John Baird, ministro de la Iglesia de Escocia de la iglesia local de

St Bride y de Jessie Morrison Inglis, sobrina huérfana de una rica

familia de constructores navales de Glasgow. Estudió en la

Academia Larchfield (ahora parte de la Escuela Lomond) en

Helensburgh, en la Escuela Técnica de Glasgow y el Oeste de

Escocia (que más tarde se convertiría en la Universidad de

Strathclyde), y en la Universidad de Glasgow.

En 1922 investigó la posibilidad de transmitir imágenes a distancia y en 1924 consiguió transmitir

la imagen parpadeante de una cruz de Malta.

El 26 de enero de 1926, realizó en su laboratorio de la 22 Frith Street en el Distrito de Soho,3

Londres la primera demostración pública de un sistema real de televisión ante un grupo de

científicos:2 Su muñeco, la vieja marioneta Bill, fue el primer ser en aparecer en una pantalla de

televisión. La imagen tenía una resolución de apenas 25 líneas y era diminuta, pero el rostro era

perfectamente reconocible.

En 1926 logra, por medio de un cable telefónico, transmitir una señal de televisión entre Glasgow

y Londres fundando, en ese mismo año, la Baird Television Development Company, Ltd, con la

idea de comercializar el invento. Por ese tiempo, mejoró la velocidad de barrido a 12,5 imágenes

por segundo. Fue la primera demostración de un sistema de televisión que podría transmitir

imágenes en movimiento en directo con la graduación de tono.5 Y en ese mismo año, en abril, los

18
Laboratorios Bell de Estados Unidos exhiben una pantalla de televisión (o receptor) gigante de

2500 elementos de imagen: formado por una trama de 50 columnas de 50 lámparas de neón cada

una, permite mostrar imágenes en movimiento de gran formato. Pese a que las lamparillas se

fundían con frecuencia y debían ser repuestas, fue capaz de demostrar la viabilidad del invento en

un formato grande.

El 3 de julio de 1928 mostró la primera transmisión a color,5 usando discos de escaneo en los

extremos de la transmisión y recepción con tres espirales de aperturas, cada espiral con un filtro

de color primario diferente; y tres fuentes de luz en el extremo receptor, con un conmutador para

alternar su iluminación.6 Ese mismo año, también demostró la TV estereoscópica.

En 1927, transmitió señales de TV a larga distancia 705 km por una línea telefónica, entre Londres

y Glasgow; Baird transmitió las primeras imágenes a larga distancia de televisión al Hotel Central,

en la Estación Central de Glasgow.8 Esa transmisión fue la respuesta de Baird, a una transmisión

de larga distancia de 330 km, entre las estaciones de AT & T Bell Labs. Las estaciones de Bell

estaban en Nueva York y en Washington, DC. La transmisión anterior se llevó a cabo en abril de

1927, un mes antes de la manifestación de Baird.9

En 1928 consiguió transmitir imágenes de Londres a Nueva York por medio de señales de radio y

también desde mitad del Atlántico, a bordo de un trasatlántico: para ello instaló una pequeña

emisora de televisión a bordo, donde tenía pensado inventar algo de lo común algo que se viera

movido es decir como un canal.

En 1929 su sistema de barrido mecánico de 240 líneas fue adoptado de manera experimental por

la British Broadcasting Corporation (BBC). Hacia 1930 se comercializó, ante el desarrollo

19
espectacular del invento, el modelo de televisor Plessey con el cual los espectadores británicos (se

calcula que eran en torno a 3000) podían seguir las emisiones experimentales de la época; los más

aventureros podían montar su propio receptor, adquiriendo un kit de piezas desmontadas.

En esa misma época (hacia 1929-1930) la Oficina de Correos de Alemania estaba trabajando,

simultánea e independientemente, en un sistema de emisión de televisión basado en su sistema

electromecánico (el fernkino, televisión). Fue entonces cuando científicos alemanes requirieron sus

servicios para poner a punto la televisión alemana: gracias a su ayuda técnica y logística, Alemania

fue la primera nación en disponer de una red de televisión por cable; las Olimpiadas de 1936 fueron

las primeras del mundo en ser radiadas por televisión desde la emisora «Paul Nipkow» instalada

en Berlín: aunque la potencia de salida no era elevada, los berlineses (y otras ciudades cercanas)

pudieron disfrutar del acto de inauguración (y de las demás retransmisiones deportivas) en días

sucesivos. La radiotelevisión alemana se mantuvo en funcionamiento hasta el año 1944: en ese

año los bombardeos aliados terminaron con las emisiones regulares realizadas desde Berlín.

Hacia 1932 Baird y sus técnicos habían instalado emisoras de televisión en París (en la última

planta de la Torre Eiffel), Berlín, Roma (las tres eran las mejores de su época: emitían 60 líneas

por imagen) Londres y Moscú, así como otras de menor importancia: estas últimas tenían una

calidad de entre 30 y 50 líneas de resolución.

Sin embargo la apuesta de los británicos (BBC) y estadounidense por el sistema electrónico de

exploración (tubo de imagen, comercializado por Marconi) le hizo perder la delantera: en 1937 la

BBC emitía programas en pruebas, alternando las 405 líneas del sistema Marconi y las 240 de

Baird; la idea era que los espectadores votaran por el sistema que, a su juicio, era de mejor calidad:

20
Baird perdió.Aunque mejoró notablemente su sistema electromecánico de exploración (llegó hasta

las 325 líneas y posteriormente a 400) no pudo competir contra la mejor imagen y definición del

sistema electrónico, quedando su sistema de emisión relegado al olvido.

Durante los años de la Segunda Guerra Mundial trabajó en el desarrollo de la televisión en color,

y el 16 de agosto de 1942 realizó la primera demostración pública de un tubo electrónico en color.

Murió en Bexhill-on-Sea (East Sussex, Inglaterra) el 14 de junio de 1946, debido a un accidente

cerebrovascular, y fue enterrado con su madre, padre y esposa en el cementerio de Helensburgh.

Su casa fue demolida en 2007 y el sitio ahora tiene apartamentos nombrados Baird Cour

Algunas publicaciones

 2004. Television and Me: The Memoirs of John Logie Baird. Con Malcolm Baird. 2ª ed.

ilustrada, revisada de Mercat Press, 148 p. ISBN 1841830631, ISBN 9781841830636

 1988. Sermons, Soap and Television: Autobiographical Notes. 2ª ed. de Royal Television

Soc. 147 p. ISBN 1871527007, ISBN 9781871527001

Honores

El 26 de enero de 2016, el motor de búsqueda Google publicó un Google Doodle con motivo del

90º aniversario de la primera demostración pública de Logie Baird de la televisión en directo.

21
