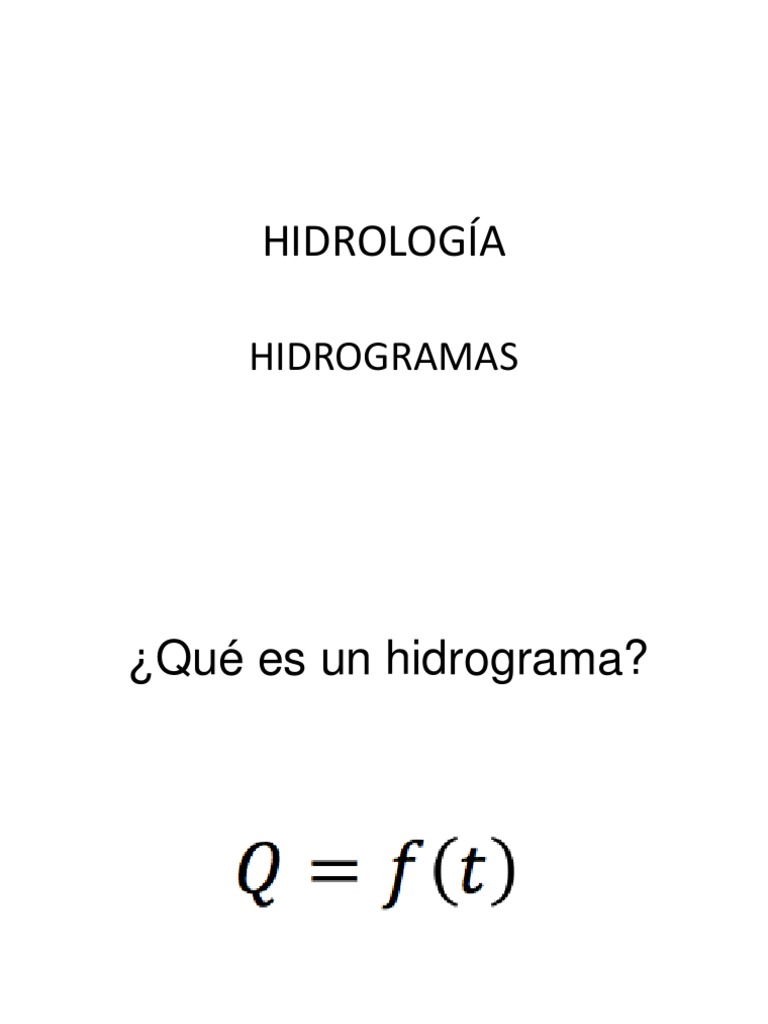

HIDROLOGÍA

HIDROGRAMAS
¿Qué es un hidrograma?
 ¿Qué es un hidrograma?

El área comprendida bajo un hidrograma es el

volumen de agua que ha pasado por el punto de
aforo en el intervalo de tiempo considerado.
 Hidrograma
Esto se puede cuantificar de diferentes
modos, según el caso:

1. Si disponemos del dibujo de un

hidrograma, planimetramos la superficie
comprendida bajo el hidrograma.
 Ejemplo
Supongamos que en la figura, 1 cm2
corresponde a 1 día en abcisas y a 5 m3 en
ordenadas.

Cada cm2 bajo el hidrograma corresponderá a

un volumen de agua igual a:
 Hidrograma
2. Si el fragmento de hidrograma
considerado responde a una ecuación,
bastará con calcular la integral de dicha
ecuación.
 Hidrograma
3. Si disponemos de una serie de caudales
tomados a incrementos de tiempo
iguales, el volumen será:́
Hidrograma de crecida
Hidrograma de crecida
Hidrograma de crecida
Hidrograma de crecida
Hidrograma de crecida
Hidrograma de crecida
 Hidrograma de crecida
Curva de agotamiento
 Hidrograma de crecida
Curva de agotamiento
 Hidrograma de crecida
Tiempo de concentración
 Hidrograma de crecida
Tiempo de concentración

Tiempo de pico (tp)

Tiempo base (tb)

Tiempo de retraso (tr)

 Hidrograma de crecida
Tiempo de concentración

Tiempo de retraso (tr)

 Tipos de hidrograma
Tipo uno
 Tipos de hidrograma
Tipo dos
 Tipos de hidrograma
Tipo tres
 Tipos de hidrograma
Tipo cuatro
 Análisis de un hidrograma

El escurrimiento total que pasa por un cauce,

está compuesto de:
Análisis de un hidrograma
 Separación de flujo base

Se han sugerido varias técnicas, para separar

el flujo base del escurrimiento directo de un
hidrograma.

Éstos se pueden agrupar en métodos

simplificados y métodos aproximados.
 Separación de flujo base

Métodos simplificados
a)
 Separación de flujo base

Métodos simplificados
b)
 Separación de flujo base

Métodos simplificados
c)
 Separación de flujo base

Métodos simplificados
d)
 Hidrograma Unitario (HU)
El hidrograma unitario (HU) de una cuenca,
se define como el hidrograma de
escurrimiento debido a una precipitación con
altura en exceso (hpe) unitaria (un mm, un
cm, una pulg, etc.), repartida uniformemente
sobre la cuenca, con una intensidad
constante durante un período específico de
tiempo (duración en exceso de).
Hipótesis en las que se basa el
hidrograma unitario
El método del hidrograma unitario fue
desarrollado originalmente por Sherman en
1932, y está basado en las siguientes
hipótesis:

a) Distribución uniforme.
Hipótesis en las que se basa el
hidrograma unitario
b) Tiempo base constante.
Hipótesis en las que se basa el
hidrograma unitario
c) Linealidad o proporcionalidad .
Hipótesis en las que se basa el
hidrograma unitario
c) Linealidad o proporcionalidad.

Ejemplo:

si se conoce el hidrograma para una cuenca,

con hpe =1mm y de=1h
Hipótesis en las que se basa el
hidrograma unitario
si se conoce el hidrograma para una cuenca,
con hpe =1mm y de=1h
Hipótesis en las que se basa el
hidrograma unitario
c) Linealidad o proporcionalidad.

Si en esa cuenca se tiene hpe =2mm y de=1h,

Hipótesis en las que se basa el
hidrograma unitario
c) Linealidad o proporcionalidad.
Hipótesis en las que se basa el
hidrograma unitario
d) Superposición de causas y efectos.
Hipótesis en las que se basa el
hidrograma unitario
d) Superposición de causas y efectos.

Ejemplo:

si se conoce el hidrograma para una cuenca,

con hpe =1mm y de=1h, para obtener el
hidrograma unitario para hpe = 1 mm y de = 2
h
Hipótesis en las que se basa el
hidrograma unitario
d) Superposición de causas y efectos.
Construcción del Hidrograma Unitario

Teniendo como dato los registros de

precipitación y escurrimiento, se puede
calcular el hidrograma unitario
correspondiente a una precipitación aislada,
a partir del hidrograma originado por dicha
tormenta, mediante el siguiente
procedimiento:
Construcción del Hidrograma Unitario

Obtener el volumen de escurrimiento directo

(Ve), del hidrograma de la tormenta, para lo
cual, transformar los escurrimientos directos
a volumen y acumularlo.
Construcción del Hidrograma Unitario

2. Obtener la altura de precipitación en

exceso (hpe), dividiendo el volumen de
escurrimiento directo, entre el área de la
cuenca (A), es decir:
Construcción del Hidrograma Unitario

3. Obtener las ordenadas del hidrograma

unitario, dividiendo las ordenadas del
escurrimiento directo entre la altura de
precipitación en exceso.
