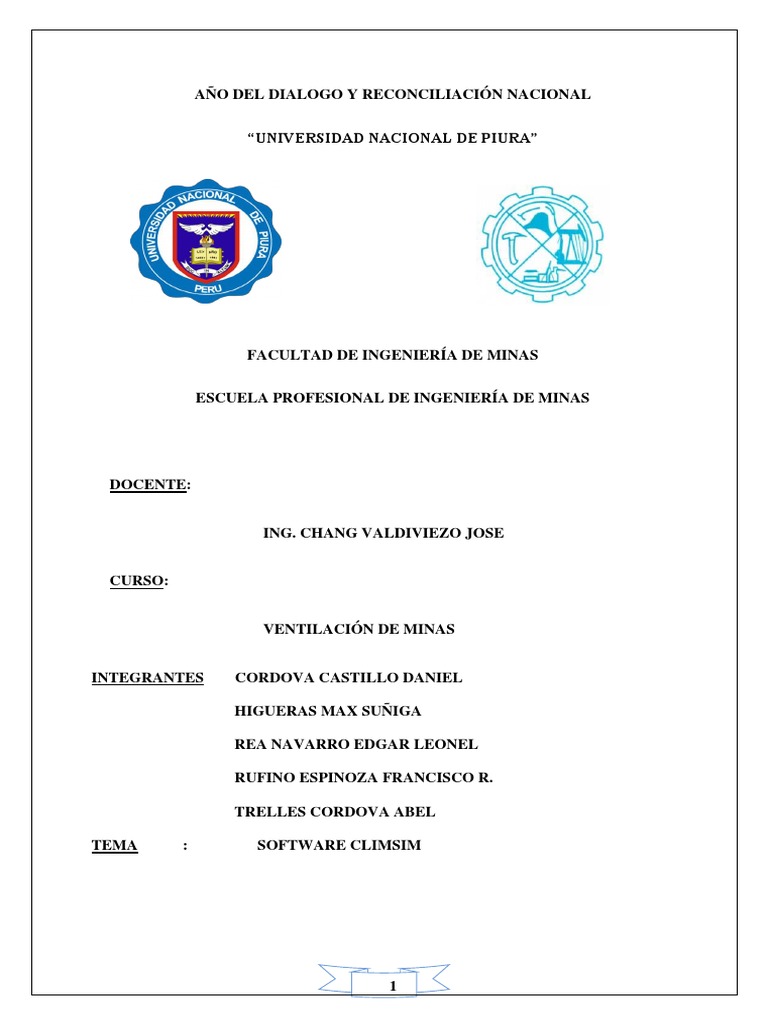

AÑO DEL DIALOGO Y RECONCILIACIÓN NACIONAL

“UNIVERSIDAD NACIONAL DE PIURA”

FACULTAD DE INGENIERÍA DE MINAS

ESCUELA PROFESIONAL DE INGENIERÍA DE MINAS

DOCENTE:

ING. CHANG VALDIVIEZO JOSE

CURSO:

VENTILACIÓN DE MINAS

INTEGRANTES CORDOVA CASTILLO DANIEL

HIGUERAS MAX SUÑIGA

REA NAVARRO EDGAR LEONEL

RUFINO ESPINOZA FRANCISCO R.

TRELLES CORDOVA ABEL

TEMA : SOFTWARE CLIMSIM

1
CLIMSIM

1. INTRODUCCIÓN-------------------------------------------- 3

2. OBJETIVOS--------------------------------------------------------4

3. CARACTERISTICAS---------------------------------------------5

4. MARCO TEORICO-------------------------------------------- --(6-31)

4.1) DEFINICIÓN--------------------------------------------------------6

4.2) INSTALACION DEL SOFTWARE-----------------------------7

4.3) ESTRUCTURA-----------------------------------------------(8-9)

4.4) PARÁMETROS----------------------------------------------(10-12)

4.5) FUENTES DE CALOR-------------------------------------(13- 14)

4.6) DATOS GENERALES--------------------------------------(15-19)

4.7) CÁLCULOS---------------------------------------------------(20-29)

4.8) CÁLCULOS SOLO SÁLIDA------------------------------(30-31)

5. CONCLUSIONES------------------------------------------------(32)

6. BIBLIOGRAFIA--------------------------------------------------(33)

2
 INTRODUCCIÓN

Uno de los aspectos más importantes para que un minero realice su labor con la debida

seguridad y precaución en una mina subterránea es la ventilación, que no es más que el proceso

mediante el cual se hace circular por el interior de la misma el aire necesario para asegurar una

atmósfera respirable y adecuada para este tipo de trabajos.

Para lograr ello, actualmente es indispensable la utilización de software, ya que estos a través

de determinadas aplicaciones realizan desde tareas muy específicas hasta funciones muy

complejas.

Todo lo que respecta actualmente con la atmósfera requerida para un ser humano en una labor

subterránea es acogido por los softwares de ventilación en minería; y ello porque es de vital

importancia poder encontrar las mejores condiciones de confort cuando se realiza determinados

trabajos riesgosos como en éste presente informe se explicará de manera muy detallada y

entendible la utilización del software de ventilación minera: “CLIMSIM”, el cual capta los

parámetros y datos adicionales para revelar las propiedades termodinámicas y psicométricas

del aire y las corrientes subterráneas a través de las vías de aire; dicho software es fácil de usar

a través de una serie de menús interconectados que permiten un modo completo e interactivo

de la operación. Este sistema, por todas las especificidades que tiene, ha resultado ser muy útil

y pertinente para asegurar una atmósfera adecuada en este tipo de trabajos.

3
OBJETIVOS

 Poder informar tanto a los estudiantes en formación como a los Ingenieros de minas de

esta poderosa herramienta - CLIMSIM- que ha resultado ser muy útil en el tema de

variación de las propiedades termodinámicas y psicométricas del aire.

 Poder explicar y calcular de manera clara y precisa respectivamente, las propiedades,

funciones y parámetros que tiene el software CLIMSIM.

 Tener nociones generales y específicas de los aspectos de precaución que se tiene que

tener en cuenta con respecto al tema atmosférico cuando se realice trabajos en minería

subterránea.

 Aprender la instalación del programa en Windows.

 Saber interpretar cada uno de los gráficos y tablas de datos que se ingresen y que nos

proporcione el programa.

4
CARACTERISTICAS

 El programa tiene como función determinar la variación del tiempo de la excavación a

lo largo de su longitud. CLIMSIM (2.0) ha sido desarrollado para el uso de los

ingenieros encargados del diseño y mantenimiento de sistemas de climatización y

ventilación de aire en aberturas subterráneas.

 Este SOFTWARE ha sido creado para utilizarlo en computadoras personales

interactivas, y de esta manera se ha utilizado con éxito para la determinación de la carga

de calor y refrigeración en la planificación de las minas profundas metálicas, minas

intensamente mecanizadas de carbón y minas no metálicas.

 Es característico en este tipo de programa la utilización de hojas de cálculo, ya que el

tipo de formato de entrada permite la facilidad de múltiples ramales. Las artes gráficas

y la producción de cuadros de diferentes parámetros han permitido al usuario desarrollar

las redes de fuente de calor.

 Esta herramienta es utilizada para facilitar la entrada de calor sensible y latente de las

fuentes de suministros, a fin de poder realizar los trabajos en mina sin mayor

inconveniente.

 Este SOFTWARE permite que la persona que la utiliza pueda darse cuenta de las

variaciones de la presión de aire a través de ventiladores y reguladores.

 Permite evaluar la adición de calor seco y húmedo de las superficies rocosas.

 Esta herramienta –CLIMSIM- proporciona el resumen ramal de calor sensible y latente

como consecuencia de la suma de las diversas fuentes y suministros de calor.

5
MARCO TEÓRICO

1. Definición: SOFTWARE CLIMSIM:

Este programa se encuentra diseñado para ayudar a aquellos profesionales en Ingeniería en

minas y Ambientales en la predicción de las propiedades termodinámicas y psicométricas del

aire y a las corrientes subterráneas a través de las vías de aire. Este Software tiene en cuenta

elementos tales como: el gradiente geotérmico, la conductividad de las rocas, difusividad

térmica, flujo de aire o caudal, la calidad de aire, el tiempo de la excavación, la humedad de la

roca, la ubicación de la superficie, capacidad de la maquinaria y los intercambiadores de calor

y humedad u otras funciones locales a difundir. El programa CLIMSIM tiene como función

realizar un análisis psicométrico de las cargas de calor en un ramal y proporciona una salida

completa de las condiciones del aire. Los ramales pueden ser secuenciales para permitir un

análisis termodinámico que se ha de realizar en una red de sucursales, lo que puede representar

un solo nivel o incluso una mina.

El programa CLIMSIM en Windows (versión 2.0) proporciona un rápido medio de predicción

de la variación en las propiedades termodinámicas y psicométricas del aire y calor estrés índices

ha elegido a intervalos a lo largo de cualquier eje subterráneo, pendiente o vías respiratorias.

CLIMSIM para Windows es adecuado para los ingenieros involucrados en tanto conceptual y

diseños detallados de ventilación y sistemas de refrigeración por aire. El usuario debe introducir

las condiciones del aire de entrada y la información relativa a los parámetros que rigen el clima

bajo tierra. Ramas individuales pueden ser vinculadas juntos para construir todas redes.

Este SOFTWARE divide la longitud de las vías respiratorias en elementos finitos de 20 m o

menos. Dentro de cada longitud, se emplean procedimientos numéricos interactivos para

establecer balances de calor entre los estratos calor llegando a la superficie de la roca y el calor

transferido al cuerpo general corriente de aire a través de la capa límite en la interface roca /

6
aire, tomando plenamente en cuenta la edad de la vía aérea. Para ello se han de considerar

superficies mojadas y secas, de evaporación / condensación para la realización de dichos

procesos quedando los resultados registrados. La variación en la presión de aire debido al flujo

por fricción y cambios en la elevación también es manejada por el programa junto con los

correspondientes cambios en las temperaturas de bulbo seco y bulbo húmedo, por ser ello de

suma importancia.

1. INSTALACIÓN DEL SOFTWARE CLIMSIM:

Está diseñado para operar en cualquier micrordenador compatible con un mínimo de 256 bytes

de memoria. CLIMSIM puede ser ejecutado en un sistema de unidad de disquete simple o doble

o en un fijo sistema de disco (disco duro). La Instalación del programa es relativamente simple

y puede hacerse según el siguiente procedimiento:

1. El programa ha sido enviado como un archivo ejecutable autoextraíble. Copiar esto archivos

desde el disquete en un directorio temporal establecido en el equipo duro.

2. Ejecutar el archivo.

3. Una vez que se hayan extraído todos los archivos de programa, ejecute el archivo Install.exe.

4. Siga las instrucciones dadas por el programa de instalación. Esto copiará los archivos en

directorio CLIMSIM permanente y la configuración de su programa en el Windows medio

ambiente.

5. Eliminar archivos desde el directorio temporal.

7
2ESTRUCTURA DEL SOFTWARE CLIMSIM:

El CLIMSIM utiliza SI (Sistemas Internacional) unidades. Por lo tanto, longitud se mide en

metros, la fuerza en Newtons, masa en kilogramos, de potencia en vatios y trabajar en Julios.

El programa de CLIMSIM para Windows es un tipo de hoja de cálculo interactiva del programa

que operación gira en torno a una serie de "vistas". Estas vistas son el:

i. Tabla de rama (BRANCH TABLE):

Todos los datos que definen las características de la rama de entrada al modelo de la rama Tabla.

Estas características son; temperatura de entrada de bulbo seco, temperatura de bulbo húmedo,

cantidad de flujo de aire, longitud de la vía aérea, presión barométrica, profundidad del origen

de la rama, profundidad de salida de la rama, área transversal, perímetro, factor de fricción,

factor de humedad, edad de entrada, edad de salida, temperatura de roca Virgen, paso

geotérmico, conductividad de la roca, rock difusividad, intervalo de salida de datos y

descripción de la rama. Datos pueden ser introducidos o modificados seleccionando la celda

deseada con el ratón, y luego entrar en un nuevo valor.

ii. Tabla de resultados (RESULTS TABLE):

En la tabla de resultados la salida de la simulación se muestra en forma tabular. Se muestran

los siguientes parámetros; distancia a lo largo de las vías respiratorias, bulbo húmedo

temperatura, temperatura de bulbo seco, la presión barométrica, humedad, densidad, humedad,

entalpía, calor sigma, pared seca roca temperatura, temperatura de la roca Virgen, media

temperatura de la piel, la temperatura efectiva y temperatura de globo bulbo húmedo. Los datos

son aparece en el intervalo especificado en la tabla de rama.

iii. Gráficos (GRAPHS):

La vista de gráficos permite al usuario elegir los parámetros que se muestre gráficamente.

Los siguientes parámetros pueden ser trazados con respecto a la distancia a lo largo de una vía

8
aérea; seco y húmedo la temperatura, humedad, humedad relativa, presión barométrica,

densidad, entalpía, calor Sigma, temperatura de la roca de pared seca, temperatura de roca

Virgen, temperatura media de la piel, temperatura de globo bulbo húmedo y temperatura eficaz.

Para cambiar la pantalla parámetro seleccione de la lista se encuentra bajo el menú de

"Parámetros"

iv. Tabla de fuente de aire (AIR SOURCE TABLE)

Ramas deben introducirse en aproximadamente el mismo orden que están colocados en el

circuito. Bajo ninguna circunstancia se debe escribir una rama descendente antes de uno de sus

"fuente" o de ramas de entrada. Ramas se unen definiendo sus condiciones de entrada.

Seleccione una sucursal que no sea la primera rama del circuito y el tema de "Fuentes de aire"

debajo del menú de ramas. Que lleva el usuario en la entrada Cuadro de diálogo de fuentes de

aire. En este cuadro de diálogo el usuario puede seleccionar las ramas de entrada de la lista de

la izquierda. Aparecen en todas las ramas de la posible fuente. Para agregar una rama de la

fuente Resalte la rama a la izquierda y seleccione "añadir". Si usted quiere "inyectar" aire

conocido cantidad y la temperatura en el circuito a continuación, seleccione la cantidad y

propiedades del aire en la sección de aire adicional del cuadro de diálogo.

Con el fin de unir ramas en una secuencia del programa primero debe ser cambiado en "modo

de secuencia". Esto se logra seleccionando la opción "secuencia" de bajo el menú de

herramientas.

v. Tabla fuente de calor (HEAT SOURCE TABLE)

El programa de CLIMSIM para Windows automáticamente toma calor normal de estratos, auto

compresión y expansión en consideración. Sin embargo, cualquier calor adicional fuentes tales

como maquinaria, explosivos y bombas deben ser introducidas por el usuario. Se trata de hecho

en la tabla de fuente de calor. El usuario entra en una descripción completa del equipo, o fuente

de calor en la tabla.

9
 1. PARÁMETROS:

4.1.- PARÁMETROS INICIALES:

Algunos parámetros iniciales deben ingresarse para cada sucursal antes de una simulación

ejecutada.

 Nombre de sucursal: Esta identificación de la vía aérea debe ser 40 caracteres o menos

y no puede contener comas o comillas.

 Longitud redondeada al metro más cercano: La longitud de la vía aérea debe ser mayor

de 2 metros y no mayor de 4.000 metros.

 Profundidad en el extremo de entrada (m) y la profundidad en el extremo de salida (m):

Esto se refiere a la profundidad de los dos extremos de la vía aérea en metros debajo de

10
 la superficie de la tierra. Las entradas deben ser números positivos. Al final de la entrada

es el final en la que entra en el flujo de aire.

 Área de sección transversal (m2): Este es el área transversal media de la vía aérea entera.

 Perímetro (m): Debe introducirse el perímetro promedio de la sección transversal de las

vías respiratorias, lo que permite mayores irregularidades de la superficie.

 Coeficiente de fricción (kg\/m3): El coeficiente de fricción o factor de fricción, (k), se

da en la ecuación de Atkinson en la definición de resistencia, es decir:

ATKINSON´S EQUATION:

k = factor de fricción (kg/m3)

L = longitud de vía aérea (m)

Leq = longitud equivalente de la pérdida de choque (m)

Per= Perímetro de flujo o "superficie de rozamiento" (m)

A = área de sección transversal (m2)

 Factor de humedad (adimensional): El factor de humedad se define como la fracción de

superficie de la vía aérea que esté mojado. Por ejemplo,

 Si el 20% de la superficie de una vía aérea aparece húmedo, el factor humedad es 0.2.

En la mayoría de las minas evaporación ocurre incluso para roca aparentemente seca.

La humedad factor será normalmente en el rango 0.05 (aparentemente seco) a 0,5

(esencialmente mojado). Un valor nulo o cero entradas será aceptada, pero el programa

internamente utilizará un valor de 0.00001.

 Cantidad de flujo de aire (m3 / s): Flujo de aire debe ser un número positivo y no debe

normalmente ser superior a 1000 m3\/s.

11
  Presión (kPa): La presión barométrica debe estar comprendida entre 75 y 300 kPa.

 Temperatura (° C) en seco y húmedo (° C) la temperatura de bulbo: Temperatura de

bulbo seco debe estar entre 0 y 120 ° C. Temperatura de bulbo húmedo debe estar entre

0 y 100 ° C y debe ser menor o igual a la temperatura de bulbo seco.

4.2 PARÁMETROS FINALES:

Este conjunto de parámetros de entrada se refiere a las condiciones térmicas en el entorno roca.

 Temperatura de la roca Virgen en la entrada (°C): La Virgen de la roca (la temperatura

de la roca circundante perturbado de estratos) aumenta la profundidad por debajo de los

aumentos de superficie de la tierra. Este cambio de temperatura es un resultado del flujo

de calor de la tierra es modificado por local y de base a su superficie efectos tales como

flujo de aguas subterráneas y anomalías geotérmicas o decaimiento radiactivo.

Información sobre las temperaturas de la roca Virgen generalmente se obtiene de

mediciones en pozos perforados desde superficie o desde taladro medidas de agujero en

las minas existentes.

 Paso geotérmico (m / ° C): El paso geotérmico es la velocidad a la que la temperatura

de la roca varía con la profundidad. Es el inverso de gradiente geotérmico (° C / m).

 Conductividad térmica (W / m°C): La conductividad térmica es una medida de la

capacidad de la roca para conducir o transmitir calor. El mejor conductor, mayor será el

valor de la conductividad. Esta propiedad puede ser determinada experimentalmente. El

valor de entrada debe estar comprendida entre 1 y 40. Para roca, el rango normal es de

1 a 8 W /m / ° C.

 Difusividad térmica (m2 / seg): Difusividad térmica se refiere a la tasa a la cual la roca

expuesta se enfría y es definida por la relación:

12
  CALOR ESPECÍFICO (SPECIFIC HEAT): El calor específico de la roca se define

como la cantidad de calor necesaria para elevar la temperatura de una unidad de masa

(kg) por un grado centígrado. La densidad de la roca y el calor específico puede

determinarse experimentalmente. Valores de difusividad son del orden de 10-6, pero el

programa les agrega el factor 10-6. Por lo tanto, un valor de 9 x 10-7 entrar como 0.9.

(10*-6 = 10 elevado a la -6).

2. FUENTES DE CALOR

El software CLIMSIM maneja intercambio de calor con los estratos y los efectos de auto

compresión del aire. Sin embargo, hay muchos otros factores que causan cambios climáticos.

Estos deben suministrarse en forma individual por el usuario, Maquinaria, intercambiadores de

calor, roca quebrada y aguas quietas o corrientes todos añadirán o toman calor del aire e influyen

directamente en el ambiente subterráneo. CLIMSIM divide a fuentes de calor en dos categorías:

fuentes de calor puntual y fuentes de calor lineal.

A. Fuentes de calor puntual:

En general, la energía térmica puede ser transferida al aire en forma de calor sensible, latente

calor o una combinación de los dos. Si refiere a la fuente de calor ni evaporación ni

condensación de agua y no hay formación química o absorción del vapor de agua, entonces la

transferencia consistirá enteramente de calor sensible.

Adición de calor latente se produce cuando la energía térmica se utiliza para excitar las

moléculas de agua a la medida en que su energía cinética aumenta lo suficiente para que puedan

escapar del líquido la superficie y se convierten en moléculas de aire de vapor de agua. Si este

proceso de evaporación se produce sin la transferencia simultánea de calor sensible, es decir, si

la superficie del líquido está en la temperatura de bulbo seco, entonces la temperatura de bulbo

húmedo y el contenido de humedad será aumento, pero la temperatura de bulbo seco permanece

13
constante. Sin embargo, en la mayoría de los casos latente intercambio de calor se acompaña

de transferencia de calor sensible.

La condensación es lo contrario de resultados en una reducción en el contenido de humedad del

aire y evaporación. Calor sensible y las transferencias de calor latente pueden ocurrir en

direcciones opuestas en una superficie líquida si esa superficie a una temperatura inferior a la

de la temperatura de bulbo seco de la corriente de aire. Particularmente, si la superficie del

líquido es a temperatura de bulbo húmedo entonces una saturación adiabática proceso se

produce donde se equilibra la pérdida de calor sensible del aire al agua precisamente por la

transferencia de calor latente del agua al aire. En esta situación, la seca bulbo temperatura del

aire descienda, pero permanece constante la temperatura de bulbo húmedo.

La evaporación o condensación (y, por lo tanto, transfiere calor latente) que se producen en la

roca las superficies de cualquier vía aérea son manejadas automáticamente por CLIMSIM. Sin

embargo, artificiales fuentes de calor o de enfriamiento son tan variados y dependiente del sitio

que su división en sensibles y calor latente componentes quedan en gran medida a discreción

del usuario. Una excepción importante es el caso de motores de combustión interna en la que

una proporción de la energía del combustible es utilizada en la producción de vapor de agua en

el proceso de combustión, lavadores de gases de escape y dispositivos de enfriamiento de la

máquina. El uso generalizado de diésel en minería impulsó la incorporación de estos cálculos

de calor latente y sensible dentro del programa CLIMSIM.

Existen tipos de fuentes de calor puntual:

 Fuentes de calor no-máquina spot: Esta categoría se utiliza una fuente distinta del

equipo estacionario de calor o enfriamiento concentrados en un sitio específico, como

un intercambiador de calor, la suciedad estanque de agua o pila.

 Fuentes de calor punto de máquina: Esta categoría se aplica a la maquinaria que se

mueve a poca distancia o pasa todos o la mayoría de su tiempo en un lugar, como un

14
 transformador reductor de cinta transportadora, trituradora, mucker, o coche de la

lanzadera.

B. FUENTE DE CALOR LINEAL:

Fuentes de calor lineal son fuentes de calor o refrigeración que actúan sobre una

distancia considerable, como una cinta transportadora, canales de agua destapados,

conductos y tuberías o una máquina que pasa la mayor parte del desplazamiento de

personas viajando a lo largo de la vía aérea. Los insumos requeridos para cada fuente

son la ubicación del principio de la fuente (m) medida desde el extremo de entrada,

longitud de la fuente en la dirección hacia el extremo de salida (m), carga de calor

sensible (kW), y carga de calor latente (kW). Equipo eléctrico puede introducirse

aplicando toda la potencia promedio salida como calor sensible. Equipo de diésel sólo

puede ser incluido como una fuente lineal si ambos cargan de calor sensible y calor

latente se calculan primero.

3. DATOS GENERALES

A. Símbolos y Unidades: La siguiente tabla define los símbolos utilizados en esta sección.

15
B. Psicometría:

I. Constantes Psicométricas: Constante que se utilizan en las ecuaciones

psicométricas.

II. Ecuaciones Psicométricas: Las siguientes ecuaciones se utilizan a lo largo de

CLIMSIM para cálculo psicométrico.

16
17
III. Algoritmo de Gibson: El software climsim utiliza el siguiente algoritmo para

el cómputo de la adimensional gradiente de temperatura, G.

18
 IV. coeficiente de transferencia de calor:

Para cada uno, se determina el coeficiente de transferencia de calor utilizado para cálculos de

flujo de calor de los estratos intervalo de cálculo como sigue:

1. Encontrar el coeficiente de fricción, f. corregir el factor de fricción definido de usuario para

la diferencia entre la densidad del aire (1,2 kg/m3) y densidad del aire real, a continuación,

dividir por 0.6.

f = (1,2 x k) / (ρ × 0.6)

2. Calcular el diámetro medio hidráulico, Dh, de los definidos por el usuario área y perímetro.

Dh = 4 × área / perímetro

3. Calcular la cantidad de flujo, Q, de la densidad y el caudal de masa en la entrada del intervalo.

Q=m/ρ

4. Aproximar el número de Reynolds.

Re = 268, 000qq / perímetro

5. Calcular el número de Nusselt.

6. Calcular el coeficiente de transferencia de calor por convección.

hc = 0.026 Nu / dh

7. Calcular el coeficiente de transferencia de calor radiativa.

Hr = 22.68 × 10*-8 (273.15 td)*3

8. Calcular la fracción de absorción.

ab = 0.104ln (147 X (3dh))

9. Calcular el coeficiente global de transferencia de calor.

19
h = hc + ab hr

4. CÁLCULOS

I. Longitudes de Intervalos:

Cálculos a lo largo de la longitud de la vía aérea se realizan en una serie de intervalos.

La longitud de los intervalos de cálculo depende de la longitud de la vía aérea, el seleccionado

por el usuario intervalo de salida y una longitud de intervalo máximo de 20 metros.

El intervalo de cálculo básico está determinado por las siguientes reglas:

1. Si el usuario define intervalo de salida es menor o igual a 20 metros, luego utilizado como el

intervalo de cálculo básico.

2. Si el usuario define el intervalo de salida es mayor de 20 metros, entonces el intervalo de

salida es divide en suficientes subintervalos que la longitud de cada subintervalo es menos de

o igual a 20 metros. Esta longitud subintervalo entonces es el intervalo de cálculo básico.

3. Los resultados se almacenan y sólo aparece para los intervalos de salida definidos por el

usuario. Por otra parte, los parámetros que son resultados, tales como índices de calor, sólo se

calculan en el usuario intervalos de salida definida.

II. Condiciones Psicométricas Iniciales:

El usuario define la ventilación en entrada especificando la temperatura de bulbo seco, bulbo

húmedo temperatura, presión barométrica y la cantidad de flujo de aire. El segundo paso de la

rutina de cálculo consiste en determinar los valores iniciales para todos los parámetros

psicométrico y los caudales másicos de estos datos. Se utiliza el siguiente procedimiento:

 Calcular la presión de vapor mediante la ecuación 4, anteriormente mencionada en la

tabla de ECUACIONES PSICOMETRICAS.

20
  Calcular el contenido de humedad utilizando la ecuación 5, anteriormente mencionada

en la tabla de ECUACIONES PSICOMETRICAS.

 Calcular la densidad real mediante la ecuación 8, anteriormente mencionada en la tabla

de ECUACIONES PSICOMETRICAS.

 Calcular el caudal másico como ρ × Q.

 Calcular la densidad aparente de la ecuación 9, anteriormente mencionada en la tabla de

ECUACIONES PSICOMETRICAS.

 Calcular el caudal de masa seca como ρapp × Q. Este valor es constante en las vías

respiratorias.

III. Calor de los estratos:

El siguiente procedimiento se utiliza para calcular que los estratos de calor flujo de carga en

cada intervalo de dadas las condiciones psicométrico en la entrada del intervalo y el usuario

define los datos para las vías respiratorias.

Los efectos de calor latente sobre las condiciones de la corriente de aire se contabilizan por el

índice de humedad. Carga de calor latente se muestra en los resultados, pero no se utiliza

directamente en los cálculos.

Determinación de parámetros derivados:

 Calcular el radio efectivo, r = perímetro\/2π.

 Calcular la edad de la vía aérea en el centro del intervalo utilizando el usuario define

las edades en el principio y final de la vía aérea, la longitud de la vía aérea y la

ubicación del centro del intervalo con respecto a la entrada de la vía aérea.

21
  Calcular la VRT en el centro del intervalo usando los valores definidos por el usuario

para VRT en la entrada, gradiente geotérmico, profundidad al principio y al final de

la vía aérea, la longitud de la vía aérea y la ubicación del centro del pariente de

intervalo a la entrada de la vía aérea.

 Calcular el coeficiente de transferencia de calor utilizando el procedimiento definido

en la sección coeficiente de transferencia de calor.

 Calcular el gradiente de temperatura adimensional en la sección Algoritmo de

Gibson.

 Calcular el flujo de calor a través de la superficie seca de la vía aérea.

 Calcular el flujo de calor a través de la superficie seca de la vía aérea.

𝑞𝐷=𝑘/𝐺𝑟*(𝑉𝑇𝑅−𝑡𝐷)

 Calcular el flujo de calor a través de la superficie húmeda de las vías respiratorias.

Asumir un valor de superficie mojada temperatura, tws. Calcular la temperatura base de

pseudo.

𝑡𝑏=𝑡𝑤𝑠ℎ𝑟 –𝑘𝐺𝑉𝑅𝑇/ℎ𝑟 –𝑘𝐺

Calcular el flujo total de calor en toda la superficie mojada.

𝑞𝑇=𝑘/𝐺𝑟(𝑉𝑅𝑇 − 𝑡𝑏)

 Calcular el flujo de calor por convección a través de la superficie mojada.

22
 𝑞𝐶=ℎ(𝑡𝑤𝑠− 𝑡𝑑)

 Calcular el flujo de calor latente por toda la superficie mojada.

𝑞𝐿=0.0007ℎ𝐿𝑤𝑠 (𝑒𝑤𝑠−𝑒/𝑃)

 Determinar el error en el balance de flujo de calor en la superficie húmeda,

𝜀=𝑞𝑇 − (𝑐𝑜𝑛𝑡𝑟𝑜𝑙 𝑑𝑒 𝑐𝑎𝑙𝑖𝑑𝑎𝑑 𝑞𝐿)

Nota: Si el valor absoluto del error no es menor que 0.001, ajustar la superficie mojada

temperatura y vuelta al segundo paso en esta lista.

Calcular los flujos de calor desde el flujo de calor, la longitud de los intervalos y el usuario

fracción de humedad definido y el perímetro de la vía aérea. En primer lugar, compruebe para

la condensación.

𝑸𝑫=𝒒𝑫×𝒍𝒐𝒏𝒈𝒊𝒕𝒖𝒅×𝒑𝒆𝒓𝒊𝒎𝒆𝒕𝒓𝒐×(𝟏−𝒘)

𝑸𝑪=𝒒𝑪×𝒍𝒐𝒏𝒈𝒊𝒕𝒖𝒅×𝒑𝒆𝒓𝒊𝒎𝒆𝒕𝒓𝒐×𝒘

𝑸𝑳=𝒒𝑳×𝒍𝒐𝒏𝒈𝒊𝒕𝒖𝒅×𝒑𝒆𝒓𝒊𝒎𝒆𝒕𝒓𝒐×𝒘

Nota: Calcular la tasa a la que se agrega humedad de la superficie mojada como

𝑸𝑳 / 𝑳𝑾𝑺.

23
IV. OTRAS FUENTES DE CALOR

Para cada intervalo de cálculo, CLIMSIM comprueba cada fuente de calor definida por el

usuario para ver si se es en el intervalo. Si, CLIMSIM determina la carga de calor sensible,

calor latente carga, y tasa a la que se agrega humedad para cada fuente de calor en las vías

respiratorias. En el caso de una lineal fuente de calor, CLIMSIM determina qué fracción de esa

fuente está en la vía aérea. La tasa de humedad y carga de calor sensible para cada fuente de

calor se agregan a los valores totales del intervalo. Como con el calor de los estratos, los

términos críticos son el calor sensible total y la tasa de al que se añade humedad.

Para calcular la tasa a la que se añade humedad a la corriente de aire, CLIMSIM se divide la

carga de calor latente por el calor latente de evaporación. El último término se calcula usando

la temperatura de la superficie mojada de los cálculos de calor de los estratos:

1. Fuente de calor punto No máquina:

𝑸𝑺=𝒄𝒂𝒍𝒐𝒓 𝒔𝒆𝒏𝒔𝒊𝒃𝒍𝒆 𝒅𝒆 𝒄𝒂𝒓𝒈𝒂 (𝑲𝑾)×𝟏𝟎𝟎𝟎 𝑾/𝒌𝑾

𝑸𝑳=𝒄𝒂𝒍𝒐𝒓 𝒍𝒂𝒕𝒆𝒏𝒕𝒆 𝒅𝒆 𝒄𝒂𝒓𝒈𝒂 (𝑲𝑾)×𝟏𝟎𝟎𝟎 𝑾/𝒌𝑾

𝑿𝒓=𝑸𝑳/𝑳𝒘𝒔

1. Fuente de calor punto de máquina eléctrica:

𝑸𝑺=𝒑𝒐𝒕𝒆𝒏𝒄𝒊𝒂 (𝒌𝑾)×(% 𝒖𝒕𝒊𝒍𝒊𝒛𝒂𝒅𝒂 /𝟏𝟎𝟎)×𝟏𝟎𝟎𝟎 𝑾/𝒌𝑾

1. Diésel máquina punto calor fuente: Asumir la tasa de consumo de combustible de 0,3

litros combustible de diésel por kW por hora.

24
  Poder calorífico del combustible = 𝟑𝟒.𝟎𝟎𝟎 𝑲𝑱 𝒑𝒐𝒓 𝒍𝒊𝒕𝒓𝒐

 Total de calor producido = 𝟎,𝟑 𝒍 / 𝒌𝑾 / 𝒉𝒓 𝒙 𝟑𝟒.𝟎𝟎𝟎 𝒌𝑱 / 𝒍 × 𝟏 𝒉 / 𝟑𝟔𝟎𝟎𝒔 =

𝟐.𝟖𝟑 𝒌𝑾 𝒅𝒆 𝒄𝒂𝒍𝒐𝒓 𝒑𝒐𝒓 𝒌𝑾 𝒕𝒓𝒂𝒃𝒂𝒋𝒐

 𝑸𝑻𝒐𝒕𝒂𝒍 =𝟐,𝟖𝟑 𝒙 𝒑𝒐𝒕𝒆𝒏𝒄𝒊𝒂 (𝒌𝑾) 𝒙 (% 𝒖𝒕𝒊𝒍𝒊𝒛𝒂𝒅𝒂 / 𝟏𝟎𝟎) 𝟏𝟎𝟎𝟎 𝑾 / 𝒌𝑾

 𝑋𝑟 = 𝑎𝑔𝑢𝑎 / 𝑐𝑜𝑚𝑏𝑢𝑠𝑡𝑖𝑏𝑙𝑒 𝑐𝑜𝑐𝑖𝑒𝑛𝑡𝑒 𝑥 𝑝𝑜𝑡𝑒𝑛𝑐𝑖𝑎 (𝑘𝑊) 𝑥 (% 𝑢𝑡𝑖𝑙𝑖𝑧𝑎𝑑𝑎 / 100) ×

(0,3 𝑙 𝑐𝑜𝑚𝑏𝑢𝑠𝑡𝑖𝑏𝑙𝑒 / 𝑘𝑊ℎ) / (3600 𝑠 / ℎ)

 𝑸𝑳 = 𝑿𝒓 × 𝑳𝒘𝒔

 𝑿𝒓 = 𝑸𝑳 / 𝑳𝒘𝒔

2. Fuente de calor lineal:

 𝑄𝑆 = 𝑐𝑎𝑙𝑜𝑟 𝑠𝑒𝑛𝑠𝑖𝑏𝑙𝑒 𝑐𝑎𝑟𝑔𝑎 (𝑘𝑊) × 1000 𝑊 / 𝑘𝑊 × 𝑓𝑟𝑎𝑐𝑐𝑖ó𝑛 𝑑𝑒 𝑓𝑢𝑒𝑛𝑡𝑒 𝑑𝑒 𝑒𝑛 𝑒𝑙

𝑖𝑛𝑡𝑒𝑟𝑣𝑎𝑙𝑜

 𝑄𝐿 = 𝑐𝑎𝑙𝑜𝑟 𝑙𝑎𝑡𝑒𝑛𝑡𝑒 𝑐𝑎𝑟𝑔𝑎 (𝑘𝑊) × 1000 𝑊 / 𝑘𝑊 × 𝑓𝑟𝑎𝑐𝑐𝑖ó𝑛 𝑑𝑒 𝑓𝑢𝑒𝑛𝑡𝑒 𝑑𝑒 𝑒𝑛 𝑒𝑙

𝑖𝑛𝑡𝑒𝑟𝑣𝑎𝑙𝑜

 𝑋𝑟 = 𝑄𝐿 / 𝐿𝑤𝑠

25
 V. Ventilador u objeto regulador:

CLIMSIM permite al usuario especificar un objeto en las vías respiratorias que pueden provocar

una ganancia o pérdida de la presión. Una pérdida de presión se utiliza para simular un regulador

u otra significativa interferencia al flujo de aire. Un aumento de presión se pretende simular un

ventilador. En este último caso, CLIMSIM permite al usuario especificar una carga de calor

sensible asociada con el ventilador.

CLIMSIM comprueba cada intervalo de cálculo para ver si hay un objeto de ventilador y

regulador del intervalo. Si es así, cuentas CLIMSIM para cualquier calor sensible cargan

añadiendo a lo sensible total de carga de calor de los estratos y otras fuentes de calor. CLIMSIM

entonces es responsable de la ganancia o pérdida en la presión cuando calcula el cambio en la

presión barométrica para el intervalo, como se explica en la siguiente sección.

VI. Toma condiciones Psicométricas

CLIMSIM utiliza la temperatura de bulbo seco, humedad, presión barométrica y masa caudal

en la entrada del intervalo de cálculo, el total de la carga de calor sensible y humedad añadido

de fuentes de calor, y otro usuario define los parámetros para el cálculo de la seca temperatura,

humedad, presión barométrica y tasa de flujo másico a la salida del intervalo. Estos parámetros

de cuatro salidas se utilizan para encontrar otra salida parámetros y son arrastrados como las

condiciones de entrada para el siguiente intervalo:

1. Masa flujo, contenido de humedad, presión y temperatura de bulbo seco: Los

siguientes pasos detallan cómo CLIMSIM calcula la esencial psychrometric parámetros

a la salida de cada intervalo de cálculo. Presión y temperatura de bulbo seco son

determinadas por primero estimar algunos de los resultados de salida, y repitiendo los

cálculos dos veces para afinar los valores.

26
 i. Calcular el cambio en el contenido de humedad y flujo de masa.

𝑋2=Σ𝑋𝑟/𝑚𝑑𝑟𝑦+𝑋1

𝑚2=Σ𝑋𝑟+𝑚1

ii. Calcular el calor específico del aire húmedo a la salida del intervalo utilizando la

ecuación 7 y el contenido de humedad a la salida del intervalo.

iii. Calcular el cambio de energía potencial, el PE, como el cambio en la elevación para el

intervalo multiplicada por la aceleración debido a la gravedad.

(profundidad hacia fuera – profundidad) / vía aérea longitud × intervalo longitud x 9,81

𝑚 / 𝑠2

iv. Calcule la temperatura de bulbo seco de salida al ignorar el cambio en energía cinética.

𝑡𝑑2=𝑡𝑑1+(𝑃𝐸+Σ𝑄𝑆𝑚⁄𝐶𝑝𝑚)

v. Estimar la densidad de salida utilizando presión, humedad de salida contenida y

estimada temperatura de bulbo seco de salida. También, si hay un objeto de ventilador

y regulador en el intervalo, tener la ganancia\/pérdida de presión (PF) en cuenta.

𝜌2=(1+𝑋2)×(𝑃1+𝑃𝐹)/(𝑅𝑎+𝑅𝑉𝑋2)×(273.15+𝑡𝑑2)

27
 vi. Calcular la velocidad de aire de entrada y calcular la velocidad de aire de salida con 𝑣

= 𝑚 / 𝜌𝐴.

vii. Calcule la pérdida por fricción para el intervalo mediante el flujo de aire de media para

el intervalo.

𝑄𝑚=(𝑚1/𝜌1+𝑚2/𝜌2)/2

𝐹12=(𝑘×𝑝𝑒𝑟𝑖𝑚𝑒𝑡𝑟o/𝑎𝑟𝑒𝑎3)×𝑖𝑛𝑡𝑒𝑟𝑣𝑎𝑙o de 𝑙ongitud×𝑄𝑚2/1.2

viii. Estimar la presión de salida.

𝑃2={𝑣12−𝑣22/2+𝑃𝐸−𝐹12}×𝜌1+𝜌2/2+𝑃1+𝑃𝐹

ix. Calcular la densidad de salida usando la presión estimada en el paso anterior.

𝜌2=(1+𝑋2)𝑃2/(𝑅𝑎+𝑅𝑉𝑋2)×(273.15+𝑡𝑑2)

x. Calcular la velocidad de salida usando la nueva densidad y 𝑣 = 𝑚 / 𝜌𝐴

xi. Calcular la temperatura de bulbo seco de salida e incluyen el término de velocidad.

𝑡𝑑2=𝑡𝑑1{𝑣12−𝑣22/2+𝑃𝐸−Σ𝑄𝑆/𝑚}𝐶𝑝𝑚

28
xii. Calcular el promedio de flujo de aire, las pérdidas por fricción y presión de salida como

en los pasos 7 y 8.

xiii. Refinar los resultados repitiendo los pasos 9 a 12.

1. Húmeda temperatura de bulbo y otros resultados:

En primer lugar, CLIMSIM calcula la presión de vapor basada en el barométrico contenido

de humedad y presión al final del período de cálculo. Entonces, un iterativo procedimiento

se utiliza para encontrar la temperatura de bulbo húmedo que producirá el vapor mismo

presión que el calculado para el contenido de humedad y presión barométrica.

1. Calcular la presión real de vapor con la humedad de salida contenida y barométrica presión.

2. El sistema toma temperatura a la temperatura de bulbo húmedo de entrada humeda. 3.

Calcular la presión de vapor saturada y la temperatura de bulbo húmedo de salida utilizando la

ecuación 2, sección Ecuaciones Psicométricas.

4. Calcular la presión de vapor a la temperatura de bulbo húmedo de salida estimado usando la

ecuación 4, la sección Ecuaciones Psicométricas.

5. Si la diferencia entre los valores de presión de vapor calculada en los pasos 1 y 4 es mayor

que 0.1, ajustar el bulbo húmedo temperatura y repita los pasos 3 y 4.

Entonces, si la humedad relativa es mayor o igual a 100%, o si el bulbo húmedo temperatura es

mayor o igual a la temperatura de bulbo seco, se supone que ocurrir condensación. El siguiente

procedimiento se utiliza para ajustar el bulbo seco de salida temperatura y humedad contenido

para reflejar la condensación de la humedad y dejando la corriente de aire a un punto donde la

humedad relativa es 10

29
 2. CÁLCULOS SÓLO SALIDA

Estos valores no afectan a otros cálculos. Los índices de calor (temperatura media de la piel,

temperatura efectiva y temperatura de globo bulbo húmedo) son calculado sólo en los intervalos

de salida definidos por el usuario. El coeficiente de transferencia de calor, VRT y temperatura

de pared seca en el centro de cada intervalo de cálculo en el proceso de cálculo, pero son

entonces recalculadas en cada intervalo de salida para la visualización en la tabla de resultados.

8.1) Temperatura de piel de media: CLIMSIM utiliza la temperatura de piel media en vez de

aire potencia de enfriamiento. Los cálculos para media temperatura de la piel están basados en

el modelo de termorregulación desarrollado por el Dr. Malcolm McPherson. Este modelo se

detalla en el libro "bajo Ventilación e ingeniería ambiental " y en el artículo "la generalización

del aire Refrigeración eléctrica", McPherson 1992. Para hacer uso del modelo de

termorregulación, CLIMSIM permite al usuario introducir la resistencia térmica de la ropa y,

tasa metabólica y factor de visión de cuerpo. Estos parámetros se aplican a todas las ramas en

un solo documento CLIMSIM. Asume una eficiencia de permeabilidad de vapor de ropa de

0.45. CLIMSIM también se supone que la temperatura radiante es la media de la temperatura

de bulbo seco de la corriente de aire y la temperatura de la pared seca. En cada intervalo de

salida, CLIMSIM utiliza un procedimiento iterativo para encontrar media piel temperatura.

Comienza por asumir una temperatura media de la piel, a continuación, encontrar la total

acumulación del calor metabólico que temperatura de la piel que produce. Luego compara ese

resultado a la entrada de la tasa metabólica por el usuario, ajusta la temperatura de la piel media,

y se repite el cálculo hasta que la acumulación de calor es igual a la tasa metabólica. Los

resultados de temperatura de piel media se enumeran en la tabla de resultados. Para ayudar a

dar sentido a estos resultados CLIMSIM calcula un valor de límite de temperatura de piel para

la definida por el usuario tasa metabólica. Este valor aparece en la parte inferior de la tabla de

30
resultados y se muestra en el gráfico de temperatura de piel. Además, cualquier temperatura de

la piel que supera el valor límite es aparece en rojo en la tabla de resultados.

8.2) WBGT de y temperatura efectiva: La temperatura de globo bulbo húmedo después de

cada salida se calcula como 0.7tw + 0.3td. Esta ecuación es una simplificación porque la

temperatura natural de bulbo húmedo del aire debe ser utilizado (termómetro de bulbo húmedo

lugar inmóvil en la corriente de aire) y el globo de aire temperatura (en el centro de una esfera

hueco negro mate). CLIMSIM utiliza la temperatura de bulbo húmedo y la temperatura de bulbo

seco para estos dos valores.

La temperatura efectiva se calcula como sigue:

1. Calcular la velocidad del aire con v = m / ρA. Si el resultado es superior a 3,5, ajustar

la velocidad a 3.5.

2. Use las ecuaciones siguientes para encontrar la temperatura efectiva.

31
CONCLUSIONES

 Saber explicar y calcular de manera clara y precisa respectivamente, las propiedades,

funciones y parámetros que tiene el software CLIMSIM.

 Tener en claro datos generales y específicas de los aspectos de precaución que se tiene

que tener en cuenta con respecto al tema atmosférico cuando se realice trabajos en

minería subterránea.

 Saber de manera correcta la instalación del programa en Windows.

 Interpretar cada uno de los gráficos y tablas de datos que se ingresen y que nos

proporcione el programa.

32
BIBLIOGRAFIA

 McPherson, M.J., 1992, "La generalización de la energía de enfriamiento de aire", Actas

Cinco Internacional Congreso de ventilación, pp. 27-35, La sociedad de ventilación de

la mina Johannesburgo, Sudáfrica.

 McPherson, M.J., et al, 1986, "CLIMSIM versión 2.0 Manual del usuario del DOS",

mina Ventilación Cervices, Inc., California, 80 p.

 https://es.scribd.com/document/270262873/Resolucion-Boledfgstin-Temperatura-y-

Calor

 https://www.na.srk.com/sites/default/files/file/Mine_Ventilation_Flyer-Spanish-

Final.pdf

 https://www.nrc.gov/docs/ML0400/ML040050542.pdf

33
