SENSOR DE LUZ

INFORME
EPIT - UNSA

CURSO: INICIACIÓN A LA INGENIERÍA


ALUMNOS:
DOCENTE: ING. HUGO RUCANO

SEMESTRE – I

ESCUELA PROFESIONAL DE INGENIERÍA


EN
TELECOMUNICACIONES

UNSA

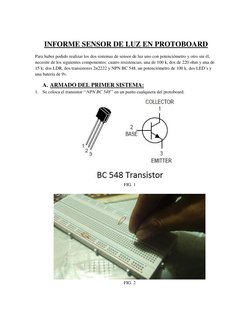

INFORME SENSOR DE LUZ EN PROTOBOARD
Para haber podido realizar los dos sistemas de sensor de luz uno con potenciómetro y otro sin él,
necesite de los siguientes componentes: cuatro resistencias, una de 100 k, dos de 220 ohm y una de
15 k; dos LDR, dos transistores 2n2222 y NPN BC 548, un potenciómetro de 100 k, dos LED´s y
una batería de 9v.

A. ARMADO DEL PRIMER SISTEMA:


1. Se coloca el transistor ‘‘NPN BC 548’’ en un punto cualquiera del protoboard.

FIG. 1

FIG. 2
2. Enlazar con un cable puente el emisor del con el negativo de la energía.
3. Colocar la resistencia de 100k entre la base del transistor y el positivo de la energía.

FIG. 3

4. Colocar el LDR entre el emisor y la base del transistor.

FIG. 4

5. Enlazar un punto cualquiera con el colector del transistor.


6. Colocar una resistencia 220ohm desde el positivo de la energía hacia otro punto cualquiera.
7. Poner el LED de manera que el positivo (pata larga) se conecte con la resistencia, y el negativo
(pata corta) con el puente que proviene del colector del transistor.

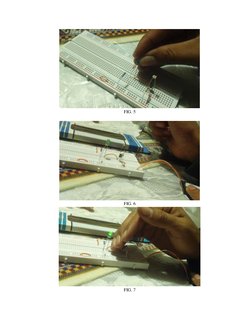

FIG. 5

FIG. 6

FIG. 7

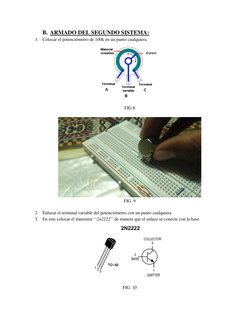

B. ARMADO DEL SEGUNDO SISTEMA:
1. Colocar el potenciómetro de 100k en un punto cualquiera.

FIG.8

FIG. 9

2. Enlazar el terminal variable del potenciómetro con un punto cualquiera.


3. En este colocar el transistor ‘‘2n2222’’ de manera que el enlace se conecte con la base.

FIG. 10

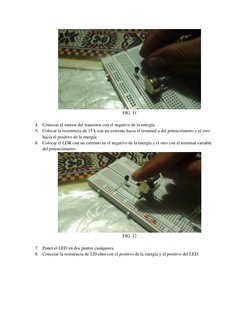

FIG. 11

4. Conectar el emisor del transistor con el negativo de la energía.


5. Colocar la resistencia de 15 k con un extremo hacia el terminal a del potenciómetro y el otro
hacia el positivo de la energía.
6. Colocar el LDR con un extremo en el negativo de la energía y el otro con el terminal variable
del potenciómetro.

FIG. 12

7. Poner el LED en dos puntos cualquiera.


8. Conectar la resistencia de 220 ohm con el positivo de la energía y el positivo del LED.

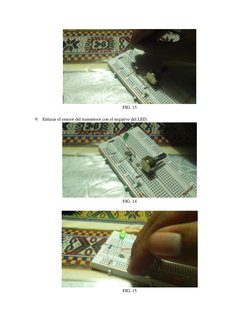

FIG. 13

9. Enlazar el emisor del transmisor con el negativo del LED.

FIG. 14

FIG. 15

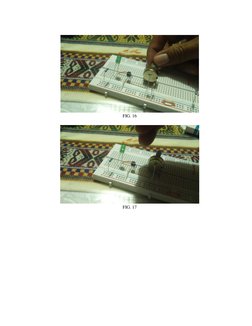

FIG. 16

FIG. 17
