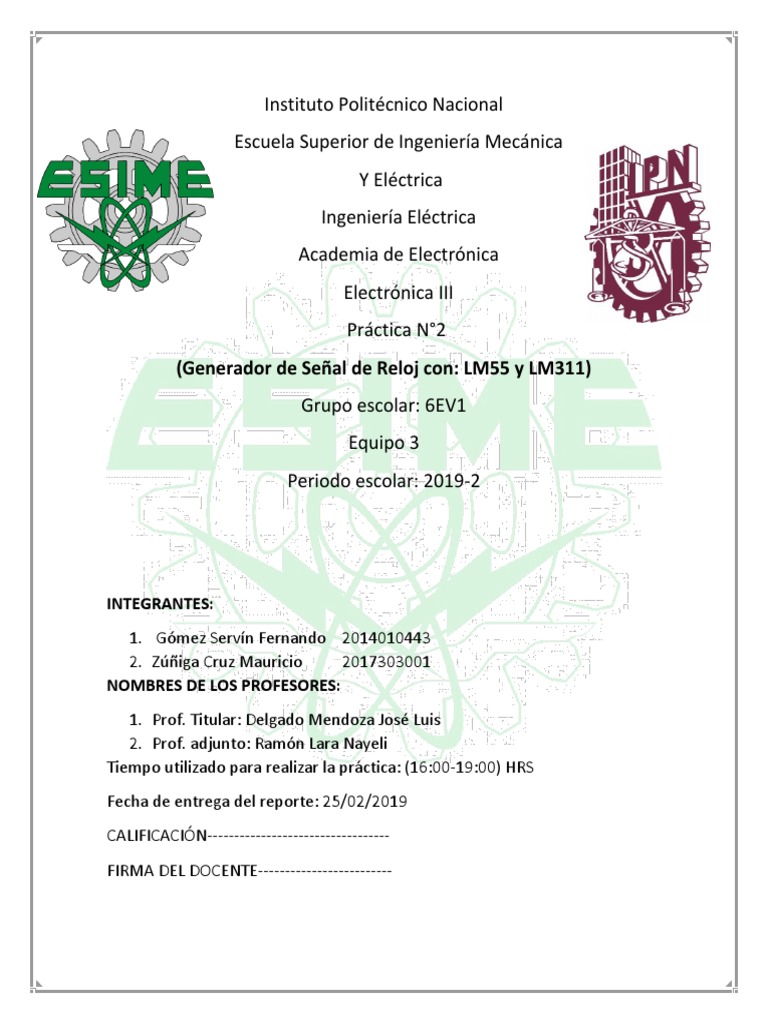

Instituto Politécnico Nacional

Escuela Superior de Ingeniería Mecánica

Y Eléctrica
Ingeniería Eléctrica
Academia de Electrónica
Electrónica III
Práctica N°2
(Generador de Señal de Reloj con: LM55 y LM311)
Grupo escolar: 6EV1
Equipo 3
Periodo escolar: 2019-2

INTEGRANTES:
1. Gómez Servín Fernando 2014010443
2. Zúñiga Cruz Mauricio 2017303001
NOMBRES DE LOS PROFESORES:
1. Prof. Titular: Delgado Mendoza José Luis
2. Prof. adjunto: Ramón Lara Nayeli
Tiempo utilizado para realizar la práctica: (16:00-19:00) HRS
Fecha de entrega del reporte: 25/02/2019
CALIFICACIÓN----------------------------------
FIRMA DEL DOCENTE-------------------------
INGENIERÍA ELÉCTRICA EQUIPO 3 PÁCTICA N°2

2) ÍNDICE DE CONTENIDOS

3.-Marco Teórico y Marco Conceptual...............................................3

4.- Desarrollo de los experimentos con sus cálculos, mediciones y

simulación...........................................................................................7

5.- Análisis de resultados y Conclusiones.........................................11

6.- Aportaciones y Sugerencias.........................................................11

7.- Bibliografía Y Referencias….........................................................12

GENERADOR DE SEÑAL DE RELOJ CON: LM555 Y LM311 2

INGENIERÍA ELÉCTRICA EQUIPO 3 PÁCTICA N°2

3) MARCO TEÓRICO Y MARCO CONCEPTUAL

“GENERADOR DE SEÑAL DE RELOJ CON: NE555 Y LM311”

Es necesario en muchos circuitos electrónicos digitales, emplear algún tipo de

sincronización para realizar tareas como: transferencia de datos, control de
procesos, etc. Para ello se emplean circuitos generadores de señal del tipo onda
cuadrada con ciclo de trabajo que puede ser al 50% u otro valor. Dichos circuitos
son en esencia osciladores que proveen una señal generalmente denominada
CLOCK (reloj), con niveles lógicos adaptados a la lógica utilizada en cuestión (TTL,
CMOS, ECL, etc.). Temporizador 555 Existen en el mercado un conjunto de circuitos
integrados denominados temporizadores (timers) especialmente diseñados para
realizar multivibradores monoestables y astables. El temporizador 555 (NE555de
Signetics en versión bipolar y TLC555 de Texas Instruments en versión CMOS) es
un circuito integrado barato y muy popular que fue desarrollado en 1972 por
Signetics Corporation. Está constituido por dos comparadores, un flip-flop SR y un
transistor que actúa como un elemento de conmutación. Las tres resistencias en
serie de valor R definen las tensiones de comparación a 1/3 vcc y 2/3vcc. LM311 La
serie 311 de National Semiconductor es una de las familias más populares en
comparadores integrados. Puede operar con tensiones duales de ±15 V o con
tensión simple de +5 V y la salida es en colector abierto (open-colector) con
tensiones de alimentación independientes para seleccionar los niveles de tensión
de salida. Posee además un circuito de protección que limita la intensidad máxima
de salida a 50mA. Las correcciones de offset se pueden realizar mediante un
potenciómetro variable conectado a las entradas 5 y 6, similar a la técnica utilizada
en amplificadores operacionales. (Boylestad, 2003)
En electrónica, llamamos señal a una tensión que varía su potencial en el tiempo,
el medio por el que viaja o se propaga es un factor que ejerce una resistencia al
paso de la señal, dependiendo del medio, así se verá influenciada la señal, llegando
a disminuir hasta potencial cero, este efecto se llama atenuación.
Un pulso, como el que se aprecia en la FIGURA 1, está compuesto por una señal
rectangular, la podemos definir como una tensión que parte de 0V sube hasta una
tensión digamos de 5V, que se mantiene por un tiempo y de pronto cae a 0V de
nuevo (no es muy científica la definición, pero si

FIGURA 1. ( señal cuadrada entre v-t)

GENERADOR DE SEÑAL DE RELOJ CON: LM555 Y LM311 3

INGENIERÍA ELÉCTRICA EQUIPO 3 PÁCTICA N°2

explicita). La duración de un pulso puede ser muy larga (incluso días) o muy corta (pico
segundos o menos). En electrónica, cuando hablamos de trenes de pulsos, nos referimos
a una serie de pulsos continuados por un intervalo de tiempo. Dos factores muy importantes
en un tren de pulsos, por ser repetitivo, es la frecuencia de repetición y su nivel. Con estos
dos factores, se puede conocer su frecuencia. (Boylestad, 2003)

El temporizador 555 es un circuito integrado de 8 terminales

que se utiliza para la generación de intervalos de tiempo. A
pesar de que se utiliza principalmente como temporizador para
activar o desactivar algún circuito o componente electrónico,
también lo podemos utilizar como generador de pulsos,
multivibrador, alarma, interruptor digital, entre otras
aplicaciones más específicas.
FIGURA 2.Terminales del temporizador 555

GND:
En esta terminal se coloca la tierra.
Disparo:
Sirve para activar el circuito integrado.
Salida:
Aquí se conecta el componente o circuito que queremos activar.
Reinicio:
Sirve para reiniciar el circuito, si no la utilizamos debemos conectarla al polo positivo.
Control de voltaje:
Sirve para modificar el Vref de los comparadores para así modificar el voltaje del umbral y de
disparo y esto puede servir para modificar la forma de la onda de salida. Si no se utiliza esta
terminal se coloca un capacitar de 10nf para evitar interferencias.
Umbral:
Es un comparador que establece el tiempo de temporizado.
Descarga:
Sirve para generar el tiempo de nivel bajo o 0, mientras el capacitor se descarga la salida esta en
un nivel bajo.
Voltaje de alimentación:
Sirve para alimentar cada una de las partes internas del temporizador

GENERADOR DE SEÑAL DE RELOJ CON: LM555 Y LM311 4

INGENIERÍA ELÉCTRICA EQUIPO 3 PÁCTICA N°2

La serie 311 de National Semiconductor

es una de las familias más populares en
comparadores integrados. Puede operar
con tensiones duales de ±15 V o con
tensión simple de +5 V y la salida es en
colector abierto (open-colector) con
tensiones de alimentación independientes
para seleccionar los niveles de tensión de
salida. (ARRIAGA, 2005)
Posee además un circuito de protección
que limita la intensidad máxima de salida
a 50mA. Las correcciones de offset se
pueden realizar mediante
un potenciómetro variable conectado a las
entradas 5 y 6, similar a la técnica utilizada
en amplificadores operacionales.
FIGURA 3

Ecuaciones
𝑻
𝑹𝑯 = 𝑬𝒄. 𝟏
𝟐𝑽𝒄𝒄 − 𝟑𝑽𝑫
𝟐 ∗ 𝑪 ∗ 𝑳𝒏 [ ]
𝑽𝒄𝒄 − 𝟑𝑽𝑫
𝑻 = 𝒕𝑯 + 𝒕𝑳 = 𝟐𝒕𝑯 = 𝟐𝒕𝑳 𝑬𝒄. 𝟐
(𝟏 + 𝒏)𝑽𝑳𝑻 − 𝑽𝑺𝑨𝑻−
𝑽𝑹𝑬𝑭 = 𝑬𝒄. 𝟑
𝒏
𝑹𝑭 = 𝒏 ∗ 𝑹𝒊 𝑬𝒄. 𝟒
𝑽𝑳𝑻 − 𝑽𝒄𝒄 𝑽𝑳𝑻
𝒌𝒕 = 𝑳𝒏 ( )+( ) 𝑬𝒄. 𝟓
𝑽𝑼𝑻 − 𝑽𝒄𝒄 𝑽𝑼𝑻
𝑽𝒔𝒂𝒕(+) −𝑽𝒔𝒂𝒕(−)
𝒏= 𝑬𝒄. 𝟔
𝑽𝑯
𝑪. 𝑼 = 𝑻𝑯⁄𝑻 ∗ 𝟏𝟎𝟎 𝑬𝒄. 𝟕

GENERADOR DE SEÑAL DE RELOJ CON: LM555 Y LM311 5

INGENIERÍA ELÉCTRICA EQUIPO 3 PÁCTICA N°2

3.3 MARCO CONCEPTUAL

Cuadro 1 (proceso de generación de una señal de reloj)

Cuadro 2 (circuitos lógicos)

GENERADOR DE SEÑAL DE RELOJ CON: LM555 Y LM311 6

INGENIERÍA ELÉCTRICA EQUIPO 3 PÁCTICA N°2

4) DESARROLLO DE LOS EXPERIMENTOS CON SUS

CÁLCULOS, MEDICIONES Y SIMULACIÓN

Cálculo para LM555

FIGURA 4. Señal de reloj

empleando el CI LM555,
para una frecuencia fija y el
C.U al 50%

DATOS:
MESA 3
F=220 Hz
C= 0.39µF
Vcc= 5v
VD=0.9
MARCA: TEXAS INSTRUMENTS

1
𝑇= = 4.5454𝑚𝑆
220𝐻𝑧
PARA UN 50% DE C.U ES NECESARIO QUE LA MITAD DEL PERIODO SEA
ALTO Y LA OTRA MITAD SEA BAJO, TANTO TH Y TL SE CONSIDERAN
IGUALES, VER LA Ec.2.
4.5454𝑚𝑆
𝑅𝐻 = (2∗5)−(3∗0.9) ( Ec.1)
2∗0.39µF∗Ln( )
5−(3∗0.9)

4.5454𝑚𝑆
𝑅𝐻 = = 5.0455𝑘Ω
2 ∗ 0.39µF ∗ 1.154965
Si consideramos: 𝑇 = 2 ∗ 𝑇𝐻
4.5454𝑚𝑆
𝑇𝐻 = = 2.2727𝑚𝑆
2

GENERADOR DE SEÑAL DE RELOJ CON: LM555 Y LM311 7

INGENIERÍA ELÉCTRICA EQUIPO 3 PÁCTICA N°2

Tabal 1.2 reporte de mediciones y cálculos de acuerdo a las frecuencias solicitadas

de acuerdo a mesa 3
𝑇𝑞 𝑇𝐻 𝑇𝐿 C.U 𝐶𝐶𝑂𝑀 𝐶𝑀𝐸𝐷 𝑅𝐶𝑂𝑀
calculada 4.545 2.27ms 2.27ms 47% 0.39µF 0.373µF 5.04kΩ
F= 286HZ
simulada 3.75ms 1.8ms 1.9ms 48% 0.39µF 0.387µF 5.1kΩ

medida 3.52ms 1.77ms 1.760ms 51.60% 0.39µF 0.387µF 5.1kΩ

𝑅𝑀𝐸𝐷 𝑇𝐸𝑋𝑃 𝐾𝐻 𝐾𝐿 𝐾𝑇 𝑉𝐿𝑇 𝑉𝑈𝑇

calculada 5.1kΩ 1.96𝑥10−3 1.15496 1.15496 3.0993 1.5v 3.24v
F= 286HZ
simulada 5.1kΩ 0.001975 1.3457 1.3457 2.6914 1.6v 3.23

medida 5.1kΩ 0.01976 1.2205 1.2205 2.441 1.76v 3.60v

FIGUARA 5. Simulación en multicim LM555

GENERADOR DE SEÑAL DE RELOJ CON: LM555 Y LM311 8

INGENIERÍA ELÉCTRICA EQUIPO 3 PÁCTICA N°2

4.1) DESARROLLO DE LOS EXPERIMENTOS CON SUS

CÁLCULOS, MEDICIONES Y SIMULACIÓN

Cálculos para LM311

DATOS:
MESA 3
F=60 Hz
C= 0.39µF
Vcc= 5v
VD=0.9
MARCA: TEXAS INSTRUMENTS
𝑽𝑺𝑨𝑻+ = 𝟒. 𝟐𝑽
𝑽𝑺𝑨𝑻− = 𝟏𝟑𝟎𝒎𝑽
𝟒. 𝟐𝟓 − 𝟏𝟑𝟎𝒎𝒗
𝒏= = 𝟐. 𝟑𝟔𝟖𝟖 ( 𝑬𝒄. 𝟔)
𝟏. 𝟐𝟐𝒎𝒗

(𝟏 + 𝟐. 𝟑𝟔𝟖)𝟎. 𝟔𝟖 − 𝟏𝟑𝟎𝒎
𝑽𝑹𝑬𝑭 = (𝑬𝒄. 𝟑)
𝟐. 𝟑𝟔𝟖
𝒑𝒐𝒑𝒐𝒏𝒊𝒆𝒏𝒅𝒐 𝑹𝒊𝟏 = 𝟐𝟐𝒌Ω
𝟎. 𝟏𝟖𝟏𝟔(𝟐𝟐𝒌Ω + 𝑹𝒊𝟐 ) = 𝑹𝒊𝟐
𝟑𝟗𝟗𝟗𝟓. 𝟕
𝑹𝒊𝟐 = = 𝟒. 𝟖𝟖𝒌Ω
𝟎. 𝟏𝟖𝟏𝟔
𝟐𝟐𝒌Ω ∗ 𝟒. 𝟖𝟖𝒌Ω
𝑹𝒊 = = 𝟑. 𝟗𝟗 ≈ 𝟒𝒌Ω
𝟐𝟐𝒌Ω + 𝟒. 𝟖𝟖𝒌Ω
𝑹𝑭 = 𝟐. 𝟑𝟔𝟖𝟖 ∗ 𝟒𝒌Ω = 𝟗. 𝟒𝑲Ω (𝑬𝒄. 𝟒)
𝟗. 𝟒𝑲Ω ∗ 𝟒𝒌Ω
𝑹𝑫 = = 𝟐. 𝟖𝟏𝑲Ω
𝟗. 𝟒𝑲Ω + 𝟒𝒌Ω
𝑲𝑻 = 𝟎. 𝟑𝟑𝟏𝟖𝟓 + 𝟏. 𝟎𝟐𝟕𝟓 = 𝟏. 𝟑𝟓𝟗𝟑
𝒄𝒂𝒍𝒄𝒖𝒍𝒐 𝒅𝒆 𝒗𝒂𝒍𝒐𝒓 𝒄𝒐𝒎𝒆𝒓𝒄𝒊𝒂𝒍 𝒑𝒂𝒓𝒂 𝑹𝒊𝟐
𝟓. 𝟏𝑲Ω ∗ 𝟒. 𝟖𝟖𝑲Ω
𝑹𝑹𝑬𝑨𝑳 = = 𝟏𝟏𝟑. 𝟔𝟔𝑲Ω ≈ 𝟏𝟐𝟎𝑲Ω
𝟓. 𝟏𝑲Ω + 𝟒. 𝟖𝟖𝑲Ω
𝟓. 𝟏𝑲Ω ∗ 𝟏𝟐𝟎𝑲Ω
𝑹𝑿 = = 𝟒. 𝟖𝟗𝑲Ω
𝟓. 𝟏𝑲Ω + 𝟏𝟐𝟎𝑲Ω

GENERADOR DE SEÑAL DE RELOJ CON: LM555 Y LM311 9

INGENIERÍA ELÉCTRICA EQUIPO 3 PÁCTICA N°2

SOLUCION: 𝟓. 𝟏𝑲Ω// 𝟏𝟐𝟎𝑲Ω

𝒄𝒂𝒍𝒄𝒖𝒍𝒐 𝒅𝒆 𝒗𝒂𝒍𝒐𝒓 𝒄𝒐𝒎𝒆𝒓𝒄𝒊𝒂𝒍 𝒑𝒂𝒓𝒂 𝑹𝒊
SOLUCION: 3.9 KΩ
𝒄𝒂𝒍𝒄𝒖𝒍𝒐 𝒅𝒆 𝒗𝒂𝒍𝒐𝒓 𝒄𝒐𝒎𝒆𝒓𝒄𝒊𝒂𝒍 𝒑𝒂𝒓𝒂 𝑹𝑭
𝟏𝟎𝑲Ω ∗ 𝟗. 𝟒𝟔𝑲Ω
𝑹𝑹𝑬𝑨𝑳 = = 𝟏𝟕𝟓. 𝟖𝑲Ω
𝟏𝟎𝑲Ω − 𝟗. 𝟒𝟔𝑲Ω
≈ 𝟏𝟖𝟎𝑲Ω
𝟏𝟎𝑲Ω ∗ 𝟏𝟖𝟎𝑲Ω
𝑹𝑿 = = 𝟗. 𝟒𝟕𝑲Ω
𝟏𝟎𝑲Ω + 𝟏𝟖𝟎𝑲Ω
SOLUCION: 𝟏𝟎𝑲Ω// 𝟏𝟖𝟎𝑲Ω
𝒄𝒂𝒍𝒄𝒖𝒍𝒐 𝒅𝒆 𝒗𝒂𝒍𝒐𝒓 𝒄𝒐𝒎𝒆𝒓𝒄𝒊𝒂𝒍 𝒑𝒂𝒓𝒂 𝑹𝑫
SOLUCION: 3.9 KΩ

FIGURA 6. Señal de reloj empleado para el CI

LM311, para una frecuencia fija

Tabal 1.6 reporte de mediciones y cálculos de acuerdo a las frecuencias solicitadas

de acuerdo a mesa 3
𝑇𝑞 𝑇𝐻 𝑇𝐿 C.U 𝐶𝐶𝑂𝑀 𝐶𝑀𝐸𝐷 𝑅𝐶𝑂𝑀
calculada 16.76ms 4.4ms 12.44ms 26.25% 0.39µF 0.39µF 27kΩ
F= 60HZ simulada 7.81ms 3.9ms 3.65ms 49.93% 0.39µF 0.39µF 27kΩ
medida 6.5ms 1.3ms 5.2ms 25.42% 0.42µF 0.42µF 26.4kΩ
𝑅𝑀𝐸𝐷 𝑇𝐸𝑋𝑃 𝐾𝐻 𝐾𝐿 𝐾𝑇 𝑉𝐿𝑇 𝑉𝑈𝑇
calculada 27kΩ 0.01053 0.33185 1.0275 1.3593 0.68 1.9
F= 60HZ simulada 27kΩ 0.01061 0.41815 1.1814 0.754 1.8 2.57
medida 26.4kΩ 11.10 0.373 0.38 0.75 872mV 1.35

FIGURA 6. Captura de simulación CI LM311

GENERADOR DE SEÑAL DE RELOJ CON: LM555 Y LM311 10

INGENIERÍA ELÉCTRICA EQUIPO 3 PÁCTICA N°2

5) COMENTARIOS Y APORTACIONES NUEVAS.

Consideramos que sería conveniente que el docente proporcionara las prácticas a
realizar con anticipación.

6) ANÁLISIS DE RESULTADOS Y CONCLUSIONES

Los circuitos ocupados son elementos electrónicos que se emplean para
Generación de señales de reloj, teniendo como principal ventaja su bajo costo. El
555 es conocido como temporizadores ya que transforman una señal continúa a
una que es cuadrada, a estas mediante los capacitores es posible controlar el
periodo y así poder dar una aplicación práctica a estas variaciones de frecuencia
que se tienen, en el circuito integrado LM311 se logró observar que una de sus
condiciones para que generara las pulsaciones es la variación del valor de la
resistencia Ri, puesto a que gran parte de la corriente llega a esta resistencia
protegiendo así a la compuerta .

Conclusión: ZUÑIGA CRUZ MAURICIO

El haber armado diferentes circuitos osciladores nos demuestra que no
necesitamos estar atados a una sola forma de generar las señales y también que
cada circuito presenta características propias que se pueden aplicar en diferentes
casos o necesidades. Las otras dos compuertas (HC132 Y74LS14) tienen la
posibilidad de generar dos señales respectivamente controladas con los
capacitores y de igual forma controlar el periodo pero en cambio al 555, en
estos circuitos es posible obtener dos señales pero una inversa de la otra, y con
ello estas tienen la facilidad de invertir la señal en un mismo circuito.
Conclusión: GOMEZ SERVIN FERNANDO
Se puede concluir que con el LM555 es posible diseñar un circuito que nos entregue
en la salida pulsos rectangulares con los parámetros característicos como
frecuencia, ciclo de trabajo, tiempo alto y tiempo bajo que se requiera. En cuanto al
LM311, se observo que el diseño y selección de las resistencias es un punto
importante dado que, si se seleccionan mal los valores, obtendremos valores
erróneos al llevar el circuito a la práctica. Por lo tanto considero que usar un LM555
es mas factible al trabajar con pulsos rectangulares.

GENERADOR DE SEÑAL DE RELOJ CON: LM555 Y LM311 11

INGENIERÍA ELÉCTRICA EQUIPO 3 PÁCTICA N°2

7) Bibliografía
ARRIAGA, A. (2005). Intoducción a los sistemas lógicos y digitales. México.

Boylestad, R. (2003). teoría de circuitos y dispositivos electrónicos . pearson.

7. Referencias

Circuitos Generadores de Reloj.
Departamento de
Electrotecnia
Facultad de Ingeniería
Universidad Nacional de La plata

GENERADOR DE SEÑAL DE RELOJ CON: LM555 Y LM311 12
