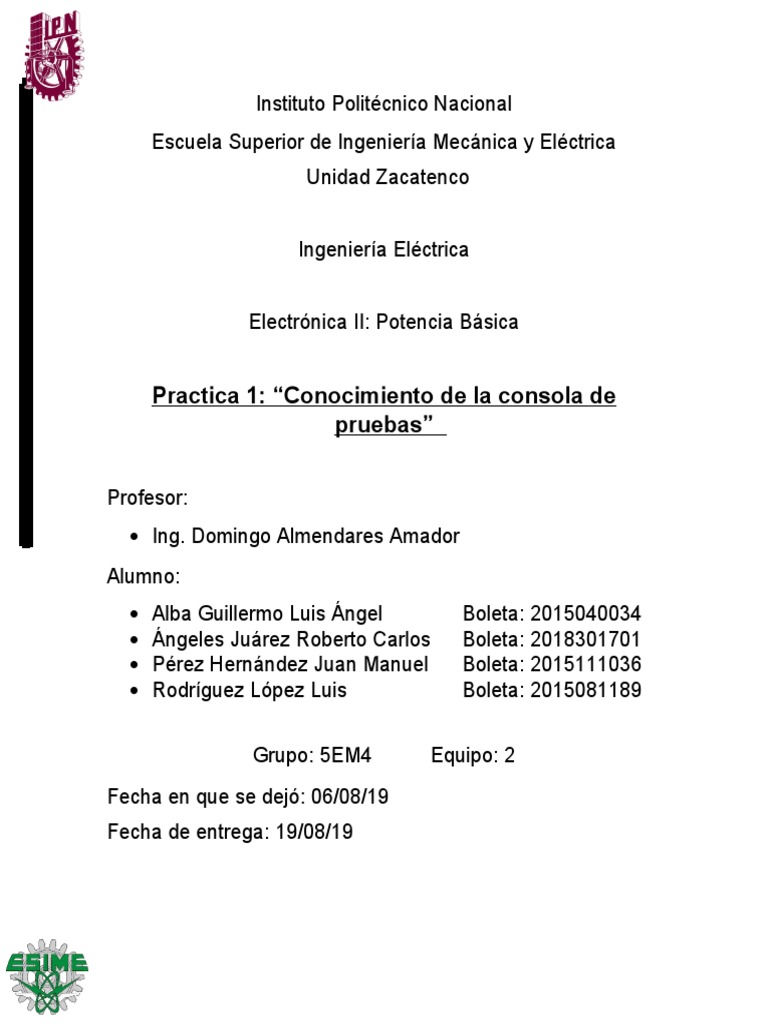

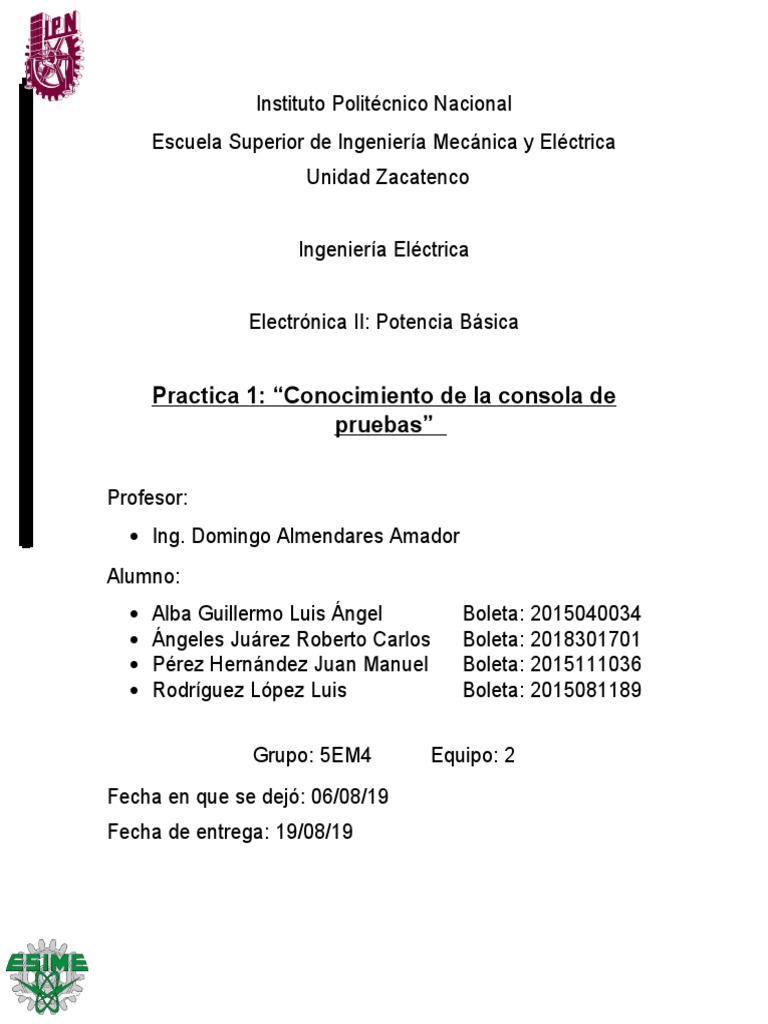

Instituto Politécnico Nacional

Escuela Superior de Ingeniería Mecánica y Eléctrica

Unidad Zacatenco

Ingeniería Eléctrica

Electrónica II: Potencia Básica

Practica 1: “Conocimiento de la consola de

pruebas”

Profesor:
 Ing. Domingo Almendares Amador
Alumno:
 Alba Guillermo Luis Ángel Boleta: 2015040034
 Ángeles Juárez Roberto Carlos Boleta: 2018301701
 Pérez Hernández Juan Manuel Boleta: 2015111036
 Rodríguez López Luis Boleta: 2015081189

Grupo: 5EM4 Equipo: 2

Fecha en que se dejó: 06/08/19
Fecha de entrega: 19/08/19
Objetivo
La finalidad de la práctica es la de identificar las fuentes de tensión con las que
cuenta la consola de pruebas y conocer las características de la misma. Por otra
parte, la de fijar conceptos de polaridad de equipo de medición, la polaridad de las
fuentes de C.D. y C.A.; como también el concepto de la fase de éstas últimas.

Material y Equipo Utilizado

 1 Pza. Tablero HM-2220.

 1 Pza. Tablero HM- 2240.
 1 Osciloscopio digital.
 1 Multímetro Digital.
 5 Pza. Fusible de cristal tipo americano de 4 A – 250 V A.C.
 5 Pza. Fusible de cristal tipo americano de 1 A – 250 V A.C.
 1 Lote Cables de conexión (banana y caimán).
Consideraciones Teóricas
Fuente de Tensión: Es un dispositivo que convierte la tensión alterna de la red de
suministro, en una o varias tensiones, prácticamente continuas, que alimentan los
distintos circuitos del aparato electrónico al que se conecta.

Polaridad: indica si un componente en un circuito es simétrico o no. Un

componente simétrico raro vez tiene más de dos terminales, y cada terminal en el
componente es equivalente. Un componente con polaridad solo se puede conectar
a un circuito en un sentido.

Fase: Se dice que la corriente alterna está en fase en un circuito cuando el voltaje

(tensión) y corriente (amperaje) pasan de cero a máximo o de máximo a cero
simultáneamente, cabe decir, si se trata de un circuito en esencia resistivo.

Tensión de fase: se define como la diferencia de tensión que aparece entre los
bornes de una de las cargas conectadas al sistema trifásico.

Tensión de línea: se define como la diferencia de tensión que aparece entre los
conductores de la instalación.

Ángulo de fase: Es la diferencia de fase entre dos ondas senoidales, usualmente

debido a que en el circuito existen capacitores (condensadores) o inductores
(bobinas).

También puede considerarse como el desplazamiento angular entre la forma de la

onda de la tensión y de la corriente, medida en grados o radianes. La fracción de
ciclo que ha transcurrido desde que una corriente o voltaje ha pasado por un
determinado punto de referencia (generalmente en el comienzo o 0°) se denomina
fase o ángulo de fase del voltaje o corriente.
Procedimiento
1.-Identificaron los elementos que componen la consola, se remplazaron los
elementos dañados.
2.- Medir la tensión de la fuente de C.C de ±32 V, tomando valores tanto positivos
como negativos utilizando el voltmetro y osciloscopio, siguiendo las indicaciones
de la figura 1.

Figura 1

3.-Medir de la tensión de fase y línea de la fuente trifásica a 127 V,utilizando el

voltmetro y osciloscopio, siguiendo las indicaciones de la figura 2.

Fase A

Fase B

Fase C

Referencia

de 1er Grupo 2o Grupo 3er Grupo 4o Grupo

Medici de lecturas de lecturas de Lecturas de Lecturas

ón
Figura 2
4.- obteniendo los valores de fase y línea, ángulos de fase y realice los diagramas
fasoriales de las dos tensiones de fase y línea.

Resultados
Lecturas de fuente la fuente de C.C de ±32 V.
1er Grupo de Mediciones
Multímetro Digital Osciloscopio
32 V 32.3 V
-32.4 V -32 V
Tabla 1. Fuente de C.C de ±32 V.

2do Grupo de Mediciones

Multímetro Digital Osciloscopio
31.9 V 31.6 V
-64.3 V -63.2 V
Tabla 2. Fuente de C.C de ±32 V.

3er Grupo de Mediciones

Multímetro Digital Osciloscopio
-64.4 V 64 V
32.3 V 32.7 V
Tabla 3. Fuente de C.C de ±32 V.

Lecturas de fuente de C.A a 127 V.

1er Grupo de Mediciones
Multímetro Digital Osciloscopio
125.9 V 126 V
126 V 125.8 V
Tabla 4. Fuente de C.A entre fases a 127 V.
 2do Grupo de Mediciones
Multímetro Digital Osciloscopio
125.9 V 124 V
125.2 V 126 V
Tabla 5. Fuente de C.A entre fases a 127 V.

3er Grupo de Mediciones

Multímetro Digital Osciloscopio
216 V 215.8 V
216 V 215 V
Tabla 5. Fuente de C.A entre líneas a 220 V.

4to Grupo de Mediciones

Multímetro Digital Osciloscopio
215 V 216.1 V
215 V 216.2 V
Tabla 6. Fuente de C.A entre líneas a 220 V.

Angulo de desfasamiento entre L1 y L3

( 2.2 ) ( 2.5 ms )=5.5 ms

(360 °)(5.5 ms)
θ= =118°
16.66 ms

Angulo de desfasamiento entre L1 y L2

( 4.5 )( 2.5 ms ) =11.25 ms

(360 °)(11.25 ms)
θ= =243 °
16.66 ms

Diagrama Eléctrico
Preguntas.

Conclusión
Rodríguez López Luis.
En esta práctica pude observar el funcionamiento de las consolas y el cómo se
comportan las líneas positiva y negativa interactuando entre ellas, así como las
líneas del trifásico, y en cada una de estas se forma un ángulo de fase, así como
puede observar las distintas formas de onda en el osciloscopio y la distancia que
hay entre cada forma de onda dando así el ángulo de fase.
Alba Guillermo Luis Angel.
En la parte práctica logramos tener una idea con base al tablero lo que cada parte
tenía un cierto lineamiento con el cual con ayuda de cada uno de los instrumentos
de medición en este caso el multímetro en su función de voltímetro se comprobó
que no era exacto pero estaba en el rango estándar. Una vez terminado esto se
realizó una serie de mediciones entre líneas y fases para en el anterior reporte
poder registrar los ángulos de desfasamiento.
Pérez Hernández Juan Manuel
En esta práctica revisamos y entendimos como es que funciona la consola de
pruebas del laboratorio, entendimos como es que está constituida esta y también
observamos las formas de onda que esta nos entrega en sus diferentes salidas,
además de que también se analizaron los ángulos de desfasamiento que se tienen
entre las fases.
