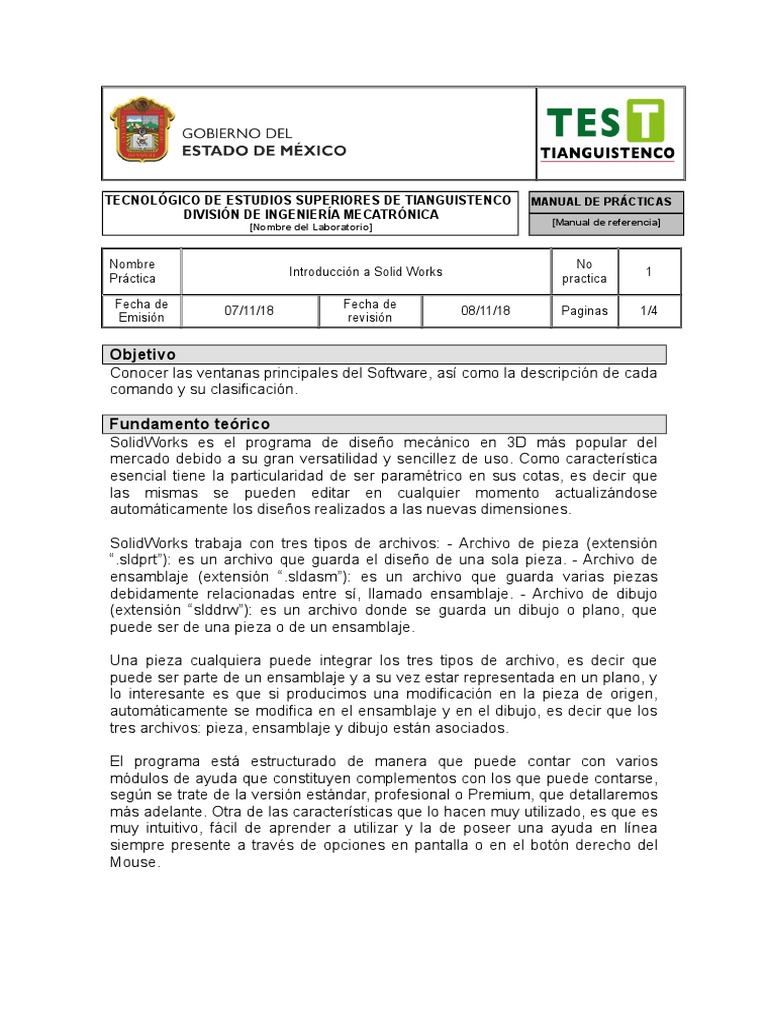

TECNOLÓGICO DE ESTUDIOS SUPERIORES DE TIANGUISTENCO MANUAL DE PRÁCTICAS

DIVISIÓN DE INGENIERÍA MECATRÓNICA

[Nombre del Laboratorio] [Manual de referencia]

Nombre No
Introducción a Solid Works 1
Práctica practica

Fecha de Fecha de
07/11/18 08/11/18 Paginas 1/4
Emisión revisión

Objetivo
Conocer las ventanas principales del Software, así como la descripción de cada
comando y su clasificación.

Fundamento teórico
SolidWorks es el programa de diseño mecánico en 3D más popular del
mercado debido a su gran versatilidad y sencillez de uso. Como característica
esencial tiene la particularidad de ser paramétrico en sus cotas, es decir que
las mismas se pueden editar en cualquier momento actualizándose
automáticamente los diseños realizados a las nuevas dimensiones.

SolidWorks trabaja con tres tipos de archivos: - Archivo de pieza (extensión

“.sldprt”): es un archivo que guarda el diseño de una sola pieza. - Archivo de
ensamblaje (extensión “.sldasm”): es un archivo que guarda varias piezas
debidamente relacionadas entre sí, llamado ensamblaje. - Archivo de dibujo
(extensión “slddrw”): es un archivo donde se guarda un dibujo o plano, que
puede ser de una pieza o de un ensamblaje.

Una pieza cualquiera puede integrar los tres tipos de archivo, es decir que
puede ser parte de un ensamblaje y a su vez estar representada en un plano, y
lo interesante es que si producimos una modificación en la pieza de origen,
automáticamente se modifica en el ensamblaje y en el dibujo, es decir que los
tres archivos: pieza, ensamblaje y dibujo están asociados.

El programa está estructurado de manera que puede contar con varios

módulos de ayuda que constituyen complementos con los que puede contarse,
según se trate de la versión estándar, profesional o Premium, que detallaremos
más adelante. Otra de las características que lo hacen muy utilizado, es que es
muy intuitivo, fácil de aprender a utilizar y la de poseer una ayuda en línea
siempre presente a través de opciones en pantalla o en el botón derecho del
Mouse.
Equipo y materiales
1.- Computadora/Laptop con el Software Solid Works

Seguridad
Bajo las condiciones que implica la practica,se recomienda primero entender el
problema plantearlo correctamente hacer el desarrollo del mismo y ejecutar la
solución.

Desarrollo
Para esta práctica se trabaja con un software de diseño, y para su correcto uso
se describe las funciones de algunos de los iconos con los que cuenta el
software, pero para ello se definen la interfaz de entrada del software con la
que el usuario tendrá un primer contacto.

1.-Ventanas de SolidWorks
Las ventanas de SolidWorks tienen dos paneles. Un panel proporciona datos
no gráficos. El otro panel proporciona una representación gráfica de la pieza,
del ensamblaje o del dibujo.

La imagen describe el texto anterior

2.-Barras de herramientas
Los botones de la barra de herramientas son accesos directos para comandos
utilizados frecuentemente. Puede configurar la ubicación y la visibilidad de la
barra de herramientas según el tipo de documento (pieza, ensamblaje o
dibujo). SolidWorks recuerda cuáles son las barras de herramientas a mostrar y
dónde debe mostrarlas para cada tipo de documento.

3.-CommandManger
El CommandManager es una barra de herramientas sensible al contexto que
se actualiza dinámicamente según la barra de herramientas a la cual quiera
tener acceso. De manera predeterminada, tiene barras de herramientas
incrustadas en él según el tipo de documento.
4.-Botones del ratón

Los botones del ratón funcionan de las siguientes maneras;

- Botón izquierdo: Selecciona elementos de menú, entidades en la zona de

gráficos y objetos en el gestor de diseño del FeatureManager.

- Botón derecho: Muestra los menús sensibles al contexto (contextuales).

- Botón medio: Gira, traslada y acerca/aleja la visualización de una pieza o un

ensamblaje y obtiene una vista panorámica de un dibujo.

5.- Ayuda online

Si surgen preguntas al utilizar el software SolidWorks, puede obtener
respuestas de varias maneras:

-Haga clic en Ayuda en la barra de herramientas Estándar.

-Haga clic Ayuda, Temas de Ayuda de SolidWorks en la barra de menús.
-Si se encuentra en un comando, haga clic en Ayuda en el cuadro de diálogo.

Después de analizar estas principales ventas del software, se comprende el

uso de algunos de los iconos del programa que nos permitirán el desarrollo de
piezas.

Desarrollo grafico de la practica

Al inicializar un proyecto en el programa de considera lo que se describe a
continuación.
•La primera (PIEZA), se utiliza para realizar diseños de figuras o piezas en 3D.
• La segunda (ENSAMBLAJE) se utiliza en la elaboración de diseños que
necesitan ser armados basándose en ensamblajes.
• La tercera (DIBUJO) se usa para obtener las vistas ortogonales de una pieza
o ensamble en 2D.

La opción “Pieza” ofrece la mayoría de los elementos principales de trabajo.

Aquí se realizan los diseños para crear ensambles.
Obtención de datos

No. Nombre Icono Descripción

1.- Barra de La barra de herramientas se
herramientas encuentra en la parte superior
izquierda. En ella se encuentran
varias opciones que se pueden ir
utilizando al trabajar en el
programa. Del lado izquierdo
podremos encontrar la opción de
GUARDAR ARCHIVO, IMPRIMIR,
entre otros.
2.- Menú de Menú para realizar diferentes
opciones actividades como extruir la figura,
acotar, calcular propiedades físicas,
etc. Se hará mayor énfasis de estas
más adelante.
3.- Extruir Aparece Al dar click en la opción de
base/saliente OPERACIONES, del menú de
opciones. Uno de los principales
elementos a utilice. Se encuentra en
la parte superior izquierda y es
importante debido a que nos da la
forma tridimensional dar la pieza.
4.- Revolución Se encuentra en la opción de
de OPERACIONES. Aparece en la
saliente/base parte superior derecha y es otro de
los elementos principales a utilice. A
diferencia de “EXTRUIR
SALIENTE/BASE”, este icono
ayuda a la proyección circular en
forma tridimensional del dibujo
5.- Croquis Aparece Al dar click en la opción
CROQUIS del menú de opciones. Al
hacer uso de él nos indicará el
plano de trabajo que vamos a usar
para hacer la figura.
6.- Cota Define medidas de la pieza o figura
inteligente a realizar, tanto medidas de longitud
como de grados. Se encuentra
7.- Figuras Iconos que sirven para trazar líneas,
geométricas rectángulos, o cualquier otra figura.
de trabajo Son muy utilizados a la hora de
extruir cortes en una pieza.
Interpretación y resultados
Dada su gran funcionalidad y la versatilidad que tiene el software con el usuario
le hace un programa competente y es por eso su gran utilidad en la industria
por ejemplo que es donde tiene su mayor aplicación.

Conclusiones
Como se analiza SolidWorks es una herramienta de diseño que por sus
amplias funciones que tiene puede ser utilizada en bastantes ramas de la
ingeniería, existirán ejemplos donde el análisis de algún sistema implique
un gran número de ecuaciones donde una herramienta tan potente como
lo es SolidWorks podría realizarlo dentro de su entorno y de ahí su gran
importancia.
Cuestionario
1.- ¿Qué tipo de archivo y que extensión genera Solid work?
R.-
SolidWorks da a los tres tipos básicos de archivo sus propias extensiones para
facilitar la búsqueda y el filtrado de archivos con base en el contenido.

-Pieza (.sldprt)
-Ensamblaje (.sldasm)
-Dibujo (.slddrw)

2.- ¿Con que tipo de archivos y extensiones es compatible SolidWorks?

R.-
El programa es compatible con archivos de JT y también es compatible con
archivos STEP, IGES y ACIS

3.- ¿Cuáles son las ventanas principales de Solid Work?

R.-
-Barras de herramientas
-CommandManager
-Menús contextuales
-Obtención de ayuda en línea.
-Guardado de un proyecto

4.- Menciona tres desventajas de Solid Works

R.-
-Requerimientos del sistema altos para su instalación y correcto
funcionamiento.
-Uso de licencia original para asistencia online.
-Gran inversión de tiempo para explotar el software al maximo

Bibliografía

Entrada bibliográfica:
[index]. Corporation, SolidWorks. Dassault Systèmes. Dassault Systèmes.
[En línea] Concord, Massachusetts, 08 de 09 de 2010. [Citado el: 07 de 10 de
2018.] https://www.solidworks.com/sw/docs/Student_WB_2011_ESP.pdf. U-146.
