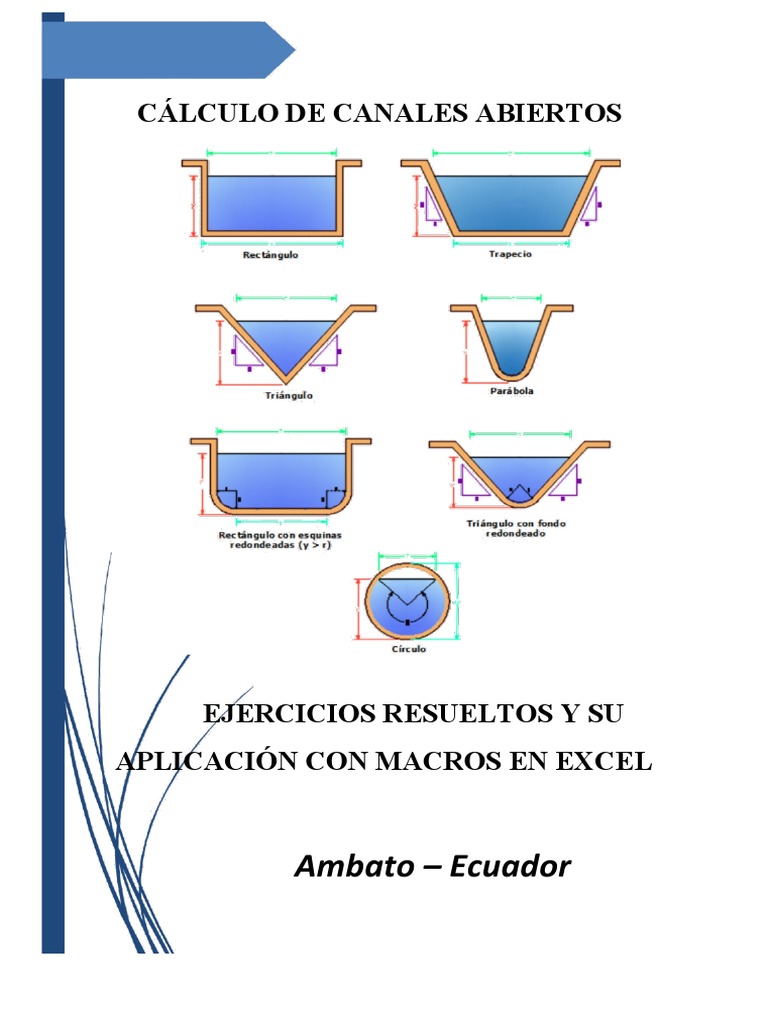

EJERCICIOS RESUELTOS Y SU
APLICACIÓN CON MACROS EN EXCEL
Ambato – Ecuador
ÍNDICE
CAPÍTULO IV ................................................................................................................................. 3
Aplicar la rugosidad artificial en los canales de gran pendiente .................................................. 3
4.1. Introducción ..................................................................................................................... 3
4.2. Obras especiales ............................................................................................................... 3
4.2.1. Cruces de quebradas y depresiones ............................................................................. 3
4.2.1.1. Acueductos ............................................................................................................... 3
4.2.1.2. Rellenos .................................................................................................................... 3
4.2.1.3. Sifones ...................................................................................................................... 4
4.2.2. Pasos de agua lluvias .................................................................................................... 4
4.2.3. Aliviaderos .................................................................................................................... 4
4.2.3.1. Aliviaderas en formas de vertederos ........................................................................ 4
4.2.3.2. Aliviaderas en formas de sifones .............................................................................. 4
4.2.4. Rápidas ......................................................................................................................... 5
4.2.4.1. Formas constructivas para gradientes fuertes. ........................................................ 5
4.2.4.1.1. Canal de gran pendiente .......................................................................................... 5
4.2.4.1.2. Sucesión de colchones en forma de escalera ........................................................... 6
4.2.4.1.3. Rugosidad artificial ................................................................................................... 6
4.3. Aplicaciones ...................................................................................................................... 6
4.4. Reactivos .......................................................................................................................... 6
CAPÍTULO IV
Aplicar la rugosidad artificial en los canales de gran pendiente
1.1. Introducción
La rugosidad de las paredes de los canales y tuberías es función del material con que están construidos, el
acabado de la construcción y el tiempo de uso. Los valores son determinados en mediciones tanto de
laboratorio como en el campo. No es significativa, como se puede ver a continuación, la variación de este
parámetro es fundamental para el cálculo hidráulico por un lado, y para el buen desempeño de las obras
hidráulicas por otro.
1.2.1.1. Acueductos
Son puentes de hormigón armado que conduce el agua sobre la depresión, se aprovecha para combinarlo
con un puente, con un aliviadero o ambos. Hasta (10-15m) se usan acueductos en forma de vigas rectas
sobre pilas, para luces mayores o pilas muy altas se construyen en forma de arcos.
1.2.1.2. Rellenos
Son estructuras de tierra compactadas hecha con materiales locales que cierra la sección de la quebrada
hasta el nivel del canal, no deben quedar sumergido. La inclinación de los taludes es parada más que en las
presas de tierra, llegando a valores de (2-1,5). Para proteger el relleno se siembra césped u otro tipo de
planta.
1.2.1.3. Sifones
Son tuberías que bajan hasta el fondo de la depresión siguiendo los taludes de la misma, pueden ser tuberías
de un solo diámetro o de varios diámetros decrecientes hacia abajo. Para una economía no muy costosa se
usan diámetros menores soportando una presión mayos sin necesidad de aumentar el diámetro de las
paredes. Es la estructura que más perdida produce en el nivel de agua.
Las partes de un sifón son:
- Entrada y salida: Se colocan rejillas y cajones desarenadores para evitar entrada
de material sólido.
- Baja: Se coloca una válvula-
1.2.3. Aliviaderos
Son estructuras destinadas a evacuar el agua, se proyectan en forma de vertederos laterales o sifones
ubicados en el labio del canal. Para el diseño se toma en cuenta las peores condiciones (erosión, derrumbe,
daño en cuentas).
1.2.4. Rápidas
• El agua que sale del aliviadero tiene que ser llevado al río o a la quebrada donde
no cause erosión, el caudal es grande pero ocasional
• El agua que llega a un tanque de presión tiene un caudal más o menos constante,
el caudal es permanente y variable.
• El canal que va por una planicie debe pasar por otra planicie más abajo
atravesando tramos de gran pendiente, el caudal es constante y permanente.
• Las gradientes fuertes generan velocidades grandes.
1.3. Aplicaciones
Si se considera un canal de concreto, bien construido y con revestimiento nuevo, (por ejemplo sea un canal
rectangular de 5 m de base y con un tirante de i m de agua) y se vuelve a analizar el mismo canal después
de años de uso, sin un adecuado mantenimiento, su rugosidad podría fácilmente pasar de la clase 1 a la
clase 7, lo que significaría que el canal podría transportar solamente el 32 % de su capacidad potencial, si
estuviera en óptimas condiciones.
1.4. Reactivos
