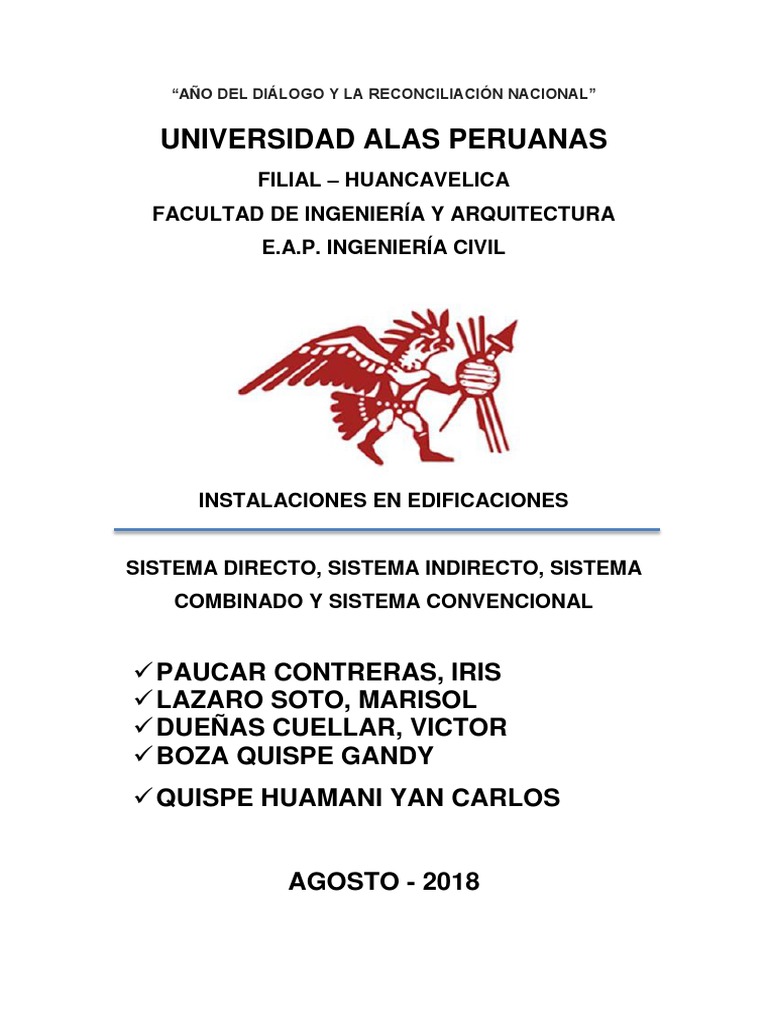

“AÑO DEL DIÁLOGO Y LA RECONCILIACIÓN NACIONAL”

UNIVERSIDAD ALAS PERUANAS

FILIAL – HUANCAVELICA
FACULTAD DE INGENIERÍA Y ARQUITECTURA
E.A.P. INGENIERÍA CIVIL

INSTALACIONES EN EDIFICACIONES

SISTEMA DIRECTO, SISTEMA INDIRECTO, SISTEMA

COMBINADO Y SISTEMA CONVENCIONAL

 PAUCAR CONTRERAS, IRIS

 LAZARO SOTO, MARISOL
 DUEÑAS CUELLAR, VICTOR
 BOZA QUISPE GANDY
 QUISPE HUAMANI YAN CARLOS

AGOSTO - 2018
 AGRADECIMIENTO

El agradecimiento a nuestros padres

quienes con sus sabios consejos
hicieron de nosotros un buen
estudiante y una mejor persona.
 Dedicatoria

Este trabajo lo dedico a Dios, por no abandonarme en ningún momento

de mi vida; a mis padres por su gran dedicación, amor, paciencia y apoyo, por
ser la base de mi vida, por ser el ejemplo de perseverancia y amor, a mis
hermanos quienes me brindan su cariño incondicional y a toda mi familia que
me brinda su apoyo incondicional.
 INTRODUCCIÓN

El siguiente trabajo monográfico de sistema directo, sistema indirecto,

sistema combinado y sistema convencional tiene como finalidad dar a
conocer las diferentes instalaciones teniendo como objetivo abastecer a todos y
cada uno de los aparatos y e quipos sanitarios y retirar de las
construcciones las aguas servidas y pluviales, además de establecer
obturaciones o trampas hidráulicas, para evitar que los gases y los malos
olores producidos por la descomposición de las materias orgánicas acarreadas,
salgan por donde se usan los aparatos sanitarios o por los sumideros en
general.

El diseño del sistema de abastecimiento de agua de una edificación depende

de los siguientes factores:

 Presión de agua de la red pública.

 Altura y forma de la edificación.
 Presiones interiores necesarias.
De aquí que cualquier método que se emplee puede ser directo,
indirecto y mixto (combinado)
 1. SISTEMA DIRECTO

Se dice contar con un sistema de abastecimiento directo, cuando la

alimentación de agua fría el aparato sanitario dentro de la edificación se hace
en forma directa de la red exterior de agua sin estar de por medio cisternas,
tanque elevados, etc. Para efectuar el sistema de abastecimiento directo de
agua fría es necesario que la edificación sea de poca altura y en la red exterior
se disponga 7 de una presión tal, que el agua llegue al punto más alejado de la
instalación sanitaria dentro de la edificación con la presión necesaria para un
óptimo servicio, aun considerando las perdidas por ficción, cambios de
dirección, reducción brusca de diámetros, etc.

El sistema tiene como ventajas:

 Bajo costo de inversión inicial.

 Bajo costo de instalación y mantenimiento.

El sistema tiene como desventajas:

 La continuidad del abastecimiento está supeditado a la continuidad del

servicio de la red exterior de agua fría.
 La presión interna de los aparatos sanitarios está sujeta a la presión que
presenta la red exterior.
 No es recomendable para edificaciones de 3 pisos ya que los últimos
niveles posiblemente no cuenten con suficiente presión por las
variaciones horarias de presión.
 Depende de la presión en la red pública.
 Si no hay servicio en la red pública, no hay servicio en la edificación.
 2. SISTEMA INDIRECTO

Se denomina sistema de abastecimiento indirecto porque el suministro de

agua a los puntos de consumo dentro de la edificación no se hace directamente
desde la red pública y entre los más usados son:

a. SISTEMA CON TANQUE ELEVADO.

En este sistema, la distribución de agua fría se realiza a partir de tanque

elevado, localizado en la azotea donde se abastece de la red pública cuando la
presión en la calle es suficiente para llegar a ellos. A partir del tanque elevado
se distribuye hacia la red interior de la edificación. Generalmente son usados
cuando el suministro de agua no es continuo en las 24 horas.

El sistema tiene como ventajas:

 Continuidad de 24 horas en el servicio.

 Almacenamiento de agua.


El sistema tiene como desventaja:

 La presión que ofrece el sistema no es la suficiente para aparatos

sanitarios especiales (fluxómetros, calentadores instantáneos, etc.).
 Posible foco de contaminación al no realizar limpieza y desinfección al
tanque elevado.
 Mayor costo de inversión inicial, instalación operación y mantenimiento.
 b. SISTEMA CISTERNA – TANQUE ELEVADO

Se adopta este sistema cuando ·la presión en la red pública no es la

suficiente para llegar a llenar el tanque elevado, por lo tanto hay la necesidad
de construir una cisterna en la parte más baja de la edificación. A partir de las
cisternas y por medio de un sistema de bombeo (una o más bombas), se eleva
el agua hasta el tanque elevado para que a partir de este se realice la
distribución de agua por gravedad según el tipo de instalación o servicio lo
requiera.

El sistema tiene como ventajas:

 Continuidad de 24 horas en el servicio.

 Almacenamiento de agua.

El sistema tiene como desventaja:

 La presión que ofrece el sistema no es la suficiente para aparatos

sanitarios especiales (fluxómetros, calentadores instantáneos, etc.)
 c. SISTEMA CISTERNA – EQUIPO DE PRESURIZACIÓN

El sistema de abastecimiento por presión, motivo de nuestro estudio, es el más

complejo. Es utilizado cuando el sistema de instalaciones sanitarias requiere
mayor presión y esta no pueda ser suministrada por un tanque elevado.
Dependiendo de las características de las edificaciones, puede ser resuelto
mediante lo siguiente:

Equipo de bombeo presión constante y velocidad variable más tanque

hidroneumático.

El sistema tiene como ventajas:

 Continuidad de 24 horas en el servicio.

 Garantiza la presión necesaria en el sistema.

 Almacenamiento de agua.

 Evita la construcción del tanque elevado.

El sistema tiene como desventajas:

 Presión elevada en los primeros niveles, y presión baja en los últimos

niveles en especial en los edificios de gran altura.
 Mayor volumen de cisterna.
 Cuando no hay servicio eléctrico no hay servicio de agua en la
edificación.
 3. SISTEMA MIXTO O COMBINADO

Cuando las presiones en la red pública lo permitan, los pisos o niveles

inferiores puedan ser alimentados de forma directa y los superiores en forma
indirecta; este sistema tiene la ventaja de que se requieren capacidades de
cisterna y tanque elevado más pequeñas que en el método indirecto, lo mismo
que bombas de menor capacidad, en los casos de sistemas alimentados por
gravedad en tanque elevado, es muy frecuente, cuando no se le puede dar la
altura necesaria al tanque elevado, que las presiones logradas para los niveles
superiores sean insuficientes para el normal funcionamiento de los aparatos
sanitarios. En estos casos es necesario el uso de un equipo de bombeo para
dar servicio a los últimos dos o tres niveles como un sistema separado, aunque
siempre es necesario que estén ambos sistemas interconectados para los
casos de falta de energía eléctrica o reparación del hidroneumático. Este
sistema se emplea también algunas veces para los casos de redes de incendio
alimentadas desde el tanque elevado.

Para conseguir sistemas de abastecimiento de agua adecuados se debe tomar

en cuenta también las fuentes de suministro de agua, las cuales existen dos
casos de suministro de agua en edificaciones:

a. Cuando éstas están ubicadas en áreas que cuentan con redes de

suministro de agua potable.

b. Cuando están ubicadas en áreas que no cuentan con redes de

suministro de agua potable, en cuyo caso las edificaciones se abastecen
directamente de una fuente de agua propia como pozos, manantiales y
otra fuente de suministro. En el primer caso, la fuente de suministro es la
red pública de servicio y el problema consiste en efectuar una conexión
domiciliaria desde la red pública a la edificación.
En el segundo caso para el suministro de agua a la edificación se
requiere un estudio de la fuente en calidad y cantidad, su protección
sanitaria y su conexión a la tubería de aducción de la edificación.

Los sistemas de abastecimiento de agua en edificaciones hacen uso de

la conexión domiciliaria, denominándose ésta al conjunto de tuberías y
accesorios colocados entre la acometida a la red de distribución y el
límite exterior de la edificación, donde normalmente es instalado un
contador o medidor de agua. De acuerdo con el diámetro y clase de la
tubería de la red pública de agua potable, la acometida puede variar
desde una perforación roscada, una te reductora (caso de diámetros
pequeños), una abrazadera de servicio, hasta un 29 aditamento de hule
comprimido o neopreno como el usado en la tubería de P.V.C. de
diámetros mayores.

Dentro de la instalación de la conexión domiciliaria se encuentra ubicado

los medidores de agua. Los medidores son aparatos registradores y
totalizados de gasto. Su capacidad es variable y se elige de acuerdo con
el consumo de la derivación considerada.

En el caso de que un medidor no sea suficiente se pueden instalar

varios en paralelo.

Se distinguen dos tipos de medidores: de volumen y de velocidad:

Ambos consisten en pequeños motores hidráulicos que funcionan a la

inversa de las bombas y cuyo movimiento es utilizado para accionar una
relojería que totaliza los consumos.

El principio de funcionamiento de los contadores volumétricos se basa

en el registro del número de veces que se llena un recipiente de una
capacidad determinada (contadores de émbolo, de disco; de tornillo. Los
contadores de velocidad se basan en el número de vueltas de una
turbina cuya velocidad es proporcional al gasto (contadores de turbina,
de hélice, de molinete).

Los medidores volumétricos y de velocidad se diferencian en cuanto a

su sensibilidad, que es mayor en los primeros que en los segundos.

 Directo – indirecto convencional.

Es aquel que consta de un sistema directo más un indirecto

convencional o clásico.

Los componentes son:

o Caja portamedidor (Sistema indirecto)
o Medidor (Sistema indirecto)
o Tubería de aducción (Sistema indirecto)
o Válvula general (Sistema indirecto)
o Cisterna (Sistema indirecto)
o Tubería de succión (Sistema indirecto)
o Equipo de bombeo (Sistema indirecto)
o Tubería de impulsión (Sistema indirecto)
o Tanque elevado (Sistema indirecto)
o Alimentador (Sistema indirecto)
o Ramales (Sistema indirecto)
o Caja portamedidor (Sistema directo)
o Medidor (Sistema directo)
 o Tubería de alimentación (Sistema directo)
o Válvula general (Sistema directo)
o Ramales (Sistema directo)

a) Ventajas

Permite reducir las dimensiones de las unidades de

almacenamiento.

b) Desventajas

Mayores costos de operación y mantenimiento.

 Convencional – hidroneumático.

Es aquel que se instala por etapas: En la primera etapa se

abastecerá con un sistema Hidroneumático y en la segunda
etapa con un sistema convencional. Es la combinación de dos
sistemas indirectos
 Los componentes del sistema son:

o Caja portamedidor
o Medidor
o Tubería de aducción
o Válvula general de aducción
o Cisterna
o Tubería de succión (Sist. Convenc.)
o Equipo de bombeo (Sist. Convenc.)
o Tubería de impulsión (Sist. Convenc.)
o Tanque elevado (Sist. Convenc.)
o Tubería de alimentación (Sist. Convenc.)
o Ramales (Sist. Convenc.)
o Tubería de succión (Sist. H.Neumát.)
o Equipo de bombeo (Sist. H.Neumát.)
o Tubería de impulsión (Sist. H.Neumát.)
o Tanque hidroneumático (Sist. H.Neumát.)
o Alimentador (Sist. H.Neumát.)
o Ramales (Sist. H.Neumát.)

4. SISTEMAS ESPECIALES

 BOMBEO Y REBOMBEO

Es aquel que consta de varios tanques de almacenamiento,

comenzando 1 en el primer nivel que trabaja exclusivamente
como Cisterna, bombeando a otra de nivel superior que trabaja
como Cisterna y Tanque Elevado.
  BOMBEO A DISTINTO NIVEL

Este sistema se instala en grandes complejos comerciales, el

agua se bombea de una Cisterna a Tanques Elevados de
distintas edificaciones que componen el complejo.

5. SISTEMA ADOPTADO PARA EL ABASTECIMIENTO

Teniendo en consideración, las ventajas y desventajas de los diferentes
sistemas señalados anteriormente, el Sistema de abastecimiento a
adoptarse en el Conjunto habitacional se determinará entre:
o El sistema de abastecimiento mixto, directo e indirecto, cisterna-
tanque elevado, para cada edificio.
o El sistema de abastecimiento directo, cuya presión, será regulada
por un reservaría elevado y una cisterna cuya capacidad será la
que demande todo el Conjunto habitacional.
 BIBLIOGRAFÍA

 Ing. Luis Castillo Anselmi. Instalaciones Sanitarias para Edificaciones

 Cano Jove Juan Manuel (tesis)
 Olivarez Olano Olivia Margareth (tesis)
 Modulo instalaciones sanitarias (universidad cesar vallejo)
