Ing.

Martín Miguel Huamán Carranza 05/04/2018

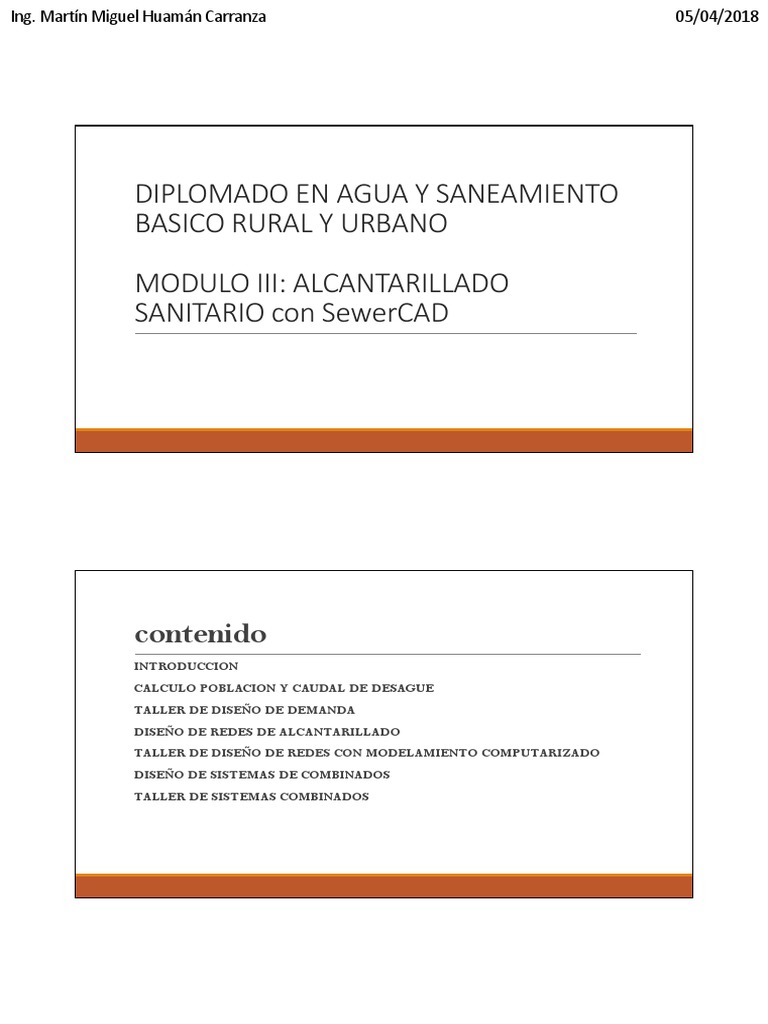

DIPLOMADO EN AGUA Y SANEAMIENTO

BASICO RURAL Y URBANO

MODULO III: ALCANTARILLADO

SANITARIO con SewerCAD

contenido
INTRODUCCION
CALCULO POBLACION Y CAUDAL DE DESAGUE
TALLER DE DISEÑO DE DEMANDA
DISEÑO DE REDES DE ALCANTARILLADO
TALLER DE DISEÑO DE REDES CON MODELAMIENTO COMPUTARIZADO
DISEÑO DE SISTEMAS DE COMBINADOS
TALLER DE SISTEMAS COMBINADOS
Ing. Martín Miguel Huamán Carranza 05/04/2018

OBJETIVOS DEL CURSO

•

MARCO LEGAL
1.- RESOLUCION MINISTERIAL Nº 173-2016-VIVIENDA. Para ámbito Rural (Poblaciones
menores a 2000 hab)

2.- Guía para la formulación de proyectos de saneamiento del MEF. Para ámbito Rural

3.- Reglamento Nacional de Edificaciones. Para ámbito Urbano (Poblaciones mayores a 2000
hab y/o que se encuentran en el ámbito de las EPS)
Ing. Martín Miguel Huamán Carranza 05/04/2018

SANEAMIENTO CON ARRASTRE HIDRUALICO

Sistema de alcantarillado:

• Conducto de servicio público cerrado, destinado a recolectar y transportar aguas residuales que
fluyen por gravedad libremente bajo condiciones normales.

Sistema de alcantarillado sanitario simplificado (RAS):

• Sistema de alcantarillado sanitario destinado a transportar y recolectar aguas residuales, utilizando

redes de escasa profundidad que parten de las instalaciones sanitarias del lote y que son diseñadas
bajo el criterio de simplificación y minimización de materiales y criterios constructivos.

Sistema de alcantarillado sanitario de pequeño diámetro:

• Sistema de alcantarillado sanitario destinado a transportar y recolectar aguas residuales

previamente sedimentadas en un tanque interceptor, el cual es dispuesto entre la conexión
domiciliaria y las redes de alcantarillado.

Sistema de alcantarillado sanitario condominial:

• Sistema de alcantarillado sanitario destinado a recolectar y transportar aguas residuales utilizando el

ramal condominial como unidad básica de conexión.
Ing. Martín Miguel Huamán Carranza 05/04/2018

SANEAMIENTO CON ARRASTRE HIDRUALICO

GEOMETRÍA DE LA RED
DE ALCANTARILLADO
La disposición de los tramos y de las
cámaras que conforman la red constituye
uno de los parámetros básicos del diseño.
Dicha disposición define la geometría de
la red y con esta sus características
topológicas, las cuales permanecen
invariables durante el diseño. Estas
características incluyen el numero de
tramos y cámaras, la unión de los
mismos, la longitud de los tramos y la
sectorización de los caudales que se
presentan para cada punto de descarga.
También, se debe determinar las áreas
tributarias a cada tramo, las cuales se
utilizan en el calculo del caudal de aguas
residuales y/o lluvias.
Ing. Martín Miguel Huamán Carranza 05/04/2018

SANEAMIENTO CON ARRASTRE HIDRUALICO

SANEAMIENTO CON ARRASTRE HIDRUALICO

Factor de retorno (C)
La cantidad de aguas residuales generada por una comunidad es menor a la cantidad de agua potable
que se le suministra, debido a que existen pérdidas a través del riego de jardines, abrevado de animales,
limpieza de viviendas y otros usos externos. El porcentaje de agua distribuida que se pierde y no
ingresa a las redes de alcantarillado, depende de diversos factores, entre los cuales están: los hábitos y
valores de la población, las características de la comunidad, la dotación de agua, y las variaciones del
consumo según las estaciones climáticas de la población. En áreas áridas de Estados Unidos, por
ejemplo, el factor de retorno es tan pequeño como 0,4, mientras que en las zonas peri urbanas de Brasil
es mayor, 0,8, sin embargo, en los proyectos se han empleados valores mas bajos, 0,65.
Es recomendable estimar este factor en base a información y estudios locales, sin embargo, cuando no
puedan ser realizados es recomendable asumir valores entre 0,80 a 0,85.

El coeficiente de flujo máximo podrá ser obtenido

Ing. Martín Miguel Huamán Carranza 05/04/2018

SANEAMIENTO CON ARRASTRE HIDRUALICO

Caudal de diseño

El dimensionamiento de los conductos deberá atender los máximos caudales de descarga según
la siguiente expresión:

Qd = Qmh +Qi +Qe +Qc

Donde:
Qmh = Caudal máximo horario.
Qi = Caudal de infiltración.
Qe = Caudal por conexiones erradas.
Qc = Caudal concentrado en un punto de las redes.

SANEAMIENTO CON ARRASTRE HIDRUALICO

Caudal por tramos en la red
Para el cálculo del caudal en cada tramo de la red, se debe tomar el caudal máximo de contribución,
luego dividirla por el tamaño total de la red, obteniendo el caudal unitario (Qu), en L/(s.km) de red:

Qu = Qmh
L
Donde:
L = tamaño de la red.

Para el cálculo de la contribución de desagües en un tramo, basta multiplicar el tamaño de la red aguas
arriba, incluyendo el tramo en cálculo, por el caudal unitario y por la tasa de infiltración (Qi), sumando
a continuación los caudales concentrados que han sido descargados en la red:

Q = (Qu + Qi) Lm + Qc
Donde:
Lm=tamaño de la red aguas arriba, que incluye el tramo en calculo.
Ing. Martín Miguel Huamán Carranza 05/04/2018

SANEAMIENTO CON ARRASTRE HIDRUALICO

Total
Q promedio 1.214l/s Colector 3255.90m Qu Cerrad 0.0001l/s/m
Qu
Q maximo 3.035l/s infiltración 0.0005l/s/m Qu diseño 0.0060l/s/m
Q
infiltracion 16.280l/s Q diseño 19.618l/s
Q erradas 0.304l/s Qu maximo 0.0009l/s/m

SANEAMIENTO CON ARRASTRE HIDRUALICO

Caudal de Diseño del alcantarillado sanitario

𝑄𝑚𝑎𝑥 = 𝑄 × 𝐾 = 1.214 × 2.5 = 3.035 𝑙𝑝𝑠

𝑄𝑖𝑛𝑓𝑖𝑙 = 𝑇𝑎𝑠𝑎 × 𝐿𝑡 = 3,255.90 × 0.0005 = 1.628 𝑙𝑝𝑠

𝑄𝑒 = 0.10 × 𝑄𝑚𝑎𝑥 = 3.035 × 0.10 = 0.304 𝑙𝑝𝑠

𝑄𝑐 = 0 𝑙𝑝𝑠

𝑄𝑑 = 𝑄𝑚𝑎𝑥 + 𝑄𝑖𝑛𝑓 + 𝑄𝑒 + 𝑄𝑐 = 3.035 + 1.628 + 0.304 + 0 = 4.967 𝑙𝑝𝑠

Caudal de contribución por tramos

𝑄𝑚𝑎𝑥 3.035 𝑄𝑢𝑑𝑖𝑠𝑒ñ𝑜 = 𝑄𝑢 + 𝑄𝑢𝑒 + 𝑄𝑖
𝑄𝑢 = = = 0.0009 𝑙𝑝𝑠
𝐿𝑡 3255.90
𝑄𝑒 0.304 𝑄𝑢𝑑𝑖𝑠𝑒ñ𝑜 = 0.0009 + 0.0001 + 0.0005 = 0.0015 𝐿⁄𝑆/𝑚
𝑄𝑢𝑒 = = = 0.0001 𝑙𝑝𝑠
𝐿𝑡 3255.90
Ing. Martín Miguel Huamán Carranza 05/04/2018

HIDRAULICA

Tipos de Flujo
Flujo en canales abiertos
• Flujo con superficie expuesta a la atmósfera
- FLOW MASTER
- CULVET MASTER
Presión o flujo en la tubería
• Flujo en una conducción cerrada a presión

Clasificaciones de Flujo
Flujo estático
Propiedades no varían con el tiempo en
un punto
Flujo inestable
Propiedades varían en el tiempo en un
punto
Uniforme
Propiedades del flujo no varían en el
espacio
No-uniforme
Propiedades del flujo varían en el
espacio
Ing. Martín Miguel Huamán Carranza 05/04/2018

Fuerzas aplicadas:
• Presión
• Gravedad (peso)
• Fuerzas de fricción a través del fluido / limites del canal

formas de energía:
Energía Potencial (z)
Energía de Presión (P / γ )
Energía Cinética (v2 /2g)
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018

SANEAMIENTO CON ARRASTRE HIDRUALICO

SANEAMIENTO CON ARRASTRE HIDRUALICO

Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018

Flujo Uniforme
• No acelerado. No hay un
desbalance en fuerzas aplicadas
• El flujo uniforme requiere un
canal prismático, con una sección
transversal, rugosidad y
pendiente longitudinal constantes.
• Cuando el flujo es uniforme, las
líneas de corriente son paralelas
y la distribución de presión es
hidrostática.

SANEAMIENTO CON ARRASTRE HIDRUALICO

Flujo mínimo en las redes
Los cálculos de diseño de alcantarillas convencionales asumen condiciones de estado constante. En la
práctica el flujo en los tramos iniciales de las redes de alcantarillado son muy variables, dependiendo en
cualquier momento, de la cantidad de ramales que descargan y los sanitarios que son evacuados. flujo pico
mínimo se fija en 1,5 l/s

Coeficiente de rugosidad
Para el diseño de alcantarillas nuevas y en la comprobación de la capacidad de alcantarillas existentes bien
construidas, se recomienda emplear un coeficiente de rugosidad de Manning y Kutter-Ganguillet (n) de
0,013.

Velocidad mínima permisible

La determinación de la velocidad mínima del flujo reviste fundamental importancia, pues permite verificar la
autolimpieza de las alcantarillas en las horas, cuando el caudal de aguas residuales es mínimo y el potencial
de deposición de sólidos en la red es máximo. A su vez, la velocidad mínima de autolimpieza es fundamental
para conducir a la minimización de las pendientes de las redes colectoras, principalmente en áreas planas,
haciendo posible economizar la excavación y reducir los costos.
considerando una velocidad mínima de 0,60 m/s para los caudales máximos.
La velocidad mínima no debe ser menor de 0,45 ó 0,50 m/s. Es mejor aceptar un valor inferior para el flujo
“real”, que fijar un valor mayor para un flujo hipotético (sección llena o semillena).
Ing. Martín Miguel Huamán Carranza 05/04/2018

SANEAMIENTO CON ARRASTRE HIDRUALICO

MODELAMIENTOS HIDRÁULICOS
Función Primaria:
Drenaje de aguas servidas para propósitos de tratamiento y deshecho
Componentes primarios:
• Tuberías a gravedad ---------------------CONDUIT
• Tuberías a presión ------------------------PRESSURE PIPE
• Cámaras y estructuras de registro-------------MANHOLE
OUTLET ------------- OUTFALL
• Estaciones de bombeo
Ing. Martín Miguel Huamán Carranza 05/04/2018

COMPONENTES (URBANO)
A) Tuberías a gravedad.
Redes Primarias Ø >= 350 mm, redes secundarias Ø = 200, 250 y 300 mm
Colectores, Interceptores y Emisores
B) Tuberías a presión.
Líneas de impulsión, sifones invertidos, Líneas de conducción de agua negra pre
tratada
C) Cámaras y estructuras de registro.
Buzones de inspección, cambio de dirección
D) Cámaras de Bombeo de Desagües. (Cámara húmeda y cámara seca)
COMPONENTES (RURAL)
A) Tuberías a gravedad.
Redes Primarias Ø >= 200 mm, redes secundarias Ø = 160, 200mm Colectores,
Interceptores y Emisores
B) Cámaras y estructuras de registro.
Buzones de inspección, cambio de dirección
Ing. Martín Miguel Huamán Carranza 05/04/2018

COMPONENTES
Sistemas de gravedad diseñados para trabajar parcialmente llenos:
 Minimizan el riesgo de flujo saliente.
 Las aguas residuales están en un estado aeróbico.
 Las cámaras de registro permiten el acceso para mantenimiento.
El cociente: tirante/diámetro, se utiliza para el diseño
 Se diseñan para fluir entre ½ y ¾ llenas.

Bombas son conexiones, pero se comportan como nodos

en los modelos de simulación.
Ing. Martín Miguel Huamán Carranza 05/04/2018

ELEMENTOS DEL MODELAMIENTO

Aplicaciones del análisis y

simulación de redes:
Conocer el comportamiento de los sistemas de recolección.
Diseño de nuevos sistemas.
Evaluación de la capacidad de conducción de la red existente.
Uso eficiente y/o reforzamiento de las redes existentes.
El planeamiento contingente. Solución de las redes para
diferentes
escenarios y alternativas.
El diseño de una red de Alcantarillado, consiste en estimar las
dimensiones del conducto, teniendo presente, restricciones
(Velocidad, pendiente, cociente y/D, cobertura, etc.) y
económicas.
Ing. Martín Miguel Huamán Carranza 05/04/2018

ANÁLISIS DE FLUJO EN ESTADO ESTÁTICO –

ANÁLISIS ESTÁTICO
En este tipo de análisis de flujo permanente se conoce los diámetros de todos los
tramos de la red y las descargas en los buzones, y se busca las características
hidráulicas del sistema en un momento determinado. El Diseño de la red se realiza en
Estado Estático.
ANÁLISIS DE FLUJO DE PERIODOS EXTENDIDOS
- ANÁLISIS DINÁMICO - SIMULACIÓN CONTINUA -
SIMULACIÓN EN EL TIEMPO.
En una red de alcantarillado la descarga varía durante el día, y con ello los caudales
en los colectores, en la cámara húmeda y la operación de la bomba y se busca las
características hidráulicas de la red para diferentes instantes del día (Ejemplo cada
hora).
Ing. Martín Miguel Huamán Carranza 05/04/2018

Métodos de Solución CONCLUSIÓN

• Método Directo (utilizado por SewerCAD) Los cálculos manuales o semi-
Solución explicita de la ecuación de energía manuales son difíciles y
Resuelve x basados en valores de y consumen gran cantidad de
especificados tiempo.
• Método Estándar La modelación hace que la
Solución numérica iterativa de la ecuación de ingeniería pueda ser mas
energía detallada, ágil y que la gestión
Implica resolver y para valores de x de los sistemas sea mas fácil y
especificados. eficiente.

Ensamble y configuración del

Modelo Hidráulico

• Trazado de la Red – Topología • Coordenadas de colectores y

• Modelo digitales de elevación. elementos nodales.
• Propiedades hidráulicas de los • Localización de buzones, cámaras
elementos y estructuras de control.
• Caudales Sanitarios – patrones • Conectividad de la Red y
(tiempo seco) longitudes
• Influentes pluviales e infiltración • Diámetros de colectores y
(tiempo lluvia) materiales
• Datos operacionales • Datos operacionales
• Mediciones en campo • Elevaciones (cotas) de buzones y
colectores.
Ing. Martín Miguel Huamán Carranza 05/04/2018

Propiedades Hidráulicas Cargas Sanitarias

Información:
• Localización y magnitud de cada fuente.
Información:
• Caudales medio, mínimo y máximo.
• Rugosidad de Tuberías.
• Patrones de variación.
• Curvas características de las bombas.
• Usos de suelo o crecimiento
Fuente de datos:
demográficos
• Especificaciones de fabricantes.
Fuente de datos:
• Actas de recepción de obras.
• Mediciones de caudal.
• Literatura
• Mapas y fotos aéreas, satelitales.
• Pruebas de campo
• Datos censales y estudios de planeación.

Influentes pluviales e Influentes pluviales e

infiltración infiltración
Información: Fuente de datos:
• Tasa de infiltración para cada • Inspección de campo.
segmento de tubería, o por cuenca • Medición de caudal en el tiempo.
zonal. • Análisis de caudales en plantas de
• Localización de caudales influentes. tratamiento.
• Caracterización de lluvias (estaciones • Análisis Hidrológico.
meteorológicas). • Definición de perdidas por
• Caracterización de las áreas de escorrentía.
drenaje • Valores de literatura.
• Magnitud de los caudales influentes
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018

Prácticas de Modelación
Entrada de datos
• Verificación frecuente de datos
• Intente simulaciones de ensayo y la validación puede mostrar
la mayoría de errores de entrada.
Empleando el Modelo
• Planee correr y sustentar el modelo previamente
• Analice diferentes alternativas y escenarios.
• Conserve los reportes y archivos de seguridad
Practicas continuas
• Ejecute una inversión inicial en entrenamiento y modelación.
• Estudie a fondo la herramienta y entrene a otros.
Ing. Martín Miguel Huamán Carranza 05/04/2018

Terminología de
Escenarios
Escenario = Una Simulación singular
del modelo.
- Contiene el tipo y las opciones de calculo
de la simulación
- Fundamentado en los datos de las
alternativas
Alternativas = Conjunto de datos.
- Son los bloques que construyen los
escenarios.
Estructura parental (Herencia)
Construcción de alternativas y escenarios
a partir de datos previamente ingresados.
Ing. Martín Miguel Huamán Carranza 05/04/2018

EJEMPLO TALLER n°01

Ing. Martín Miguel Huamán Carranza 05/04/2018

Ventana de elementos
de simbología

Ventana de
despliegue

Background layers Ventana de

notificaciones

Coordenadas

Menú desplegable
Barra de Dibujo

Barra estandar
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018

*.swc Dibujo
*.swc.MDB Base de datos
*.swc. DWH Indexación

Datos Iniciales
Tabla de datos para los buzones (manholes) de inspección
Identific Cota de Terreno Cota de Fondo Datos para la estructura de Salida (Outfall)
ador Ground Elevation (m) Invert Elevation (m)
MH-1 31.39 30.48 Identifi Cota de Terreno Cota de Fondo Tipo de
MH-2 33.22 32.00 cador Ground Elevation Invert Elevation condición de
(m) (m) frontera
MH-3 34.44 33.22
OF-1 31.09 29.57 Descarga Libre
MH-4 32.00 31.09
(free outfall)
MH-5 34.75 32.61
MH-6 36.58 33.83
Notas.
MH-7 32.92 32.00 Los datos reales de elevación deberán ser ingresados
con precisión de 0.01 m
MH-8 35.66 34.14 Inicialmente todos los colectores tendrán un diámetro
MH-9 38.10 35.97 de 200 mm (8 pulg.)
Al ser esquemático, también definiremos por defecto
MH-10 33.83 32.61 una longitud de 120 m para cada tramo.
Ing. Martín Miguel Huamán Carranza 05/04/2018

MIS DATOS
Tubería = 8” - 200 mm.
Longitud = 120m.
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018

3. Modo de dibujo
4. Material de tubería
5. Configuración de los prototipos
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018

DIBUJO DE LA RED DE DRENAJE SANITARIO

Ing. Martín Miguel Huamán Carranza 05/04/2018

DIBUJO DE LA RED DE DRENAJE SANITARIO

Ing. Martín Miguel Huamán Carranza 05/04/2018

Elevation (Ground) (m): 31.10

Elevation (Invert) (m): 29.57
Boundary Condition Type: Free
Outfall
Ing. Martín Miguel Huamán Carranza 05/04/2018

Campos amarillo Son no editables

Campos blancos Editables
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018

NECESITAMOS AGREGAR LA
INFORMACIÓN DE CARGAS SANITARIAS
PARA LOS BUZONES DE INSPECCIÓN
• Una carga de tipo oficina
• Una carga de tipo gran hotel
El valor de estas cargas será importado desde las
librerías de ingeniería que ya incluye el
programa.

Para este proyecto usaremos dos tipos de carga:

• una para Oficinas Comerciales, y
• otra para un gran Hotel que descargara al MH-6.
El valor de estas cargas será importado desde las librerías de
ingeniería que ya incluye el programa.
En primera medida, se agregarán los tipos de carga Oficinas y
Hotel al catálogo Unit Sanitary (Dry Weather) Loads para poder ser
usadas en el modelo.
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018

Asignación Factores de Mayoración

(Peaking Factors)
A continuación y para completar el ingreso de
datos, será necesario que se definan los
factores de mayoración que usaremos para los
dos tipos de cargas sanitarias que se han
definido.
Para el primer escenario que llamaremos “Día
Promedio” no será necesario aplicar dichos
factores pues se tratara de una simulación bajo
condiciones de carga normales, pero en
escenarios adicionales si será necesario definir
este tipo de factores.
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018

Recapitulación
* Ingreso de cargas
* Configuración de los factores de mayoración
* Renombrar al escenario
* Modificara las opciones de cálculo

Caudal velocidad Tirante/diametro

Ing. Martín Miguel Huamán Carranza 05/04/2018

Borde de agua

CTRL + F
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018

COLOR CODING
Pintar algún tipo de elemento en función a
algún campo
•Field name: Velocity (Average)
•Minimun 0.0 m/s - Maximun 1.5 m/s - Steps: 5
Ing. Martín Miguel Huamán Carranza 05/04/2018

Creación de Perfiles
SewerCAD ofrece una herramienta sencilla y poderosa para la creación y configuración de
perfiles longitudinales del sistema con la posibilidad de animarlos y personalizar sus
anotaciones. A manera de ejemplo crearemos un perfil desde el buzón MH-6 hasta la
estructura de salida (OF-1).
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018

Verificar las condiciones de diseño para

compararlo con nuestra normatividad.
Ing. Martín Miguel Huamán Carranza 05/04/2018

EJEMPLO TALLER n°02

Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018

Adicionando una tasa de infiltración

Finalmente adicionaremos en los colectores una tasa
de infiltración media de 0.20 L/s-ha (0.20 L/s =17280
L/d). Los campos requeridos por infiltración, no
aparecen en las columnas por defecto del reporte
tabular de los colectores así que será necesaria la
adición de estas columnas a la tabla personalizada del
proyecto que para colectores hemos llamado “Tabla
Personal – Colectores”.
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018

Ejecución de un Diseño Automatizado

Escenario Diseño Inicial
En esta sección del taller, usted definirá y configurará una serie de criterios de diseño que deberá
considerar SewerCAD o SewerGEMS Sanitary al momento de efectuar el dimensionamiento automático en
el que además se tendrá en cuenta el método de mayoración de caudal definido.
Ing. Martín Miguel Huamán Carranza 05/04/2018

Definición de Restricciones de Diseño

Cualquier procedimiento de diseño automatizado requiere la configuración de un conjunto
de restricciones. En una primera ejecución del diseño, se estará indicando en este taller
que puede suceder cuando no se define una restricción de velocidad.
En este proceso, usted deberá definir un rango mínimo y máximo de pendientes en las
tuberías y el resto de las elevaciones se modificara afectando hasta la última
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018

EJEMPLO TALLER n°03

Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018
Ing. Martín Miguel Huamán Carranza 05/04/2018

Muchas gracias
Ing. MSc. Martín Miguel Huamán Carranza
correo: martinm.huamanc@gmail.com
