03.

La fuerza aplicada sobre el mango del brazo

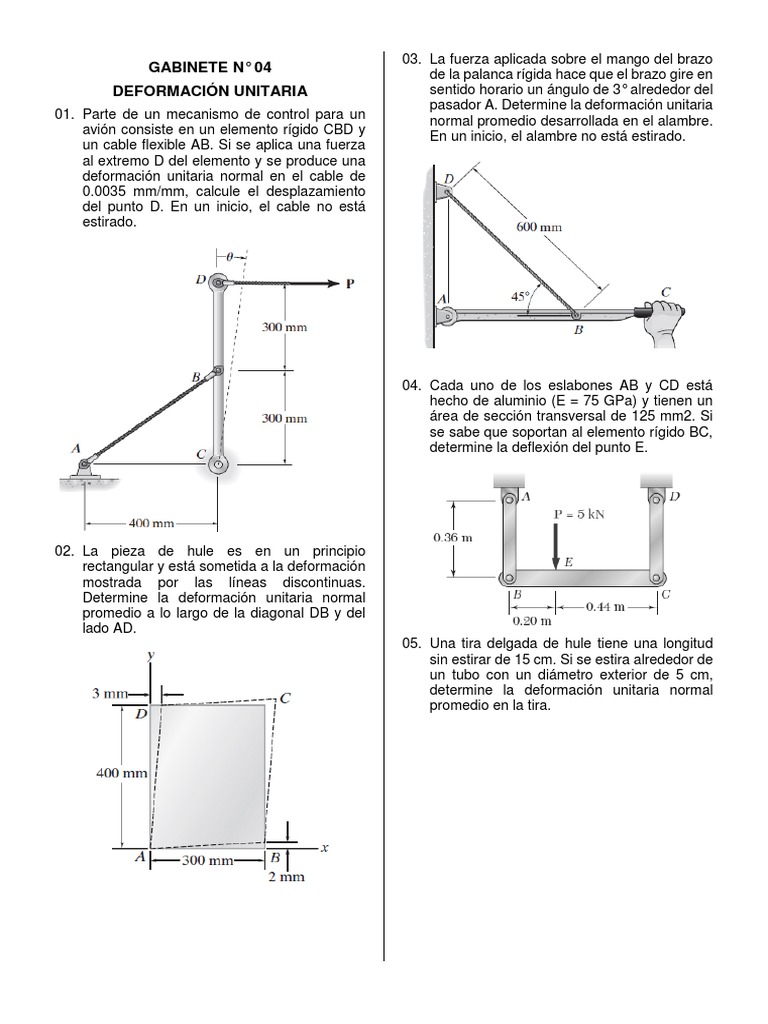

GABINETE N° 04 de la palanca rígida hace que el brazo gire en
DEFORMACIÓN UNITARIA sentido horario un ángulo de 3° alrededor del
pasador A. Determine la deformación unitaria
01. Parte de un mecanismo de control para un normal promedio desarrollada en el alambre.
avión consiste en un elemento rígido CBD y En un inicio, el alambre no está estirado.
un cable flexible AB. Si se aplica una fuerza
al extremo D del elemento y se produce una
deformación unitaria normal en el cable de
0.0035 mm/mm, calcule el desplazamiento
del punto D. En un inicio, el cable no está
estirado.

04. Cada uno de los eslabones AB y CD está

hecho de aluminio (E = 75 GPa) y tienen un
área de sección transversal de 125 mm2. Si
se sabe que soportan al elemento rígido BC,
determine la deflexión del punto E.

02. La pieza de hule es en un principio

rectangular y está sometida a la deformación
mostrada por las líneas discontinuas.
Determine la deformación unitaria normal
promedio a lo largo de la diagonal DB y del
lado AD.
05. Una tira delgada de hule tiene una longitud
sin estirar de 15 cm. Si se estira alrededor de
un tubo con un diámetro exterior de 5 cm,
determine la deformación unitaria normal
promedio en la tira.
