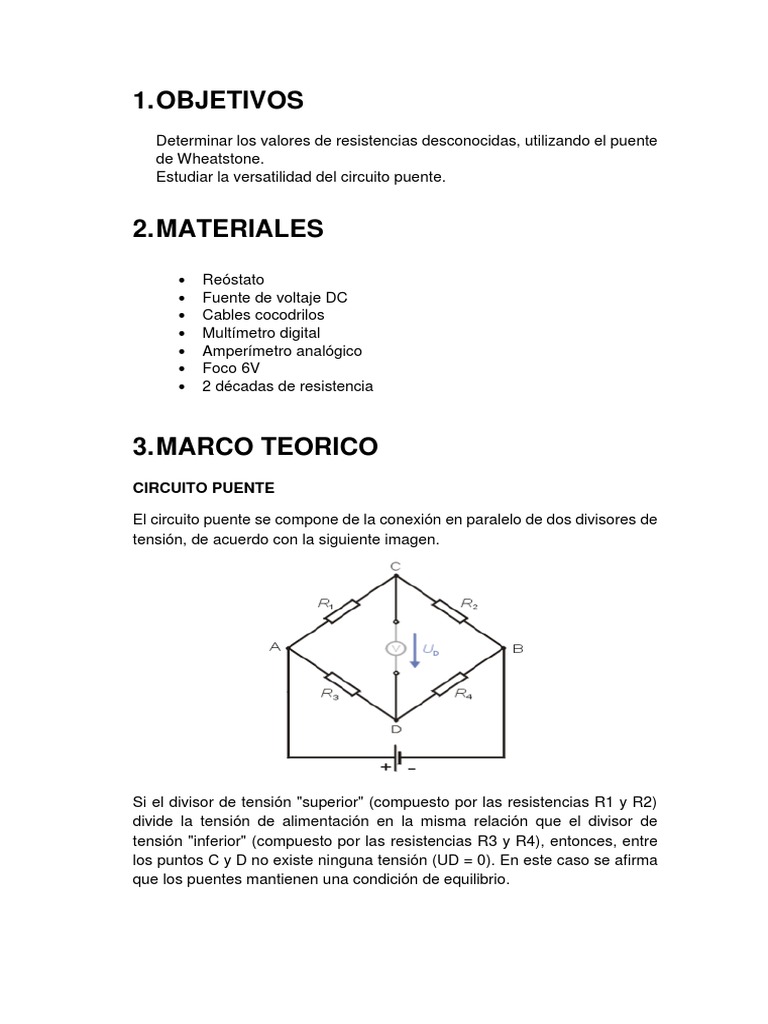

1.

OBJETIVOS
Determinar los valores de resistencias desconocidas, utilizando el puente
de Wheatstone.
Estudiar la versatilidad del circuito puente.

2. MATERIALES
 Reóstato
 Fuente de voltaje DC
 Cables cocodrilos
 Multímetro digital
 Amperímetro analógico
 Foco 6V
 2 décadas de resistencia

3. MARCO TEORICO
CIRCUITO PUENTE

El circuito puente se compone de la conexión en paralelo de dos divisores de

tensión, de acuerdo con la siguiente imagen.

Si el divisor de tensión "superior" (compuesto por las resistencias R1 y R2)

divide la tensión de alimentación en la misma relación que el divisor de
tensión "inferior" (compuesto por las resistencias R3 y R4), entonces, entre
los puntos C y D no existe ninguna tensión (UD = 0). En este caso se afirma
que los puentes mantienen una condición de equilibrio.
La condición de equilibrio es la siguiente:

Si se reemplazan las resistencias R3 y R4 por una resistencia ajustable, se

puede emplear el circuito puente para medir la resistencia; este tipo de
circuito lleva el nombre del físico inglés Wheatstone y se lo conoce también
como puente de Wheatstone (véase siguiente imagen).

Aquí, Rx es la resistencia cuyo valor se debe determinar y RN una resistencia

(la mayoría de las veces ajustable) de comparación ("resistencia normal"). El
puente se introduce para la medición en estado de equilibrio (UD = 0) y Rx
se determina a partir de la siguiente relación:
COMPROBACIÓN ANALÓGICA DEL “PUENTE DE WHEASTSTONE”

Se utiliza cuando deseamos medir resistencias eléctricas por comparación

con otras que están calibradas. Se instalan cuatro resistencias R1, R2, R3 y
R4, tal como se muestra en la figura 1.

FIGURA 1

Los puntos A y B se unen a los polos de una fuente de voltaje V, uniendo los
puntos C y D a través de un galvanómetro G. Las resistencias R1 y R3, están
conectadas en serie, así como también lo están las resistencias R2 y R4.
Estas dos ramas están conectadas en paralelo.

En el tipo de puente que se utiliza en esta experiencia (puente unifamiliar),

Las resistencias R2 y R4 son sustituidas por un alambre homogéneo
cilíndrico de sección perfectamente constante.

Un cursor que desplaza sobre el puente hace las veces del punto D. Al cerrar
el circuito con la llave S, se origina una corriente I; que al llegar al punto A se
bifurca en dos: una parte pasa por la resistencia R1 (corriente I1) y el resto a
través de la resistencia R2, (corriente I2).

Entonces se tiene:

𝑰 = 𝑰𝟏 + 𝑰𝟐
 FIGURA 2

En la figura dos se puede observar que la diferencia de potencial entre los

puntos A y B, es común para las dos ramas: rama formado R1 y R3 y la rama
formada por las resistencias R2 y R4. Se consigue el equilibrio del puente
dando un valor fijo a R1, y desplazando el cursor D hasta que el galvanómetro
marque 0, es decir, corriente nula.

Entonces la ecuación toma la forma:

La resistencia de un conductor homogéneo en función a su resistividad. ρ

está dado por la relación:

Si reemplazamos (3) en (2) obtenemos:

Con este resultado podemos determinar fácilmente el valor de la resistencia

desconocida Rx.
 4. PROCEDIMIENTO
1. Arme el circuito de la figura 2. Considere una resistencia R1 del tablero de
resistencias y seleccione otra resistencia Rx de la caja de resistencias.

2. Varíe la posición de contacto deslizante D, a lo largo del hilo hasta que la

lectura del galvanómetro sea cero.

3. Anote los valores de longitudes del hilo L2 y L4, así como también el valor
de R1 en la tabla 1.

4. Utilizando la ecuación halle el valor de la resistencia Rx luego compárelo

con el valor que indica la caja de resistencias (década).

5.Repita los pasos 1,2,3 y 4 para otras resistencias anotándolas en la tabla

1.

6.Complete la tabla 1.

Porcentaje de Error
Caja de Longitud del Resistencia
Resistencia R1 Hilo Medida (Ohm)
(Ohm)

L2 L4 Con el Código
(cm) (cm) Equipo de
Colores

200 71.6 28.4 504.22 500 ((500-504.22) /500) *100= -0.8

200 12.3 87.7 28.05 30 ((30-28.05) /30) *100= 6.5
200 37.2 62.8 118.47 120 ((120-118.47) /120) *100=1.3
200 78.2 21.8 717.43 700 ((700-717.43) /700) *100=-2.49
200 60.2 39.8 302.5 300 ((300-302.5) /300) *100=-0.83

200 54.6 45.4 240.5 240 ((240-240.5) /240) *100=-0.2
