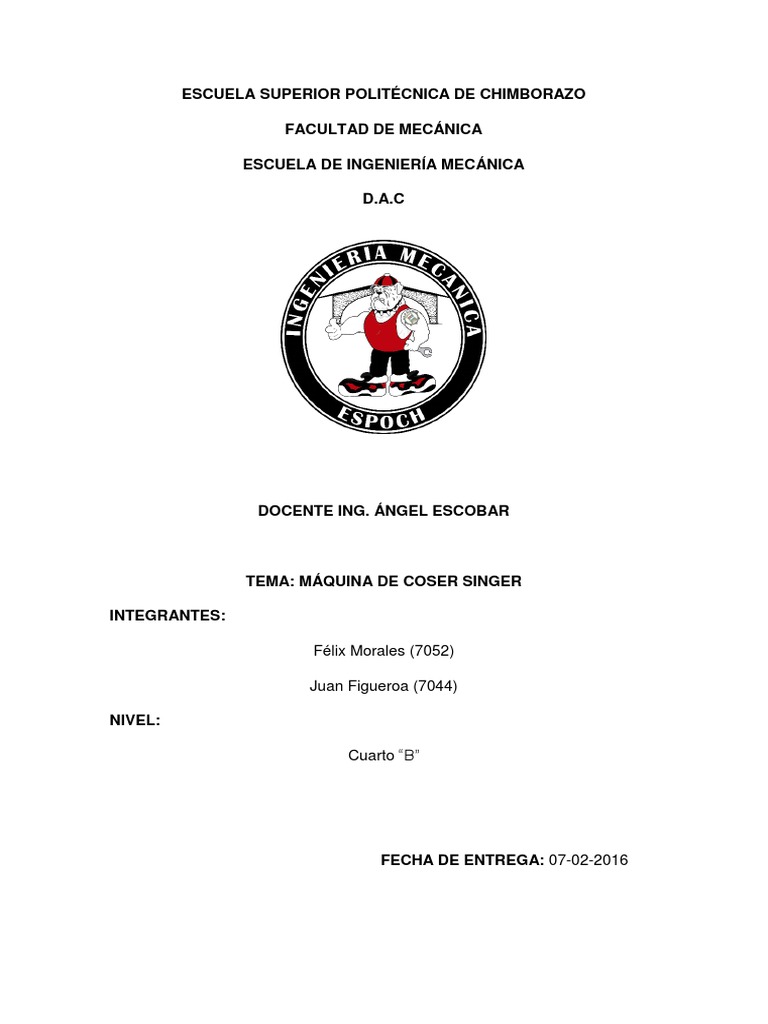

ESCUELA SUPERIOR POLITÉCNICA DE CHIMBORAZO
FACULTAD DE MECÁNICA
ESCUELA DE INGENIERÍA MECÁNICA
D.A.C
DOCENTE ING. ÁNGEL ESCOBAR
TEMA: MÁQUINA DE COSER SINGER
INTEGRANTES:
Félix Morales (7052)
Juan Figueroa (7044)
NIVEL:
Cuarto “B”
FECHA DE ENTREGA: 07-02-2016
INTRODUCCIÓN
La típica estructura de la máquina de coser se compone de una base en la cual apoya
el brazo de la máquina. En la base se encuentran los mecanismos para el arrastre de la
tela y en el brazo se encuentran los mecanismos de movimiento de la aguja. Por fuera
están las poleas que determinan la tensión del hilo. Se suelen encontrar en el cuerpo de
la máquina los controles del largo de la puntada, de la tensión del hilo superior e inferior,
y de presión del prénsatelas. El cuerpo incluye también un mecanismo de bobinado del
hilo inferior que sirve para también conseguir buena estructura en todo lo que queramos
coser.
Las máquinas de coser domésticas están diseñadas para que una persona pueda coser
artículos individuales utilizando un cierto tipo de puntada. En una máquina de coser
moderna la tela se desliza por la máquina sin necesidad de agujas ni dedales, haciendo
la tarea más rápidamente que con costura manual. Las máquinas industriales, por otro
lado, son más grandes y rápidas, facilitando una mejor producción de tejido.
Las máquinas de coser pueden hacer variedad de puntadas rectas o en patrones.
Incluyen medios para arrastrar, sujetar y mover la tela bajo la aguja de coser para formar
el patrón de la puntada. La mayoría de las máquinas de coser caseras y algunas
industriales usan puntos de cadeneta.
OBJETIVOS:
GENERAL:
Elaborar el diseño de piezas y ensamblaje de una máquina de coser Singer doméstica
mediante el uso del software Siemens Nx10, reflejando en este los conocimientos
impartidos en clase por el docente.
ESPECÍFICOS:
Alcanzar información veraz y oportuna referente al proyecto mediante la
elaboración de un informe que detalle los puntos más importantes respecto a la
máquina de coser Singer.
Diseñar en el software Nx10 las piezas de la máquina para que posteriormente
sean ensambladas y detalladas en los planos.
Conocer el funcionamiento de una máquina de coser y la interacción presente
entre los mecanismos.
MARCO TEÓRICO:
MÁQUINA DE COSER
Una máquina de coser es una máquina utilizada para coser tela y otros materiales con
hilo. Fueron inventadas durante la primera revolución industrial para disminuir la
cantidad de trabajo de costura en las empresas textiles. Desde la invención de la primera
máquina de coser, atribuida a Thomas Saint en 1764, se ha mejorado notablemente su
eficiencia y productividad en la industria textil.
Las máquinas de coser domésticas están diseñadas para que una persona pueda coser
artículos individuales utilizando un cierto tipo de puntada. En una máquina de coser
moderna la tela se desliza por la máquina sin necesidad de agujas ni dedales, haciendo
la tarea más rápidamente que con costura manual. Las máquinas industriales, por otro
lado, son más grandes y rápidas, facilitando una mejor producción de tejido.
Las máquinas de coser pueden hacer variedad de puntadas rectas o en patrones.
Incluyen medios para arrastrar, sujetar y mover la tela bajo la aguja de coser para formar
el patrón de la puntada. La mayoría de las máquinas de coser caseras y algunas
industriales usan puntos de cadeneta.
HISTORIA
Aunque la primera patente para una máquina de coser, para puntos de cadeneta, se le
concede al inglés Thomas Saint en 1790,1 35 años antes al ingeniero alemán Charles
Fredrick Wiesenthal, afincado en Inglaterra, se le otorga la primera patente para una
aguja de coser adaptada para una máquina.
ESTRUCTURA
La típica estructura de la máquina de coser se compone de una base en la cual apoya
el brazo de la máquina. En la base se encuentran los mecanismos para el arrastre de la
tela y en el brazo se encuentran los mecanismos de movimiento de la aguja. Por fuera
están las poleas que determinan la tensión del hilo. Se suelen encontrar en el cuerpo de
la máquina los controles del largo de la puntada, de la tensión del hilo superior e inferior,
y de presión del prensatelas. El cuerpo incluye también un mecanismo de bobinado del
hilo inferior que sirve para también conseguir buena estructura en todo lo que queramos
coser.
MÁQUINA DE COSER SINGER
Fig 1.- Antigua máquina de coser Singer
La máquina de coser Singer es una de las primeras máquinas de coser de la historia,
siendo una versión perfeccionada por Isaac Merritt Singer del modelo de Elias Howe.
HISTORIA DE LA MÁQUINA DE COSER SINGER
Mientras varios inventores habían adoptado el mecanismo del punto de cadeneta de la
máquina de coser de Howe, desarrollando algunas innovaciones. Isaac Merrit Singer
inventó el mecanismo del movimiento de la aguja hacia arriba y hacia abajo, que era
mejor que el de lado a lado. El mecanismo de la aguja era movida por un pedal, en vez
de una manivela.
Isaac Singer empezó a fabricar su máquina de coser en 1850. Elias Howe lo buscó,
informándole que las máquinas que estaba fabricando infringían el uso de una patente
que legalmente le pertenecía a él. Como su situación económica era desesperada, le
ofreció venderle los derechos por 2.000 dólares. Singer rechazó la oferta de una forma
sumamente grosera e incluso amenazó físicamente a Howe.
Éste se retiró y habiendo aprendido de sus malas experiencias en Inglaterra con Thomas
Saint, regresó al poco tiempo con un nuevo precio, de 25.000 dólares, ya no por los
derechos de la patente, sino tan sólo por el derecho a fabricar las máquinas de coser
bajo su licencia. Singer y su socio, el abogado Edward Clark, corrieron rudamente al
frágil inventor. Así empezó lo que los periódicos de Nueva York llamaron «La Guerra de
las Máquinas de Coser». En ese momento, la máquina de coser era algo que ya se veía
necesario, ya que se estaba gestando la revolución industrial.
PARTES DE UNA MÁQUINA DE COSER
Fig 2.- Partes de la máquina de coser singer
Volante: El volante es la rueda que recibe el movimiento de la correa y lo transmite a
los mecanismos interiores del cabezote. También puede ser movido por la mano cuando
se va a levantar la aguja. En el centro del volante hay un tornillo de mano que sirve para
desconectar el movimiento de los mecanismos interiores.
Cuando usted quiera impedir que la aguja sube y baje, afloja el tornillo y la aguja
permanece quieta aunque el volante esté en movimiento. Esto lo hacemos por ejemplo
cuando vamos a poner hilo en el carrete.
Devanador de bobina: Es un pequeño mecanismo que sirve para enrollar en forma
acelerada el hilo que necesita en la bobina o carretel. Viene ubicado en el frente o en la
parte superior del lado derecho. En el dibujo verán las instrucciones para llenar una
bobina o carretel
Portahilos y guias: Los porta hilos son los pernos donde se instalan los carretes que
suministran el hilo a la aguja. Están ubicados en la tapa del cabezote o en la base del
lado derecho.
Las guías son pequeños alambres curvados que dirigen el hilo.
Palanca tirahilo: Como su nombre lo indica es la palanca que tira el hilo que viene del
carretel para suministrarlo a la aguja.
Tensor superior: Esta compuesto por dos discos en medio del cual pasa el hilo para
poder graduar la tensión del mismo. La graduación se produce por medio de un tornillo
de mano que además tiene un resorte que amortigua la fuerza que hace la palanca tira
hilo. Para que la puntada sea correcta es indispensable tener una tensión de hilo
adecuada.
Barra de la aguja: Es la que sostiene la aguja en su extremo y permite que la aguja
suba y baje. Posee un tornillo que permite el ingreso de la aguja y la asegura. En algunas
máquinas el orificio dentro del cual se instala la aguja no es circular sino, que tiene una
parte plana que debe coincidir con la parte plana de la aguja.
La aguja: Conduce el hilo a través de la tela para formar el pespunte o puntada, junto
con el hilo de la bobina. Las máquinas familiares se caracterizan por tener el talón con
un lado plano. Vienen en diferentes tamaños y grosores de acuerdo a la clase de
máquina.
El prensatelas: Su función es sostener la tela contra la planchuela mientras se realiza
la costura. Se maneja manualmente mediante una palanca ubicada detrás del cabezote.
Al subir la palanca sube el prensatelas.
La presióndel prensatelas se puede graduar de acuerdo al grosor de la tela con un
tornillo ubicado en la parte de arriba del cabezote.
Para telas delgadas se utiliza poca presión y aumentarla para telas gruesas.
Pié prensatelas: El pié del prensatelas es un accesorio intercambiable. Todas las
máquinas tienen diferentes pié prensatelas para diferentes labores.
Ejemplo: Pié dobladillador, Pié para pegar correderas, Pié para hacer ojales, Pié para
zig-zag
Regulador del largo de la puntada: Para seleccionar el largo de la puntada existe un
mecanismo en la parte derecha de la máquina. Puede ser una palanca o un tornillo
numerado. La numeración indica los distintos largos de puntada desde la más pequeña
a la más grande.
Cuando se coloca en cero la máquina no cose. Con ésta palanca también se puede
retroceder para asegurar un inicio o final de costura. Si es de botón se presiona en el
centro del botón y la máquina retrocede.
Plancha de la aguja: Está situada debajo del pié prensatelas tiene un orificio que
permite el paso de la aguja. También tiene una parte corrediza por donde usted puede
tener acceso a la parte de abajo del cabezote y cambiar la bobina.
Los dientes: En la plancha de la aguja sobresalen unos dientes que son los que
hacen que la tela se mueva.
La bobina o carretel: Es el accesorio donde se enrolla el hilo que va en la parte
inferior de la máquina de coser.
Porta bobina: Es la caja de metal en la cual se coloca la bobina.
Lanzadera: Es un accesorio que gira alrededor de la caja-bobina y que engarza el hilo
proveniente de la aguja y forma la lazada. La lanzadera suele acumular mucha pelusa
y pedazos de tela y por ésta razón debemos limpiarla periódicamente para evitar
enredos.
Mueble: Es la parte que sostiene el cabezote y donde nos apoyamos para coser.
CARACTERÍSTICAS FÍSICAS DE LA AGUJA DE COSER
La aguja tiene varias características que determinan la eficacia de la formación del
punto. La aguja de la máquina de coser debe estar siempre recta y afilada para una
costura óptima. La aguja normal de máquina de coser se divide en las siguientes partes:
Talón: Es la parte de la aguja que se fija en la empuñadura en la parte inferior de la
barra de aguja del brazo. Tiene una forma cilíndrica y, a veces, presenta una sección
longitudinal, lo que ayuda para el posicionamiento exacto de la aguja en la máquina.
Cono: Es el final del talón, tiene un cono truncado para facilitar su inserción en la barra
de la aguja.
Tronco: También tiene una forma de cono truncado, conecta el extremo superior de la
aguja con parte inferior.
Ranuras: Este es un canal excavado a lo largo del tronco en la parte delantera del ojo
para el hombro y tiene la función de contener el hilo superior durante el paso por el
tejido, con el fin de no causar fricción. En algunos casos, puede ser una ranura en la
parte posterior de la aguja, pero más pequeña.
Ojo y punta: El ojo es el orificio en donde se coloca el hilo, este por lo general tiene
forma de ovoide. Debajo del ojo esta la punta, que debe estar siempre afilada.
MATERIALES DE LOS ELEMENTOS DE UNA MÁQUINA DE COSER SINGER
Cuando un técnico proyecta una estructura metálica, diseña una herramienta o una
máquina, define las calidades y prestaciones que tienen que tener los materiales
constituyentes. Como hay muchos tipos de aceros diferentes y, además, se pueden
variar sus prestaciones con tratamientos térmicos, se establecen una serie de ensayos
mecánicos para verificar principalmente la dureza superficial, la resistencia a los
diferentes esfuerzos que pueda estar sometido, el grado de acabado del mecanizado o
la presencia de grietas internas en el material.
FUNCIONAMIENTO DE UNA MÁQUINA DE COSER
El funcionamiento básico de las máquinas de coser son los mismos independientemente
de la marca y modelo. Para iniciarse recomendamos practicar con trozos de tela
inservibles, hasta que veas que vas tomando el control de la máquina. Vamos a intentar
darte un curso básico de aprendizaje. Una vez aprendido lo básico únicamente
necesitas un buen pulso e ideas.
Funcionamiento principal
Fig 3.- Funcionamiento básico de una máquina de coser
1) La aguja baja con el hilo rojo. El carrete inferior está girando en el sentido contrario
a las agujas del reloj.
2) El hilo rojo es pillado por el gancho de la bobina inferior.
3) La bobina inferior sigue girando en contra de las agujas del reloj y realizando el nudo.
4) Al subir la aguja, hace el nudo.
Pasos para puesta en marcha
1.- Cargar la maquina
Fig 4.- Carga de una máquina de coser
Lo principal para funcionar es poner el hilo. El hilo tiene que seguir un recorrido que
está establecido para que se mueva con la tensión correcta. Este recorrido termina en
el ojo de la aguja.
El hilo pasa por este brazo, llamado tirahilos, también y vuelve a bajar por la ranura,
esta vez hasta la aguja, sin olvidar pasarlo por la pequeña abrazadera (5) antes de
enhebrarlo. Algunas máquinas tienen dos abrazaderas, una a a cada lado, lo cual
permite usar dos hilos diferentes en una aguja doble con mayor comodidad. señala un
pequeño brazo de metal por detrás del cual se pasa la hebra. A continuación se lleva
el hilo por la ranura en la carcasa, al final de la misma (2) se gira y se continúa hacia
arriba, y en la parte superior (3) tenemos otro brazo de metal, no fijo como el otro, sino
que sube y baja al compás de la aguja llegando a esconderse en su totalidad dentro de
la ranura en su punto más bajo.
Cuando se va a cortar el hilo con el que se está cociendo, es aconsejable levantar la
aguja manualmente hasta que esté en su punto más alto, dejando ver este brazo a su
vez.
2.- Enrollar e insertar la bobina
Lo primero es llenar una bobina o canilla con hilo que hay debajo de la placa de la aguja.
Una máquina de coser utiliza dos fuentes de hilo para coser, un hilo enhebrado arriba y
un hilo enhebrado abajo, almacenado en un carrete.
Recoge un carrete del hilo que quieras emplear y ponla en uno de los porta carretes.
Se coge un extremo del hilo y suelta un poco pasandolo por detrás del guia-hilos del
devanador. En los lados de la bobina hay un pequeño agujero. Necesitamos pasar el
hilo por uno de ellos desde el centro hacia afuera.
Mantén el hilo en la bobina y coloca la misma en el devanador. Sujetamos la punta del
hilo para que no se escape mientras se mueve el devanador para que se acerque a la
pieza fija que hay junto a él.
Ahora encendemos la máquina y pisa el pedal suavemente. El hilo empieza a rellenar
la bobina. Cuando la bobina esté llena, se para. Sacamos la bobina y cortamos el hilo
que sale por el agujero. Y ya tenemos la bobina lista.
Fig 5.- Caja y bobina de una máquina de coser
Coger la caja y la bobina como indica el dibujo: la primera con la mano izquierda, la
segunda con la derecha lista para meterla dentro con el hilo apuntando hacia afuera. Al
introducir la bobina dentro, coger el hilo y pasarlo por la hendidura lateral de la caja de
bobina, llevándolo hacia el agujero por debajo de la pieza de metal que forma el resorte
de regulación de tensión de la caja. Saca el hilo por el agujero y ya está.
3.- Finalmente
Introduce la caja en su sitio y cierra. No te preocupes, ahora tomamos el hilo de dentro.
Toma el extremo del hilo superior con una mano, y con la otra gira el volante con
suavidad hacia ti, de manera que la aguja se moverá como para dar las primeras
puntadas. Cuando la aguja vuelva a subir traerá consigo el otro hilo. Saca una hebra
un poco larga y pásala por debajo del pie prensa telas junto con el hilo superior, llévalos
hacia atrás, coloca la tela, baja el pie y a coser.
CONCLUSIONES:
La máquina de coser Singer domestica posee mecanismos los cuales están
compuestos por piezas cuyo diseño es propicio para la aplicación de los
conocimientos adquiridos referentes al software Nx10
El funcionamiento de la máquina es impulsado por la fuerza física ejercida por el
usuario de esta la cual de un movimiento lineal se convierte en rotatorio
accionando los mecanismos de aguja.
Se comprobó la factibilidad de realizar el proyecto usando el software Nx10
debido a que en este fue posible diseñar todas y cada una de las piezas sin que
exista inconvenientes.
RECOMENDACIONES:
Procurar tomar las medidas exactas de la máquina haciendo uso de un
calibrador, para evitar posibles inconvenientes al momento de ensamblar la
máquina.
Usar las operaciones pertinentes del software al momento de diseñar las piezas.
Al momento de trabajar en el diseño se recomienda guardar el archivo
paulatinamente evitando así posibles pérdidas de trabajo debido a posibles
problemas técnicos con el computador.
ANEXOS
WEBGRAFÍA
Anónimo (noviembre, 2015). Máquina de coser, Abcpedia, Recuperado el 28 de enero
del 2016 de http://www.abcpedia.com/construccion-y-materiales/maquinas-de-coser
Wikipedia (enero, 2016). Máquina de coser, Wikipedia, Recuperado el 26 de enero del
2016 de https://es.wikipedia.org/wiki/M%C3%A1quina_de_coser
Wikipedia (enero, 2016). Máquina de coser Singer, Wikipedia, Recuperado el 26 de
enero del 2016 de https://es.wikipedia.org/wiki/M%C3%A1quina_de_coser_Singer
Stella Serrano (2007). Partes de una máquina de coser, elcosturerodestellablog,
Recuperado el 26 de enero del 2016 de
http://www.elcosturerodestellablog.com/2007/08/principales-partes-de-la-mquina-
de.html
Máquinas de coser (2011). Funcionamiento de una máquina de coser, Máquinas de
coser, Recuperado el 28 de enero del 2016 de
http://maquinasdecoser.info/funcionamiento/
