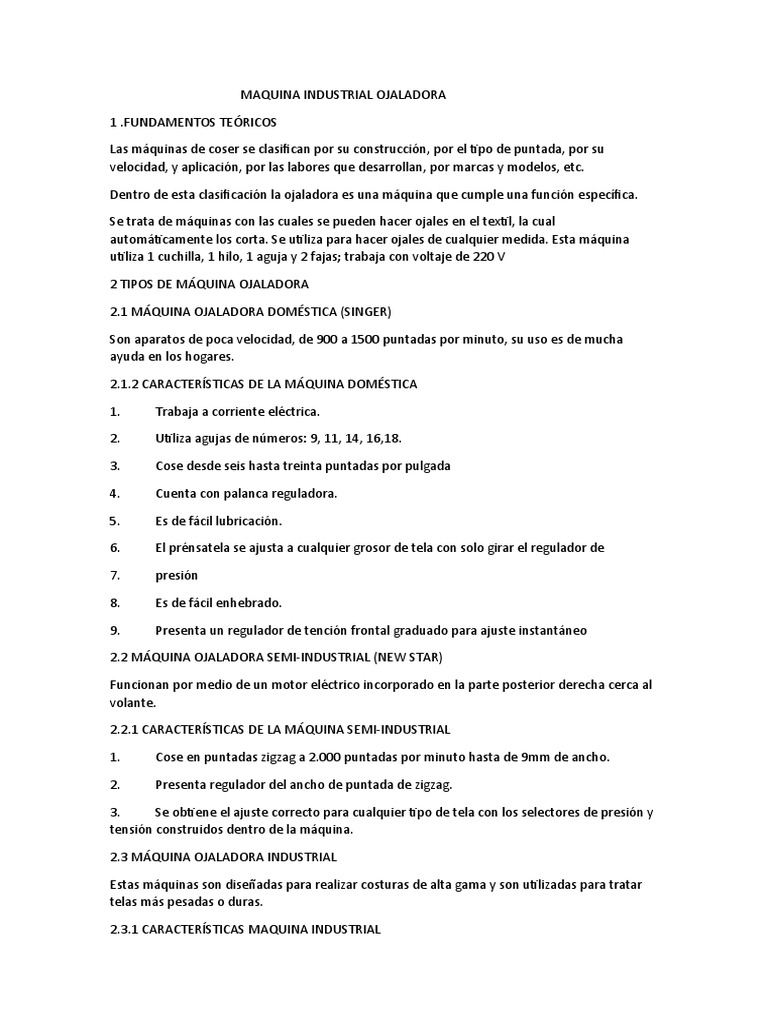

MAQUINA INDUSTRIAL OJALADORA

1 .FUNDAMENTOS TEÓRICOS

Las máquinas de coser se clasifican por su construcción, por el tipo de puntada, por su
velocidad, y aplicación, por las labores que desarrollan, por marcas y modelos, etc.

Dentro de esta clasificación la ojaladora es una máquina que cumple una función específica.

Se trata de máquinas con las cuales se pueden hacer ojales en el textil, la cual
automáticamente los corta. Se utiliza para hacer ojales de cualquier medida. Esta máquina
utiliza 1 cuchilla, 1 hilo, 1 aguja y 2 fajas; trabaja con voltaje de 220 V

2 TIPOS DE MÁQUINA OJALADORA

2.1 MÁQUINA OJALADORA DOMÉSTICA (SINGER)

Son aparatos de poca velocidad, de 900 a 1500 puntadas por minuto, su uso es de mucha
ayuda en los hogares.

2.1.2 CARACTERÍSTICAS DE LA MÁQUINA DOMÉSTICA

1. Trabaja a corriente eléctrica.

2. Utiliza agujas de números: 9, 11, 14, 16,18.

3. Cose desde seis hasta treinta puntadas por pulgada

4. Cuenta con palanca reguladora.

5. Es de fácil lubricación.

6. El prénsatela se ajusta a cualquier grosor de tela con solo girar el regulador de

7. presión

8. Es de fácil enhebrado.

9. Presenta un regulador de tención frontal graduado para ajuste instantáneo

2.2 MÁQUINA OJALADORA SEMI-INDUSTRIAL (NEW STAR)

Funcionan por medio de un motor eléctrico incorporado en la parte posterior derecha cerca al
volante.

2.2.1 CARACTERÍSTICAS DE LA MÁQUINA SEMI-INDUSTRIAL

1. Cose en puntadas zigzag a 2.000 puntadas por minuto hasta de 9mm de ancho.

2. Presenta regulador del ancho de puntada de zigzag.

3. Se obtiene el ajuste correcto para cualquier tipo de tela con los selectores de presión y
tensión construidos dentro de la máquina.

2.3 MÁQUINA OJALADORA INDUSTRIAL

Estas máquinas son diseñadas para realizar costuras de alta gama y son utilizadas para tratar
telas más pesadas o duras.

2.3.1 CARACTERÍSTICAS MAQUINA INDUSTRIAL

2. Es de lubricación automática.

3. Es de aceleración instantánea.

4. Tiene buen manipuleo de hilos.

5. Enfriado automático de agujas.

6. Su funcionamiento es suave y sin vibraciones.

7. Presenta refrigerado de aceite.

2 OBJETIVO GENERAL

Conocer la maquina ojaladora, desde sus partes, manejo, y mantenimiento.

2.2 OBJETIVO ESPECÍFICO

• Conocer las partes de la maquina ojaladora.

• Dar a conocer el debido mantenimiento.

• Estudiar algunas de sus características.

• Tomar en cuenta los posibles riesgos que pueda tener el operador.

• Mencionar algunas de las normas de seguridad y medidas de seguridad.

3. PROCEDIMIENTO

A continuación mencionaremos las partes de la maquina ojaladora

3.1 PARTES PRINCIPALES DE LA MÁQUINA OJALADORA

Sirve para dar movimietno manual al ciclo del ojal. Se utiliza principalmente en rotura de hilo,
aguja o falla de energia. Con esta manija se completa un ojal que habia quedado incompleto,
solo debemos de asegurarnos que al girar la manija la aguja no se encuentre insertada en la
tela .

3.1.2 PALANCA DE PARADA DE EMERGENCIA

Esta palanca se utiliza para parar la maquina al instante que detectamos alguna anomalia
durante la costura. Se utiliza en los siguientes casos:

• Cuando se rompe la aguja y queremos evitar que baje la cuchilla y corte la tela.

• Cuando existe algun error en el color del hilo

• Cuando se rompe el hilo.

3.1.3 SISTEMA DE LUBRICACION

Esta maquina tiene lubricacion manual y automática.

3.1.4 PROCEDIMIENTO DE LUBRICACIÓN AUTOMÁTICA

1. Suelte las bandas y acueste la cabeza de la maquina.

2. Vierte aceite grado 10 para maquinas de coser en el tanque que esta debajo de la
mesa, a traves del filtro hasta que el tanque se llene llegando a la linea de referencia superior .

3. Cuando el aceite baje de la linea de referencia añadir mas aceite.

3.1.5REGULACIÓN DEL FLUJO DEL ACEITE

punto 1 nivel del aceite.

punto 2 regulacion del flujo del aceite.

punto 3 lubricacion del cangrejo

3.1.6 COLOCACIÓN DE LA AGUJA

1. Aflojar el tornillo de la barra 2. Tomar la aguja (135x5) con la canal hacia atrás. Insertar
la aguja en el orificio de la barra, procurando que llegue hasta el tope y apretar el tornillo.

3.1.7ENHEBRADO DE LA BOBINA

1. Inserte la bobina en la caja, en el sentido que indica la figura.

2. Pase el hilo debajo de la muelle.

3. Saque el hilo por la ranura y deje aprox. 10 cm. De hilo

3.1.8 COLOCACIÓN DE LA BOBINA

1. Sostenga la bobina de la aldaba.

2. Insertela en el cangrejo como se indica en la figura hasta escuchar el clic.

1. Afloje el tornillo de mariposa

2. Haga coincidir el apuntador 10 con el tamaño del ojal deseado, el cual debe también
coincidir con la cuchilla de corte.

3. Apriete el tornillo de mariposa

3.2 CARACTERÍSTICAS DE LA MAQUINA:

• Sistema de lubricación automática y mirilla de circulación de aceite

• Selección de número de puntadas por medio de engranes de fácil acceso

• Fácil ajuste de largo del ojal

• Puntada de zig zag

• Palanca de paro de emergencia

• Sistema automático de ciclo de costura

3.3 DESCRIPCIÓN DE TAREAS DEL OPERADOR

• Colocar la tela en el área de ojalado, ajustándolo a la zona marcada para el ojal.

• Accionar el pedal que baja el prensatelas e inicia el ciclo.

• Accionar el pedal de bloqueo del ciclo en caso de que se produzca algún error. Retirar
la pieza

• Tensionar el hilo.

• Cambio de canilla, cuchilla, troquel y aguja.

• Limpieza y engrase de la máquina.

3.4 PLAN DE MANTENIMIENTO PARA UNA MAQUINA OJALADORA

Se propone que la jornada de limpieza sea diaria y realizada por los operarios.
