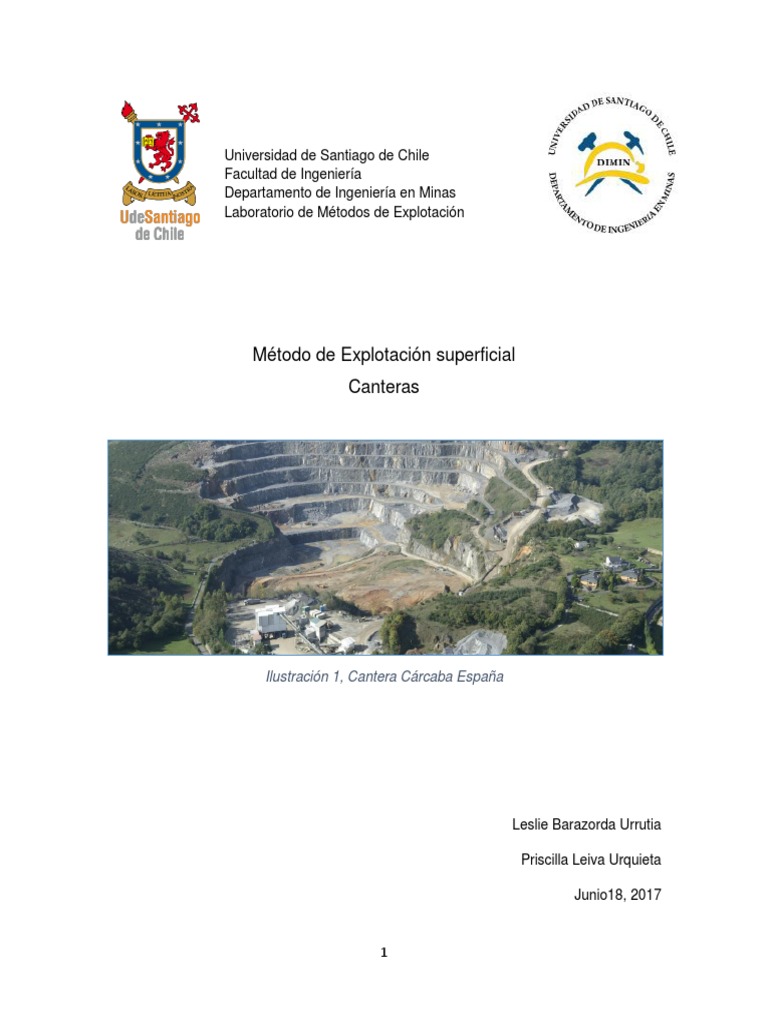

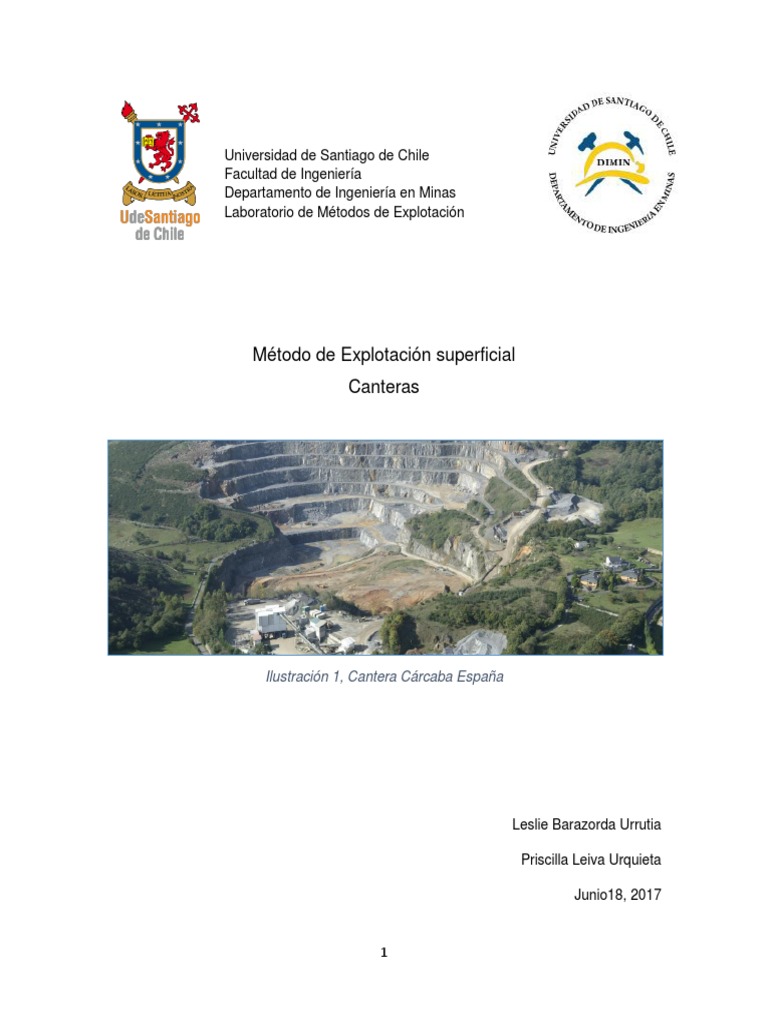

Facultad de Ingeniería
Departamento de Ingeniería en Minas
Laboratorio de Métodos de Explotación
Junio18, 2017
1
CANTERAS
Una cantera es una explotación minera, generalmente a cielo abierto, pero también
pueden ser en laderas o subterráneas. Suelen ser explotaciones de pequeño tamaño,
aunque el conjunto de ellas representa, probablemente, el mayor volumen de la minería
mundial. Los tipos de canteras pueden ser:
1. Canteras de roca: en donde la formación geológica de las rocas es en montañas. Estas
se explotan haciendo cortes o excavaciones en el depósito y puedes ser del tipo:
1.1. Industriales: Rocas que se aprovechan por sus propiedades fisicoquímicas,
independientemente de las sustancias y la energía que se pueda extraer.
Estas rocas se destinan fundamentalmente al sector de la construcción. Suelen ser
rocas abundantes en la corteza terrestre, con un bajo costo de explotación y de
fácil acceso.
Generalmente se extraen calizas, arcillas, caolín, puzolanas, etc.
Ilustración 3 Onix
2
2. Canteras aluviales: donde se obtienen materiales rocosos granulares transportados,
que son extraídos con palas mecánicas y cargadores desde las riberas y cáuceres de
ríos.
De estas canteras se sacan gravas, arenas, arcillas, ripios.
Los productos obtenidos en las canteras, a diferencia del resto de las explotaciones
mineras, no son sometidos a concentración. Y generalmente todo el material que se extrae
se transforma en un producto final.
Toda cantera tiene una vida útil, y una vez agotada, el abandono de la actividad puede
originar problemas de carácter ambiental, principalmente relacionados con la destrucción
del paisaje.
Ilustración 4 Gravas
3
Ilustración 5 Cantera de Caliza, Chile
4
INDICE DE CONTENIDOS
Portada .............................................................................................................................. 1
Canteras ........................................................................................................................ 2-4
Índice ................................................................................................................................. 5
Índice de ilustraciones ....................................................................................................... 6
Objetivos............................................................................................................................ 7
Alcances………………………..……………………………………………………………………8
Introducción…………………………………………………………………………………………9
Desarrollo………………………………………………………………………………………10-20
Conclusión……………………………………………………………………………………..… 21
Bibliografia…………………………………………………………………………………………22
Anexos……………………………………………………………………………………………..23
5
INDICE DE ILUSTRACIONES
ILUSTRACIÓN 1, CANTERA CÁRCABA ESPAÑA .................................................................................................. 1
ILUSTRACIÓN 2 PIEDRA PUZOLANA ................................................................................................................... 2
ILUSTRACIÓN 3 ONIX .......................................................................................................................................... 2
ILUSTRACIÓN 4 GRAVAS .................................................................................................................................... 3
ILUSTRACIÓN 5 CANTERA DE CALIZA, CHILE..................................................................................................... 4
ILUSTRACIÓN 6 CANTERA DE MÁRMOL, GRECIA ............................................................................................... 4
ILUSTRACIÓN 7 CANTERA ALUVIAL O FLUVIAL .................................................................................................. 4
ILUSTRACIÓN 8 MÉTODO DE BANQUEO DESCENDENTE ................................................................................... 11
ILUSTRACIÓN 9 REPRESENTACIÓN DE LA RAPA A UTILIZAR............................................................................. 12
ILUSTRACIÓN 10 BULLDOZER CON RIPPER SOBRE ORUGAS ........................................................................... 16
ILUSTRACIÓN 11 CARGADOR FRONTAL ........................................................................................................... 17
ILUSTRACIÓN 12 SISTEMA ROC ...................................................................................................................... 17
ILUSTRACIÓN 13 ETAPAS DE CHANCADO......................................................................................................... 19
ILUSTRACIÓN 14 REPRESENTACIÓN DE LA ZONA EXPLOTADA ........................................................................ 20
6
OBJETIVOS
El objetivo principal y general del Laboratorio Métodos de explotación, es lograr el manejo
básico de las herramientas que entrega el software Autocad, para ponerlo en marcha y
poder realizar distintas representación de diferentes método s de explotación estudiados a
lo largo del curso.
De modo particular, en este informe, el objetivo es:
Lograr la representación del sistema de explotación Canteras, en el software Autocad, con
las respectivas características propias de método, en conjunto con un informe que detalla
la explicación del desarrollo del método.
7
ALCANCES
El informe abarcara todo lo relacionado con la explotación del yacimiento de caliza. Se
detallaran tópicos relacionados con la explotación, uso de maquinarias, traslado de
material, ciclo de avance además de los tiempos de cada etapa necesaria para que el
material sea extraído y trasladado fuera de la cantera. También se presentara una breve
explicación acerca de lo que se trata el método de explotación por canteras.
No se incluirán costos de ningún tipo ya que son muy variados y es un tema que se aleja
de los objetivos del proyecto.
Tampoco se hablara de los permisos y trámites necesarios para poder llevar a cabo una
explotación de este tipo.
8
INTRODUCCIÓN
La técnica de explotación por Canteras permite obtener fragmentos de material con
geometría definida que son muy útiles, principalmente en el área de Obras Públicas, ya que
los materiales extraídos son usados en todo tipo de construcciones en general. Toda
construcción necesita ser cimentada para lo cual se utilizan los materiales extraídos de las
canteras, como por ejemplo los agregados finos como la arena o los agregados gruesos
como la grava el hormigón. Las rocas ornamentales no dejan de ser menos importantes ya
que también sirven para realizar los acabados de grandes construcciones y/o decoraciones.
La organización de las actividades de trabajo que se llevan a cabo en Canteras se basa en
un sistema de producción continuo con la preparación de los tiempos de limpieza del macizo
rocoso, corte, separación de bloques, y traslado del material.
Es por eso que a pesar de que la Explotación por Canteras suele ser de pequeño a mediano
trabajo, no deja de ser, probablemente, uno de los más importantes métodos de explotación
dentro de la minería mundial.
El presente trabajo tiene como objetivo detallar y dar a conocer la explotación por el método
Canteras a un yacimiento de piedra Caliza ubicado en la ciudad de Apario, España.
La explotación del yacimiento se realizó mediante una representación en 3D en el Software
Autocad, tratando de representar al detalle las características propias del yacimiento y del
método.
9
DESARROLLO
Características del yacimiento
El yacimiento de Apario, al cual se hace referencia, está constituido por una barra de calizas
urgonianas (Cretácico inferior) de unos 575m de potencia, que se dispone de forma casi
vertical, con corrida de unos 600m dirección Este Oeste y una altura de 120 metros.
10
Explicación del método
El método a elegir teniendo en consideración la topografía del yacimiento es:
Método por banqueo descendente: Aprovechando la pendiente de la ladera del cerro, el
depósito de material pétreo, se divide en capas horizontales, con la finalidad de explotar
varias capas (bancos) simultáneamente, así, de esta manera la cantera va adquiriendo la
forma escalonada.
Labores previas
Antes de comenzar la explotación del yacimiento, se necesitara sacar la sobrecarga o
material estéril que cubre el yacimiento.
Una vez que estas máquinas logren sacar el estéril también se necesitara una rampa, que
permita el acceso a la parte superior de la zona, tanto de personas y otras posibles
maquinas a utilizar, de esta forma se podrá ir accesando a diferentes niveles para la
posterior tronadura y extracción del mineral.
11
RAMPA
ZONA EXPLOTADA
12
IMAGEN DEL AUTOCAD TERMIANDO
SUPERIOR
13
FRONTAL
DERECHA
14
POSTERIOR
INFERIOR
15
IZQUIERDA
Maquinarias a utilizar
16
Para sacar la sobrecarga se necesitaran Buldozzer con ripper sobre orugas.
17
Ciclo de explotación
Extracción
El proceso de extracción consiste en extraer el mineral del macizo rocoso de la mina.
1. Perforación: Se debe realizar una perforación atravesando toda la altura del banco,
horizonte del cual se extrae el mineral, de distancias regulares entre sí,
generalmente entre 8 metros.
Se utilizan taladros automáticos pesados para cortar pozos verticales, mientras
que las sierras horizontales separan los bloques individuales de la superficie de la
cantera. Los bloques de piedra caliza son de forma y tamaño de acuerdo a las
necesidades de un proyecto individual.
2. Tronadura: Para que la roca sea fragmentada, se carga cada barreno con
explosivo, se introduce un detonante de encendido eléctrico, el que se activara
mediante control remoto, siguiendo una secuencia con mínimas diferencias de
tiempo entre cada una detonación. Luego se obtiene la roca fragmentada del
tamaño necesario para poder cargarla y transportarla al canchador, donde se
reducirá nuevamente de tamaño.
3. Carguío y Transporte: Luego de la tronadura el mineral es cargado en camiones
de gran tonelaje mediante palas eléctricas o cargadores frontales.
4. Chancado: El mineral obtenido en el proceso de extracción es de diversa
granulometría, desde partículas de menos de 1 mm hasta fragmentos mayores que
1 m de diámetro, por lo que el chancador reducirá el tamaño de los fragmentos
mayores hasta obtener un tamaño uniforme máximo de ½ pulgada, es decir 1,27
cm. El proceso de chancado consta de tres etapas:
1. Etapa primaria: El canchador primario reduce el tamaño máximo de los fragmentos
a 8 pulgadas de diámetro.
2. Etapa secundaria: El tamaño del material se reduce a 3 pulgadas.
3. Etapa terciaria: El material mineralizado logra llegar finalmente a ½ pulgada
18
Ilustración 13 Etapas de chancado
19
ZONA EXPLOTADA
20
CONCLUSIÓN
A modo de conclusión, se puede decir que el método de explotación por cantera es uno de
los métodos más importantes a nivel mundial, ya que todo lo que se extrae tiene un uso
que puede ser ornamenta industrial, etc.
También se puede decir que la realización de este proyecto sirve tanto para el conocimiento
general como para poder crear una idea básica de lo que significa llevar a cabo este tipo
de proyectos.
Se ha podido observar a través del Software Autocad la forma de explotación del
yacimiento, además de las características propias del método.
En cuanto a la propuesta de valor que tiene llevar a cabo la explotación de este yacimiento
mediante el método utilizado y la forma aplicada, no se puede decir con certeza si es
conveniente ya que hay que realizar una serie de estudios a los que todavía no se tienen
las herramientas ni el alcance.
Para finalizar, decir que el proyecto y el curso dejaron una gran herramienta de estudio que
ayudara a la excelente formación minera en cuanto a conocimientos y manejo de
herramientas que se tendrán que saber aplicar en un futuro.
21
BIBLIOGRAFIA
1. Canteras. (s.f). En Wikipedia. Recuperado el 17 Junio 2017 de
https://es.wikipedia.org/wiki/Cantera
2. Rocas industriales. (s.f), En Wikipedia. Recuperado el 17 Junio 2017 de
https://es.wikipedia.org/wiki/Roca_industrial
3. Canteras y rocas ornamentales Rocas ornamentales. Recuperado de
https://es.scribd.com/doc/224196665/Canteras-y-Rocas-Ornamentales
4. Como se explota una cantera. (s.f). Recuperado de
http://granmineria.blogspot.cl/2013/07/que-es-cantera-canteras-es-el-termino.html
22
ANEXOS
Se incluyen las fuentes de cada ilustración presentada
Ilustración1
http://www.hanson.es/sites/default/files/styles/header_slider/public/assets/images/1020062
9-20_cantera_en_oviedo_14-10-2010.jpg?itok=H2tT0GcD
Ilustración 2
https://t2.kn3.net/taringa/2/6/3/6/8/6/puzolana/5A2.jpg
Ilustración 3
https://conexioncristalina.files.wordpress.com/2011/11/onix-en-bruto.jpg?w=640
Ilustración 4
https://www.trateco.net/fotos/grava_cara.jpg
Ilustración 5
http://www.araucosa.cl/servicios_EM.asp#
Ilustración 6
http://xfighters.redbull.com/es_DE/video/exclusiva-la-enorme-cantera-de-marmol-de-
dioniso
Ilustración 7
http://mw2.google.com/mw-panoramio/photos/medium/143959.jpg
23
CANTERA APARIO
