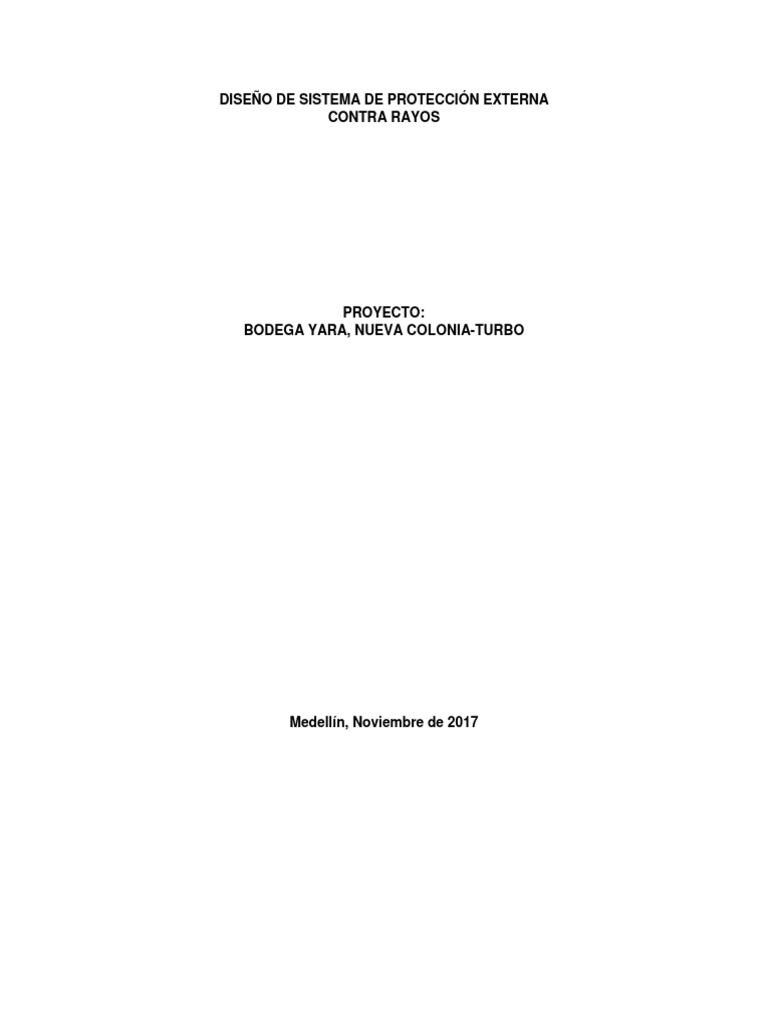

DISEÑO DE SISTEMA DE PROTECCIÓN EXTERNA

CONTRA RAYOS

PROYECTO:
BODEGA YARA, NUEVA COLONIA-TURBO

Medellín, Noviembre de 2017

Tabla de contenido

1. INTRODUCCIÓN ...................................................................................................................... 3
2. METODOLOGÍA PARA EL ANÁLISIS DE RIESGO ......................................................... 4
2.1 Especificaciones del Proyecto .................................................................................................. 4
2.2 Evaluación del Nivel del Riesgo (Según NTC 4552-2) .............................................................. 4
2.2.1 Definiciones ................................................................................................................... 4
3. CÁLCULO DE RIESGO .......................................................................................................... 6
3.1 CARACTERÍSTICAS DE LA ESTRUCTURA ................................................................. 7
4. EVALUACIÓN DEL NIVEL DEL RIESGO SEGÚN SOFWARE IEC .................................. 9
4.1 Características de la estructura (Tipo de estructura) .............................................................. 9
Tipo de cableado interno Ks3 ............................................................................................. 9
Influencias ambientales (Factor de situación de los elementos próximos Cd). . 10
Factor Ambiental .................................................................................................................. 10
Tipo de terreno ...................................................................................................................... 10
Pérdidas ...................................................................................................................................... 10
Tipo 1. Pérdidas de vidas humanas ................................................................................ 10
Tipo 2. Pérdidas de servicios esenciales....................................................................... 12
Tipo 3. Pérdidas de patrimonio cultural ......................................................................... 12
Tipo 4. Pérdidas económicas ............................................................................................ 12
5. PROCEDIMIENTOS DE IMPLEMENTACIÓN .................................................................. 18
6. PROCEDIMIENTO PARA LA REALIZACIÓN DEL SISTEMA DE PROTECCIÓN
EXTERNA........................................................................................................................................ 20
6.1 Sistema de captación ........................................................................................................ 21
6.3 Sistema de conductores bajantes .................................................................................... 24
6.4 Sistema de puesta a tierra................................................................................................ 26
 1. INTRODUCCIÓN

El rayo es un fenómeno meteorológico de origen natural, cuyos

parámetros son variables espacial y temporalmente. Colombia, comparado con países de
otras latitudes es anualmente impactado por un gran número de descargas eléctricas
atmosféricas (DEA), las cuales están entre las principales causas de disturbios en los
sistemas eléctricos. Sus efectos provocan aumentos en tensión y corriente que superan
los valores nominales normalmente aceptados, ocasionando una cantidad significativa de
interrupciones no programadas y quema de equipos en el sistema eléctrico. Estos
incrementos pueden ser transferidos a las instalaciones de uso final (Industrial, comercial,
residencial), debido a la conexión existente entre ellos; de allí la importancia de la
protección, tanto externa como interna, de las edificaciones, pues si bien los métodos
desarrollados a nivel mundial se pueden aplicar, algunos parámetros del rayo son
particulares para esta zona. En todos los casos la finalidad es evitar la aparición de efectos
secundarios o consecuencias producto de un eventual impacto de una descarga
atmosférica.

La metodología básica de protección no sólo debe proporcionar la capacidad de

captar y derivar la corriente del rayo a tierra, sino también de evitar cualquier
diferencia de potencial que pudiera producirse entre los distintos elementos
metálicos de la instalación en el momento de formarse la descarga y que pudiera
tener graves consecuencias tanto para las personas como para la instalación.

El diseño de un sistema integral de protección contra rayos (SIPRA), totalmente

efectivo no es técnica ni económicamente viable, pero aplicando una metodología de
diseño reconocida por las normas técnicas internacionales como la IEC 62305-3:
2006 o la norma nacional NTC 4552: 2008, se logra una protección que permite
reducir los riesgos asociados con la exposición directa e indirecta a los rayos.
 2. METODOLOGÍA PARA EL ANÁLISIS DE RIESGO

2.1 Especificaciones del Proyecto

- Nombre del proyecto: BODEGA YARA

- Ubicación: Nueva Colonia Turbo
- Tipo de proyecto: Residencial

2.2 Evaluación del Nivel del Riesgo (Según NTC 4552-2)

El cálculo del nivel de riesgo por rayos al que están expuestas las personas, estructuras y
equipos, se hace en conformidad con la Norma Técnica Colombiana NTC 4552-2: 2008, la
cual tiene en cuenta ciertas características de la edificación para dar a conocer de forma
cuantitativa el riesgo que corre en la misma, ante una descarga atmosférica y de esta
manera determinar la necesidad de implementar un sistema de protección, las ventajas
económicas de la instalación de una protección contra rayos y la selección de las medidas
adecuadas para la protección.

2.2.1 Definiciones

- Acometida de servicio: Derivación de la red local de un servicio domiciliario que

ingresa a la estructura a ser protegida.

- Área de colección: Es el área de la superficie de suelo que tiene la misma frecuencia

anual de impactos que la estructura.

- Componentes de riesgo (Rx): Riesgo parcial dependiendo de la fuente y el tipo de

daño.

- Medidas de protección: Medidas a ser adoptadas en el objeto a proteger con el fin de

reducir el riesgo debido a rayos.

- Nivel de protección contra rayos (NPR): Número relacionado con un conjunto de los
parámetros de la corriente del rayo, pertinentes a la probabilidad que asocia los valores
de diseño máximo y mínimo, son valores que no serán excedidos cuando naturalmente
ocurra una descarga.

- Riesgo (R): Medida de las pérdidas anuales probables (seres vivos y en bienes)
debidas a rayos, relativo al valor de (seres vivos y en bienes) de los objetos a proteger.

- Riesgo tolerable (Rt): Valor máximo del riesgo el cual puede ser tolerado por el objeto
a proteger.

El nivel del riesgo es un cálculo que se realiza teniendo en cuenta la probabilidad de que
una descarga atmosférica impacte la estructura y su acometida de servicio, considerando
los posibles daños y perjuicios que pueda causar esta situación. A partir de la evaluación
del nivel del riesgo se determinarán las medidas de protección apropiada que deben
adoptarse para reducir el riesgo a un límite tolerable o por debajo de él, en caso de ser
necesario.

Para esta evaluación tiene en cuenta los siguientes aspectos:

- Las características de la estructura (dimensiones, materiales y contenido)
- La acometida de servicio
- Condiciones meteorológicas de la zona.

De acuerdo con el mapa Isoceráunico de Colombia realizado por la universidad nacional,

el nivel Ceráumico (NC) para el municipio de Turbo y de sus alrededores es de 240 días
tormentosos/año.

Imagen 1. Mapa isoceránico de Colombia

La densidad de descargas a tierra (DDT) según la norma NTC 4552 para Turbo es:

𝐷𝐷𝑇 = 0,0017 ∗ 𝑁𝐶 1,56

𝐷𝐷𝑇 = 8,8 𝑟𝑎𝑦𝑜𝑠/𝐾𝑚2 − 𝑎ñ𝑜

3. CÁLCULO DE RIESGO

Lo dispuesto en la norma NTC 4552-1, con respecto a los niveles máximos de los
parámetros de la corriente de rayo del nivel I (NPR I) se reducen a 75% para el nivel II, ya
50% para los niveles III y IV. Los parámetros del tiempo no cambian. La corriente de rayo
dispuesta en la imagen____, establece los niveles de riesgo que son la base para el cálculo
del NPR, así:
- 10 kA para nivel NPR I
- 25 kA para nivel NPR II
- 40 kA para nivel NPR III-IV (para Colombia)

Imagen 2. Probabilidad de Corrientes de descarga por país

Con los datos obtenidos para la DDT y la corriente de rayo, se procede a calcular el nivel
de exposición al rayo con las tablas proporcionadas por la NTC 4552.
 Tabla 1. Tabla de densidad de descargas

Lo que equivale a un nivel de exposición al rayo ALTO.

3.1 CARACTERÍSTICAS DE LA ESTRUCTURA

Subindicador relacionado con el uso de la estructura

Tabla 2. Indicador según uso

Clasificación de Ejemplos de estructuras Indicador

estructuras
A Teatros, centros educativos, Iglesias 40
B Oficinas, hoteles, viviendas 30
C Industrias pequeñas, museos, bibliotecas 20
D Estructuras no habitadas 0

Subindicador relacionado con el tipo de estructura

Tabla 3. Indicador según tipo

Tipo de estructura Indicador

No metálica 40
Mixta 20
Metálica 0

Subindicador relacionado con el área y la altura de la estructura

Tabla 4. Indicador según área y altura

Altura y área de la estructura Indicador

𝟐
Área menor a 900𝒎
Altura menor a 25m 5
Altura mayor o igual a 25m 20
Área mayor o igual a 900𝒎𝟐
Altura menor a 25m 10
Altura mayor o igual a 25m 20

Teniendo en cuenta las tablas y la ecuación del índice de gravedad, se tiene lo siguiente:
 𝐼𝐺 = 𝐼𝑢𝑠𝑜 + 𝐼𝑇 + 𝐼𝐴𝐴
𝐼𝐺𝐺 = Índice de gravedad
𝐼𝑈𝑆𝑂 = Subindicador relacionado con el uso de la estructura
𝐼𝑇 = Subindicador relacionado con el tipo de estructura
𝐼𝐴𝐴 = Subindicador relacionado con el área y la altura de la estructura

Quedaría entonces:
𝐼𝐺 = 30 + 20 + 10
𝐼𝐺 = 60

Del índice de gravedad obtenido, se tendría un indicador en el rango de:

Tabla 6. Índice de gravedad según sumatoria de indices

Resultado de la suma de Indicador de Gravedad

indicadores de la estructura
0-35 Leve
36-50 Baja
51-65 Media
66-80 Alta
81-100 Severa

Con los valores obtenidos para el indicador de exposición al rayo y el indicador de

gravedad, tenemos en la matriz de riesgo que:
Tabla 7. Matriz de riesgos según resultados
Teniendo en cuenta lo anterior y lo establecido por la norma NTC 4552
Tabla 8. Instalaciones según nivel de riesgo

Por lo anterior se requiere sistema de protección interno, externo y puesta a tierra según
norma NTC-2050.

4. EVALUACIÓN DEL NIVEL DEL RIESGO SEGÚN SOFWARE IEC

Para la evaluación de nivel de riesgo y protección contra descargas eléctricas atmosféricas

de la unidad residencial PLAZUELAS DEL RODEO, se utilizó el software Riesgo, en el que
se evaluaron los siguientes ítems:

 Dimensiones de la estructura.
 Características de la estructura.
 Influencias ambientales.
 Pérdidas.
 Líneas de servicios.
 Medidas de protección existentes.

4.1 Características de la estructura (Tipo de estructura)

Metálica: la estructura proporciona un buen apantallamiento a los equipos en el interior.

Hormigón: la estructura proporciona un cierto apantallamiento a los equipos en el interior.

Madera: la estructura no proporciona ningún apantallamiento electromagnético.

- Cemento, ladrillo: la estructura no proporciona ningún apantallamiento electromagnético

Tipo de cableado interno Ks3

Este factor afecta la probabilidad de que el rayo pueda causar una descarga peligrosa o
sobretensión.

- No Apantallado: Cableado sin pantalla y sin precauciones especiales en su condición.

(Ks3=1,0).
- Apantallado: Cables con pantalla continua o cables en conductos metálicos conectados
a tierra a ambos lados. (Ks3=0,1).

Influencias ambientales (Factor de situación de los elementos próximos Cd).

Factor de altura basado en la topografía y en la altura relativa de las estructuras u objetos

próximos.

- Altura menor que las demás: Rodeado de estructuras más altas. (Cd=0,25)

- Altura similar: Rodeada de estructuras más bajas o de altura similar. (Cd=0,5).

- Estructura aislada: Sin otras estructuras alrededor en una distancia de tres veces la
altura de la estructura. (Cd=1).

- Sobre colina o promontorio: Estructura expuesta y aislada en lo alto de una colina.

(Cd=2).

Factor Ambiental

Separación entre los nodos de distribución de los servicios de suministro eléctrico o

comunicación.

- Edificios altos en ciudad: (Ce=0).

- Urbano: Típicamente 100 m al nodo de distribución más cercano. (Ce=0,1)

- Residencial: Típicamente 500 m al nodo de distribución más cercano (Ce=0,5)

- Rural: Típicamente 1000 m al nodo de distribución más cercano. (Ce=1).

Tipo de terreno

Resistividad estimada.

- Limo, arcilla, arena semidensa. Resistividad baja. (50-500 ohm/m).

- Roca blanda. Resistividad normal. (500-3000 ohm/m).

- Arena suelta, arena densa, grava, roca dura. Resistividad alta (> 3000 ohm/m.

Pérdidas
Tipo 1. Pérdidas de vidas humanas

Por incendios.
Pérdida de vidas humanas debido a incendios. Factor que considera la ocupación de las
estructuras y las pérdidas de vidas que pueden ocurrir.
- No ocupadas: Almacén, cantera, subestación eléctrica, huerto solar, estructura con
equipos autónomos. (Lf1=0,01).

- Ocupadas ocasionalmente: Estadio, Iglesia, local de ocio, I (Lf1=0,02).

- Ocupadas regularmente: Colegio, industria, comercio, I (Lf1=0,05).

- Siempre ocupadas: Hospital, hotel, prisión, edificio de viviendas, I (Lf1=0,1).

Por riesgo de pánico.

Factor de peligrosidad especial - h1a.

Según la dificultad de la evacuación de la estructura y el riesgo de pánico.

- No ocupada: (h1a=1).

- Riesgo de pánico bajo: Estructura limitada a dos plantas y menos de 100 personas:
oficina, bloque de viviendas (h1a=2).

- Riesgo de pánico medio o problemas de evacuación: Teatro, sala de conciertos, centro

comercial o deportivo con entre 100 y 1000 personas.

- Estructura difícil de evacuar o con personas sin movilidad: hospital, geriátrico,

guardería, prisión (h1a=5).

- Riesgo de pánico alto: Teatro, sala de conciertos o acontecimientos deportivos con más
de 1000 personas (h1a=10).

Consecuencias de los daños

Factor de peligrosidad especial - h1b

Factor que tiene en cuenta no solo las pérdidas de vidas en la estructura sino las que
pueden derivarse del daño en esta.

- Sin consecuencias: Sin riesgo para personas fuera de la estructura (h1b=1).

- Peligro para el entorno: Almacenamiento de explosivos, silos de cereales, control en

aeropuertos (h1b=20).

- Contaminación medioambiental: Nuclear, petroquímica, estructura con sustancias

toxicas o radioactivas (h1b=50).

Factor de pérdidas por sobretensiones - Lo1

Considera las pérdidas de vidas que podría causar el fallo de los equipos.

- No aplica: El fallo de los sistemas eléctricos no causa daños a las personas (Lo1=0).
- Equipos de seguridad: Edificios con sistemas de seguridad eléctricos (ascensores en
edificios altos, sensores que evitan riesgos en industrias (Lo1=0,0001).

Equipos vitales: Hospital, edificio con equipos fundamentales para la vida de las personas
(Lo1=0,001).

- Potencialmente explosivo: Edificios en los que un fallo eléctrico puede causar una
explosión. (Lo1=0,1).

Tipo 2. Pérdidas de servicios esenciales

Este factor se aplica a estructuras que ofrecen servicios públicos.

Pérdidas de servicios - L2

- No aplica: Los daños en la estructura no afectan a ningún servicio esencial (Lf2-Lo2=0).

- Perdida de servicios: Suministro eléctrico, telecomunicaciones, radio y TV, agua, gas,

ferrocarril, aeropuertos, hospitales. (Lf2-Lo2=0,1).

Tipo 3. Pérdidas de patrimonio cultural

Este factor se aplica a estructuras de significante valor cultural o patrimonial.

Pérdidas de patrimonio

- No aplica: Los daños en la estructura no suponen pérdida de patrimonio cultural (Lf3=0).

- Perdida de patrimonio cultural: Museos, edificios de interés histórico, bienes

patrimoniales (Lf3=0,1).

Tipo 4. Pérdidas económicas

Riesgos especiales

Factor de riesgos especiales - h4

Factor que tiene en cuenta no solo las pérdidas económicas en la estructura sino las que
pueden derivarse de los daños en esta.

- Sin consecuencias: No hay riesgos especiales (h4=1)

- Peligro para el entorno: Almacenamiento de explosivos, silos de cereales, control en

aeropuertos (h4=20).

- Contaminación medioambiental: Nuclear, petroquímica, estructura con sustancias

toxicas o radiactivas (h4=50).
Factor de pérdidas por incendio - Lf4

Según el valor de la estructura y su contenido.

- Valor común: Vivienda, comercio (Lf4=0,1).

- Valor alto: Hotel, colegio, oficina, iglesia, local de ocio (Lf4=0,2).

- Valor muy alto: Hospital, industria, museo, propiedad agrícola (Lf4=0,5).

Factor de pérdidas por sobretensiones - Lo4

Según el valor de los equipos eléctricos y electrónicos en la estructura.

- No aplica: Estructura sin equipos eléctricos y electrónicos (Lo4=0).

- Valor común: Vivienda, pequeño comercio (Lo4=0,0001).

- Valor alto: Museo, propiedad agrícola, colegio, iglesia, local de ocio (Lo4=0,001).

- Valor muy alto: Hospital, industria, oficina, hotel, centro de negocios (Lo4=0,01).

- Potencialmente explosivo: Edificio en los que un fallo eléctrico puede causar una
explosión (Lo4=0,1).

Factor de pérdidas potenciales por tensiones de paso/contacto - Lt4

Este factor está relacionado con las pérdidas debidas a tensiones de paso y contacto dentro
y fuera, hasta 3m, de la estructura.
- Sin riesgo de shock: Propiedades agrarias sin riesgo de shock para los animales (Lt4=0).

- Ganado en el interior: Propiedades agrarias con animales dentro de la estructura

(Lt4=0,01).

- Ganado en el exterior: Propiedades agrarias con animales fuera de la estructura

(Lt4=0,01).

Riesgo tolerable de pérdidas - Rt4

Pérdidas económicas aceptables por año. Depende de las exigencias del propietario del
edificio.

1 pérdida cada 10 años.

1 pérdida cada 100 años.
1 pérdida cada 1000 años.
1 pérdida cada 10000 años.
1 pérdida cada 100000 años.

Suministro eléctrico – PL
Situación del cable.
- Aéreo: Distribución eléctrica al edificio a través de un cable aéreo (PL=1).

- Enterrado: Distribución eléctrica a la estructura a través de un cable soterrado (PL=2).

- Ninguno: No hay ninguna línea de distribución eléctrica conectada a la estructura (PL=0).

Tipo de cable- PLDO y PLIO

Probabilidad de que un impacto, directo o indirecto, en una línea de suministro cause fallos
en los equipos eléctricos o electrónicos. Depende del tipo de cable utilizado.

- Apantallado: Cable totalmente apantallado o cable en conducto metálico unido a tierra en

ambos extremos (PLDO=0,4) (PLIO=0,02).

- No apantallado: Sin pantalla o con la pantalla no unida a tierra (PLDO=1) (PLIO=1)

Transformador MT/BT - CT

Verificar si hay algún transformador eléctrico en la estructura como es el caso del

transformador MT/BT, transformador de aislamiento o subestación.

- Transformador: (Ej. línea de MT). Se aplica corrección por sobretensiones (Ct=0,2).

- Sin transformador: (Ej. línea de BT). No se aplica corrección por sobretensiones (Ct=1).

Otros servicios aéreos

Tipo de cable - PLD1 y PLI1

Probabilidad de que un impacto, directo o indirecto, en una línea de suministro cause fallos
en los equipos eléctricos o electrónicos. Depende del tipo de cable utilizado.

- Apantallado: Cable totalmente apantallado o cable en conducto metálico unido a tierra

en ambos extremos (PLD1=0,4) (PLI1=0,02).

- No apantallado: Sin pantalla o con la pantalla no unida a tierra (PLD1=1) (PLI1=1).

Otros servicios enterrados.

Tipo de cable - PLD2 y PLI2

Probabilidad de que un impacto, directo o indirecto, en una línea de suministro cause fallos
en los equipos eléctricos o electrónicos. Depende del tipo de cable utilizado.

- Apantallado: Cable totalmente apantallado o cable en conducto metálico unido a tierra

en ambos extremos (PLD2=0,4) (PLI2=0,02).

- No apantallado: Sin pantalla o con la pantalla no unida a tierra (PLD2=1) (PLI2=1).

Medidas de protección existentes
Eficacia del SPCR en la estructura.

Clase de SPCR según la IEC.

Nivel I (E=0,02).
Nivel II (E=0,05).
Nivel III (E=0,2).
Nivel IV (E=0).
Sin protección (E=0).
Protección contra sobretensiones – SP

- Sin protección: No hay ninguna medida de protección contra sobretensiones instalada

(SP=0).

- Solo en entrada de servicios: Protección contra sobretensiones de unión equipotencial

según IEC62305=3 (SP=1).

- Coordinada según IEC62305-4: Sistema de protección contra sobretensiones completo

(SP=2).

Imagen 3. Modelamiento en AUTOCAD de la bodega YARA

Teniendo en cuenta la imagen datos obtenidos en el sitio (ubicación geográfica y

topográfica) se ingresaron los siguientes datos:
Datos para la evaluación del riego. DATOS INDEPENDIENTES
DIMENSIONES
Longitud (L) 47,25m
Anchura (W) 46,80m
Altura tejado (H) 10,70 m
CARACTERÍSTICAS DE LA ESTRUCTURA
Tipo de cubierta Hormigón
Tipo de estructura Ladrillo, cemento
Riesgo de incendio Alto
Tipo de cableado interno No apantallado
INFLUENCIAS AMBIENTALES
Situación Estructura aislada
Factor ambiental Rural
Días de tormenta 88
Tipo de terreno Limo, arcilla, arena semidensa
PERDIDAS
Tipo 1. pérdidas humanas
Por incendios Ocupadas regularmente
Por riesgo de pánico Menos de 100 personas
Consecuencia de los daños Sin consecuencias
Por sobretensiones No aplica
Tipo 2. Perdidas de servicios esenciales
Pérdida de servicio No aplica
Tipo 3. Pérdidas de patrimonio cultural
Pérdida de patrimonio No aplica
Tipo 4. Pérdidas económicas
Riesgos especiales Sin consecuencias
Por incendios Valor muy alto
Por sobretensiones Valor muy alto
Por tensión paso/contacto Sin riesgo de shock
Riesgo tolerable de pérdidas 1 en 10 años

LÍNEAS DE SERVICIO
Suministro eléctrico
Situación del cable Aéreo
DATOS INDEPENDIENTES
Tipo de cable No apantallado
Transformador MT/BT Transformador
Otros servicios aéreos
Número de servicios 1
Tipo de cable Apantallado
Otros servicios enterrados
Número de servicios 0
Tipo de cable No apantallado
MEDIDAS DE PROTECCIÓN EXISTENTES
Clase SPCR Sin protección
Protección sobretensiones Solo a entrada
 Imagen 4. Datos del proyecto

Imagen 5. Datos de entrada

Imagen 6. Niveles isoceráunicos establecidos en el Software

 Imagen 7. Resultados de simulación

5. PROCEDIMIENTOS DE IMPLEMENTACIÓN

Las siguientes, son las medidas de protección recomendadas para reducir el riesgo a un
nivel tolerable por pérdidas de vidas humanas y pérdidas económicas debido a descargas
atmosféricas, teniendo en cuenta que los niveles de riesgo tolerables de acuerdo a la Norma
NTC 4552-2 es la siguiente:
Tabla 9. Tipo de pérdida según nivel de riesgo

En la realización del análisis de Riesgo, se verifica que existe riesgo por pérdida de vidas o
lesiones permanentes, es decir riesgo de Tipo R1, está por encima del valor tolerable:
1,55x10-5. Este valor es mayor al límite de riesgo tolerable según la NTC 4552-2: 2008, por
consiguiente es necesario tomar medidas de protección para garantizar la seguridad de
personas y la estructura, tales como:
- Implementar un sistema de protección externa contra rayos (apantallamiento) con nivel
de protección IV, el cual es el objeto de este estudio.
- Instalar cableado y puesta a tierra según NTC 2050, IEEE std. 1100-1999
- Una de las siguientes prevenciones: Extintores manuales; instalación de alarma manual;
hidrantes, compartimentos de fuego; rutas de evacuación.
- En todos los accesos a la azotea del edificio y en todas las bajantes expuestas se deberá
tener, en forma visible el símbolo de riesgo eléctrico cumpliendo con el numeral 6.1.1 del
reglamento técnico de instalaciones eléctricas RETIE.
- Implementar un Sistema coordinado de DPS’s nivel I, II y III, acorde con la normatividad
nacional vigente para protección y reducción de fallas de sistemas internos, o en su defecto
la norma IEC 62305-4 o los documentos normativos IEEE C.62.41-1 e IEEE C.62.41-2 o la
normatividad UIT serie K.
- Equipotencialización de DPS’s acordes a los requerimientos a la NTC 4552-3.
Al Instalar el sistema de protección contra sobretensiones se debe considerar una debida
coordinación de acuerdo al nivel de riesgo; teniendo en cuenta tensión nominal, máxima
tensión de operación continua, nivel de protección en tensión y la corriente nominal de
descarga. La corriente nominal de descarga es el valor cresta de la corriente de impulso
para la que está diseñado el DPS sin que supere el nivel de protección en tensión, esta
corriente nominal deberá ser mayor a lo establecido en la Tabla N°1 de acuerdo a NTC
4552-1.

Para el caso en estudio la corriente nominal de descarga será mínimo de 5 kA, teniendo en
cuenta lo referido en el Artículo 20.14 literal f) del RETIE, donde los DPS deberán cumplir
como mínimo lo siguiente:

-La corriente nominal de descarga en ningún caso podrá ser menor a 5 kA por módulo
para los que se instalen al inicio de la red interna.

-La tensión nominal deberá ser acorde al tipo de red en que se instalará.

-La máxima tensión de operación continua, debe ser mayor o igual a 1.1 veces la tensión
máxima del sistema en régimen permanente.

-El nivel de protección e tensión debe ser menor que el nivel básico de aislamiento de los
elementos donde se conecte el dispositivo.

Tabla 9. Nivel de protección con respecto al impulso de tensión

El número de polos, fases e hilos especificados para el DPS, dependerá de la configuración

de la acometida y del régimen de conexión tierra-neutro, esto debe ser verificado en obra.
Los valores en la tabla son aplicables por cada conductor activo (Polo) en el punto de
conexión de la acometida.

6. PROCEDIMIENTO PARA LA REALIZACIÓN DEL SISTEMA DE

PROTECCIÓN EXTERNA

Para el procedimiento de diseño del sistema de protección externo, se tienen en cuenta

aspectos como:

- Distribución Geométrica de las edificaciones correspondientes al proyecto. Esta

información es obtenida a partir de planos y/o visitas en obra.
- Características de la zona exterior a la edificación, tales como:
- Tamaño y características de edificaciones cercanas y circundantes.
- Presencia de árboles tanto externos como internos a la instalación.
- Acometidas de servicio (alimentación eléctrica y telecomunicaciones).

La ubicación de los terminales de captación del sistema de protección se basan en los

métodos de la esfera rodante y ángulo de protección, que permiten identificar los espacios
protegidos de la estructura, mediante el posicionamiento de una esfera en los elementos
captadores para obtener la protección externa contra impactos directos de toda la estructura
y generando un área de protección de cada punta captadora a partir de la altura relativa
que tiene el elemento captador con la superficie a proteger. Todas metodologías se aplican
en conformidad con la norma NTC 4552-3: 2008

Imagen 8. Modelo de la esfera rodante

El SPE se compone por las siguientes 3 partes fundamentales:

 Sistema de Captación: Es el encargado de interceptar los rayos que vayan a

impactar directamente la estructura. Su ubicación y altura se determinaran
utilizando uno o más de los métodos citados en la NTC 4552 -3.
 Sistema de conductores bajantes: Son los encargados de conducir de manera
adecuada y segura la corriente de rayo al sistema de puesta a tierra.

 Sistema de puesta a tierra: Encargado de dispersar y disipar adecuadamente en

el terreno la corriente de rayo.

6.1 Sistema de captación

La metodología utilizada para la ubicación de las puntas de captación será el método

de la esfera rodante, tal como se describe en la norma NTC 4552 – 3. El método de la
esfera rodante consiste en dejar rodar una esfera imaginaria sobre el volumen de la
estructura a proteger, las zonas de la estructura que logre tocar la esfera son las que
estarán expuestas al impacto directo de una descarga atmosférica, el objetivo es que solo
las puntas de captación y el anillo equipotencializador sean tocados por la esfera.
El radio de la esfera rodante depende del nivel de protección adoptado según la
evaluación del nivel de riesgo y se estima aplicando la expresión propuesta en la tesis
doctoral Vargas, M “Nuevo Modelo Integral Del Canal De La Descarga Eléctrica
Atmosférica Y Su Enlace Con Estructuras En Tierra” cuya expresión es la siguiente:
𝑆𝑟 = 3,9 (𝑖𝑝 )0.78 (𝑚)

Donde 𝑆𝑟 se denomina distancia de impacto para terreno plano (sin estructura) 𝑖𝑝 es la

corriente pico mínima en la zona tropical citada en la tabla 8 para cada nivel de protección
en la NTC 4552 – 1.
Tabla 10. Radio de esfera rodante según nivel de riesgo

Para el caso en estudio la distancia de impacto para terreno plano o radio de la esfera
rodante (Sr) es de 55m, a partir de una corriente pico de impacto de 30kA, cualquier
corriente igual o superior, será interceptada por el SPE. Estos parámetros del rayo de
acuerdo a la Norma NTC 4552 – 1, tienen una probabilidad del 84% de ser superados.

Los resultados de la simulación se indican a continuación:

Imagen 9. Vista lateral de la simulación

Imagen 10. Vista frontal de la simulación

Imagen 11. Isométrico con pararrayos en posición

Imagen 12. Enmallado final

 Imagen 13. Vista del enmallado final

6.3 Sistema de conductores bajantes

Un sistema de protección externa contra rayos, debe contar con un sistema de
conductores bajantes ubicados de tal manera que cumplan algunos requisitos como;
que existan varios caminos paralelos para tratar de reducir la probabilidad de daño
debido a corrientes de rayo fluyendo por el sistema externo de protección, además de
tratar de reducir la longitud de los caminos de los bajantes.

Para cada sistema de protección externo el número de bajantes no debe ser inferior a
2 y debe ser distribuido por el perímetro de la estructura a proteger, sujeto a
restricciones prácticas y arquitectónicas. La geometría de la edificación, afectan las
distancias de los anillos conductores y los bajantes, sin embargo, es conveniente tener
en cuenta la distancia de separación para bajantes según el nivel de protección
expresado en la NTC 4552-3.
El sistema de conductores bajantes se debe implementar de forma que permita la
reducción de la probabilidad de daño debido a corrientes de rayo fluyendo por el SPE.
Las bajantes se deben instalar de manera tal que a partir del punto de impacto de
rayo hasta tierra se cumplas los siguientes parámetros:
- La longitud de cada bajante sea mínima.
- La equipotencialización a partes conductoras de la estructura se debe hacer de
acuerdo a los requisitos del numeral 6.2 de la NTC 4552-3: 2008.
- Cada una de las bajantes debe terminar en uno o varios electrodos de puesta a
tierra.
- Las bajantes deben estar separadas un mínimo de 10m y siempre buscando que se
localicen en las partes externas de la edificación, dependiendo del nivel de riesgo.
- Las bajantes deberán ser en cable de aluminio Nº 1/0 AWG con 1.7mm de
diámetro por hilo, ubicadas como se indican en el plano anexo, e interconectadas
al sistema de captación mediante conectores bimetálicos.
- Las uniones de prueba deben ser de fácil conexión y desconexión para propósitos
de medición, por lo que se excluye el uso de conectores bimetálicos de
compresión.
- Existencia de varios caminos para la corriente de rayo.
Según la tabla 9 de la NTC4552-1 se tiene que:
Tabla 11. Cantidad de bajantes con respecto a la altura NTC4552-1

Altura de la Número mínimo Calibres mínimo del conductor

estructura de bajantes Cobre Aluminio
Menor de 25 m 2 2 AWG 1/0 AWG
Mayor de 25 m 4 1/0 AWG 2/0 AWG

Por condiciones de salinidad del terreno, se dispone de un conductor 1/0 Cu desnudo,

ubicado de la siguiente manera:

Imagen 14. Ilustración de bajante#1 a instalar

 Imagen 15. Ilustración de bajante#2 a instalar

6.4 Sistema de puesta a tierra
