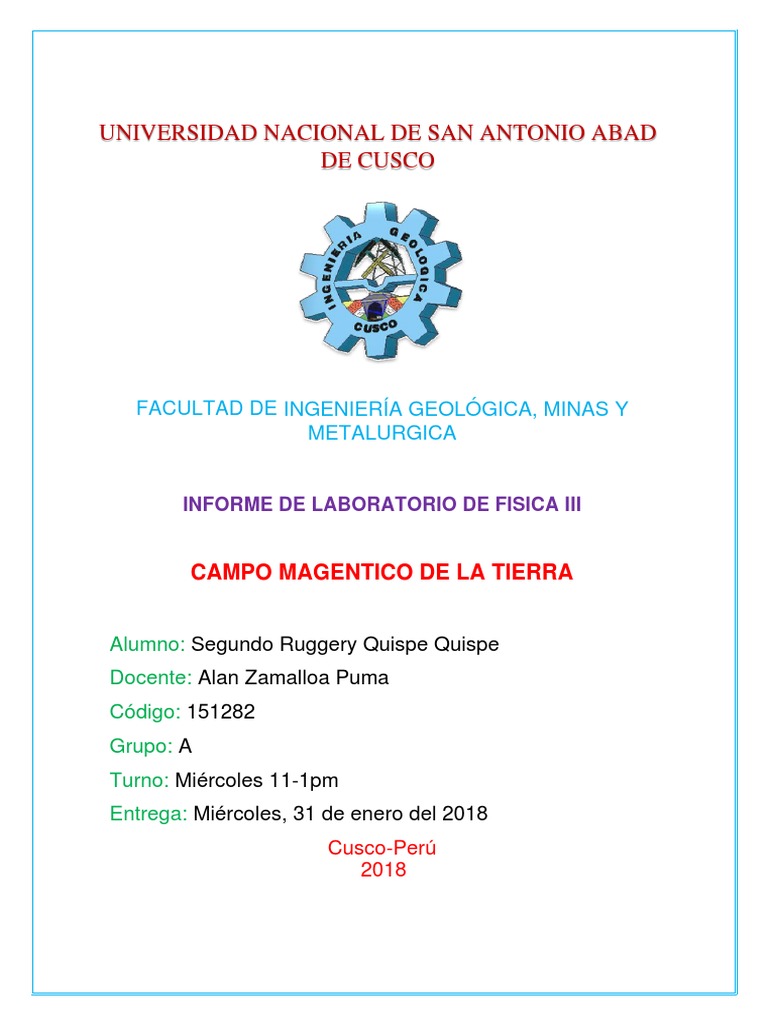

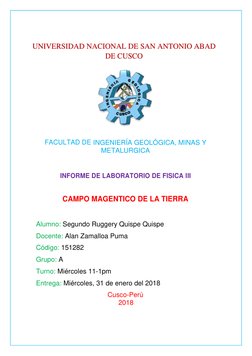

UNIVERSIDAD NACIONAL DE SAN ANTONIO ABAD

DE CUSCO

FACULTAD DE INGENIERÍA GEOLÓGICA, MINAS Y

METALURGICA

INFORME DE LABORATORIO DE FISICA III

CAMPO MAGENTICO DE LA TIERRA

Alumno: Segundo Ruggery Quispe Quispe

Docente: Alan Zamalloa Puma
Código: 151282
Grupo: A
Turno: Miércoles 11-1pm
Entrega: Miércoles, 31 de enero del 2018
Cusco-Perú
2018

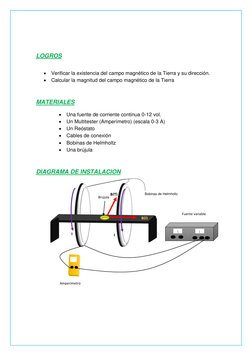

LOGROS

 Verificar la existencia del campo magnético de la Tierra y su dirección.

 Calcular la magnitud del campo magnético de la Tierra

MATERIALES

 Una fuente de corriente continua 0-12 vol.

 Un Multitester (Amperímetro) (escala 0-3 A)
 Un Reóstato
 Cables de conexión
 Bobinas de Helmholtz
 Una brújula

DIAGRAMA DE INSTALACION

B(T) Bobinas de Helmholtz

Brújula

Fuente variable
B(I)

I I

Amperímetro

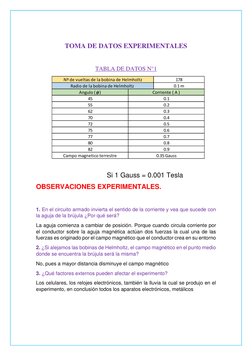

 TOMA DE DATOS EXPERIMENTALES

TABLA DE DATOS N°1

Nº de vueltas de la bobina de Helmholtz 178
Radio de la bobina de Helmholtz 0.1 m
Angulo ( ) Corriente ( A )
45 0.1
55 0.2
62 0.3
70 0.4
72 0.5
75 0.6
77 0.7
80 0.8
82 0.9
Campo magnetico terrestre 0.35 Gauss

Si 1 Gauss = 0.001 Tesla

OBSERVACIONES EXPERIMENTALES.

1. En el circuito armado invierta el sentido de la corriente y vea que sucede con

la aguja de la brújula ¿Por qué será?
La aguja comienza a cambiar de posición. Porque cuando circula corriente por
el conductor sobre la aguja magnética actúan dos fuerzas la cual una de las
fuerzas es originado por el campo magnético que el conductor crea en su entorno
2. ¿Si alejamos las bobinas de Helmholtz, el campo magnético en el punto medio
donde se encuentra la brújula será la misma?
No, pues a mayor distancia disminuye el campo magnético
3. ¿Qué factores externos pueden afectar el experimento?
Los celulares, los relojes electrónicos, también la lluvia la cual se produjo en el
experimento, en conclusión todos los aparatos electrónicos, metálicos

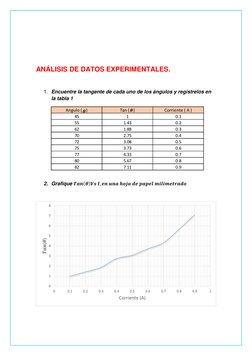

ANÁLISIS DE DATOS EXPERIMENTALES.

1. Encuentre la tangente de cada uno de los ángulos y regístrelos en

la tabla 1

Angulo ( ) Tan ( ) Corriente ( A )

45 1 0.1
55 1.43 0.2
62 1.88 0.3
70 2.75 0.4
72 3.08 0.5
75 3.73 0.6
77 4.33 0.7
80 5.67 0.8
82 7.11 0.9

2. Grafique 𝑻𝒂𝒏( )𝑽𝒔 𝑰, 𝒆𝒏 𝒖𝒏𝒂 𝒉𝒐𝒋𝒂 𝒅𝒆 𝒑𝒂𝒑𝒆𝒍 𝒎𝒊𝒍𝒊𝒎𝒆𝒕𝒓𝒂𝒅𝒐

5
𝑻𝒂𝒏(𝜽)

0
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1
Corriente (A)

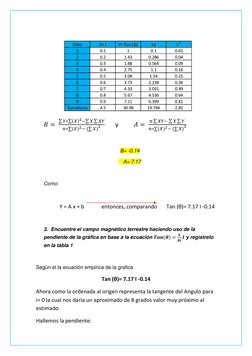

 Dato X= I Y= Tan ( θ) xy
1 0.1 1 0.1 0.01
2 0.2 1.43 0.286 0.04
3 0.3 1.88 0.564 0.09
4 0.4 2.75 1.1 0.16
5 0.5 3.08 1.54 0.25
6 0.6 3.73 2.238 0.36
7 0.7 4.33 3.031 0.49
8 0.8 5.67 4.536 0.64
9 0.9 7.11 6.399 0.81
Sumatoria 4.5 30.98 19.794 2.85

∑ 𝑌∗∑(𝑋)2 −∑ 𝑋 ∑ 𝑋𝑌 𝑛 ∑ 𝑋𝑌− ∑ 𝑋 ∑ 𝑌
𝐵= 2 y 𝐴= 2
𝑛∗∑(𝑋)2 − (∑ 𝑋) 𝑛∗∑(𝑋)2 − (∑ 𝑋)

B= -0.14

A= 7.17

Como:

Y=Ax+b entonces, comparando Tan (θ)= 7.17 I -0.14

3. Encuentre el campo magnético terrestre haciendo uso de la

𝒌
pendiente de la gráfica en base a la ecuación 𝑻𝒂𝒏( ) = 𝑩𝒕 𝑰 y regístrelo
en la tabla 1

Según el la ecuación empírica de la grafica

Tan (θ)= 7.17 I -0.14

Ahora como la ordenada al origen representa la tangente del Angulo para

i= 0 la cual nos daría un aproximado de 8 grados valor muy próximo al
estimado

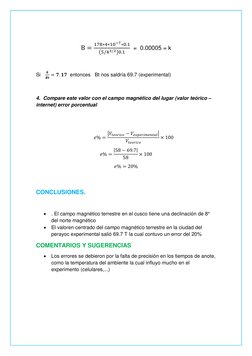

Hallemos la pendiente:
 178∗4∗10−7 ∗0.1
B= = 0.00005 = k
(5/4 3/2 )0.1

𝒌
Si = 𝟕. 𝟏𝟕 entonces Bt nos saldría 69.7 (experimental)
𝑩𝒕

4. Compare este valor con el campo magnético del lugar (valor teórico –
internet) error porcentual

|𝑉𝑡𝑒𝑜𝑟𝑖𝑐𝑜 − 𝑉𝑒𝑥𝑝𝑒𝑟𝑖𝑚𝑒𝑛𝑡𝑎𝑙 |
𝑒% = × 100
𝑉𝑡𝑒𝑜𝑟𝑖𝑐𝑜
|58 − 69.7|
𝑒% = × 100
58
𝑒% = 20%

CONCLUSIONES.

 . El campo magnético terrestre en el cusco tiene una declinación de 8°

del norte magnético
 El valoren centrado del campo magnético terrestre en la ciudad del
perayoc experimental salió 69.7 T la cual contuvo un error del 20%

COMENTARIOS Y SUGERENCIAS
 Los errores se debieron por la falta de precisión en los tiempos de anote,
como la temperatura del ambiente la cual influyo mucho en el
experimento (celulares,...)
