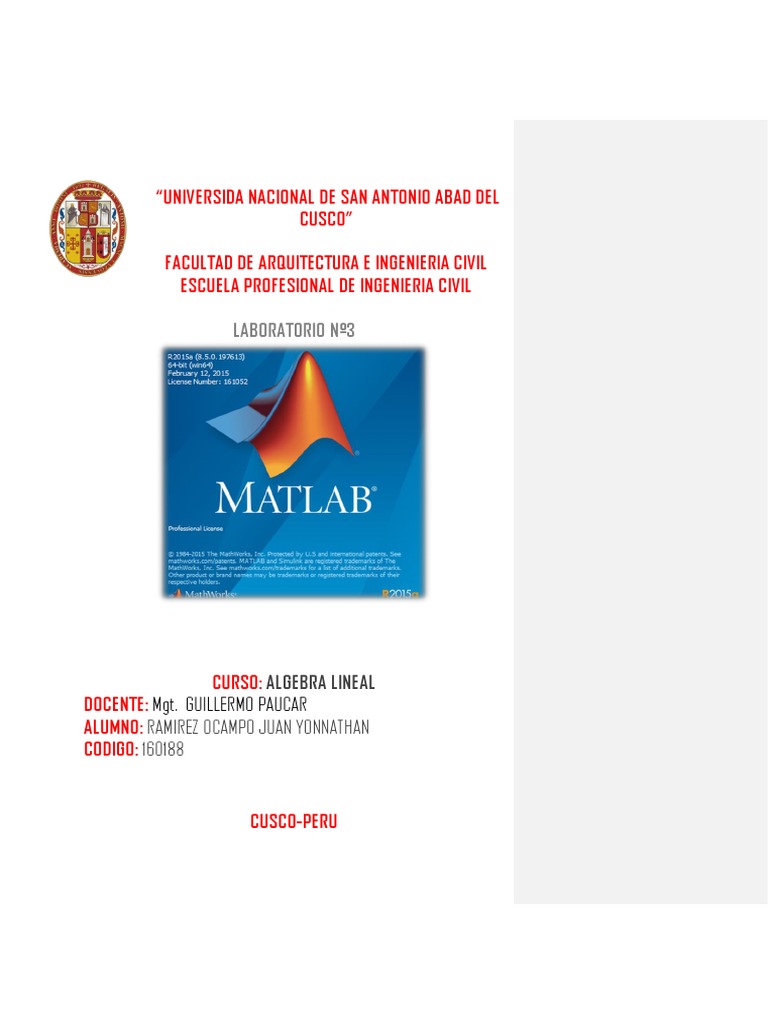

“UNIVERSIDA NACIONAL DE SAN ANTONIO ABAD DEL

CUSCO”

FACULTAD DE ARQUITECTURA E INGENIERIA CIVIL

ESCUELA PROFESIONAL DE INGENIERIA CIVIL

LABORATORIO Nº3

CURSO: ALGEBRA LINEAL

DOCENTE: Mgt. GUILLERMO PAUCAR
ALUMNO: RAMIREZ OCAMPO JUAN YONNATHAN
CODIGO: 160188

CUSCO-PERU
 SOLUCIONNARIO DE LABORATORIO Nº 3
INTRODUCCION A LAS TRANSFORMACIONES LINEALES CON
MATLAB
1) Dibuje las siguientes figuras, respetando el orden en el que están dados
los vértices:
a) El triángulo de vértices (-1,3), (0,0), (3,2)

b) El paralelogramo de vértices (1,-2), (2,1), (6,1), (5,-2)

c) El polígono de vértices (-3,0), (-1,2), (2,2), (4,2), (0,-5)

d) Modifique el orden dado a los vértices en el ítem c) y observe la figura

que obtiene. Extraiga una conclusión.

Se llega a la conclusión de que si invertimos el orden de los componentes

de la figura la imagen experimentara una rotación de 180°.
2) Dada una figura en el plano se desea ver que efectos produce sobre ella
una determinada transformación lineal:
a) La transformación lineal 𝑓: 𝑅2 → 𝑅2 𝑡𝑎𝑙 𝑞𝑢𝑒 𝑓(𝑥, 𝑦) = (3𝑥, 𝑦) produce
una expansión a lo largo del eje x.
La matriz asociada a esta transformación lineal respecto a la base canónica
del plano es:
3 0
𝐴=[ ]
0 1
Ahora bien, se desea aplicar esta transformación lineal para el triángulo de
vértices P= (0,0), Q= (2,5), R= (6,3).

b) A continuación se pide transformar el triángulo dado en el anterior

ejercicio con la siguiente transformación lineal
1 0
𝐵=[ ]
1 2
La transformación lineal es un transformador de figuras geométricas.
3) Construya un archivo-M para que dibuje el cuadrilátero de vértices
(0,1), (2,4), (4,4), (6,1) en ese orden y luego aplique a este las siguientes
transformaciones lineales, de modo que todos los gráficos se vean en una
misma figura, recuerde que para diferenciarlos puedes usar distintos tipos
de líneas y/o colores.
a) Expansión por un factor 5 a lo largo del eje y.
 1 0
Su transformación lineal es 𝐴 = [ ]
0 5
b) Contracción por un factor ½ en ambas direcciones.
1/2 0
Su transformación lineal es 𝐵 = [ ]
0 1/2
c) Reflexión con respecto al eje x.
1 0
Su transformación lineal es 𝐶 = [ ]
0 −1
Para realiza el archivo-M se pone el comando “edit” en MATLAB, luego se
prosigue a programar en una ventana, para posteriormente guardarlo
como un SRIPT, al archivo-M lo invocaremos con “p1”.

A continuación, se presenta el archivo-M que realizamos para graficar

todas las transformaciones de este cuadrilátero, para que podamos aplicar
una transformación lineal a cualquier figura geométrica plana sería
recomendable aplicar los bucles conocidos como for y while.

A continuación, se presenta el contenido del archivo-M empleado para

graficar todas las modificaciones que sufrió nuestro cuadrilátero gracias a
la transformación lineal empleada.
 Commented [U1]:

4) Modifique el archivo anterior para que dibuje la figura de vértices (2,-2),

(2,7), (4,5), (2,3) en ese orden y luego aplique a esta las siguientes
transformaciones lineales procediendo del mismo modo que en el
ejercicio anterior.
a) Expansión por un factor 4 en ambas direcciones.
4 0
Su transformador lineal es 𝐴 = [ ]
0 4
b) Reflexión respecto del eje y.
−1 0
Su transformador lineal es 𝐵 = [ ]
0 1
c) Rotación en el sentido positivo con centro en el origen y un Angulo de
60°.
𝜋 𝜋
cos( ) −sin( )
6 6
Su transformador lineal es 𝐶 = [ 𝜋 𝜋 ]
sin( ) cos( )
6 6

Se utilizó el siguiente contenido de archivo-M para graficar todas sus

transformaciones de la figura plana.

A este archivo-M lo invocamos con “p2”, y de manera automática MATLAB

graficara todas las coordenadas nuevas originadas por la aplicación de
cada transformador lineal.
Se puede notar los cambios de posición del cuerpo plano, como si se
estaría acercando.
5) Dibuje una figura cualquiera y aplique l o las transformaciones lineales
que más le agraden a fin de experimentar.
6) Dibuje un cuadrado con los vértices de su elección. Aplique a este
cuadrado la transformación lineal y luego dibuje las gráficas obtenidas.
El cuadrado estará formado por los pares ordenados (1,4), (1,8), (5,4),
(5,8)
a) 𝑓: 𝑅2 → 𝑅2 𝑡𝑎𝑙 𝑞𝑢𝑒 𝑓(𝑥, 𝑦) = (𝑥 + 𝑦, 𝑥 − 𝑦)
1 1
Su transformador lineal será 𝐴 = [ ]
1 −1
b) 𝑓: 𝑅2 → 𝑅2 𝑡𝑎𝑙 𝑞𝑢𝑒 𝑓(𝑥, 𝑦) = (2𝑥 − 3𝑦, 5𝑦)
2 0
Su transformador lineal será 𝐵 = [ ]
−3 5
 MODIFICACION DE FIGURAS Y CUERPOS EN EL ESPACIO POR MEDIO DE
TRANSFORMACIONES LINEALES
8) Dado el triángulo de vértices (2,3,-1), (5,0,-2), (4,-2,0), aplique las
siguientes transformaciones lineales de modo que todas puedan verse en
una misma figura diferenciándose entre si por distintos colores o tipos de
líneas.
a) Simetría respecto del plano XY definida por
𝑓: 𝑅3 → 𝑅3 /𝑓(𝑥, 𝑦, 𝑧) = (𝑥, 𝑦, −𝑧)
1 0 0
Su transformador lineal es 𝐴 = [0 1 0]
0 0 −1
b) Simetría respecto del origen de coordenadas definida por
𝑓: 𝑅3 → 𝑅3 /𝑓(𝑥, 𝑦, 𝑧) = (−𝑥, −𝑦, −𝑧)
−1 0 0
Su transformador lineal es 𝐵 = [ 0 −1 0]
0 0 −1
c) Simetría con respecto al eje z definida por
𝑓: 𝑅3 → 𝑅3 /𝑓(𝑥, 𝑦, 𝑧) = (−𝑥, −𝑦, 𝑧)
−1 0 0
Su transformador lineal es 𝐶 = [ 0 −1 0]
0 0 −1

A continuación, se presenta todos los comando ingresados para obtener la

gráfica de los 4 triángulos en el espacio.
9) Dada la figura de vértices (2,0,0), (0,-3,4), (-6,5,3) en ese orden. Halle su
imagen respecto a la transformación lineal f y en la figura resultante aplique
la transformación lineal g.
Siendo 𝑓: 𝑅3 → 𝑅3 /𝑓(𝑥, 𝑦, 𝑧) = (2𝑥, 2𝑦, 2𝑧) 𝑦
𝑔: 𝑅3 → 𝑅3 /𝑓(𝑥, 𝑦, 𝑧) = (𝑥 + 𝑦, 𝑦, 𝑥 + 𝑦 + 𝑧)

2 0 0
El primer transformador es 𝐴 = [0 2 0]
0 0 2
1 0 1
El segundo transformador es 𝐵 = [1 1 1]
0 0 1

Para esto se utilizaron los siguientes comandos

 LABORATORIO EN EL AULA
1) Proyección de un triángulo en el plano XYZ sobre el plano XY.
Dado los vértices del plano en XYZ A= (3,1,0), B= (0,-2,1), C= (2,1,3). Si la
1 0 0
matriz proyección es: (0 1 0).
0 0 1
2) Uniendo los siguientes puntos: A=(-6,7); B=(-6,2); C=(-7,1); D=(0,8);
E=(7,1); F=(6,2); G=(6,-7); H=(-3,-7); I=(-3,-2); J=(0,-2); K=(0,-7); L=(-6,-7);
dibujar una casa y aplicar matrices de transformación lineal : matriz de
rotación de 45°, matriz de simetría respecto a OX, matriz de simetría
respecto a OY, matriz de simetría respecto a 0, y deformar la figura
