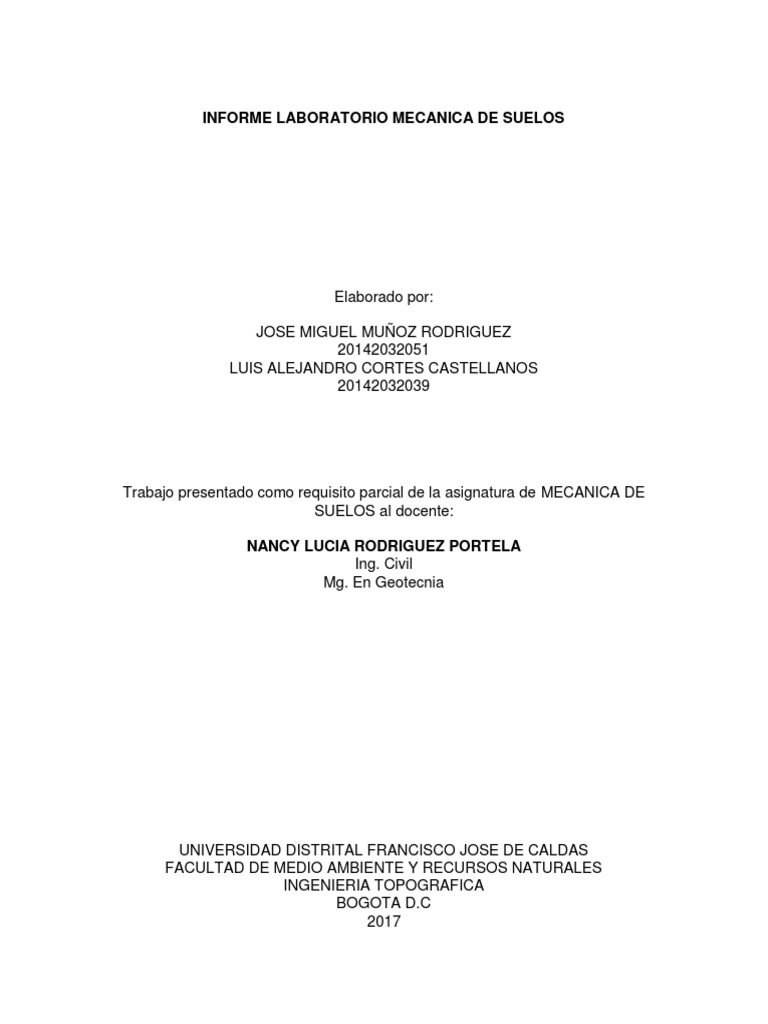

INFORME LABORATORIO MECANICA DE SUELOS

Elaborado por:

JOSE MIGUEL MUÑOZ RODRIGUEZ

20142032051
LUIS ALEJANDRO CORTES CASTELLANOS
20142032039

Trabajo presentado como requisito parcial de la asignatura de MECANICA DE

SUELOS al docente:

NANCY LUCIA RODRIGUEZ PORTELA

Ing. Civil
Mg. En Geotecnia

UNIVERSIDAD DISTRITAL FRANCISCO JOSE DE CALDAS

FACULTAD DE MEDIO AMBIENTE Y RECURSOS NATURALES
INGENIERIA TOPOGRAFICA
BOGOTA D.C
2017
 INTRODUCCION

El suelo es el material de construcción más abundante dentro de las prácticas de la

ingeniería Civil, y constituye el soporte de las estructuras como edificaciones, vías,
puentes, canales, torres, entre otros, además se utiliza como el material de
terraplenes viales, muros de tierra reforzada con geotextil, diques, rellenos de
adecuación de terrenos en relieves pendientes para áreas urbanas. Los suelos
conforman los taludes de corte y de terraplenes viales y son estructuras que
cumplen funciones diversas en los proyectos: son los elementos a estabilizar
cuando se trata de taludes, y a la vez brindan estabilidad a los demás elementos
que hacen parte de un tratamiento de pendientes, como los canales, las bermas,
las estructuras y la vegetación que protege el suelo.

El suelo y el agua determina la estructura, clasificación y resistencia del suelo con

el conocimiento del volumen, peso y humedad de la muestra; por lo tanto, en este
informe de laboratorio se realiza un análisis de granulometría por medio de un
ensayo con un tamiz, anexando a lo anterior, se da a entender el concepto los límites
de Attemberg, en lo cual se va a conocer el limite plástico y liquido con distintas
gráficas y tablas que facilitan el análisis del suelo en cuestión.
 OBJETIVOS

GENERAL:

• Realizar distintos métodos empleados en los laboratorios de suelos, con

el propósito de determinar las distintas características de la muestra de
suelo puesta en estudio.

ESPECIFICOS:

• Determinar el peso unitario de la muestra.

• Obtener curva granulométrica mediante el laboratorio de granulometría.
• Realizar los ensayos correspondientes a límites de ATTERBERG.
• Observar y analizar el ensayo conociendo las propiedades mecánicas del
suelo.
 APLICACIONES DE LOS ENSAYOS

ANALISIS GRANULOMETRICO

Su finalidad es obtener la distribución por tamaño de las partículas presentes en

una muestra de suelo. Así es posible también su clasificación mediante sistemas
como AASHTO o USCS. El ensayo es importante, ya que gran parte de los criterios
de aceptación de suelos para ser utilizados en bases o subbases de carreteras,
presas de tierra o diques, drenajes, etc., depende de este análisis. Para obtener la
distribución de tamaños, se emplean tamices normalizados y numerados,
dispuestos en orden decreciente. (VALPARAISO, 2017)

LIMITES DE ATTERBERG

Los límites de consistencia de Atterberg suministran los elementos para una

rigurosa clasificación de las arcillas y para valorar muchas de sus propiedades.
Pueden emplearse con utilidad para emprender un estudio riguroso, bien de los
materiales destinados a la industria cerámica y de los ladrillos, o bien para proyectar
las plantas de producción, integrando o sustituyendo algunos criterios todavía en
uso.

Las investigaciones desarrolladas por A. Casagrande sobre la idea base de

Atterberg han conducido a demostrar la exactitud y a poner en claro la importancia
de los límites para establecer las propiedades de todos los materiales finos, y de las
arcillas en particular. Ninguna otra prueba de laboratorio hoy en uso permite
establecer de manera tan sencilla, rápida y, sobre todo, unívoca, la propiedad
fundamental de una arcilla. (Sembenelfi, 2017)

LIMITE PLASTICO

Es el contenido de humedad, expresado en porciento del peso del suelo seco,

existente en un suelo en el límite entre el estado plástico y el estado semi-sólido del
mismo. Este límite se define arbitrariamente como el más bajo contenido de
humedad con el cual el suelo, al ser moldeado en barritas cilíndricas de menor
diámetro cada vez, comienza a agrietarse cuando las barritas alcanzan a tener
3mm. de diámetro. (Borfitz, 2008)

LIMITE LIQUIDO

Es el contenido de humedad por debajo del cual el suelo se comporta como un

material plástico. A este nivel de contenido de humedad el suelo está en el vértice
de cambiar su comportamiento al de un fluido viscoso. (www.lms.uni.edu.pe, 2017)

INDICE DE PLASTICIDAD
El índice de plasticidad (IP) es el rango de humedades en el que el suelo tiene un
comportamiento plástico. (www.wikivia.org, 2017)

PROCEDIMIENTO

ENSAYO DE PESO UNITARIO:

Elementos utilizados:

• Calibrador pie de rey.

• Balanza.

Ilustración 1. Balanza

Ilustración 2. Calibrador pie de rey

Ilustración 3. Muestra de arcilla

Metodología:

Se procede a la toma de medidas con el calibrador pie de rey, se toman tres

diámetros: en la parte inferior, media y superior, ya que la muestra no es
completamente uniforme. Posteriormente se toman tres alturas a un ángulo
aproximado de 120º de la anterior. Estos datos tomados de la muestra se promedian
para finalizar el ensayo tomando el peso de la muestra.

ENSAYO GRANULOMETRÍA:

Elementos utilizados:

• Tamices: 3/4, 1/2, 3/8, #4, #10, #40, #200.

• Balanza.

Ilustración 4. Tamiz

Metodología:

Se toma la medida de peso de la muestra, una vez pesado, y con los tamices en
orden descendiente, se ubica la totalidad del material en el primer tamiz, (Ilustración
5) se tapa y se cierne, de tal forma que el material pueda pasar de un tamiz a otro.
Una vez realizado este procedimiento, posterior a esto se pesa la fracción que
quede en cada uno de ellos. El proceso de cernir, se realiza cada vez que se quite
el tamiz superior. (Ilustración 6)

La sumatoria de cada una de las muestras retenidas en los tamices deberá dar el
total tomado al inicio del ensayo, sin embargo, la diferencia que exista se tomará
como pasante del tamiz 200.
 Ilustración 5. Revisión del material pasante

Ilustración 6. Proceso de cernimiento

ENSAYO LIMITE LIQUIDO:

Elementos utilizados:

• Copa de CASAGRANDE
• Taras, espátula, acanalador
• Balanza
• Horno regulado a 110°C
• Recipientes para mezclado
• Agua

Ilustración 7. Copa de CASAGRANDE Ilustración 8. Taras, espátula y acanalador

Metodología:

El procedimiento consiste en humedecer la muestra en estudio de tal forma que

quede una mezcla homogénea para colocarla en la copa de Casagrande,
(ilustración 9) (esta copa debe estar previamente calibrada) posteriormente se
divide la muestra con el acanalador de ½ “, para contar los golpes que son
necesarios para unir nuevamente la mezcla. (Ilustración 10)

Esto se realiza con tres muestras de diferente humedad tal forma que se pueda
obtener un punto menor y mayor a los 25 golpes en caso de que no se logre obtener
los 25 golpes exactamente ya que este es el número exacto de golpes para
determinar el limite líquido.

Esta muestra se pesa y se lleva al horno a una temperatura de 110ºC por un tiempo
de 15 a 18 horas, con esto se lleva a la balanza y se obtiene el peso seco de la
misma.

Ilustración 9. Introducción de la mezcla en la copa de

CASAGRANDE Ilustración 10. Elaboración de la ranura con el acanalador

Ilustración 11. Golpes con la copa de CASAGRANDE

ENSAYO LIMITE PLASTICO

Elementos utilizados:

• Placa de vidrio esmerilado.

• Espátula.
• Balanza.
• Horno regulado a 110°C.
• Recipientes para mezclado.
• Agua.

Ilustración 12. Vidrio esmerilado

Metodología:

Dicho ensayo se inicia de la misma forma que el anterior, se humedece la muestra

de tal forma en que se obtiene una mezcla homogénea, conseguida dicha
consistencia, se realizaran rollos de la muestra, hasta llegar a un diámetro
aproximado de 3mm sin que la muestra se fracture, si llegase a pasar, se deberá
aplicar más agua, de tal forma en que la muestra pueda llegar a dicha medida sin
sufrir fractura.

Este ensayo se realiza con más de dos muestras de ser posible, las partes
resultantes de los rollos se contendrán en un recipiente previamente pesado y
posteriormente con la muestra en él, se lleva al horno a una temperatura de 110°C
por un tiempo de 15 a 18 horas, con esto se lleva a la balanza y se obtiene el peso
seco de la misma.
 Ilustración 13. Elaboración de rollitos

RESULTADOS

ENSAYO PESO UNITARIO:

Para poder realizar acabo los cálculos correspondientes a peso unitario se deben
tener en cuenta las siguientes ecuaciones:

𝑊
𝛾=
𝑉𝑜𝑙𝑢𝑚𝑒𝑛

DATOS PESO ESPECIFICO MUESTRA REGULAR

DIAMETROS ALTURAS PESO
D1 (cm) 3.6 H1 (cm) 7.2
D2 (cm) 3.7 H2 (cm) 7.22
W (gm) 113.96
D3 (cm) 3.7 H3 (cm) 7.25
D(PROME) 3.666666667 H(PROME) 7.223333333
Tabla 1.Diámetro, altura y peso de la muestra

RESULTADOS
AREA (cm2) 10.55924197 VOL (cm3) 76.27292453
PESO UNITARIO (ɣ) (W/VOL) 1.494108174
Tabla 2. Peso unitario de la muestra
ENSAYO GRANULOMETRIA

GRANULOMETRIA
W TOTAL (gm) 1420.7
#TAMIZ PESO RETENIDO (gm) % PASA
3/4 0.0 100.00%
1/2 148.8 89.53%
3/8 370.0 63.48%
#4 394.7 35.70%
#10 66.0 31.06%
#40 333.2 7.60%
#200 105.0 0.21%
PASA 200 3.0 0.00%
Tabla 3. Peso retenido en el tamiz y % pasante

Curva granulométrica

CURVA GRANULOMETRICA
100.00%
90.00%
PORCENTAJE QUE PASA (%)

80.00%
70.00%
60.00%
50.00%
40.00%
30.00%
20.00%
10.00%
0.00%
10.00 1.00 0.10 0.01
Diametro (mm)

Grafico 1. Curva granulométrica

ENSAYO LIMITE LIQUIDO

Para poder llevar acabo la tabla 4 es necesario tener en cuenta que el porcentaje
de humedad se calculó por medio de las siguientes ecuaciones.

𝑊𝑤 = 𝑊𝑡𝑜𝑡𝑎𝑙𝑟𝑒𝑎𝑙 − 𝑊𝑠𝑒𝑐𝑜
Ecuación 1. Peso del agua

𝑊𝑎𝑔𝑢𝑎
𝜔= ∗ 100
𝑊𝑠𝑒𝑐𝑜
Ecuación 2. Porcentaje de humedad

LIMITE LIQUIDO
# GOLPES NOMBRE DE RECIPIENTE W RECIPIENTE W (HUMEDO) W(SECO) W REAL (SECO) W AGUAPORCENTAJE DE HUMEDAD
gr gr gr gm gr %
18 M39 20.78 39.29 32.49 11.71 6.8 58.07%
24 A29 4.89 21.72 15.68 10.79 6.04 55.98%
30 A38 4.77 25.65 18.51 13.74 7.14 51.97%
Tabla 4. Datos de la muestra para calcular el límite liquido

LIMITE LIQUIDO
35

30 51.97%, 30

25 55.33%, 25
Numero de golpes

55.98%, 24

20
58.07%, 18
15 LIMITE LIQUIDO
Lineal (LIMITE LIQUIDO)
10

5 y = -190.3x + 129.56
R² = 0.9582
0
51.00% 52.00% 53.00% 54.00% 55.00% 56.00% 57.00% 58.00% 59.00%
Humedad W (%)

Grafico 2. Limite liquido

Al revisar y analizar la gráfica se realiza una interpolación para poder calcular el
limite líquido, para esto es necesario conocer el porcentaje de humedad a los 25
golpes, cuyo resultado es de 55.33%. Por lo tanto:

LIMITE LIQUIDO = 55.33%

ENSAYO LIMITE PLASTICO

LIMITE PLASTICO
NOMBRE DE RECIPIENTE W RECIPIENTE W (HUMEDO) W(SECO) W REAL (HUMEDO) W REAL (SECO) W AGUA PORCENTAJE DE HUMEDAD
gr gr gr gr gr gr %
A2 4.74 7.92 7.32 3.18 2.58 0.6 23.26%
A21 4.74 8.02 7.39 3.28 2.65 0.63 23.77%
Tabla 5. Datos de la muestra para calcular el límite plástico

LIMITE PLASTICO
RESULTADO
23.51%

LIMITE PLASTICO = 23.51 % .

Con relación al límite plástico y limite liquido se conoce el índice de plasticidad, la

cual es la diferencia de los dos limites dando como resultado lo siguiente:

55.33% - 23.51% = 31.82%

INDICE DE PLASTICIDAD = 31.82%
Para un mayor análisis de la muestra se calculan los siguientes parámetros a
partir del recipiente k7.

DATO VALOR UNIDAD

W 113.96 gr
V 76.27292453 gr
ɣ 1.494108174 gr/cm3
W 11.87 gr
Wrecipiente 4.59 gr
Wmaterial +recipiente 16.46 gr
Wmaterial seco + recipiente 13.58 gr
Recipiente K7 #
Ws 8.99 gr
Ww 2.88 gr
ɣw 1 gr/cm3
V= W/ɣ 7.944538559 cm3
Vw= Ww/ɣw 2.88 cm3
Vs=V-Vw 5.064538559 cm3
S 100 %
Vv=Vw/S 2.88 cm3
ω = Ww/Ws 32.03559511 %
ɣs = Ws/Vs 1.77508768 gr/cm3
ɣd = Ws/V 1.131594986 gr/cm3
ɣ'=ɣ-ɣw 0.494108174 gr/cm3
Gs = ɣ/ɣw 1.77508768
Gm=ɣ/ɣw 1.494108174
n = Vv/V 36.2513188 %
e = Vv/Vs 0.568659902
 RECOMENDACIONES

• Se debe tener muy en cuenta la correcta consignación de los datos

obtenidos en el laboratorio, esto con el fin de reducir los posibles errores.
• En el momento de tomar los pesos, se debe tener en cuenta el peso de
los recipientes, con el objetivo de prevenir incoherencias en los datos, se
debe pesar el recipiente previamente vacío y posterior mente con el
contenido, sin ser pasado al horno y después de ser sacado.
• Evitar la posible pérdida de material en el ensayo de granulometría, y
además de ello tener en cuenta que las fracciones de materia que queden
atascadas en el tamiz, se deben tomar como material retenido.
 CONCLUSIONES

Al analizar los distintos métodos empleados para encontrar las características del
suelo se da entender que para conocer la granulometría de la muestra es necesario
el uso de los tamices adecuados para poder clasificarlo en suelo granular o suelo
fino de acuerdo a la USCS. Conociendo el volumen de la muestra y su respectivo
𝑔𝑟
peso se da a conocer el peso unitario dando como resultado 1.49 𝑐𝑚3.

Los límites de ATTERBERG son útiles para conocer la plasticidad de la muestra, en

la cual es de vital importancia conocer estos datos ya que es fundamental para el
descubrimiento de la elasticidad del objeto de estudio. En este caso se cuenta con
un límite de líquido de 55.33%, un límite plástico de 23.51%, dando como resultado
un índice de plasticidad de 31.82%.
 BIBLIOGRAFÍA

Borfitz, I. A. (2008). TRABAJO PRÁCTICO DE LABORATORIO N° 3a.

Resistencia, Chaco, Argentina: U.N.N.E. - Facultad de Ingeniería.
icc.ucv.cl/geotecnia. (19 de Mayo de 2017). icc.ucv.cl. Obtenido de icc.ucv.cl:
http://icc.ucv.cl/geotecnia/03_docencia/02_laboratorio/manual_laboratorio/gr
anulometria.pdf
Sembenelfi, P. (19 de Mayo de 2017). http://materconstrucc.revistas.csic.es.
Obtenido de http://materconstrucc.revistas.csic.es:
http://materconstrucc.revistas.csic.es/index.php/materconstrucc
VALPARAISO, U. C. (19 de Mayo de 2017). icc.ucv.cl. Obtenido de icc.ucv.cl:
http://icc.ucv.cl/geotecnia/03_docencia/02_laboratorio/manual_laboratorio/gr
anulometria.pdf
www.lms.uni.edu.pe. (19 de Mayo de 2017). www.lms.uni.edu.pe. Lima, Perú:
UNIVERSIDAD NACIONAL DE INGENIERIA. Obtenido de
www.lms.uni.edu.pe:
http://www.lms.uni.edu.pe/EXPOSICIONES/Limite%20liquido%20%20y%20
plastico_ppt.pdf
www.wikivia.org. (19 de Mayo de 2017). www.wikivia.org. Obtenido de
www.wikivia.org:
http://www.wikivia.org/wikivia/index.php/Indice_de_plasticidad
