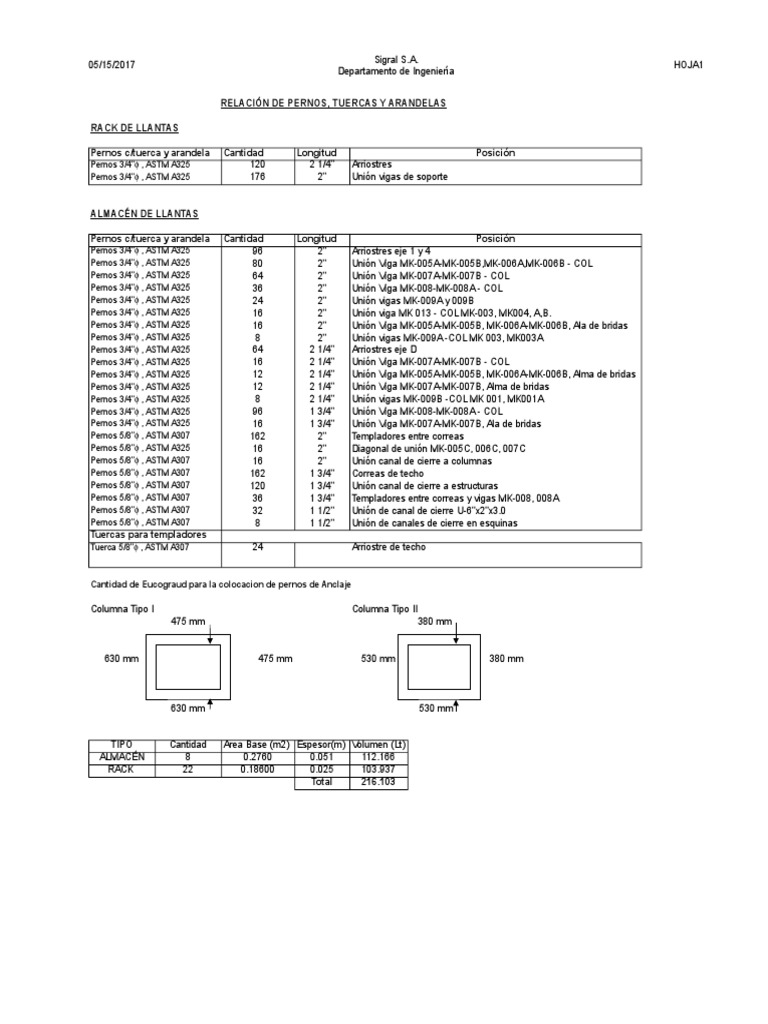

    Sigral S.A.

    05/15/2017 HOJA1
    Departamento de Ingeniera

    RELACIN DE PERNOS, TUERCAS Y ARANDELAS

    RACK DE LLANTAS

    Pernos c/tuerca y arandela Cantidad Longitud Posicin


    Pernos 3/4" , ASTM A325 120 2 1/4" Arriostres
    Pernos 3/4" , ASTM A325 176 2" Unin vigas de soporte

    ALMACN DE LLANTAS

    Pernos c/tuerca y arandela Cantidad Longitud Posicin


    Pernos 3/4" , ASTM A325 96 2" Arriostres eje 1 y 4
    Pernos 3/4" , ASTM A325 80 2" Unin Viga MK-005A-MK-005B,MK-006A,MK-006B - COL
    Pernos 3/4" , ASTM A325 64 2" Unin Viga MK-007A-MK-007B - COL
    Pernos 3/4" , ASTM A325 36 2" Unin Viga MK-008-MK-008A - COL
    Pernos 3/4" , ASTM A325 24 2" Unin vigas MK-009A y 009B
    Pernos 3/4" , ASTM A325 16 2" Unin viga MK 013 - COL MK-003, MK004, A,B.
    Pernos 3/4" , ASTM A325 16 2" Unin Viga MK-005A-MK-005B, MK-006A-MK-006B, Ala de bridas
    Pernos 3/4" , ASTM A325 8 2" Unin vigas MK-009A -COL MK 003, MK003A
    Pernos 3/4" , ASTM A325 64 2 1/4" Arriostres eje D
    Pernos 3/4" , ASTM A325 16 2 1/4" Unin Viga MK-007A-MK-007B - COL
    Pernos 3/4" , ASTM A325 12 2 1/4" Unin Viga MK-005A-MK-005B, MK-006A-MK-006B, Alma de bridas
    Pernos 3/4" , ASTM A325 12 2 1/4" Unin Viga MK-007A-MK-007B, Alma de bridas
    Pernos 3/4" , ASTM A325 8 2 1/4" Unin vigas MK-009B -COL MK 001, MK001A
    Pernos 3/4" , ASTM A325 96 1 3/4" Unin Viga MK-008-MK-008A - COL
    Pernos 3/4" , ASTM A325 16 1 3/4" Unin Viga MK-007A-MK-007B, Ala de bridas
    Pernos 5/8" , ASTM A307 162 2" Templadores entre correas
    Pernos 5/8" , ASTM A325 16 2" Diagonal de unin MK-005C, 006C, 007C
    Pernos 5/8" , ASTM A307 16 2" Unin canal de cierre a columnas
    Pernos 5/8" , ASTM A307 162 1 3/4" Correas de techo
    Pernos 5/8" , ASTM A307 120 1 3/4" Unin canal de cierre a estructuras
    Pernos 5/8" , ASTM A307 36 1 3/4" Templadores entre correas y vigas MK-008, 008A
    Pernos 5/8" , ASTM A307 32 1 1/2" Unin de canal de cierre U-6"x2"x3.0
    Pernos 5/8" , ASTM A307 8 1 1/2" Unin de canales de cierre en esquinas
    Tuercas para templadores
    Tuerca 5/8" , ASTM A307 24 Arriostre de techo

    Cantidad de Eucograud para la colocacion de pernos de Anclaje

    Columna Tipo I Columna Tipo II


    475 mm 380 mm

    630 mm 475 mm 530 mm 380 mm

    630 mm 530 mm

    TIPO Cantidad Area Base (m2) Espesor(m) Volumen (Lt)


    ALMACN 8 0.2760 0.051 112.166
    RACK 22 0.18600 0.025 103.937
    Total 216.103
