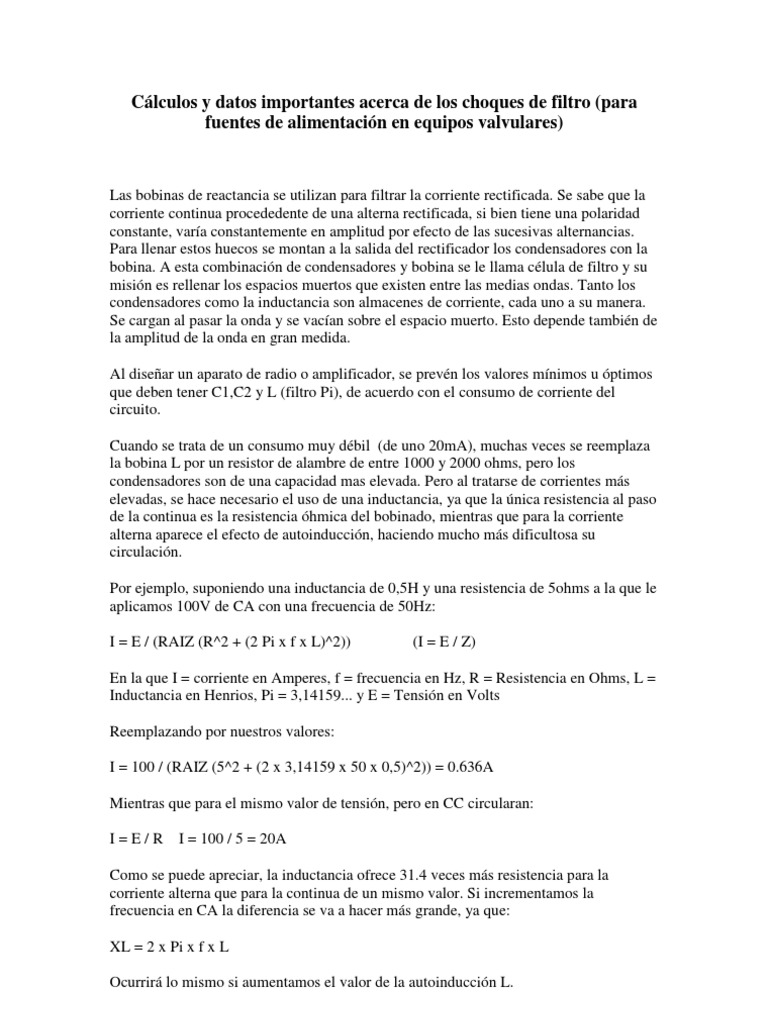

Cálculos y datos importantes acerca de los choques de filtro (para

fuentes de alimentación en equipos valvulares)

Las bobinas de reactancia se utilizan para filtrar la corriente rectificada. Se sabe que la
corriente continua procededente de una alterna rectificada, si bien tiene una polaridad
constante, varía constantemente en amplitud por efecto de las sucesivas alternancias.
Para llenar estos huecos se montan a la salida del rectificador los condensadores con la
bobina. A esta combinación de condensadores y bobina se le llama célula de filtro y su
misión es rellenar los espacios muertos que existen entre las medias ondas. Tanto los
condensadores como la inductancia son almacenes de corriente, cada uno a su manera.
Se cargan al pasar la onda y se vacían sobre el espacio muerto. Esto depende también de
la amplitud de la onda en gran medida.

Al diseñar un aparato de radio o amplificador, se prevén los valores mínimos u óptimos

que deben tener C1,C2 y L (filtro Pi), de acuerdo con el consumo de corriente del
circuito.

Cuando se trata de un consumo muy débil (de uno 20mA), muchas veces se reemplaza
la bobina L por un resistor de alambre de entre 1000 y 2000 ohms, pero los
condensadores son de una capacidad mas elevada. Pero al tratarse de corrientes más
elevadas, se hace necesario el uso de una inductancia, ya que la única resistencia al paso
de la continua es la resistencia óhmica del bobinado, mientras que para la corriente
alterna aparece el efecto de autoinducción, haciendo mucho más dificultosa su
circulación.

Por ejemplo, suponiendo una inductancia de 0,5H y una resistencia de 5ohms a la que le
aplicamos 100V de CA con una frecuencia de 50Hz:

I = E / (RAIZ (R^2 + (2 Pi x f x L)^2)) (I = E / Z)

En la que I = corriente en Amperes, f = frecuencia en Hz, R = Resistencia en Ohms, L =

Inductancia en Henrios, Pi = 3,14159... y E = Tensión en Volts

Reemplazando por nuestros valores:

I = 100 / (RAIZ (5^2 + (2 x 3,14159 x 50 x 0,5)^2)) = 0.636A

Mientras que para el mismo valor de tensión, pero en CC circularan:

I=E/R I = 100 / 5 = 20A

Como se puede apreciar, la inductancia ofrece 31.4 veces más resistencia para la
corriente alterna que para la continua de un mismo valor. Si incrementamos la
frecuencia en CA la diferencia se va a hacer más grande, ya que:

XL = 2 x Pi x f x L

Ocurrirá lo mismo si aumentamos el valor de la autoinducción L.

Calculo de la bobina:

En una bobina de reactancia encontramos siempre una bobina con un determinado

número de espiras, con sus aislantes y un núcleo de hierro. El cálculo de estas bobinas
seria sencillo, pero cuando se trata de reactancias de filtro se complica la cuestión por
que resulta que por la misma circula a la vez corriente alterna y continua. Si por efecto
de la corriente continua el núcleo se satura, el efecto de autoinducción para la corriente
alterna sería nulo, entonces habríamos fabricado una mera resistencia de alambre de
cobre.

Se conoce que cuando el flujo magnético alcanza alrededor de 12000 Gauss/cm2 (en la
chapa del núcleo), empieza a llegar a la saturación. Entonces, vista la bobina desde el
punto de vista de la CC, no podemos llegar mas alla de 4000 o 5000 Gauss/cm2,
dejando el resto para la corriente alterna o pulsante. La corriente que circula por la
bobina (Continua) es conocida, puesto que es la del circuito a alimentar.

Generalmente en la demanda de una reactancia, se indica el valor en Henrios, la

corriente en mA o A y la resistencia ohmica del bobinado. Para empezar es necesario en
principio elegir un nucleó magnético que pueda convenir con una determinada
inductancia; si luego con los cálculos resulta demasiado grande o pequeño, se puede
corregir en el sentido que más convenga. En estas bobinas los cálculos son siempre en
forma aproximada, es decir, no hay datos exactos; en definitiva cuando esta armada la
bobina hay que comprobar con mediciones la exactitud que se consiguió y muchas
veces hacer uso de un entrehierro para corregir el valor obtenido.

Para establecer una cierta relación entre la sección de núcleo conveniente en cm2, la I
de CC y la inductancia L, se ha establecido de acuerdo con prácticas, una tabla que
abarca los valores más comunes de las bobinas:

Lx
Núcleo cm2 L x I^2 Núcleo cm2
I^2
3 0.01 9 0.125
3.5 0.015 10 0.15
4 0.02 11 0.175
4.5 0.025 12 0.2
5 0.03 13 0.225
6 0.04 14 0.25
7 0.05 15 0.275
8 0.1 16 0.3

Vamos a desarrollar un cálculo para una bobina que nos presente una L=5Hy, Una
corriente de 80mA y una caída de tensión que no supere los 10V:

Como L=5, I=0.08 , según la tabla tenemos:

L x I^2 = 5 x 0.08^2 = 5 x 0.0064 = 0.032

En la columna cm2 encontramos para 0.032, 5cm2 aproximadamente. Para obtener la
laminación para este núcleo (la más aproximada, en el caso de que no exista la hallada)
ir a TABLAS DE LAMINACION DE NUCLEOS Y CARRETELES.

Se recomienda que las chapas E se apilen todas en el mismo sentido, y las I se usen para
cerrar el núcleo, de esta manera es posible modificar el entrehierro.

Para el cálculo del número de espiras se parte de la formula:

L = phi x N / 10^8 x I

Que nos da el valor de una inductancia L si conocemos el valor de phi (flujo

magnético), el numero de espiras N y la corriente circulante I. Podemos suponer que
exigiremos para la corriente alterna una inducción de 5000 Gauss/cm2 y el resto lo
dejaremos para las líneas de fuerza que genere la circulación de la componente
continua. De esta manera, si contamos con 5cm2 de núcleo en nuestro caso y 5000
Gauss/cm2 tendremos un phi total de 5 x 5000 = 25000 Gauss.

Ahora para la formula ya tenemos L = 5, phi = 25000, I = 0.08, o sea:

5 = 25000 x N / 10^8 x 0.08 , por lo que:

N = 5 x 10^8 x 0.08 / 25000 = 1600

Es decir, 1600 espiras

Ahora se procede a construir la bobina sobre el carretel y núcleo más conveniente

(obtenido de tabla), pero nos falta conocer la sección del alambre a utilizar. Para esta
última parte podemos utilizar la formula:

S = 0.0002 x N x I x m / E

Que nos da la sección S en mm2, en función del numero de vueltas N, la corriente I en

Amperes, de la longitud de la espira media m (sacar por aproximación en base al
carretel usado) y de la caída de tensión E en volts. La constante 0.0002 es para tener en
cuenta la resistencia del alambre una vez alcanzada la temperatura de trabajo.

Suponiendo un carretel de unos 16 x 34 mm lo que da un perímetro de 100mm. Se

puede suponer una espira media de 130mm, entonces:

S = 0.0002 x 1600 x 0.08 x 13 / 10 = 0.032 mm2 de sección. Para saber el diámetro, ver
Tabla de alambres esmaltados
 TABLAS DE LAMINACIONES DE NUCLEOS Y CARRETELES

Laminación de núcleos tipo acorazado EI (medidas en cm)

Peso
Numero A B C D E
(kg)
14 0.3 0.35 0.2 0.7 0.15 0.0016
18 0.49 0.45 0.25 1.08 0.27 0.0047
25 1.25 0.8 0.65 2.1 0.8 0.091
30 3.3 2.7 1.65 9.7 1.75 2.45
37 0.95 0.77 0.47 1.9 0.47 0.043
60 4 2 2 6 2 2.65
62 1.6 0.8 0.8 2.4 0.8 0.192
63 0.63 0.63 0.3 1.34 0.3 0.012
75 1.9 0.95 0.95 2.55 0.95 0.348
77 2.2 1.2 1.1 3.4 1.2 0.5
100 3.3 2.7 1.65 4.8 1.75 1.65
102 10.2 5.05 3.05 15.15 5.05 44
111 2.54 1.27 1.27 3.81 1.27 0.738
112 2.86 1.43 1.43 4.29 1.43 1.124
125 3.2 1.6 1.6 4.6 1.6 1.613
150 4.5 2.85 2.25 11.7 2.25 5.3
155 3.8 1.9 1.9 5.7 1.9 2.36
156 4.2 2.1 2.1 6.3 2.1 3.1
200 3.3 2.7 1.65 6.3 1.75 1.35
500 6.4 3.2 3.2 9.6 3.2 10.3
600 5 2.5 2.5 7.5 2.5 5.875
700 6.4 3.2 3.2 19.2 3.2 14.1
800 8.2 4.1 4.1 12.5 4.1 23
 850 8.2 4.1 4.1 25 4.1 34.5

Carreteles plásticos

Dimensiones Sección del núcleo Potencia

Tipo
cm x cm cm2 W
75 1.9*2 3.8 10.02
77 2.2*2.2 4.84 16.26
75 1.9*2.6 4.94 16.94
77 2.2*2.6 5.72 27.72
77 2.2*3 6.6 30.25
111 2.54*2.6 6.604 30.28
112 2.86*2.9 8.3 47.77
111 2.24*3.6 9.14 58.06
112 2.86*3.3 9.44 61.35
125 3.3*3.2 10.56 77.44
30 3.3*3.3 10.89 82.35
112 2.86*4 11.44 90.88
125 3.2*3.9 12.46 108.16
112 2.36*4.6 13.16 120.26
125 3.2*4.4 14.08 137.67
60 4*4 16 177.7
155 3.8*4.3 16.34 185.41
125 3.2*5.4 17.28 207.36
125 3.2*5.9 18.88 247.53
60 4*5 20 277.7
155 4.2*5 21 306.25
100 4.5*5 22.5 361
155 3.8*6 22.8 434.02
600 5*5 25 551.5

Alambres esmaltados de cobre

Calibres
 Resistencia
Diámetro mm Sección mm2 Metros x kg
Ohms/m
0.05 0.00198 8.91 61349
0.06 0.00283 6.19 41493
0.07 0.00385 4.55 30120
0.08 0.00503 3.48 22883
0.09 0.00636 2.75 18018
0.1 0.00785 2.23 14306
0.11 0.0095 1.87 11834
0.12 0.0113 1.55 10000
0.13 0.0133 1.26 8474
0.14 0.0154 1.137 7299
0.15 0.0177 0.99 6369
0.16 0.0201 0.87 5586
0.18 0.0255 0.688 4405
0.2 0.0314 0.557 3584
0.22 0.038 0.46 2958
0.25 0.0491 0.356 2288
0.3 0.0769 0.248 1461
0.35 0.0962 0.182 1188
0.4 0.1257 0.139 893
0.45 0.159 0.11 706
0.5 0.1963 0.0891 572
0.55 0.2376 0.0737 472
0.6 0.2827 0.0619 397
0.65 0.3318 0.0527 338
0.7 0.3848 0.0455 291
0.75 0.4418 0.0396 254
0.8 0.5027 0.0348 223
0.85 0.5674 0.0308 198
0.9 0.6362 0.0275 176
0.95 0.7086 0.0247 158
1 0.7854 0.0223 143
1.05 0.8659 0.0202 129
1.1 0.9503 0.0184 118
1.15 1.0387 0.0168 108
1.2 1.131 0.01547 99
1.25 1.2272 0.01426 91
1.3 1.3273 0.01318 84
1.35 1.4314 0.01223 78
1.4 1.5394 0.01137 73
1.45 1.6513 0.01045 68
1.5 1.7671 0.0099 63
1.55 1.8869 0.0093 59
1.6 2.0106 0.0087 56
1.65 2.1382 0.00818 52
1.7 2.2698 0.00771 49
1.75 2.4053 0.00725 46
1.8 2.5447 0.00687 44
1.85 2.688 0.00652 41
1.9 2.8353 0.00617 39
1.95 2.9865 0.00586 37
2 3.1416 0.00557 35
2.1 3.4636 - 32
2.2 3.8013 - 29
2.3 4.1548 - 27
2.4 4.5239 - 24
2.5 4.9087 - 23
2.6 5.3093 - 21
2.7 5.7256 - 19
2.8 6.158 - 18
2.9 6.6052 - 17
3 7.0686 - 16
3.2 8.0452 - 14
3.5 9.6211 - 11.68
3.8 11.3412 - 10
4 12.5664 - 9
4.5 15.9043 - 7
5 19.635 - 6.7
6 28.2744 - 3.97
7 38.4848 - 2.92
8 50.2656 - 2.24
9 63.6174 - 1.77
10 78.54 - 1.43
