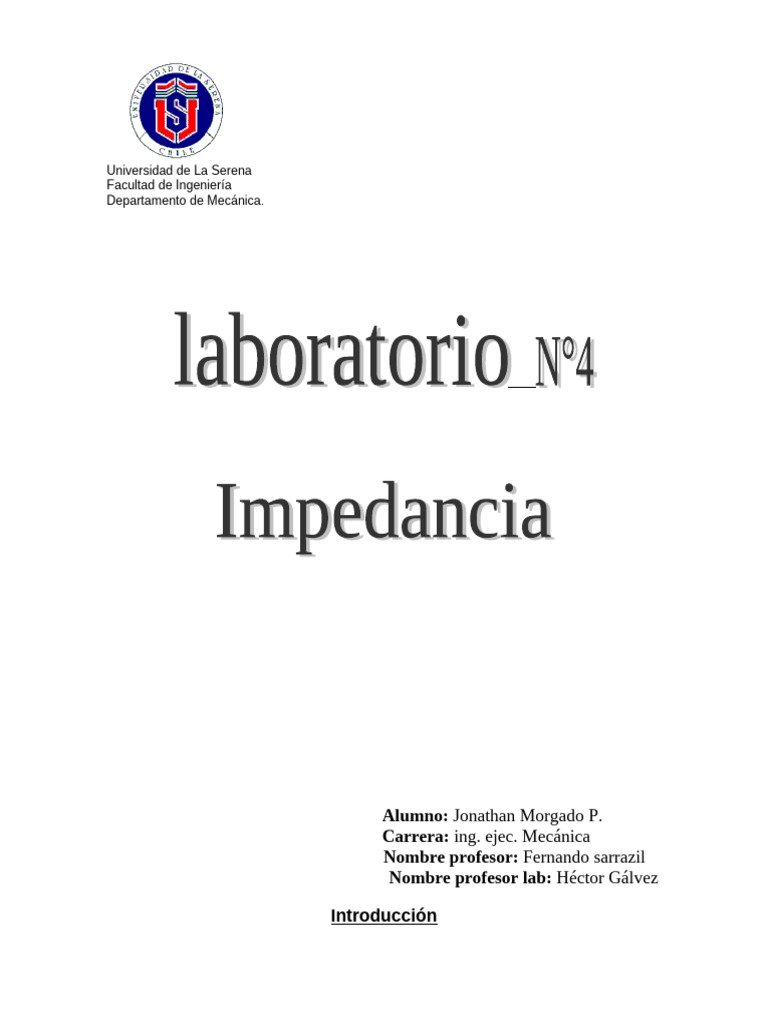

Universidad de La Serena
Facultad de Ingeniería
Departamento de Mecánica.
Alumno: Jonathan Morgado P.
Carrera: ing. ejec. Mecánica
Nombre profesor: Fernando sarrazil
Nombre profesor lab: Héctor Gálvez
Introducción
En este laboratorio analizaremos un circuito en conexión mixta, en el cual
estará compuesto por un condensador, una bobina, y una resistencia, con el fin de
calcular la impedancia equivalente y compararla con la real así con esto
obtendremos el Angulo de fase y su modulo correspondiente realizando lo
aprendido en clases de teoría calcularemos todo lo que se pida continuación.
Marco teórico
LEYES DE KIRCHHOFF
Si un circuito tiene un número de derivaciones interconectadas, es
necesario aplicar otras dos leyes para obtener el flujo de corriente que recorre las
distintas derivaciones. Estas leyes, descubiertas por el físico alemán Gustav
Robert Kirchhoff, son conocidas como las leyes de Kirchhoff. La primera, la ley de
los nudos, enuncia que en cualquier unión en un circuito a través del cual fluye
una corriente constante, la suma de las intensidades que llegan a un nudo es igual
a la suma de las intensidades que salen del mismo. La segunda ley, la ley de las
mallas afirma que, comenzando por cualquier punto de una red y siguiendo
cualquier trayecto cerrado de vuelta al punto inicial, la suma neta de las fuerzas
electromotrices halladas será igual a la suma neta de los productos de las
resistencias halladas y de las intensidades que fluyen a través de ellas. Esta
segunda ley es sencillamente una ampliación de la ley de Ohm.
Condensador
Dispositivo que almacena carga eléctrica. En su forma más sencilla, un
condensador está formado por dos placas metálicas (armaduras) separadas por
una lámina no conductora o dieléctrico. Al conectar una de las placas a un
generador, ésta se carga e induce una carga de signo opuesto en la otra placa. La
botella de Leyden es un condensador simple en el que las dos placas conductoras
son finos revestimientos metálicos dentro y fuera del cristal de la botella, que a su
vez es el dieléctrico. La magnitud que caracteriza a un condensador es su
capacidad, cantidad de carga eléctrica que puede almacenar a una diferencia de
potencial determinado.
Los condensadores tienen un límite para la carga eléctrica que pueden almacenar,
pasado el cual se perforan. Pueden conducir corriente continua durante sólo un
instante, aunque funcionan bien como conductores en circuitos de corriente
alterna. Esta propiedad los convierte en dispositivos muy útiles cuando debe
impedirse que la corriente continua entre a determinada parte de un circuito
eléctrico. Los condensadores de capacidad fija y capacidad variable se utilizan
junto con las bobinas, formando circuitos en resonancia, en las radios y otros
equipos electrónicos. ¿
IMPEDANCIA
La aplicación de la ley de Ohm a los circuitos en los que existe una
corriente alterna se complica por el hecho de que siempre estarán presentes la
capacitancia y la inductancia. La inductancia hace que el valor máximo de una
corriente alterna sea menor que el valor máximo de la tensión; la capacitancia
hace que el valor máximo de la tensión sea menor que el valor máximo de la
corriente. La capacitancia y la inductancia inhiben el flujo de corriente alterna y
deben tomarse en cuenta al calcularlo. La intensidad de corriente en los circuitos
de CA puede determinarse gráficamente mediante vectores
Descripción del laboratorio
Análisis de circuitos eléctricos, aplicaciones de leyes de kirchoff a circuitos de
corriente alterna en conexión mixta de elementos.
VL
It It
Vc
VR
Vt
Ic
IR
1.- ley de corrientes de kirchoff.
N° It IL IR Ic
1 0,2 0,06 0,18 0,006
2 0,42 0,14 0,36 0,14
3 0,6 0,2 0,52 0,2
4 0,8 0,28 0,7 0,28
2.- ley de los voltajes de kirchoff.
N° Vt VL VR Vc
1 7,8 0,6 7,7 8,5
2 16,7 1,9 16,3 18,5
3 23,5 2,8 23 26,1
4 32,5 4 31,4 35,5
Como R = (V/I) tenemos que
N° Rl [Ω] RR [Ω] Rc [Ω] Zeq φ
1 10 42,7 141 41 -22°
2 13,57 45,2 132 42 -22°
3 14 44,2 130 41 -22°
4 14,28 44,8 126 42 -22°
la impedancia equivalente real es:
con ZR= 45 [Ω] y ZL=15[Ω] y Zc = 127[Ω].
Tenemos que
Zeq =(ZR * Zlc)/ (ZR + Zlc).
Zeq = 5040[-90 = 42[-22
120 [-68
Conclusión
Al terminar la experiencia y revisar los resultados obtenidos nos damos
cuenta que las impedancias calculadas con las reales tienen variaciones muy
pequeñas y eso se debe a factores que pueden ser la precisión de los
instrumentos o la perdida de calor que tienen las resistencias al momento circular
corriente por lo tanto al cambiar la intensidad de la corriente la impedancia
equivalente es la misma para estos cambios de intensidad.
Bibliografía
Encarta 2004
