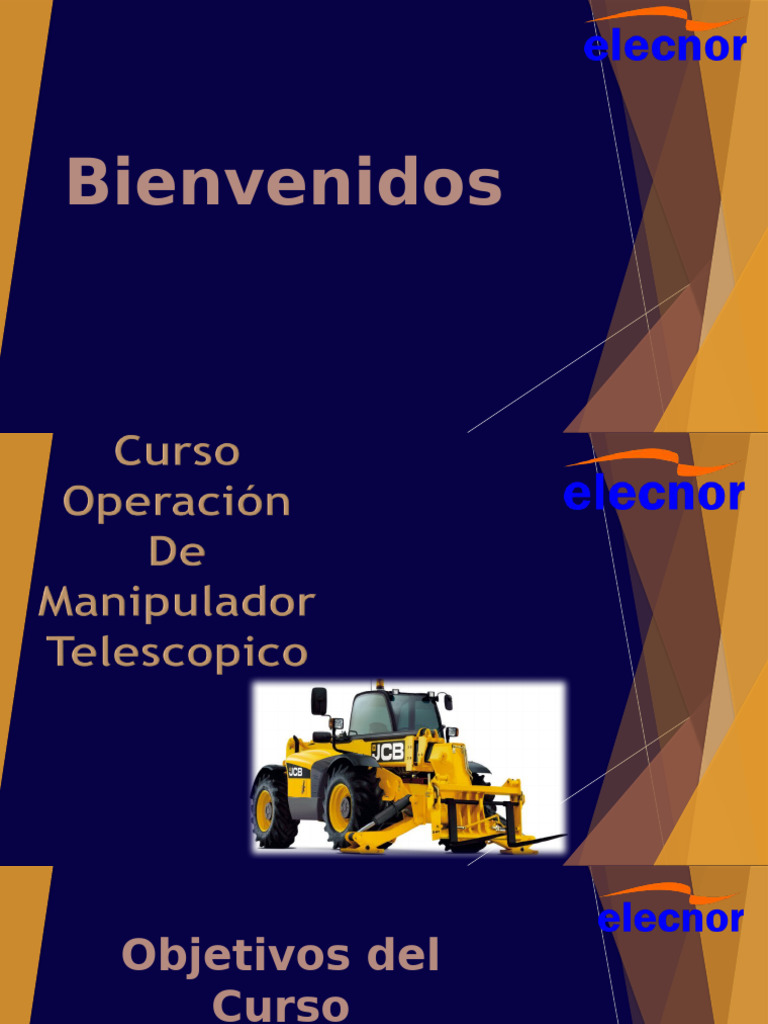

Bienvenidos

Objetivos del
Curso
- El curso tiene como objetivo principal , el conocer,
identificar y operar de forma segura el Manipulador
Telescópico.
- Preparar Operadores Competentes.
- Conocer cada parte del Manipulador.
- Conocer simbología.
- Conocer medidas de control para evitar accidentes.
- Determinar las causas de ocurrencia de accidentes.
- Establecer el correcto y diverso uso de los
manipuladores telescópicos.
- Conocer áreas de desempeño del equipo.
Descripción
Del
Equipo
 9
6

7 1. Cubre motor
1 2. Neumáticos
5 3.
4.
Estabilizador
Uñas y carro
5. Brazo telescópico
6. Cabina fops/rops
8 7. Cilindro de
levante
4 8. Bloqueo de
levante
9. Focos faeneros

2
3
 12
10. Puerta acceso
10 14 [Link] y
cortacorriente
13 [Link] delantera
[Link] de liquido
de freno y herramientas
14. Deposito de liquido
hidráulico

11
 Reseña
- Cada vez es más habitual ver los MT en las obras de construcción dentro y fuera
de nuestras fronteras, principalmente debido a su versatilidad. Se trata de un equipo
que con los implementos (accesorios de elevación y equipos intercambiables) adecuados
puede realizar muchas de las funciones que se exigen a una carretilla de
manutención todoterreno de mástil vertical, a una plataforma elevadora móvil de
personal, a una pala cargadora, a una grúa autopropulsada o a otros equipos de
manejo de cargas específicas como porta-bobinas, cargadoras de pacas, tractores
de arrastre de remolques, etc. La capacidad de adaptarse para realizar todas esas
funciones es un ahorro de costes para las empresas constructoras y nadie duda de
ello; pero desde la perspectiva prevencioncita, el uso de estos equipos requiere que
se realicen una serie de actuaciones en materia preventiva para que también en este
caso se llegue a niveles de seguridad aceptables.
No se puede decir que se trate de un equipo
menos seguro que otros, todos los equipos son
igual de seguros si se respetan los principios
preventivos en la fase de
diseño y en la fase de utilización. Entendemos que,
partiendo de MT seguros que
cumplan la normativa de comercialización
aplicable, la seguridad queda en manos del
buen hacer a lo largo de la vida útil del equipo en
lo que a utilización se refiere
Ventajas del
M.T.
- Una de las principales ventajas es la versatilidad
de uso de este equipo.
- El rendimiento
- Gran alcance de su brazo telescópico
- Estabilidad en los diferentes terrenos donde se
desempeñe
- Ideal para trabajos en la minería subterránea.
- La seguridad que brinda tanto para el operador
y mantenedores.
- Gran variedad de accesorios y fácil
acoplamiento de estos.
Partes principales
del motor
 1. Sistema
admisión de
aire
2. Radiador
3. Filtro de
6 petróleo y
1 decantador
4. Cebador
7 manual
5. Filtro aceite
motor
6. Deposito
10 9 refrigerante
2 4 7. Varilla
transmisión
8 5 8. Correas
9. Aspa
3 ventilador
[Link] aceite
motor
Simbología
FILTRO
ACEITE
TRANSMISIO
N
 TEMPERATURA DEL ACEITE DE
TRANSMISION

FILTRO
ACEITE
HIDRAULICO  TEMPERATURA DEL REFRIGERANTE

 TEMPERATURA DE ACEITE
HIDRAULICO

NIVEL
ACEITE
 NIVEL DE
COMBUSTIBLE SISTEMA DE
TRANSMISION

FLUJO DEL
REFRIGERANTE
COMPROBAR
EL MOTOR

LUCES
TRASERAS Y SISTEMA DE
LATERALES FRENOS
 FRENO DE  TACOMETRO
ESTACIONAMIEN DIGITAL
TO

 HOROMETRO
DE SERVICIO
 ALTERNADOR

 CALENTADOR
DEL AIRE DE
 ARRANQUE ADMISION O
BUJIAS
INCANDESCEN
TES
 PUNTO DE
ANCLAJE

 SALIDA DE
EMERGENCIA
 Cabina
Manipulador
Telescópico
Fops / Rops
 FOPS
FALLEN OBJECTS
PROTECTION SYSTEM

 ROPS
ROLL OVER
PROTECTION SYSTEM
- La estructura ROPS consiste
en un refuerzo de la
estructura de la cabina y en
la inclusión de unas barras
que evitan el hundimiento de
esta en el caso de que la
máquina volcase.
- La estructura FOPS consiste en
un enrejado que detiene los
posibles objetos que puedan caer
o que puedan invadir el habitáculo
y poner en riesgo la integridad
física del operador.
 15
1. Volante
12 2. Asiento
14 11 3. Cinturón seguridad
9 10 4.
5.
Freno de Mano
Freno servicio
6. Acelerador
1 7. Selector de
Marchas
2 8. Selector posición
de ruedas
13 6 9. Tablero de alertas
[Link]
7 principales
3 [Link]
8 estabilizadores
[Link]
5 accesorios
4 [Link] luces
y baliza
[Link]
transmisión
 Principales
Errores
En la
Operación
Del
Manipulador Telescópico
 Enfoque
en las causales
 NEGLIGENCIAS Y SITUACIONES
DE RIESGO

Situaciones de riesgo
Negligencias en el trabajo
- Protecciones y resguardos
- Operar equipos sin autorización
inadecuados
- No señalar o advertir
- Herramientas, equipos o
- Eliminar dispositivos de seguridad
materiales defectuosos
- Usar equipo defectuoso
- Espacio limitado para
- Usar los equipo de mala manera
desenvolverse
- No usar los Epi s
- Orden y limpieza deficientes en el
- Realizar mantención mientras el equipo
lugar de trabajo
esta en funcionamiento
- Condiciones ambientales
- Hacer bromas pesadas
peligrosas: gases, polvo, humos,
- Trabajo bajo influencia del alcohol o
vapores, etc.
drogas
- Ruido
- Radiación
- Altas o bajas temperaturas
- Iluminación excesiva o deficiente
- Mala ventilación
 Funcionamiento
Del
Manipulador Telescópico
Dirección de las ruedas
- 3 posiciones en
las ruedas:

- 1-las 4 ruedas
doblan en un
mismo sentido

- Solo las
delanteras doblan

- desplazamiento
lateral.
- El manipulador Telescópico tiene la particularidad
en su dirección que puede ser cambiada de acuerdo
a lo que el terreno donde se desempeña exija, esto
dado que posee un sistema de cambio rápido y
bloqueo de dirección en las 4 ruedas.
- El cambio se realiza de manera muy sencilla, con
un selector electrónico ubicado en la parte frontal
del tablero principal, el único cuidado al realizar
dicho cambio tiene que ver que cada vez que se
realice las ruedas deben estar todas alineadas para
una ejecución y posterior desarrollo del trabajo sea
el mas efectivo.
- El cambio en el posicionamiento de las ruedas tiene un
tiempo máximo de cambio [Link] segundos, siendo este un
cambio preciso en el funcionamiento y bloqueo de las ruedas
según sea el caso.

- El radio máximo de giro es de 65°, esto es 3700mm,

utilizando la función de manejo y giro de las 4 ruedas en un
mismo sentido y sin carga.
- La presión de los neumáticos va a variar según el fabricante
pero oscila entre los
58 b y los 90 b. dependiendo si es delantero o trasero.
Capacidad de levante
La capacidad de levante esta relacionada directamente a
cuanto esta extendido el brazo telescópico y si están en
funcionamiento los estabilizadores.

Al extender el brazo a una distancia de 1,67 mts. Y con los

estabilizadores en funcionamiento el equipo puede
levantar un máximo de 3200 kg a una altura máxima de 4
mts. Con un ángulo máximo de 20°
- Teniendo en cuenta los datos anteriores cabe
destacar que cada vez que sea agregado un accesorio
a nuestro manipulador telescópico se debe tener en
consideración el peso de estos para tener el mayor
control posible de lo que estoy levantando o
trasladando.

- En este manipulador telescópico los grados máximo

de inclinación en trabajo estático es de 10° máximo en
pendiente lateral y de 15° en pendiente de frente.

- En los traslados es diferente tanto el lateral, de

subida y bajada es de 15° como máximo.
Manejo de materiales
Levantamiento
y descenso
de la carga
Procedimiento correcto de levantamiento y descenso de la
carga.

- 1. Detenerse a 25 cm del apilamiento.

- 2. Colocar el carro en forma vertical.
- 3. Ajustar la horquilla en altura de operador.
- 4. Acercarse a la carga, hasta tocarla suavemente.
- 5. Levantar la carga suavemente.
- 6. Retirarse de la línea de apilamiento.
- 7. Bajar la carga hasta 15 cm del piso.
- 8. Inclinar levemente el carro hacia la carga.
- 9. Conducir a velocidad moderada.
 Riesgos típicos en la
Operación
Del
Manipulador Telescópico
Riesgos típicos
- Choque , colisión y atropello; son los riesgos
mas típico durante la conducción y la
operación del Manipulador Telescópico, dado
que su velocidad máxima es de 31 kl/h lo cual
en un espacio reducido se percibe aun mas
rápido que esto.

- Volcamiento también es habitual al no

considerar los ángulos de pendiente en el
traslado y al trabajar de forma estática.

- Los riesgos propios del equipo también son

importantes de considerar pues si no se
realizan de forma oportuna y correcta las
mantenciones , lo mas probable es que el
equipo comience con fallas.
- Riesgos en los materiales que se pueden
trasladar y que no son afianzados de forma
correcta y con elementos que son los
idóneos para el tipo de trabajo; peso,
volumen, forma, etc.

- Riesgos del ambiente donde se realiza el

trabajo; espacios confinados, falta de
señalización y obstáculos en el piso.
Control de Riesgos
Requisitos del
Operador
- Salud compatible.
- Licencia de conducir clase D.
- Conocimiento del equipo a operar.
- Planificar su trabajo.
- Conocimiento de los materiales a
transportar.
- Adiestramiento permanente.
- Actitud preventiva.
 Al operar
El
Manipulador
- Al operar el equipo :
- No bombear el acelerador.
- No descansar el pie en el
pedal de acercamiento
- No frene o acelere
bruscamente.
Al estacionar
- No obstruir pasadas
- Bajar las horquillas
- Bajar estabilizadores
- Freno de mano
- Sacar la llave
- Colocar cuñas
- Cortar corriente
Control
En el Inspección visual, vuelta del
perro

Equipo - Dar una vuelta alrededor de la

máquina todos los días.
- Revisar pasadores y otros.
- Revisar cilindros hidráulicos.
- Chequeo de niveles
- Revisar seguros de las
horquillas.
- Revisar los neumáticos.
- Revisar cubre tuercas
- Revisar vidrios
3 puntos de Apoyo

Al subir y bajar del Equipo se deben

utilizar.
Antes de poner
En marcha
El - Verificar el nivel de
agua del radiador

Manipulador
- Verificar el nivel de
aceite de motor
- Verificar el nivel del

telescópico
aceite de transmisión
- Verificar el nivel de
aceite hidráulica
- Verificar
funcionamiento de las
luces
- Verificar
funcionamiento de la
baliza
Control en los materiales
Y
El ambiente
- Envasado y estibado correcto.
- Peso, que determina la capacidad del equipo.
- Volumen máximo.
- Fragilidad.
- Pisos parejos.
- Iluminación adecuada.
- Ventilación de lugares (determina el tipo de equipo
requeridos ).
- Protección contra fenómenos atmosféricos.
Un Descuido
Comandos
Del
Equipo
 BAJA

ACORTAR EXTIEND
E

SUB
E
BASCUL
AR
ABAJO

BASCULA
R
COMANDO
AUXILIAR
ACCESORIOS

COMANDOS
ESTABILIZADORES
