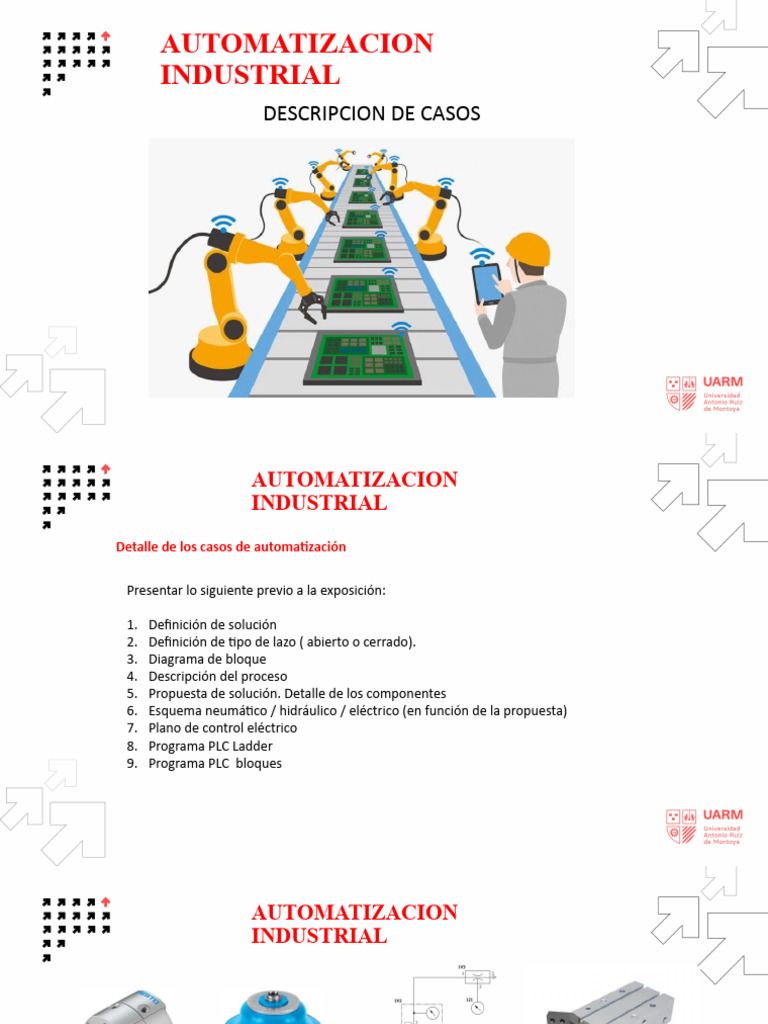

AUTOMATIZACION
INDUSTRIAL
DESCRIPCION DE CASOS
AUTOMATIZACION
INDUSTRIAL
Detalle de los casos de automatización
Presentar lo siguiente previo a la exposición:
1. Definición de solución
2. Definición de tipo de lazo ( abierto o cerrado).
3. Diagrama de bloque
4. Descripción del proceso
5. Propuesta de solución. Detalle de los componentes
6. Esquema neumático / hidráulico / eléctrico (en función de la propuesta)
7. Plano de control eléctrico
8. Programa PLC Ladder
9. Programa PLC bloques
AUTOMATIZACION
INDUSTRIAL
Actuador giratorio Ventosa Técnica de vacío Pinza neumática
AUTOMATIZACION
INDUSTRIAL
AUTOMATIZACION
INDUSTRIAL
AUTOMATIZACION
INDUSTRIAL
AUTOMATIZACION
INDUSTRIAL
AUTOMATIZACION
INDUSTRIAL
Caso 1: Alineamiento de piezas
Antes de operaciones de embalaje es necesario que las piezas se encuentren correctamente alineadas. En la figura
superior se muestran dos alternativas. En ambos casos la faja trasportadora debe detenerse brevemente para permitir el
alineamiento de piezas la cual se efectúa mediante empujadores accionados neumáticamente
AUTOMATIZACION
INDUSTRIAL
Caso 2: Corte de Tela
En la figura se ve un fardo de tela el cual es cortado transversalmente con ayuda de un cilindro neumático sin vástago el
cual se encarga de trasladar la cuchilla de corte. La cuchilla corta la tela a través de una ranura que hay en la mesa. La
velocidad del embolo se ajusta a través de una válvula de estrangulamiento. El fardo se desenrolla de manera manual. El
sistema se complementa con una mesa de apilamiento de altura regulable.
AUTOMATIZACION
INDUSTRIAL
Caso 3: Conformado de canal de acero
Un canal C de acero corta longitud es conformado mediante un sistema neumático de 3 cilindros los cuales ejecutan de
manera automatica la secuencia mostrada. La placa de acero inicial es cargada manualmente y mediante un pulsador
se da inicio al proceso. La evacuación de la pieza es también ejecutada manualmente.
AUTOMATIZACION
INDUSTRIAL
Caso 4: Embalaje de latas
El dispositivo mostrado permite embalar latas en grupos de 4 en cada ciclo. La caja de embalaje avanza paso a paso por lo
que para su movimiento podría emplease el esquema mostrado ( cilindro con un gancho) o un motor de paso. El sistema
consta de un cilindro neumático sin vástago para el traslado horizontal, un actuador neumático para el traslado vertical y
un actuador giratorio. Las latas son sujetadas a través de ventosas.
AUTOMATIZACION
INDUSTRIAL
Caso 5: Traslado de tapas de radiador
En una línea de producción de radiadores, las tapas de estos deben trasladarse desde su línea de fabricación hacia su línea de
ensamble. Para esto deben tomarse de una faja trasportadora y girarlos 90° hacia el proceso de ensamble. Para esto se
utilizan los siguientes componentes neumáticos: Cilindro sin vástago para el movimiento de traslación horizontal, actuador
para el movimiento vertical, actuador giratorio y pinzas de sujeción neumáticas.
AUTOMATIZACION
INDUSTRIAL
Caso 6: Impresión
La operación de impresión debe realizarse en ambas caras del material. En este esquema se muestra la impresión de la primera cara.
En esta operación de impresión la pieza ya impresa es levantada por una pinza la cual con ayuda de un actuador giratorio se encargará
de girar 180° la pieza y colocarla nuevamente en los pasadores de la cadena.
AUTOMATIZACION
INDUSTRIAL
Caso 7: Transporte de planchas
AUTOMATIZACION
INDUSTRIAL
Caso 8: Corte de perfil de acero o madera
