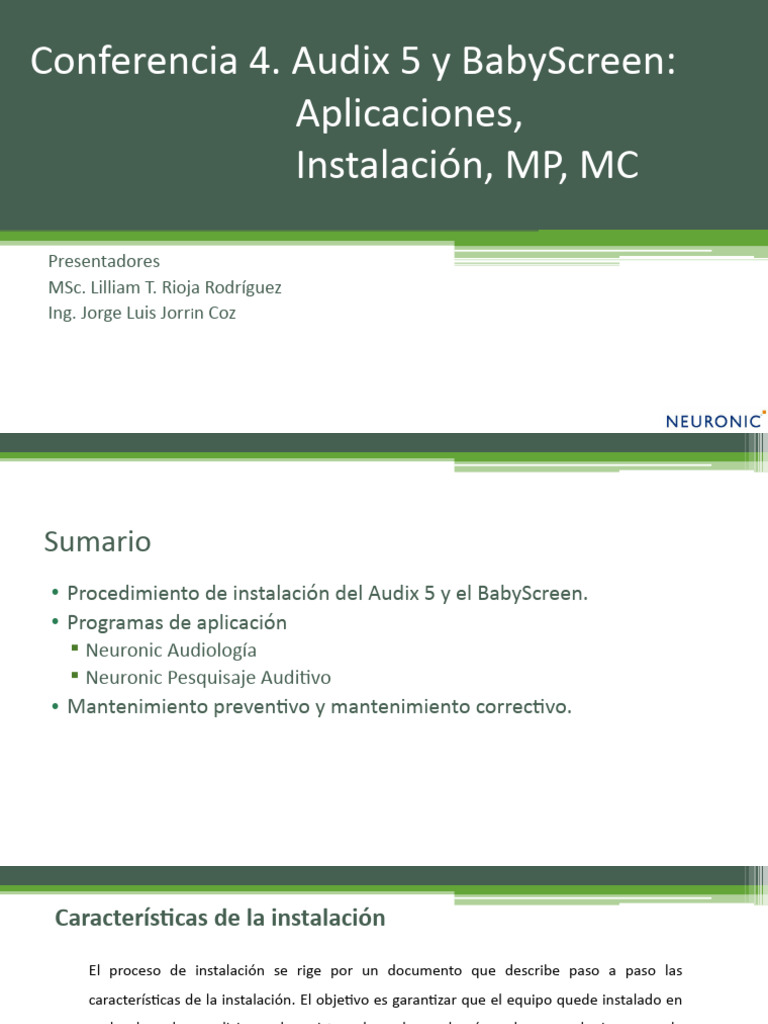

Conferencia 4.

Audix 5 y BabyScreen:
Aplicaciones,
Instalación, MP, MC

Presentadores
MSc. Lilliam T. Rioja Rodríguez
Ing. Jorge Luis Jorrin Coz
Sumario
• Procedimiento de instalación del Audix 5 y el BabyScreen.
• Programas de aplicación
 Neuronic Audiología
 Neuronic Pesquisaje Auditivo
• Mantenimiento preventivo y mantenimiento correctivo.
Características de la instalación
El proceso de instalación se rige por un documento que describe paso a paso las
características de la instalación. El objetivo es garantizar que el equipo quede instalado en
un local con las condiciones de registro adecuadas y además evaluar que el mismo quede
operando correctamente, tanto desde el punto de vista de Hardware como de Software.

Es importante que el especialista que va a realizar la instalación tenga conocimiento de las

características generales del equipo y sus aplicaciones fundamentales. Además debe estar
familiarizado con el manejo de los programas de aplicación con que trabaja el equipo que
va a instalar. Estos conocimientos pueden enriquecerse del estudio del manual de usuario
del equipo y de los manuales de usuario de los programas de aplicación médica.
Guía de instalación del Audix 5 y el BabyScreen
[Link]ón de las condiciones del local donde se instalará el equipo:
 Existencia de una buena tierra física.
• Conexión de todos los componentes que forman parte del sistema a esa
tierra física.
 Bajo ruido ambiental. Se recomienda que el local este alejado de salas de
espera o pasillos con mucho tránsito de personal, equipos muy ruidosos, etc.
 Climatización.
 Disponer de comodidades tanto para el paciente como para el trabajo del
especialista que lleva a cabo el estudio.
[Link]ón visual del equipo: estado físico y completamiento.
[Link] todas las partes de la computadora de registro y del equipo.
 El amplificador del equipo debe ser colocado lo más cerca posible del paciente
y alejado de las fuentes de interferencias que puedan afectar el registro
(bloque de control del equipo, PC, monitor, etc.).
Guía de instalación del Audix 5 y el BabyScreen
 Todos los elementos del sistema deben estar conectados a un backup para la
protección eléctrica de los equipos y este a su vez conectado a tierra física. En
algunas configuraciones todos los elementos del equipo se conectan, además,
a través de un transformador de aislamiento.

Configuración recomendada Bloque de Control

Audix 5

Computadora
Transformador
Backup aislamiento

Monitor

Otros
Guía de instalación del Audix 5 y el BabyScreen
Notas:
1. La conexión anterior es la mas recomendada ya que el transformador de
aislamiento elimina:
• Cualquier ruido presente en la línea de alimentación que el backup
no suprima.
• Ruidos provocados por el propio backup que pueden ocasionar fallos
aleatorios de comunicación.
Considerar que los transformadores de aislamiento (sobre todo en el
momento del encendido) demandan gran cantidad de corriente por lo que
el backup a utilizar debe tener las características adecuadas para ello.
En algunas configuraciones comercializadas se ha previsto que el
transformador de aislamiento este antes del backup. Si ese fuera el caso, no
la cambie a no ser de que exista seguridad de que el backup tiene la
capacidad adecuada.
Guía de instalación del Audix 5 y el BabyScreen
2. No suprimir el pin de tierra de los cables de alimentación usados para
conectar los diferentes elementos del sistema, eliminar este pin en alguno
de estos elementos puede provocar fallos de comunicación esporádicos o
cuando ocurran transientes en línea.
Igual situación ocurre si los componentes del sistema se alimentan de
diferentes tomacorrientes y alguno de ellos no tiene el tercer pin
conectado a tierra.
También se afecta el grado de seguridad eléctrica del paciente.
Guía de instalación del Audix 5 y el BabyScreen
3. Instalar las distintas capas de software:
 Drivers de comunicación (FTDI).
 Neuronic Equipos 2
 Aplicaciones:
• Neuronic Audiologia
o
• Neuronic Pesquisaje Auditivo
Realizar pruebas que garanticen la calidad de la instalación tanto desde el punto
de vista de hardware como de software.
4. Hacer entrega del equipo al cliente. Brindando una breve explicación de las
características del equipo y del trabajo con los programas de aplicación.
Materiales necesarios para realizar la instalación

 Equipo AUDIX 5 o BABYSCREEN.

 CD o memoria USB con:
• Programas de aplicación clínica Neuronic Audiología o Neuronic Pesquisaje
Auditivo
• El software Neuronic Equipos 2 para la instalación y configuración del driver del
equipo.
• Driver del FTDI.
• Protocolos de prueba del Audix 5.
 Instrucción de Uso de Audix 5 o BabyScreen.
 Instrucción de Uso Neuronic Audiologia o Neuronic Pesquisaje Auditivo.
Nota: Verificar que se están utilizando las documentaciones y softwares vigentes.
Configuración del Control de cuentas de usuario
A partir del SO Windows Vista se
debe desactivar el Control de
Cuentas de Usuario para un mejor
funcionamiento de los programas de
aplicación.
Windows 7: Panel de Control /
Cuentas de Usuario / Cuentas de
Usuario / Cambiar configuración de
Control de cuentas de usuario
Configuración del Control de cuentas de usuario
Instalación de los drivers de comunicación
Seleccionar esta opción
Premisa:
Tener interconectados físicamente todos los
elementos que conforman la Neuronica 5
(incluida la PC) y alimentado y encendido el
sistema (incluido el bloque de control del
equipo).
La primera vez que se conecta el equipo a la
PC, Windows detecta el nuevo hardware
(dispositivos FTDI) y solicita el driver
correspondiente.
Instalación de los drivers de comunicación

Ubicar en disco el directorio

donde están los drivers
Instalación de los drivers de comunicación
Instalación de los drivers de comunicación
El controlador (driver) para el FTDI es un
controlador no firmado y por tanto
Windows pide confirmación para
instalarlo.
Para Windows XP, Vista y Windows 7 el
procedimiento es el explicado hasta aquí,
pero en los casos de Windows 8.x y
Windows 10 hay que realizar varias
operaciones previas que se describen
detalladamente en el fichero
[Link]
Instalación de los drivers de comunicación
Instalación de los drivers de comunicación
Los dispositivos USB que se detectan en
el Audix y el BabyScreen son:
• F05 Amplifier
• F05 Auditive Stimulator
• F05 Pattern Stimulator
Para cada uno de ellos es necesario
realizar el proceso de instalación
descrito.
Existe la posibilidad de que Windows no
solicite la instalación del nuevo
hardware encontrado o que por
equivocación saltemos este paso. La
solución seria ejecutar el Administrador
de Dispositivos y seleccionar
Actualizar software de controlador del
dispositivo no instalado.
Instalación de los drivers de comunicación
En caso de que el sistema operativo sea Windows 8.x o Windows 10, como se menciono anteriormente es
necesario realizar varias acciones previas para instalar el controlador de los FTDI. Sin embargo existe una
solución alternativa y mas rápida; empleando el Modo de Prueba (en Windows 10):

1. Presionar Windows () + X

2. Seleccionar Command Prompt (Admin)
(línea de comandos como administrador):
3. En la ventana que se abre, ingresar la
línea de comandos:
bcdedit /set testsigning on
4. Reiniciar Windows.
En este punto Windows esta en modo de
prueba

5. Realizar todas las acciones necesarias

para la instalación de los dispositivos
FTDI.
Instalación de los drivers de comunicación
5. Para abandonar el Modo de prueba abrir de nuevo la ventana Command Prompt
(Admin)
6. Introducir y ejecutar el siguiente comando:
bcdedit /set testsigning off
7. Reiniciar Windows.
Instalación del controlador del equipo: Neuronic Equipos 2
Antes de instalar Neuronic Equipos 2.7.1 en Windows Vista, 7, 8, 8.1 y 10 se debe desactivar el Control de
Cuentas de Usuario.
Windows Vista: ejecutar la secuencia Panel de Control / Cuentas de Usuario / Activar o Desactivar el control
de Cuentas de Usuario y desmarcar la caja de verificación Usar el control de Cuentas de Usuario (UAC) para
ayudar a proteger el equipo.
Windows 7, 8, 8.1 y 10: ejecutar la secuencia Panel de Control / Cuentas de Usuario / Cuentas de Usuario /
Cambiar configuración de Control de Cuentas de Usuario - No notificarme nunca.

Para instalar Neuronic Equipos en Windows 7 o

superior, el archivo [Link] debe ejecutarse en modo
Administrador (colocando el ratón sobre [Link], clic
derecho, escoger esta opción de ejecución).
Instalando Neuronic Equipos 2
Instalando Neuronic Equipos 2
Instalando Neuronic Equipos 2
Instalando Neuronic Equipos 2
Configurando el Audix 5

Luego de concluir la instalación de

Neuronic Equipos, el mismo instalador
procede a ejecutar esta herramienta,
cuyo acceso directo aparece dentro de
la carpeta Neuronic Equipos
Configurando el Audix 5
Configurando el Audix 5
Configurando el Audix 5
Este proceso no solo sirve para configurar el equipo
si no que además durante el mismo son instaladas
una serie de herramientas que permiten hacer
comprobaciones sencillas del funcionamiento del
Audix y el BabyScreen
Configurando el Audix 5
Calibración de Amplificadores
Esta es una de las herramientas que instala Neuronic Equipos y una de las vías para acceder a ella es
en Inicio \ Todos los Programas ir a:

Es muy importante realizar la calibración de los amplificadores una vez finalizada la instalación de las
aplicaciones y antes de ejecutar cualquiera de los módulos por primera vez. De no hacerlo de esta forma, los
resultados obtenidos son erróneos.
Además, es recomendable efectuar esta calibración con cierta regularidad como una forma elemental de
comprobación del funcionamiento y estado de los amplificadores.
Calibración de Amplificadores
Esta es una de las herramientas que instala Neuronic Equipos y una de las vías para acceder a ella es
en Inicio \ Todos los Programas ir a:

Es muy importante realizar la calibración de los amplificadores una vez finalizada la instalación de las
aplicaciones y antes de ejecutar cualquiera de los módulos por primera vez. De no hacerlo de esta forma, los
resultados obtenidos son erróneos.
Además, es recomendable efectuar esta calibración con cierta regularidad como una forma elemental de
comprobación del funcionamiento y estado de los amplificadores.
Calibración de Amplificadores

Verificar por
ciento de error
de la ganancia

Verificar forma
de onda
Instalación de los programas de aplicación
En la instalación de los programas de aplicación solo hay que ejecutar el fichero
[Link] como administrador (colocando el ratón sobre [Link], clic derecho,
escoger esta opción de ejecución) y seguir las instrucciones de instalación. Se
recomienda que, a medida que se vayan mostrando las ventanas en el proceso de
instalación, mantenga las opciones tal como aparecen predefinidas. En el caso del
BabyScreen es Neuronic Pesquisaje Auditivo (BabyScreen)_Setup.

Neuronic Pesquisaje Auditivo

Neuronic Audiologia
Instalación de los programas de aplicación
Una vez finalizadas estas instalaciones, en Inicio \ Todos los Programas aparecerán las
correspondientes carpetas de cada aplicación con los accesos directos a cada uno de sus
módulos.

Neuronic Pesquisaje
Audiologia
Neuronic

Auditivo
Lo siguiente es comprobar el funcionamiento correcto de cada uno de los módulos instalados,
para lo cual se debe emplear como guía el documento “Instrucción de Trabajo Instalación Audix
5”.
 Reinstalación de las aplicaciones
Puede ser necesaria por:
• Mal funcionamiento de los programas
• Actualización de las aplicaciones
Como una buena practica es recomendable desinstalar y reinstalar
después, pero antes se deben guardar los protocolos que el usuario haya
salvado para reponerlos concluida la reinstalación.
Los protocolos del Audix se salvan en el registro de Windows, así que de
querer salvarlos se debe exportar la llave donde se guardan
PEAee:
HKEY_CURRENT_USER\Software\Neuronic\Audix\PEAee\Protocols
PEAt:
HKEY_CURRENT_USER\Software\Neuronic\Audix\PEAt\Protocols
 Desinstalar programas
Para desinstalar las aplicaciones del Audix 5 ir a Panel de Control de Windows,
seleccionar Programas y Características y quitar todos los programas relacionados
con el equipo.
Software de aplicación Para desinstalar Neuronic
del Audix Pesquisaje Auditivo

Driver especifico del equipo

Paquete de Drivers de F05
 Mantenimiento preventivo y mantenimiento correctivo.
Servicio Técnico: Servicio de Instalación y Asistencia Técnica (mantenimiento
preventivo, correctivo y capacitación) a los equipos médicos, con el objetivo de
garantizar su adecuado funcionamiento. Incluye además, la asesoría al personal que
trabajará con los mismos.

Mantenimiento Preventivo (MP): Todas las actividades planificadas necesarias para

evitar averías y garantizar que un equipo médico funcione correctamente. Se realiza de
acuerdo a lo establecido en el contrato, al plan de mantenimiento y a las Instrucciones
de Mantenimiento Preventivo elaborados por el Departamento de Asistencia Técnica.

Mantenimiento Correctivo (MC): Las actividades realizadas para restaurar la

integridad, la seguridad o el funcionamiento de un dispositivo después de una avería o
mal funcionamiento. Este tipo de Mantenimiento es solicitado por el cliente o se genera
como resultado de un mantenimiento preventivo.
 Propósito del mantenimiento preventivo

Garantizar el correcto funcionamiento del equipo y alargar su vida útil a

partir de:
• Conocer el estado técnico del equipo antes del mantenimiento.
• Solucionar defectos que pudieran ser detectados por los
especialistas de servicio técnico durante su revisión.
• Actualizar el software y el firmware instalados en caso que el equipo
no tenga la última versión.
• Limpiar todos los elementos del sistema para eliminar polvos y
suciedades (en el equipo y en el sistema de cómputo), en caso de
ser necesario.
• Comprobación del funcionamiento de la computadora de Aplicación
• Comprobación de la existencia del antivirus y de su actualización.
Materiales necesarios para realizar el mantenimiento
 Osciloscopio.
 CD o memoria USB con versiones vigentes de:
• Softwares de Aplicación
• Driver del FTDI
• Driver del Equipo
• Protocolos de prueba.
 Instrucción de Uso Audix 5
 Instrucción de Uso de los softwares de aplicación
 Accesorios para la medición de impedancia: 1KΩ, 3.3KΩ y 15KΩ
 Dispositivo para inyectar señal de audio al amplificador
 Accesorio CA. Accesorio utilizado para la comprobación de los amplificadores
 Herramientas de trabajo.
 Componentes electrónicos, tarjetas y partes para reposición.
Programas de Aplicación

Neuronic Audiología es un paquete de

programas para el trabajo con el Audix 5 y que A
incluye los siguientes módulos:
 PEA de Estado Estable ud
 PEA Transientes ix
 Audiómetro Clínico 5
 Administrador de Estudios
La otra aplicación, Neuronic Pesquisaje
Auditivo, corresponde al BabyScreen
Características generales

Al instalar el paquete Audix 5 este crea un grupo

donde agrega los accesos directos a los módulos
que lo conforman y sus respectivos manuales.
Los módulos de electroaudiometría (PEAee y PEAt)
tienen dos formas de trabajo: registro y análisis
fuera de línea.
La base de datos es capaz de contener información
de los tres módulos principales (PEAee, PEAt y
Audiómetro Clínico)
Principales funcionalidades de PEA transientes
1. Graficar las señales bioeléctricas registradas, tal como son enviadas por el equipo y las
promediadas.
2. Posibilidad de estudios unilaterales o bilaterales.
3. Obtener varias réplicas de las respuestas obtenidas.
4. Control de todos los parámetros del equipo: amplificadores, registro y estimuladores.
5. Cálculo de latencias, amplitudes e intervalos inter-picos.
6. Posibilidad de comparación contra norma para los 3 tipos de prueba: corta, media y larga
latencia
7. Existencia de protocolos predefinidos para pruebas de corta, media y larga latencia, con la
posibilidad de crear y modificar los propios.
8. Almacenamiento de los registros realizados en bases de datos.
9. Generación de reportes.
 PEA transientes. Ventana Principal Barra de Información

Menú
Principal Barra de
Herramientas
Esta aplicación permite realizar el
registro y análisis fuera de línea, de
Potenciales Evocados Auditivos
Transientes (PEAt) a estímulos
chasquidos o tonos breves.
Que algunas opciones aparezcan
o no habilitadas depende de que
se ejecute alguna acción previa.
Por ej.: Prueba y Protocolo solo
se habilitan cuando se conecta el
equipo.

Ventana de Señal Promediada EEG Panel de Información

señales
PEA transientes. Barra de Herramientas
La barra de herramientas esta integrada por un conjunto de iconos que se corresponden a algunas de
las operaciones contenidas en los diferentes menús de la aplicación. Su objetivo es facilitar el acceso a
los comandos mas utilizados en la aplicación.

Habilita /
Recuperar Inspector Copia Deshabilita
PE de PE nHL / SPL Señal Enmascaramient
Muestra /
Muestra / Cambiar o
Abrir / Vista Oculta
Crear BD Previa Hiperpromedio Oculta EEG Intensidad
Impresión s

Seleccionar / Impresión Inc. / Dec. Comenzar / Selección de

Nuevo Sensibilidad Detener Oído
Paciente Promediaciones
Salvar Modo Bilateral / Medición de Limpia
PE Modo Lotes Impedancia Registro
Selección de Base de Datos

BD Para crear nueva

Seleccionada
Selección de Paciente

Paciente Seleccionado

Para ingresar
datos de un
nuevo paciente
Selección de Prueba y configuración de parámetros

Indicadores Estadísticos: permiten evaluar en línea la calidad de la señal

SDR - Coeficiente de Desviación Estándar. Relación señal ruido --- debe
ser mayor que 1.
CCR - Coeficiente de Correlación entre los hemi promedios. Debe estar
entre 1 y -1.
RNL - Nivel de Ruido Residual
Configuración de parámetros
En el caso de esta aplicación utiliza un único tipo
de estimulador auditivo: un audífono TDH49
Edición de las señales
Edición de las señales: insertar cursor
Edición de las señales: suavizar señal
Edición de las señales: superponer
Medición de Impedancia
Otras opciones configurables

Si se habilita una o ambas opciones el programa

analizara cada segmento de PE recibido y lo
añadirá a la promediación si cumple con el/los
criterios, en caso contrario lo rechaza

Aunque el programa tiene unos valores

predefinidos nHL, estos deben ser medidos y
actualizados en esta tabla pues dependen de las
condiciones del local donde se instale el equipo
Procedimiento general para realizar un estudio
1. Establecer la conexión con el equipo.
2. Crear o abrir la base de datos donde se va a guardar el estudio.
3. Llenar los datos del paciente.
4. Definir el protocolo.
En este paso puede abrirse un protocolo ya existente o definir nuevas condiciones.
5. Comprobar la impedancia de los electrodos.
6. Obtener los potenciales evocados deseados.
7. Guardar el estudio en la base de datos al concluir los registros.
Cuando se salva un estudio sólo se guardan los potenciales evocados obtenidos en el(los) lado(s)
estudiado(s) (la señal promediada, nunca el EEG).
8. Aumentar o disminuir la intensidad del estimulo, si es necesario, repitiendo las operaciones a partir
del paso 4.
Nota: los pasos 2 y 3 se pueden realizar en cualquier momento de la prueba, pero tienen que
ejecutarse antes de poder salvar el potencial.
Análisis fuera de línea
Análisis fuera de línea: recuperar PE
Análisis fuera de línea: Modo Bilateral
Mo
do
Bil
ate
ral

Espacio para el texto

Análisis fuera de línea: Estadígrafos
Análisis fuera de línea: Modo Lotes
Mo
do
Lot
es
Análisis fuera de línea: Ver
Análisis fuera de línea: Norma

Existe un conjunto de normas

predefinidas pero a su vez el
programa permite modificarlas y
salvarlas como una nueva norma
Análisis fuera de línea: Reportes
El reporte es fácilmente configurable,
solo hay que seleccionar que añadir o
quitar

1. Reporte estándar: Imprime sólo los gráficos de las señales con sus
tablas de latencias separadas por oídos.
2. Gráficos de calidad de la señal: Imprime los gráficos de calidad de la
señal –estimadores
3. Tablas de latencias y amplitudes por Norma: Imprime las tablas de
latencias, amplitudes e intervalos interpicos, separadas por oídos,
comparándolas con las Normas. Señala en color amarillo los valores
que se desvían de las Normas.
4. Curvas de latencias y amplitudes por Norma: Imprime los gráficos
de latencias y amplitudes separadas por oídos comparándolas con la
Norma.
Análisis fuera de línea: Vista Previa
Análisis fuera de línea: Impresión
PEA de Estado Estable

Esta aplicación fue especialmente desarrollada para el registro y

procesamiento de los Potenciales Evocados Auditivos de Estado
Estable -PEAee-. Mediante esta técnica se puede realizar una
exploración audiométrica detallada por frecuencias de ambos oídos
simultáneamente, obteniéndose las curvas audiométricas en el
mismo formato de la audiometría tonal convencional.
Principales funcionalidades de PEA de Estado Estable
1. Graficar las señales bioeléctricas registradas, tal como son enviadas por el equipo y
promediadas.
2. Posibilidad de estudios unilaterales o bilaterales.
3. Detección automática de ausencia o presencia de respuesta al estimulo presentado a través
de procesamiento matemático.
4. Generación de audiograma.
5. Control de todos los parámetros del equipo: amplificadores, registro y estimulador auditivo.
6. Existencia de protocolos predefinidos con la posibilidad de crear y modificar los propios.
7. Almacenamiento de los registros realizados en bases de datos.
8. Generación de reportes.
 Ventana de inicio de PEAee
Equipo desconectado

Equipo conectado
 PEA Estado Estable. Barra de Herramientas

Ampliar / Comenzar /
Recuperar Restaurar Detener Vía de
PE Vista FFT Estadígrafo Promediaciones Estimulación
Abrir / Previa Medición de Cambiar
Crear BD Impresión Lotes Impedancia Intensidad

Seleccionar / Impresión Memoria Muestra / Selección de

Nuevo Oculta EEG Oído
Paciente
Salvar Audiograma Inspector de Limpia Habilita /
PE PEAee Registro Deshabilita
Enmascaramiento
Base de Datos y Pacientes

El proceso de selección y/o creación de una Base de Datos, así

como el del paciente en este modulo es idéntico al de PEA
Transientes e igualmente ambas informaciones, BD y paciente
seleccionado, se muestran en la barra de información
Protocolo
 Ventana de registro de los potenciales Barra de Información

Menú
Principal Barra de
Herramientas

Panel de Información
Estadígrafos

FFT (Transformada
Rápida de Fourier)

EEG
Procesamiento
Estadígrafos
EEG Tipos: T2H y T2C
Indicadores:
• Significación de la respuesta
• Amplitud
• Fase
• NRR (ruido residual)
• T2H
Promediación
• T2C

FFT

Respuesta No Respuesta
Detección automática de la respuesta: estadígrafos

Una de las características

distintivas de esta aplicación
es su capacidad, mediante
procesamientos estadísticos,
de determinar la existencia o
no de respuesta y con ello
construir el audiograma de
manera automática
Información contextual
En la gráfica de la FFT, los marcadores en rojo y azul
indican la ubicación de las moduladoras en la señal. Al
pasar lentamente el ratón sobre estos marcadores o
sobre los estadígrafos, se muestran pequeñas ventanas
que brindan información adicional, tanto del estímulo
como del análisis del potencial. El color de los
marcadores –rojo y azul- se corresponden con el código
internacional utilizado para diferenciar el oído izquierdo
del derecho.
Marcadores

La ventana donde se grafica la FFT contiene dos marcadores o cursores: uno

móvil y el otro fijo, A y B, respectivamente. Estos marcadores se pueden
cambiar de posición: manteniendo el botón del ratón presionado sobre uno
de ellos, la coloración del marcador cambia a amarillo indicando que está
seleccionado, y arrastrándolo hacia la nueva posición. Estos marcadores
permiten seleccionar que parte de la señal se amplía, cuando se presiona el
botón Zoom o se elige la opción correspondiente en el Menú Ver.
Audiograma

Tanto en el registro como en el

análisis fuera de línea es
posible obtener el audiograma.
Durante el registro, si el
usuario selecciona esta opción
el programa construye el
audiograma con la información
los potenciales evocados
obtenidos hasta ese punto.
Análisis fuera de línea: recuperar PEAee
Análisis fuera de línea
Análisis fuera de línea: Modo Lotes
Análisis fuera de línea: Modo Memoria
Análisis fuera de línea: Informacion
Análisis fuera de línea: Vista Previa
Configuración de algunos parámetros
Aplicación para pesquisajes auditivos
Interacción con la aplicación
Auto-calibración del equipo

Luego de lograr una conexión exitosa con el equipo, se realiza la auto-

calibración.
A partir de los datos obtenidos de la calibración se determina el valor real de
ganancia y el nivel de desviación de la línea base.
Si los valores de la señal de calibración se encuentran fuera del intervalo el
sistema informa al usuario que se requiere asistencia técnica para que no
proceda con la aplicación de la prueba.
Terminada la auto-calibración de forma exitosa se presenta la Pantalla Principal
de la aplicación.
Pantalla Principal
Botones e iconos
Comando Abrir Base de Datos
Comando Paciente
Introduciendo Datos del paciente
Iniciando las pruebas

Seleccionando el oído

La intensidad del estímulo y el nivel de rechazo de artefactos no pueden

ser modificados:
50 dB HL como valor de estimulación
50 V como nivel de rechazo.
Iniciando las pruebas

La intensidad del estímulo y el nivel de rechazo de artefactos no pueden ser

modificados, sus valores vienen ya pre-establecidos en la aplicación
BabyScreen.
• Amb. Ruidoso: 55 dB HL para la vía aérea, 45 dB HL para la ósea.
• Niño: 50 dB HL para la vía aérea, 40 dB HL para la ósea.
• Lactante: 50 dB HL para la vía aérea, 35 dB HL para la ósea.
• Neonato: 50 dB HL para la vía aérea, 30 dB HL para la ósea.
Iniciando las pruebas
Monitoreo EEG

A Segmento Rechazado B Segmento No Rechazado

Promediacion

Ruido
Respuesta significativa
Señal mantenida luego de 3
promediaciones
seguidas

Progreso de la prueba,
hasta 32 promediaciones
Resultados de la Prueba
Impresión de Resultados de la Prueba
Reproducción de Resultados
Próxima actividad

Impedanciometro
