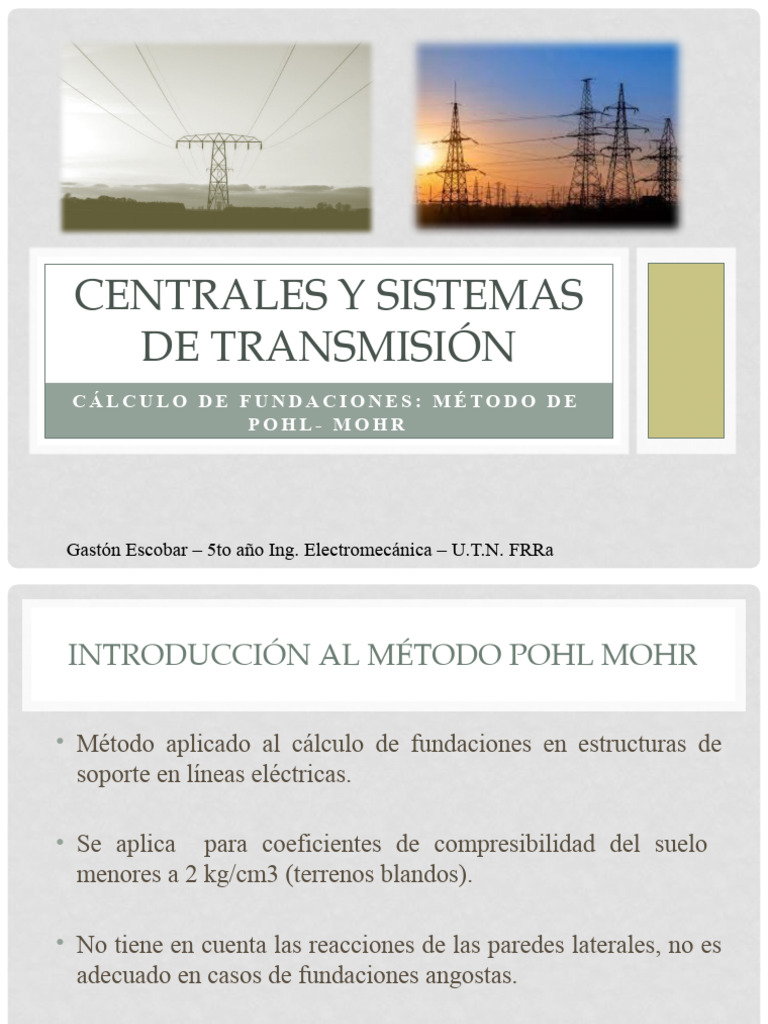

CENTRALES Y SISTEMAS

DE TRANSMISIÓN
CÁLCULO DE FUNDACIONES: MÉTODO DE
POHL- MOHR

Gastón Escobar – 5to año Ing. Electromecánica – U.T.N. FRRa

 INTRODUCCIÓN AL MÉTODO POHL MOHR

• Método aplicado al cálculo de fundaciones en estructuras de

soporte en líneas eléctricas.

• Se aplica para coeficientes de compresibilidad del suelo

menores a 2 kg/cm3 (terrenos blandos).

• No tiene en cuenta las reacciones de las paredes laterales, no es

adecuado en casos de fundaciones angostas.

• Se limita a fundaciones de sección rectangular. Se supone que

la presión en la base es constante y proporcional al hundimiento
del fondo (distribución lineal de las presiones en la base).
REPRESENTACIÓN GRÁFICA DE UNA
FUNDACIÓN Y LA FUERZA VERTICAL
RESULTANTE SOBRE ELLA
“El método de Pohl Mohr se basa en las fórmulas de Mohr para determinar
las presiones máximas en la cara inferior de la fundación con la aplicación
de las tablas de Pohl”

• Primero se determina el punto de ubicación v de la fuerza vertical

resultante V que actúa sobre la fundación, a través de las siguientes
ecuaciones:

• Con los valores de ey y ex se calculan las relaciones ey/b y ey/a donde

a y b son las dimensiones de la sección rectangular medidas sobre los
ejes x-x e y-y respectivamente.
 REPASO: FLEXIÓN COMPUESTA
(COMPRESIÓN EXCÉNTRICA DE BARRAS
CORTAS)
• Cuando a una barra se le aplica una fuerza axial de
compresión en el baricentro de su sección, estamos ante un
caso de compresión simple y la tensiones se distribuyen
uniformemente en toda la sección (eje neutro en el infinito).

• Cuando una barra se solicita a flexión pura y simple, la distribución de tensiones en la

sección será tal que pasará de un máximo de tracción en un extremo, a un mínimo de
compresión en el otro extremo, siendo nulas las tensiones a lo largo del eje neutro (el
cual pasa por el baricentro)
 REPASO: FLEXIÓN COMPUESTA
(COMPRESIÓN EXCÉNTRICA DE BARRAS
CORTAS)
• En el caso de las fundaciones, la fuerza puntual resultante ejerce una
compresión, pero está desfasada tanto respecto del eje x-x una distancia e y
como respecto del eje y-y una distancia ex. Estamos en un caso de flexión
compuesta oblicua, por lo que las tensiones se calculan como:

Recordando que

El eje neutro no coincide con ninguno de los ejes principales de inercia, sino que los
corta en un punto.
DETERMINACIÓN DEL EJE NEUTRO

El eje neutro de una sección es aquel donde las tensiones en las fibras son nulas,
por lo tanto se debe verificar:

Esta es la ecuación de una recta cuyo trazado se puede hacer calculando los
punto x e y de intersección con los ejes principales de inercia:
 DETERMINACIÓN DEL EJE NEUTRO

De acuerdo a la zona donde se ubique la carga puntual V, se pueden dar 3 casos:

1) Eje neutro pasa por dentro de la sección analizada (base de la fundación)

Una parte de la base estará solicitada a compresión (zona activa) y la otra a la
tracción (zona inactiva que se levanta del fondo de excavación).

2) Eje neutro pasa por el borde de la sección analizada (base de la fundación)

Toda la sección está sometida a compresión y las tensiones se distribuyen
de forma triangular

3) Eje neutro pasa por fuera de la sección analizada (base de la fundación)

Toda la sección se somete a compresión y las tensiones se distribuyen de
forma trapezoidal.
 DISEÑO DE LA FUNDACIÓN

Para que el dimensionamiento de la base de la fundación sea correcto, se debe verificar

que la totalidad de su sección esté solicitada a compresión (de forma que se maximice la
zona activa capas de resistir los esfuerzos externos de compresión).

Para que esto suceda, las longitudes m y n deben coincidir con b/2 y a/2 respectivamente,
para una sección rectangular tendremos entonces:

De las expresiones anteriores se puede deducir que para que la totalidad de la sección sea
activa y esté sometida a la compresión se debe cumplir:
 DETERMINACIÓN DE LAS PRESIONES
MÁXIMAS
Según el punto de aplicación de la fuerza V la distribución de tensiones normales
puede ser: Triangular, trapecial o pentagonal.

“El cálculo directo de las tensiones máximas sólo se puede hacer cuando la
distribución es triangular o trapecial”
 APLICACIÓN MÉTODO POHL MOHR

Para calcular las presiones máximas en cualquier distribución de

cargas, se recurre a la fórmula de Mohr que se expresa a
continuación:

Donde es un coeficiente que se extrae de las tablas de Pohl, donde se ingresa con
los valores de: ex/a y ey/b.

SE DEBE VERIFICAR SIEMPRE QUE LAS TENSIONES MÁXIMAS

DESARROLLADAS EN LA BASE DE LA FUNDACIÓN NUNCA SUPEREN LAS
TENSIONES MÁXIMAS ADMISIBLES POR EL SUELO EN ESA ZONA.
EJEMPLO TABLA DE POHL
 ÁNGULO DE GIRO DEL MACIZO

Como ya dijimos, si la fundación es angosta puede aparecer un giro

inadmisible del bloque, por lo que estos casos es conveniente trabajar con el
método de Sulzberger.

Cálculo del ángulo de giro que sufre el macizo debido al hundimiento:

En donde:

Para soportes de altura media se admite

 EJEMPLO

En el ejemplo que sigue se calcula una fundación cuyas dimensiones se detallan en la

fig. 30, siguiendo el método de Pohl Mohr.
CÁLCULO DE LA FUERZA RESULTANTE

• Cálculo del volumen de hormigón:

• Cálculo del peso de hormigón:

• Cálculo del volumen de tierra:

• Cálculo del peso de tierra:

• Cálculo de peso estructura:

• Cálculo fuerza resultante:

 CÁLCULO DE LAS TENSIONES
MÁXIMAS SEGÚN POHL MOHR
• Cálculo de los momentos de vuelco:

• Cálculo de los puntos de aplicación de la fuerza resultante:

• Con los dos valores calculados en el punto anterior, se hacen las relaciones y y se
ingresa a la tabla de Pohl para hallar el coeficiente .

• Cálculo de las tensiones máximas:

• Se debe verificar: donde
