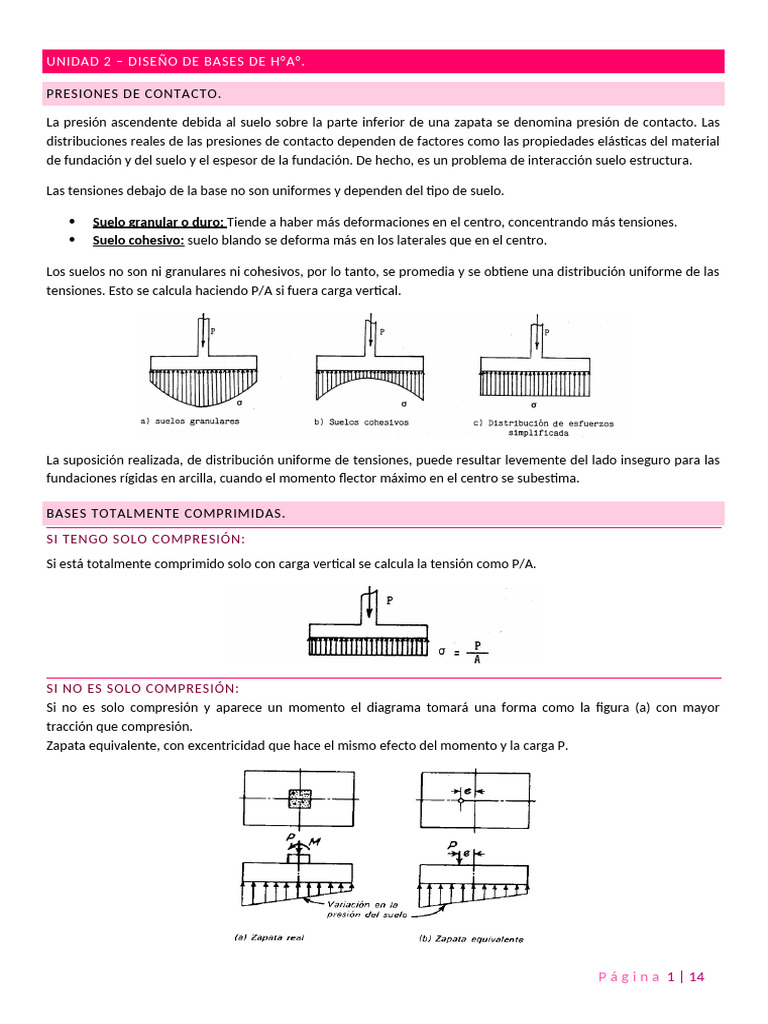

UNIDAD 2 – DISEÑO DE BASES DE H°A°.
PRESIONES DE CONTACTO.
La presión ascendente debida al suelo sobre la parte inferior de una zapata se denomina presión de contacto. Las
distribuciones reales de las presiones de contacto dependen de factores como las propiedades elásticas del material
de fundación y del suelo y el espesor de la fundación. De hecho, es un problema de interacción suelo estructura.
Las tensiones debajo de la base no son uniformes y dependen del tipo de suelo.
Suelo granular o duro: Tiende a haber más deformaciones en el centro, concentrando más tensiones.
Suelo cohesivo: suelo blando se deforma más en los laterales que en el centro.
Los suelos no son ni granulares ni cohesivos, por lo tanto, se promedia y se obtiene una distribución uniforme de las
tensiones. Esto se calcula haciendo P/A si fuera carga vertical.
La suposición realizada, de distribución uniforme de tensiones, puede resultar levemente del lado inseguro para las
fundaciones rígidas en arcilla, cuando el momento flector máximo en el centro se subestima.
BASES TOTALMENTE COMPRIMIDAS.
SI TENGO SOLO COMPRESIÓN:
Si está totalmente comprimido solo con carga vertical se calcula la tensión como P/A.
SI NO ES SOLO COMPRESIÓN:
Si no es solo compresión y aparece un momento el diagrama tomará una forma como la figura (a) con mayor
tracción que compresión.
Zapata equivalente, con excentricidad que hace el mismo efecto del momento y la carga P.
P á g i n a 1 | 14
Excentricidad: donde estaría la carga p, para que produzca la misma carga p junto con el momento.
M
e=
N
PUEDE SER EN DOS DIRECCIONES.
Si tengo momento en dos direcciones, tengo un prisma de tensiones en el suelo, y tengo dos excentricidades.
En el suelo se generará un prisma de tensiones debajo de la base. Esas
tensiones son calculadas con la fórmula de Navier:
N MX My
σ= ± y± x
A IX Iy
X es la fibra más alejada
N es el normal aplicado
M es el momento aplicado, es sobre que eje hace girar ese
momento.
A es área de la base
Se quiere ver cuál es la tensión máxima que se obtiene y si es menor que la
admisible. Para encontrar el dato de Ix e Iy se hace Steinner o si en cambio
usamos W:
N Mx My
σ max /min = ± ±
A Wx Wy
2
b∗h
W=
6
B y h son los lados de la base. H será la dirección en la que tengo el momento.
h: lado más largo respecto al eje que gira el momento, longitud en la dirección del momento. Al aumentar h
se aumenta el momento de inercia y el W para disminuir las tensiones.
El sigma máximo lo saco con los + -.
Si el momento está respecto al eje Y es My y la excentricidad estará aplicada en el eje x, entonces si ex=M/N y
Lx , Ly los lados:
P á g i n a 2 | 14
N N .ex
σ= ±
Lx . Ly Ly
2
Lx .
6
N 6 ¿ ex 6 ¿ ey
σ maxmin= ∗(1± ± )
A Lx Ly
La tracción se pone negativa y la compresión positiva en cimentaciones. Si la tensión máxima es muy grande se
puede o aumentar el área, aumentando Lx o Ly o ambos.
Para que no esté traccionada es que el límite que la tensión mínima sea cero, para lo cual:
6¿ex 6¿ey
0=(1 ± ± )
Lx Ly
Para una sola dirección, las direcciones serian:
L x=6∗e y
L y =6∗e x
NÚCLEO CENTRAL.
Si la excentricidad cae dentro del núcleo central toda la base esta comprimida sino alguna parte va a estar
traccionada.
Este núcleo es un rombo, que está formado por rectas porque la función de Navier está formada por una función
lineal. Posee un valor de Lx/6 para cada lado.
Si cae por fuera del núcleo la base se levantará.
Se recomienda que no esté traccionada más del 25% de la base.
Si cae dentro del núcleo central se puede utilizar la ecuación:
N 6¿ex 6¿ey
σ max−min = ∗(1 ± ± )
A Lx Ly
ÁREA EFECTIVA (MEYERHOF).
Si poseo una base con momento aplicado en las dos direcciones y si se admite que la base tenga una parte
traccionada se debe trabajar con un área efectiva (Meyerhof):
B´ =B−2∗e b
P á g i n a 3 | 14
L ´=L−2∗e L
1
q u ´ =c ´ N c F cs Fcd F ci + q N q Fqs Fqd F qi + γB ´ N γ F γs F γd F γi
2
Qult =qu ´ ( B ´ ) ( L´ )=q u ´ A ´
Reemplazas el Lx por Lx efectivo (B´), donde ya considera que ya hay una parte traccionada.
No se puede tener una excentricidad que caiga fuera de la base, como mucho llega al límite. Si la excentricidad es
muy grande y queda por fuera de la base se ensancha o se cambia de sistema de fundación.
Eje neutro: Hago σ =0y despejo x e y. No puedo usar la ecuación del sigma mínimo o máximo porque esa ecuación
no es para obtener la tensión en cualquier punto.
N MX My
σ= ± y± x
A IX Mx
OTROS MÉTODOS 1 :
Bowles: tantea posibles ejes neutros.
Realiza tanteos, y determina posibles ejes neutros hasta que le queda el equilibrio. El eje neutro es
determinado por las excentricidades igualando a cero la siguiente ecuación:
N 6. ex 6.ey
σ= .(1 ± ± )
A Lx Ly
Despejo y en función de x y de me da una recta, que es el eje neutro.
N Mx My
σ= ± y± x
A Ix Iy
1
Como llegar a la ecuación de Navier despejada
P á g i n a 4 | 14
Kramrisch Fintel: saca un coeficiente que multiplica el área efectiva.
Relación entre la excentricidad y el lado de la base y por medio de una tabla da el coeficiente área efectiva.
El coeficiente es siempre mayor a 1 ya que lo que hago es reducir el área.
Plock: hace lo mismo que el anterior, pero con un Abaco. Generó un ábaco que es la forma gráfica de la tabla de
Krawmsrich.
CIMIENTOS CICLÓPEO VS ZAPATAS CORRIDAS.
Consiste en una cimentación continúa. Se usa la zapata corrida cuando el cimiento corrido por cálculo da una sección
de mucha magnitud.
Viga de fundación: esta no se deforma por estar apoyada en su longitud se dimensiona igual que una viga de
encadenado. No posee esfuerzo de flexión, no posee armadura de flexión. Esta viga al no deformarse, se calcula
igual que una viga de encadenado.
Viga de encadenado: Busca mantener el muro de mampostería confinado, para que ningún ladrillo se salga del
plano. El sismo genera bielas comprimidas sobre el muro y los mismos deben ser soportados por la viga de
encadenado.
P á g i n a 5 | 14
Se busca que el cimiento ciclópeo no tenga zonas de tracción, que sea pura compresión así no haya que ponerle
armadura. Los esfuerzos generan bielas dentro del núcleo del cimiento ciclópeo.
CIMIENTO CORRIDO.
Ejemplo de dimensionado de cimiento ciclópeo:
ANÁLISIS DE CARGA DE LA CUBIERTA.
Carga Kg/m2
Chapa 7
Aislación 3
Cielorraso 20
Perfil c 5
D 35
S 90
ANÁLISIS ENTREPISO.
D 400 kg/m2
L 200 kg/m2
ANÁLISIS MURO.
kg kg
Muro :2000 ∗0 ,20 m∗6 m=2400
m
3
m lineal de muro
PESO PROPIO DEL H° CICLÓPEO.
Se toma entre el 7 al 10% de la sumatoria de las cargas:
D cubierta 105 Kg/m
D Losa 1200 Kg/m
S cubierta 270 Kg/m
L losa 600 Kg/m
D muro 2400 Kg/m
TOTAL 4575
+ 10% 5033 Kg/m
D= 35*3m =105kg/m
En san Rafael:
P á g i n a 6 | 14
P
σ adm =
A
kg
50.33
P m
a nec = = =33 cm de ancho
σ nec kg
1.5 2
m
CONDICIÓN DE RIGIDEZ:
Tipo I [Fig.1] Rígidas 0 , 5 d 0>Vmáx
Tipo II [Fig. 2] Semi rígidas 0 , 5 d 0≤ Vmáx ≤2 d 0
Tipo III [Fig. 3] Flexibles Vmáx >2 do
RÍGIDAS.
El cimiento corrido es rígido por ende solo tiene compresión. Debemos cumplir la condición que el voladizo máximo
sea inferior a 0,5 veces la altura.
No voy a tener tracción en ningún lado.
SEMIRÍGIDAS:
FLEXIBLES:
Resumen:
P á g i n a 7 | 14
Si tengo estudio de suelo puedo ir por capacidad de carga ultima.
C TENSIONES ADMISIBLES.
P s (Cargasde servicio)
A=
σ adm
El código de edificación dice:
CAPACIDAD DE CARGA.
Me baso en lo que dice el CIRSOC:
𝑃𝑢 𝐶𝑎𝑟𝑔𝑎𝑠 𝑚𝑎𝑦𝑜𝑟𝑎𝑑𝑎𝑠 ≤ ∅ 𝐴 𝜎𝑢
𝐴 ≥ 𝑃𝑢 ∅ 𝜎𝑢
METODO LRFD (LOAD RESISTANCE FACTOR DESIGN): método de diseño por carga y resistencia
MÉTODO DE DISEÑO POR FACTORES
DE CARGA Y RESISTENCIA
Dimensionamiento del hormigón: CIRSOC 201 (Tabla 7.7.1).
DIMENSIONAMIENTO HORMIGÓN.
RECUBRIMIENTOS:
P á g i n a 8 | 14
Tengo que dejar el recubrimiento por más que tenga el hormigón de limpieza.
BASES 2 :
Construidas con H-30 y menores.
DIMENSIONAMIENTO:
SECCIONES CRÍTICAS.
Las secciones críticas para flexión son planos verticales que pasan por las caras de la columna (Figura 7.2.2.1.1). Se
trata en definitiva de líneas de rotura que pasan tangentes a las caras de la columna.
2
Saber cómo localizar el eje neutro con solo la información de dirección de momentos y normal.
P á g i n a 9 | 14
En los cálculos se introduce una simplificación que deja los resultados del lado seguro: se supone que la sección
resistente es de ancho constante e igual al menor ancho de la sección transversal (Figura 7.2.2.1.2).
Al dimensionar a flexión buscamos determinar el momento máximo en la sección de la base. Siempre en las
fundaciones la carga es la reacción del suelo, ya que la carga de la columna sirve como apoyo de la fundación.
Hay dos voladizos respecto a las caras de la columna donde la parte traccionada es la fibra inferior y la fibra superior
es la comprimida. SI se analiza de manera al revés como si fuese una losa de un tanque. Va a ser un diagrama
triangular restándole ql2/8 y siendo el valor máximo en el borde de la columna ql 2/2. Razón por la cual la parte
traccionada pasa por el borde de la columna.
Siempre simplificamos la reacción del suelo como una carga uniforme rectangular equivalente.
En extremos es 0, en el centro vale ql2/2.
El momento máximo me sirve para calcular la armadura. Concentrando en franjas en el borde de la columna.
P á g i n a 10 | 14
Voy a concentrar más armadura cerca de la columna, donde haya mayor flexión. Voy poniendo en franjas, y voy
bajando la cantidad de armadura a medida que me alejo.
SECCIONES CRÍTICAS CORTE.
Se asume a que las fisuras son a 45° entonces se toma el corte a una distancia d de la columna.
La carga que corta la zapata es la reacción del suelo, la columna para la zapata es un apoyo. Por la columna tengo
una reacción de carga viva L y de carga muerta D, pero no importan, ya que es un apoyo. Lo que le afecta a la zapata
es la reacción del suelo.
Obtengo la reacción del suelo, el sigma 0 (q): para esto si se necesita el D y el L.
P á g i n a 11 | 14
1.2 D+1.6 L
q=
Lx∗L y
De este q en el corte participara desde el borde de la losa hasta d. La fuerza de corte respecto a los ejes será:
V v =q∗L y∗ ( L2 − c2 −d ) →respecto a un eje
x
V v =q∗Lx∗ ( Ly c
)
− −d →respecto al otro eje
2 2
C= ancho de la columna.
d= ancho útil de la losa de la zapata.
Se usa el más grande de los dos y se verifica que sea menor que lo que resiste el H° al corte:
1
V c = ∗√ f c ´∗b w∗d
6
Solo resiste al corte el hormigón, NO el acero.
SECCIONES: CRÍTICAS PUNZONAMIENTO.
Tengo que verificar el punzonamiento en un perímetro crítico.
Resumen a corte y punzonado: Se produce una rotura por corte alrededor de la columna porque no resiste.
VERIFICACIÓN DE LA BASE A PUNZONADO.
Se ve la sección crítica y lo afecta la reacción del suelo por fuera de esa área.
Corte ultimo de punzonado:
1
V u=q∗( Lx ∗L y −( c 1+ d )∗( c 2+d ) ) <V c = ∗√ f c ´∗bo
6
P á g i n a 12 | 14
Donde:
b o=2∗( ( c 1+d ) + ( c 2+ d ))
DIMENSIONADO AL PUNZONAMIENTO:
V v =q∗[ Lx ∗L y −( c f +d )∗(c 2 +d )]
1
V c = ∗√ f c ´∗b 0∗d
3
b 0=2∗[ ( c 1+ d ) +(c 2+ d)]
¿Por qué anclamos de la siguiente manera? (imagen de la derecha):
Se hace el anclaje donde tengo más hormigón y tengo compresión, más en la parte central, ya que cuando se fisura
el hormigón en su estado ultimo y desaparece, deja de ser un anclaje.
Se dobla hacia la esquina contraria. El acero que se calcula es el que tiene la misma dirección que el momento del
voladizo que se genera, el transversal es C° y T°.
P á g i n a 13 | 14
ARMADO CORRECTO:
Debo anclar en la zona que tengo compresión, entonces aprovecho el nudo en donde tengo compresión. Se cruzan a
la esquina opuesta.
