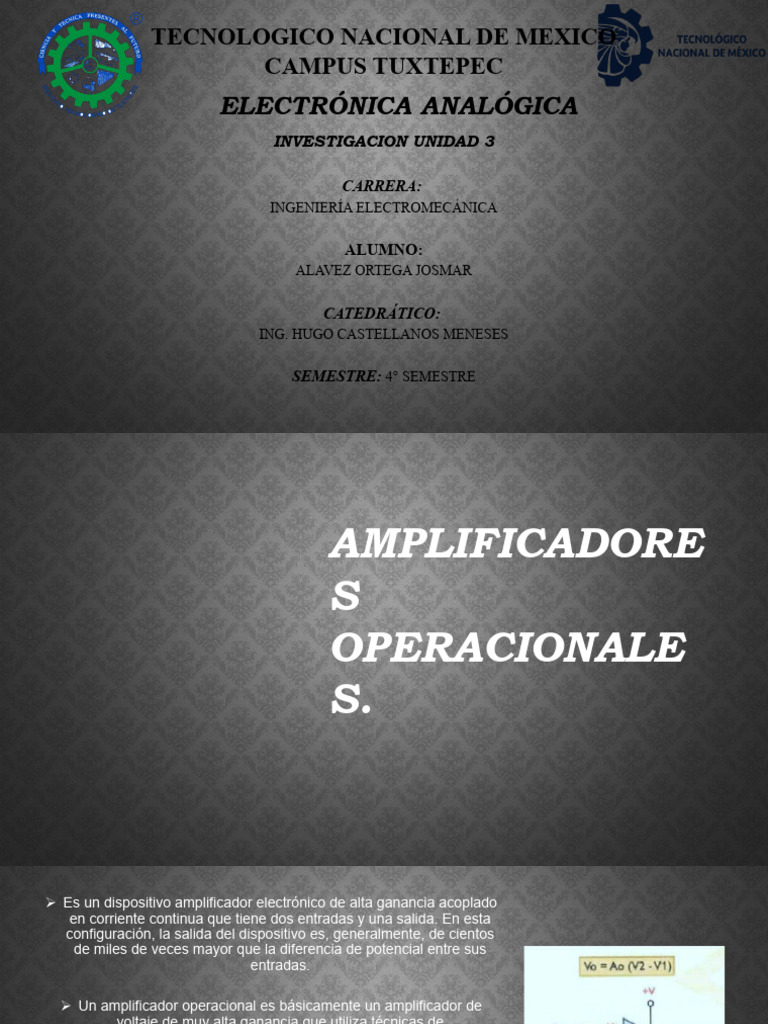

TECNOLOGICO NACIONAL DE MEXICO

CAMPUS TUXTEPEC
ELECTRÓNICA ANALÓGICA
INVESTIGACION UNIDAD 3

CARRERA:
INGENIERÍA ELECTROMECÁNICA

ALUMNO:
ALAVEZ ORTEGA JOSMAR

CATEDRÁTICO:
ING. HUGO CASTELLANOS MENESES

SEMESTRE: 4° SEMESTRE
AMPLIFICADORE
S
OPERACIONALE
S.
 Es un dispositivo amplificador electrónico de alta ganancia acoplado
en corriente continua que tiene dos entradas y una salida. En esta
configuración, la salida del dispositivo es, generalmente, de cientos
de miles de veces mayor que la diferencia de potencial entre sus
entradas.

 Un amplificador operacional es básicamente un amplificador de

voltaje de muy alta ganancia que utiliza técnicas de
retroalimentación par controlar sus características de desempeño
tales como ganancia, impedancia de entrada, respuesta de
frecuencia entre otras.

 El AOP es un elemento estrella en los sistemas analógicos, con él

podemos amplificar señales, atenuarlas, filtrarlas, etc.

3.1ARQUITECTURA DE UN
AMPLIFICADOR OPERACIONALES.
¿Usos de los ampliadores
operacionales?
 Efectúan todo tipo de operaciones matemáticas con
cantidades representadas por señales.
 Son útiles en sistemas de control , procesamiento de
señales , instrumentación , computación analógica
entre otras.
Estructura interna.
Los APO están formados por etapas:
1. Etapa amplificadora de entrada diferencial y salida diferencial.
2. Etapa de entrada diferencial y salida asimétrica.
3. Etapa intermedia.
4. Etapa de salida .
 Limitaciones de los amplificadores.
Saturación:
Un Amplificador Operacional típico no puede suministrar más de la
tensión a la que se alimenta, normalmente el nivel de saturación es del
orden del 90% del valor con que se alimenta. Cuando se da este valor
se dice que satura, pues ya no está amplificando. La saturación puede
ser aprovechada por ejemplo en circuitos comparadores.
Tensión de offset:
Es la diferencia de tensión que se obtiene entre los dos pines de entrada
cuando la tensión de salida es nula, este voltaje es cero en un
amplificador ideal lo cual no se obtiene en un amplificador real. Esta
tensión puede ajustarse a cero por medio del uso de las entradas de
offset (solo en algunos modelos de operacionales) en caso de querer
precisión.
Capacidades:
El amplificador operacional presenta capacidades (capacitancias)
parásitas, las cuales producen una disminución de la ganancia conforme
se aumenta la frecuencia.
anteriores variarán de forma diferente con la temperatura si son
bipolares o JFET.
 GANANCIA EN LAZO ABIERTO.
Cuando se aplica una señal a la entrada, la ganancia
es el cociente entre la tensión de salida Vs y la de
entrada Ve que tiene el amplificador operacional
cuando no existe ningún lazo de realimentación entre la
GANANCIA EN LAZO CERRADO.
salida y alguna de las dos entradas. Ver el diagrama.
Como decimos los amplificadores operacionales
La ganancia del amplificador en lazo abierto está dada
prácticos tienen ganancia de tensión muy alta
por la siguiente fórmula:
(típicamente 105), sin embargo esta ganancia varía con
AV = Vs / Ve
la frecuencia. La forma de compensar esto es, controlar
la ganancia de tensión que tiene el amplificador
operacional. Con la realimentación, la ganancia de lazo
cerrado, depende de los elementos empleados en la
realimentación y no de la ganancia básica de tensión
del amplificador operacional, por lo que, para modifica
Configuración de apo. la ganancia modificaremos los valores de R1 y R2.
 Comparador La ganancia se obtiene por la siguiente fórmula:
 Seguidor AV= – Vo / Vin.
 No inversor El signo negativo indica que la señal en la salida será la
 Sumador inversor opuesta a la entrada.
 Restador inversor
 Integrador ideal
 Derivador ideal
Características generales.
Una vez explicado todos los parámetros que pueden afectar al comportamiento de AOP enumeraremos las
características que definen a un AOP ideal.

• - resistencia de entrada infinita.

• - resistencia de salida cero.

• - ganancia en tensión en modo diferencial infinita.

• - ganancia en tensión en modo común cero.

• - corrientes de entradas cero.

• - ancho de banda infinito.

• - ausencia de desviación en las características con la temperatura.

Propiedades que posee un apo.

Hablando idealmente un apo tiene las siguientes propiedades.

• 1. la ganancia de voltaje es infinita (Ao =infinito ).

• 2.- la impedancia de entrad es infinita (Rin = infinito ).

• 3. la impedancia de salida es cero(Ro=0).

• 4.-el ancho de banda es infinito (Bw=infinito ).

• 5.-el voltaje de salida (Vo) es cero cuando el voltaje diferencial de entrada (v2-v1) = 0.
Amplificador Seguidor de Voltaje.
Es el tipo de amplificador operacional más básico, a pesar de su aparente
falta de funcionalidad, su uso radica al poder recibir una impedancia muy
alta, entregando una impedancia extensamente menor.

Amplificador operacional inversor.

Para el uso de esta configuración, la salida realimenta la entrada
negativa, o el inverso mediante una resistencia que llamaremos «R2». Y
la señal de entrada se aplica al pin invertido mediante otra resistencia que
llámatenos «R1». El pin positivo se debe conectar a tierra (GND).Es
necesario hacer evidente su uso en el caso que R1 y R2 tienen el mismo
valor de resistencia.

3.2 TIPOS DE
AMPLIFICADORES
OPERACIONALES.
 Amplificador sumador inversor.
Cuando estamos agregando resistencias en paralelo al pin
de entrada inversora del circuito del amplificador operacional
inversor, y como resultado todos los voltajes se suman. En
comparación con el amplificador operacional sumador no
inversor, podemos agregar indefinidamente la cantidad de
voltajes, sin necesidad de cambiar los valores de resistencia.

Amplificador operacional diferencial.

En el amplificador operacional inversor, se amplificó un voltaje que fue
aplicado en el pin inversor, y el voltaje de salida estaba fuera de fase. El pin
no inversor es conectado a tierra (GND) en esta configuración. Para
configurar un amplificador diferencial, es necesario modificar aplicando un
voltaje mediante un divisor de voltaje en la entrada no inversora.
 Amplificador integrador.
Cuando requerimos utilizar una forma de onda triangular, es necesario
integrar una señal de onda cuadrada. Cuando tenemos un amplificador
operacional, se agrega un capacitor en la ruta de respuesta inversora, y
una resistencia en el pin se la salida inversora de entrada. Es necesario
tomar en cuenta que se debe conectar una resistencia en paralelo a la
capacitancia para evitar obtener problemas de saturación.

Amplificador operacional diferenciador.

Este amplificador funciona de forma similar al integrador, con la
diferencia de intercambiar la capacitancia y la resistencia.
Amplificador operacional detector de
picos de corriente.
Más allá de una configuración de amplificadores
operacionales, se considera una aplicación directa.
En este caso estamos utilizando el capacitor como
memoria, cuando el voltaje de entrada en la entrada
no inversora es más grande que el voltaje que
aparece en la entrada inversora, que a su vez
también es el voltaje del capacitor; el amplificador
entrará en estado de saturación, provocando que el
diodo se dirija hacia adelante, alimentando el
capacitor.
 El Ao se fabrica de un pequeño chip de silicio y se
encapsula en una caja adecuada que puede ser:
Encapsulado metálico, Encapsulado DIP, 8
terminales, SOIC y Encapsulado PLCC.

3.3 ESPECIFICACIONES DE LOS

AMPLIFICADORESOPERACIONALES.
Amplificador operacional Ideal y Real.

Lazo abierto
Es aquel sistema en que solo actúa el proceso sobre la
señal de entrada y da como resultado una señal de salida
independiente a la señal de entrada, pero basada en la
primera. Esto significa que no hay retroalimentación hacia
el controlador para que éste pueda ajustar la acción de
control. Es decir, la señal de salida no se convierte en
señal de entrada para el controlador.
Lazo cerrado
Son los sistemas en los que la acción de control está en
función de la señal de salida. Los sistemas de circuito
cerrado usan la retroalimentación desde un resultado final
para ajustar la acción de control en consecuencia.

AMPLIFICADOR OPERACIONAL LM741.

Amplificador operacional modelo LM741 de Nacional
Semiconductor con encapsulado plástico, tipo: circuito
integrado Primera en 1964 inventor: Robert John Widlar
3.4 APLICACIONES BASICAS
DE LOS AMPLIFICADORES
OPERACIONALES.
Los amplificadores operacionales se pueden usar en la construcción de filtros
activos, proporcionando funciones de paso alto, paso bajo, paso de banda,
rechazo de banda y retardo. La alta impedancia de entrada y la ganancia de
un amplificador operacional permiten el cálculo directo de los valores de los
elementos, permite la implementación precisa de cualquier topología de filtro
deseada con poca preocupación por los efectos de carga de las etapas en el
filtro o de las etapas posteriores.

Un amplificador operacional puede, si es necesario, ser forzado a actuar como

un comparador. La diferencia más pequeña entre los voltajes de entrada se
amplificará considerablemente. Los amplificadores operacionales se usan en
la construcción de osciladores, como un oscilador de puente Wein. Los
amplificadores operacionales también se usan en circuitos no lineales, como
amplificadores logarítmicos y antilogarítmicos.

Los amplificadores operacionales encuentran aplicaciones como fuentes de

tensión, fuentes de corriente y sumideros de corriente, y también como DC y
amp; Voltímetros AC. Los amplificadores operacionales también se utilizan en
Al utilizar el amplificador operacional en lazo abierto,
la ganancia en la salida será siempre muy grande,
aproximadamente del orden de 100.000 veces o más,
una pequeña variación en las tensiones de
entrada vs+ y vs-produce que a la salida
del amplificador tengamos un valor cercano a la tensión
de alimentación.
Si v1 es mayor que v2, la tensión a la salida del
comparador será la alimentación positiva de la
fuente vs+.
Si v2 es mayor que v1, la tensión a la salida del
comparador será la alimentación negativa de la
fuente vs-.

3.4.1
COMPARADOR
3.4.2 SEGUIDOR
En este circuito, la entrada v(+) está
conectada a masa y la señal se aplica a la
entrada v(-) a través de r1, con realimentación
desde la salida a través de r2. La entrada v(-)
es un punto de tierra virtual, ya que está a un
potencial cero.

El circuito comúnmente más utilizado es el

circuito de ganancia constante.

3.4.3 INVERSOR.
 3.4.4 NO INVERSOR.
Este es el caso en que la tensión de entrada ve, está
en fase con la de salida vs, esta tensión de salida,
genera una corriente a través de r2 hacia el terminal
inversor, a su vez a través de r1, se genera una
corriente hacia el mismo terminal pero de signo
contrario, por lo que ambas corrientes se anulan,
reflejando en la salida la tensión de entrada
amplificada.

Según se ha mencionado antes, el valor de +ve se

refleja en la entrada inversora -ve del amplificador
operacional y teniendo en cuenta que se considera un
«cortocircuito virtual», podemos establecer que ie =
ve/r1.

Y como la corriente en la entrada inversora i– = 0; i1

= i2; por lo tanto vo = (r1 + r2) i1, sustituyendo; vo/ ve
= (1 + r2/r1);
y finalmente la ganancia en tensión:
3.4.5 SUMADOR Y RESTADOR.

Un amplificador operacional sumador restador u op-amp sumador

restador, las entradas pueden sumarse y restarse.

Las ecuaciones vistas en el sumador inversor y en el sumador no

inversor son totalmente válidas. El circuito de un op-amp sumador-
restador es el siguiente:
 Otra modificación del amplificador inversor, que
también aprovecha la corriente en un condensador es
el diferenciador o derivador mostrado en la figura.

En el que, la tensión de salida es proporcional a la

derivada de la señal de entrada vi y a la constante de
tiempo (t =rc), la cual generalmente se hace igual a la
unidad.

Para efectos prácticos el diferenciador proporciona

variaciones en la tensión de salida ocasionadas por el
ruido para el cual es muy sensible, es la razón por la
cual es poco utilizado.

3.4.6 DIFERENCIADOR.
3.4.7 INTEGRADOR.

Una modificación del amplificador inversor, es el

integrador, mostrado en la figura, se aprovecha de esta
característica.

Se aplica una tensión de entrada Ve, a R1, lo que da lugar

a una corriente ie. Como ocurría con el amplificador
inversor, V(-) = 0, puesto que V(+) = 0 que, por tener
impedancia infinita toda la corriente de entrada ie pasa
hacia el condensador Co, a esta corriente la llamamos io.

Se ha visto que ambas configuraciones básicas del AO

actúan para mantener constantemente la corriente de
realimentación, io igual a ie.
El elemento realimentador en el integrador es el
condensador Co. Por consiguiente, la corriente constante
io, en Co da lugar a una rampa lineal de tensión. La
tensión de salida es, por tanto, la integral de la corriente
de entrada, que es forzada a cargar Co por el lazo de
realimentación.
Entre las múltiples aplicaciones que tiene el amplificador
operacional, es de gran importancia la del computador
analógico, lo cual, consiste en la implementación y
solución de sistemas de ecuaciones lineales además de la
solución de ecuaciones diferenciales de cualquier orden.
