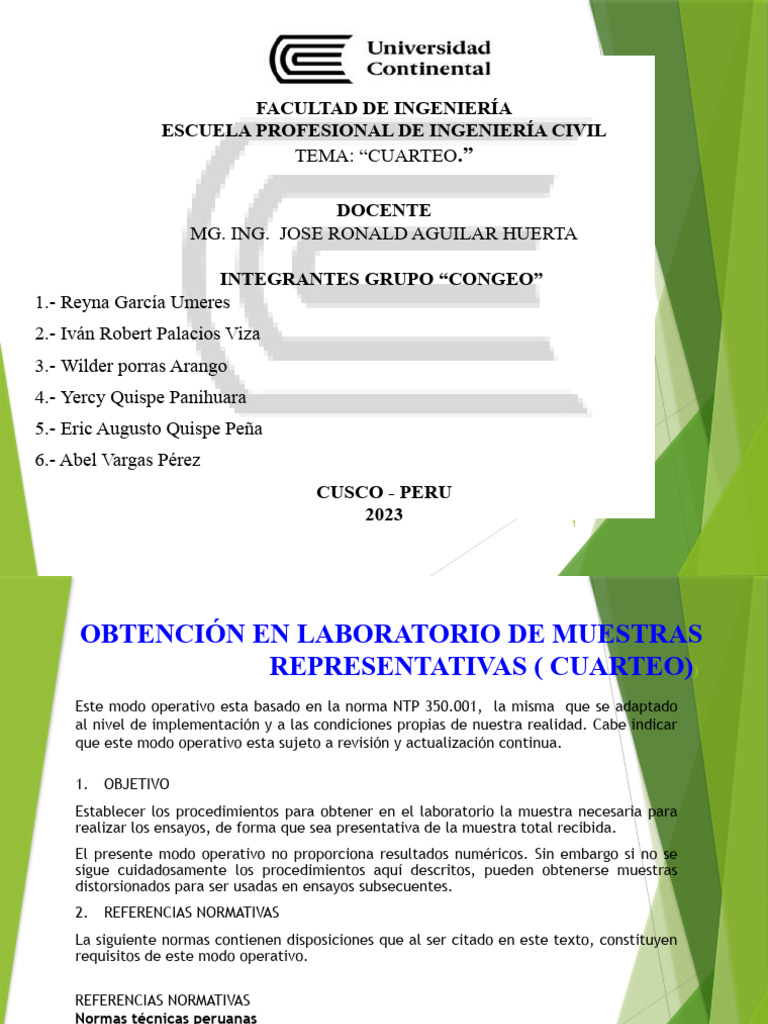

FACULTAD DE INGENIERÍA

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

TEMA: “CUARTEO.”

DOCENTE
MG. ING. JOSE RONALD AGUILAR HUERTA

INTEGRANTES GRUPO “CONGEO”

1.- Reyna García Umeres
2.- Iván Robert Palacios Viza
3.- Wilder porras Arango
4.- Yercy Quispe Panihuara
5.- Eric Augusto Quispe Peña
6.- Abel Vargas Pérez
CUSCO - PERU
2023 1
OBTENCIÓN EN LABORATORIO DE MUESTRAS
REPRESENTATIVAS ( CUARTEO))
Este modo operativo esta basado en la norma NTP 350.001, la misma que se adaptado
al nivel de implementación y a las condiciones propias de nuestra realidad. Cabe indicar
que este modo operativo esta sujeto a revisión y actualización continua.

1. OBJETIVO
Establecer los procedimientos para obtener en el laboratorio la muestra necesaria para
realizar los ensayos, de forma que sea presentativa de la muestra total recibida.
El presente modo operativo no proporciona resultados numéricos. Sin embargo si no se
sigue cuidadosamente los procedimientos aquí descritos, pueden obtenerse muestras
distorsionados para ser usadas en ensayos subsecuentes.
2. REFERENCIAS NORMATIVAS
La siguiente normas contienen disposiciones que al ser citado en este texto, constituyen
requisitos de este modo operativo.

REFERENCIAS NORMATIVAS
Normas técnicas peruanas
NTP 350.001 tamices de ensayo

2
 APARATOS
• TAMICES QUE CUMPLAN CON LA NTP
350.001: N°4, N°10 Y N°40.

• MORTERO, CON SU MAZO CUBIERTO

DE CAUCHO EN LA PARTE INFERIOR.

• CUARTEADOR APARATO PARA LA

SEPARACIÓN DE MUESTRAS

• LONA PARA CUBIRIR APROXIMADAMENTE

2M*2.5M

• PALA, CUCHARON METÁLICO O

BADILEJO PARA EL MATERIAL

• VARILLA METÁLIZA, DE LONGITUD

3
APROPIADA.
 PREPARACION DE LA MUETRA ANTES
DEL CUARTEO
• La muestra de suelo, tal como fue
recibida, se seca al aire colocándola en
forma extendida sobre una superficie
plana horizontal

• Se desmenuza el material, deshaciendo

los terrones utilizando el mortero.

• Como regla general no se debe realizar

el secado en horno, porque puede
influir en los resultados.
 METODO A
CUARTEO MECÁNICO
Paso 1 La muestra de campo se vierte en la tolva, y
se distribuye uniformemente de extremo a
extremo, de manera que aproximadamente ,
igual cantidad fluya libremente a Trávez de
cada cajuela a los recipientes colocados
debajo.

Paso 2 La muestra depositada en unos de los

recipientes se reintroduce al aparato las
veces que sea necesario para reducir su
tamaño a la cantidad especificada para el
ensayo

Paso 3 La porción de muestra acumulada en el otro

recipiente se debe reservar para otros 5
ensayos
 METODO B
CUARTEO MANUAL
PASO 1 Se coloca la muestra sobre una superficie
dura, limpio y horizontal evitando perdida de
material o la adición de sustancias extrañas.

PASO 2 Se mezcla bien hasta formar una pila en forma

de cono, repitiendo esta operación cuatro
veces. Cada palada tomada de la base se
deposita en la parte superior del cono, de
como que el material caiga uniformemente
por los lados mismos.

6
PASO 3 Se aplana y extiende la pila cónica hasta darle
una base circular, espesor y diámetro uniforme,
presionando hacia abajo con la cuchara de la
pala, de tal manera que cada cuarteo del sector
contenga el material original. El diámetro debe
ser aproximadamente cuatro a ocho veces el
espesor.

PASO 4 Se procede a dividir el material en cuatro partes

iguales, de las cuales se separan dos cuartos
diagonalmente opuestos, incluyendo todo el
material fino limpiado luego con cepillo los
espacios libres. Los dos cuartos restantes se
mezclan sucesivamente y se repite la operación
hasta obtener la cantidad de muestra requerida.

7
 ALTERNATIVA AL PROCEDIMIENTO DEL METODO B
• Cuando la superficie no es uniforme, la muestra de campo se
coloca sobre una lona sobre la cual se homogeiniza la muestra
original por paleo, Se puede operar también, mezclando el
material mediante la elevación alternativa de las esquinas de la
lona tirando hacia la muestra, como si se tratara de doblar la
lona diagonalmente haciendo rodar el material.

• En cualquiera de los casos se procede a aplanar y extender la

pila y luego a dividirla o, si la superficie debajo de la lona es
irregular, se coloca debajo de ésta y en el centro de la
muestra una varilla que al levantar sus extremos la divida en
dos partes iguales. Doblando las esquinas de la lona se saca la
varilla y se coloca nuevamente debajo del centro de la lona en
ángulo recto a la primera división y levantando ambos
extremos de la varilla se divide la muestra en cuatro partes
iguales. Se descartan dos cuartos de muestra diagonalmente
opuestos y cuidadosamente se limpian los finos de la lona.
Sucesivamente se mezcla y cuartea el material remanente
hasta reducir la muestra a la cantidad deseada
8
• Cuando la cantidad de muestra es apropiada para
ello, puede operarse encima de una mesa con una
paleta o cuchara pequeños, siguiendo un criterio
análogo al descrito en el metodo “B” División de
una muestra en dos fracciones por medio de un
tamiz
• Se pasa la muestra por el tamiz de que se trate. Se
disgregan los terrones que aún quedan sin
desmenuzar en la fracción retenida y se tamiza de
nuevo, reuniendo lo que pase con la misma fracción
del primer tamizado. Se repite esta operación
cuantas veces sea necesario hasta dejar el material
retenido limpio de finos.
• En los casos difíciles resulta útil subdividir lo
retenido mediante tamices, en dos o tres partes,
con objeto de facilitar la disgregación con el mazo
de caucho.

9
En general cuando se tamice una muestra
representativa (ya cuarteada) para obtener otra
fracción más fina también representativa, se ha de
tamizar hasta terminar la operación con toda la
muestra. Aunque se obtenga antes la cantidad de
muestra necesaria para los ensayos a realizar, debe
seguirse el tamizado hasta el final.
