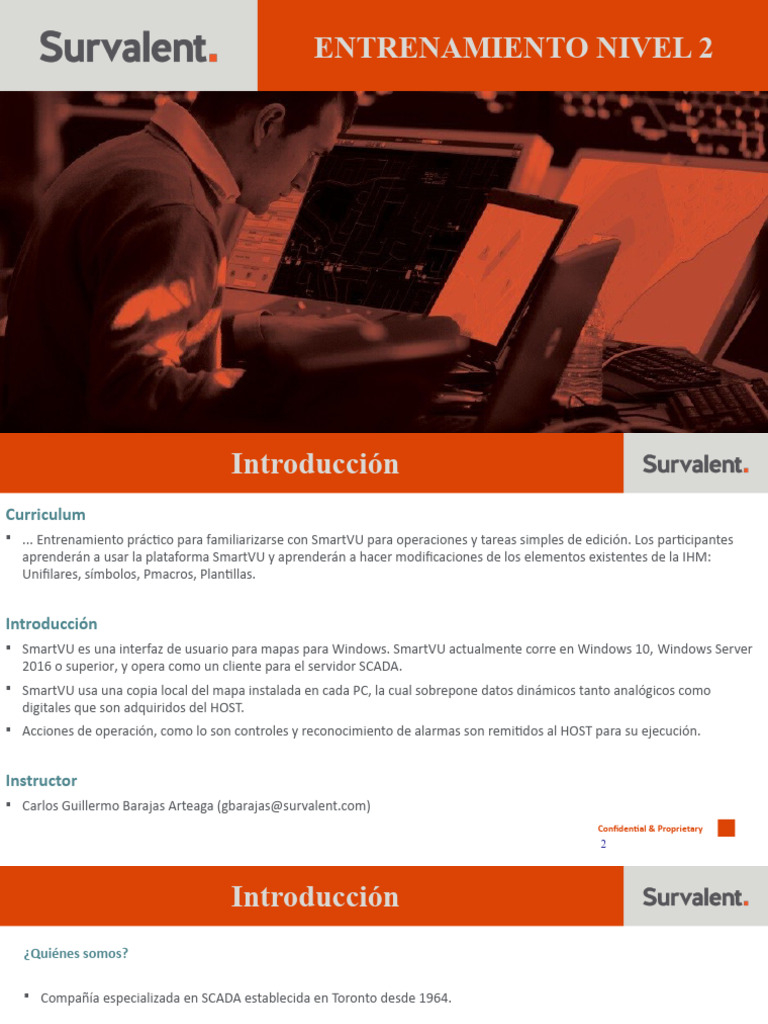

ENTRENAMIENTO NIVEL 2

Introducción
Curriculum
 ... Entrenamiento práctico para familiarizarse con SmartVU para operaciones y tareas simples de edición. Los participantes
aprenderán a usar la plataforma SmartVU y aprenderán a hacer modificaciones de los elementos existentes de la IHM:
Unifilares, símbolos, Pmacros, Plantillas.

Introducción
 SmartVU es una interfaz de usuario para mapas para Windows. SmartVU actualmente corre en Windows 10, Windows Server
2016 o superior, y opera como un cliente para el servidor SCADA.
 SmartVU usa una copia local del mapa instalada en cada PC, la cual sobrepone datos dinámicos tanto analógicos como
digitales que son adquiridos del HOST.
 Acciones de operación, como lo son controles y reconocimiento de alarmas son remitidos al HOST para su ejecución.

Instructor
 Carlos Guillermo Barajas Arteaga (gbarajas@survalent.com)
Confidential & Proprietary
2
 Introducción
¿Quiénes somos?

 Compañía especializada en SCADA establecida en Toronto desde 1964.

 Mantenemos el 100% de nuestros clientes.

 Principal proveedor de sistemas SCADA para aplicaciones eléctricas en Canadá (94% del mercado).

 Principal proveedor de SCADA en centros de control de EEUU.

 52 UCM Instaladas en México además de diversas soluciones en subestaciones.

 Se comenzó a tener alta presencia en Sudamérica (Colombia, Perú, Rep.Dominicana)

 Presencia a nivel Internacional (América, Asia, Europa, Oceania). Confidential & Proprietary
3
Instalación de Software SCADA
Requerimientos mínimos de Hardware/Software
 Windows 10, Windows Server 2016
 Procesador Dual Core o Superior.
 8 GB de Memoria RAM o superior.
 500 GB de espacio en disco duro.
 Privilegios de administrador en el sistema.
 Tarjeta de red 100Mbits o superior.

El software contiene tres componentes básicos:

 SCADAServer (SCADA HOST, motor de base de datos)
 SCADAClient (Editor de la Base de Datos)
 SmartVU (Interfaz Gráfica de Usuario)

Confidential & Proprietary

4
 Instalación de Software SCADA
Conjunto de Instaladores

• SCADA Server
Instala el motor de la base de datos y las aplicaciones que permite el funcionamiento de un servidor SCADA completo
con todos sus servicios.

• SCADA Client
Instala las aplicaciones de administración y edición de la base de datos SCADA, así como de herramientas de explotación
de información.

• SmartVU©
Instala todas las herramientas de visualización y edición para el despliegue gráfico de la información de la base de datos
SCADA.

Confidential & Proprietary

5
 Instalación de Software SCADA

¿Dónde debo instalar cada uno de ellos?

• Servidores
Se recomienda instalar SCADA Server, SCADA Client y SmartVU©, aunque solo es necesario tener SCADA Server.

• Estaciones de trabajo (Workstations)

Se requiere instalar SmartVU© para las tareas de Operación, pero opcionalmente se puede instalar SCADA Client si
se requiere editar la base de datos SCADA.

• Estaciones de Ingeniería (Engineering Workstation)

Se requieren instalar SCADA Client y SmartVU©.

Confidential & Proprietary

6
 Instalación de Software SCADA
¿Dónde debo instalar cada uno de ellos?

HOST A HOST
B Server Software
Options: Client
SmartVU

LAN

Client Software
SCADA Explorer
Status Point Viewer
Analog Point Viewer
Database Point Browser
SCADA Tools - Scanmon

SmartVU/SmartVU
Maps
Estación de Estación de Operación Alarm View
Administración Operator Summary View Confidential & Proprietary
7
 Instalación de Software SCADA
Ubicación de ScadaServer, ScadaClient y ScadaCommon (WorldView)
• En sistema operativo Windows 32 bits en Inglés
C:\Program files\Quindar
 ScadaServer
 Database
• En sistema operativo Windows 32 bits en Español
C:\Archivos de programa\Quindar
• En sistema operativo Windows 64 bits en Inglés
 ScadaClient
 Templates
C:\Program files (x86)\Quindar
 AnalogPointViewer
• En sistema operativo Windows 64 bits en Español  StatusPointViewer
C:\Archivos de Programa (x86)\Quindar

 ScadaCommon
¿Dónde debe estar mi base de datos?
 Worldview
• Base de datos SCADA
..\Quindar\ScadaServer\Database  Standard

Confidential & Proprietary

8
Ubicación de SmartVU
• En sistema operativo Windows 32 bits en Inglés
C:\Program files\Survalent
• En sistema operativo Windows 32 bits en Español
C:\Archivos de programa\Survalent  SmartVU
• En sistema operativo Windows 64 bits en Inglés  Standard
C:\Program files (x86)\Survalent
• En sistema operativo Windows 64 bits en Español
C:\Archivos de Programa (x86)\Survalent

¿Dónde debe estar mi folder Standar?

..\Survalent\SmartVU\Standard

Confidential & Proprietary

 Definiciones
Mapa.- El mapa es donde se localizan los gráficos.

Vista.- Una vista es un área rectangular del mapa que es almacenada en una lista asociada con el mapa. Una vista puede ser una
subestación, una sub división o cualquier despliegue de datos en forma tabular o esquemática.

Subestación.- Una subestación es una instalación para el control y transformación de energía eléctrica.

Unifilar (SLD).- Un unifilar (o Single Line Diagram) es un esquemático simplificado para la representación de una sección de un
sistema eléctrico. Múltiples fases se muestran con una línea gráfica sencilla.

Punto.- Como es usado en la documentación de Survalent, un punto se refiere a un punto individual de medición en el sistema.
Un punto representa un valor actual o calculado, tal como la posición de un switch o una lectura de voltaje.

Botón.- Un botón es un área en la interfaz de usuario que puede ser seleccionada para iniciar una interacción. Estos puntos de
interacción pueden llevar al usuario a una nueva área del mapa, mostrar una gráfica o mostrar reportes.

Pmacro.- Un Pmacro es un elemento dinámico del mapa. Pmacros se usan para implementar elementos de presentación de datos
dinámicos, para interacción con el sistema SCADA o ambos.
Confidential & Proprietary
SCADA SERVER

Confidential & Proprietary

SCADA SERVER

Confidential & Proprietary

 SCADA y Licencias
REGISTRO
• Localizar el siguiente directorio:
• C:\Program Files\Quindar\ScadaServer
• Localizar el programa CBUSetup, ejecutarlo y en el cuadr4o de dialogo seleccionar
Install y ok.

Confidential & Proprietary

13
 SCADA y Licencias
REGISTRO
• Localizar el siguiente directorio:
• C:\Program Files\Quindar\ScadaServer
• Localizar el programa ServerSetup, en el
desplegable seleccionar fiel o Key en license key.

Confidential & Proprietary

14
Configuración Server

Confidential & Proprietary

 Configuración Server

Archivo HOSTS.

Confidential & Proprietary

 SCADA y Licencias
REGISTRO
Después de terminar la instalación- Se necesita una licencia DEMO activada por
Survalent. Para esto usted necesita contactar a personal de soporte técnico.
Podrá encontrar detalles acerca de su registro en Start menu\Programs, SCADA Tools y
“Register”.

Confidential & Proprietary

17
 Sesión SCADA
Inicio-Todos los programas-SCADA Tools-Survalent ADMS Manager

Confidential & Proprietary

18
SCADA CLIENT

Confidential & Proprietary

Confidential & Proprietary
SMARTVU

Confidential & Proprietary

• Verificar que las IP´s a las que apunta SmartVU sean las
correctas.
• Corroborar el direccionamiento de la carpeta Standard.

Confidential & Proprietary

WVSetup / SVSetup (SmartVU)

Confidential & Proprietary

Confidential & Proprietary
 Documentación
TP-400 STC Explorer
Manuel de Entrenamiento
DB-400 Guía de Edición de Base de Datos
DB-401 Guía de Edición de Puntos
DB-402 Edición de Alarmas de la Base de Datos
DB-403 Edición de Automatismos
DB-404 Edición de Históricos
DB405 Edición de Reportes

SmartVU1.6 SmartVU
Manuel de Entrenamiento
SmartVU1.3 SmartVU
Manuel de Operación

Confidential & Proprietary

25
LDAP

Confidential & Proprietary

Puertos Maestro-Enrutador

Confidential & Proprietary

Puertos Maestro-Enrutador

Confidential & Proprietary

 Actualización del sistema
CONSIDERACIONES
-Tome en cuenta en la planeación, actualizar siempre todos los equipos al mismo tiempo.
-Descargue todos los paquetes de instalación requeridos antes de comenzar con la actualización en los equipos.
-Ejecute cada paquete de instalación desde una cuenta de administrador de Windows.

Confidential & Proprietary

29
 Actualizacion del sistema
CLIENTES (ESTACIONES DE TRABAJO)
-Se puede actualizar el cliente SCADA y SmartVU en cualquier momento, sin afectar la operación del sistema.
-Asegure que ninguno de los programas este corriendo.
• SmartVU
• STC Explorer
• Visores de Puntos
• SCANMON
• Navegador de Puntos

SERVIDORES
-No se podrá actualizar el software SCADA mientras cualquier programa SCADA este corriendo en el servidor.
-Deberá usar el Administrador de Servicios SCADA para detener el SCADA en el servidor*.
-Cerrar también el Administrador de Servicios SCADA*.
Confidential & Proprietary
30
Copia de Seguridad-Restauracion

Confidential & Proprietary

 Enumeración (Enumerated Values)
Para ciertos puntos analógicos, es posible que prefiera no tratar los valores que el punto podría tomar como sus
valores numéricos reales. En su lugar, es posible que desee tratar cada valor esperado como una cadena de texto que
describe su significado. Por ejemplo, los valores informados por un dispositivo (como una RTU) pueden corresponder
a sus modos de funcionamiento, donde 1 = Detenido, 2 = En funcionamiento, 3 = Arrancando, 4 = Parando y 5 =
Deshabilitado. No se esperaría que tal punto adopte otros valores que estos.

En lugar de mostrar los valores de puntos como estos números y confiar en que el operador sepa lo que significa cada
uno, puede definir un conjunto de valores enumerados para ellos. Entonces este punto analógico se puede configurar
para usar estos valores de texto. El texto aparecerá en WorldView o SmartVU en cualquier pmacro que esté
configurado para mostrar uno de estos puntos, siempre que el pmacro sea de un tipo Analog Value. Los pmacros que
se utilizan normalmente para mostrar puntos analógicos como valores numéricos son pmacros Analog Value
adecuados para este propósito, por lo que normalmente no es necesario realizar ningún otro arreglo especial para
mostrar estos puntos.

Confidential & Proprietary

Enumeración (Enumerated Values)

Confidential & Proprietary

Enumeración (Enumerated Values)

Confidential & Proprietary

Enumeración (Enumerated Values)

Confidential & Proprietary

Etiquetas de Propietario (Owner Tags)

Confidential & Proprietary

Data Exchange (Intercambio de Datos)

Confidential & Proprietary

Zonas y Grupos de Zonas

Confidential & Proprietary

Configuración Std y Personalizadas

Confidential & Proprietary

39
Secuencias de Comando

Confidential & Proprietary

40
 Secuencias de Comando
Documento CS400, Capitulo 2

Confidential & Proprietary

41
ScadaFireWall.bat SCADAAdvFirewall.bat

Confidential & Proprietary

 Lockdown

Inicio de servicios de Windows.

Para todas las computadoras host ADMS en su sistema, aplique (o verifique) la configuración de Tipo de inicio que se muestra
en la Tabla 2-1. Ignore los servicios que no se muestran en la tabla.

Si Survalent ha proporcionado una secuencia de comandos o un archivo por lotes para configurar estos servicios, primero debe
ejecutarlo y luego verificar que la configuración coincida con la listada.

Documentación:

SL-401 WINDOWS SERVICES LOCKDOWN GUIDE

Confidential & Proprietary

Logs del Sistema

Confidential & Proprietary

 Seguridad de Base de Datos

Autenticación de 2 Factores.

Confidential & Proprietary

 Seguridad de Base de Datos

Derechos de Usuario

Confidential & Proprietary

 Creando un IED
Probablemente usted no tenga las plantillas para generar un IED.

Confidential & Proprietary

47
 Creando un IED
Copiar la carpeta Templates en C:\Program Files\Quindar\ScadaClient\Templates

Confidential & Proprietary

48
 Creando un IED
En el scada explorer seleccionar la ruta de lectura de la carpeta Templates.

Confidential & Proprietary

49
 Creando un IED
Seleccionemos las siguientes opciones para fabricar un IED ya pre configurado.

Confidential & Proprietary

50
 Creando un IED
Seleccionar un network si no esta seleccionado. Las estadísticas no tienen que ser modificadas

Confidential & Proprietary

51
 Creando un IED
Con el botón Point podremos ver los puntos que se tienen configurados

Confidential & Proprietary

52
 Creando un IED
Si todo esta bien configurado nos aparecerá un mensaje como el siguiente

Confidential & Proprietary

53
Template Maker

Confidential & Proprietary

 Template Maker

Se utiliza para modificar templates ya creados anteriormente y se tienen los archivos iedans, iedini e iedsde

También, se utiliza para crear templates desde algún archivo base del IED (Dispositivo en Campo) a instalar en
campo.

NOTA IMPORTANTE:
Es necesario que se cuente siempre
con los archivos que componen un Template Maker
User´s Guide
Template, ya que en dado caso que
alguno de ellos falte, la modificación
de sus puntos en la base de datos no
se podrá realizar de la manera
correcta, cuando sea necesario.

Confidential & Proprietary

 Edición (Pmacros)
Configurando un Pmacro de Estación para Control Panel

Confidential & Proprietary

Paneles de Control Personalizados

Confidential & Proprietary

Plantillas y Pmacros de Plantilla

Confidential & Proprietary

 Submapas

Submapas Organize un
mapa base
dentro de
multiples
archivos de
submapas mas
pequeños Facilita la
Un submapa
division del
pude ser
esfuerzo de
agregado a un
edicion por
mapap base
medio de varios
solo una vez
Submapa individuos

Permite a los
Pueden ser componentes
incluidos en de mapa como
mas de un unifilares de
mapa base estacion ser
reutilizados

Confidential & Proprietary
